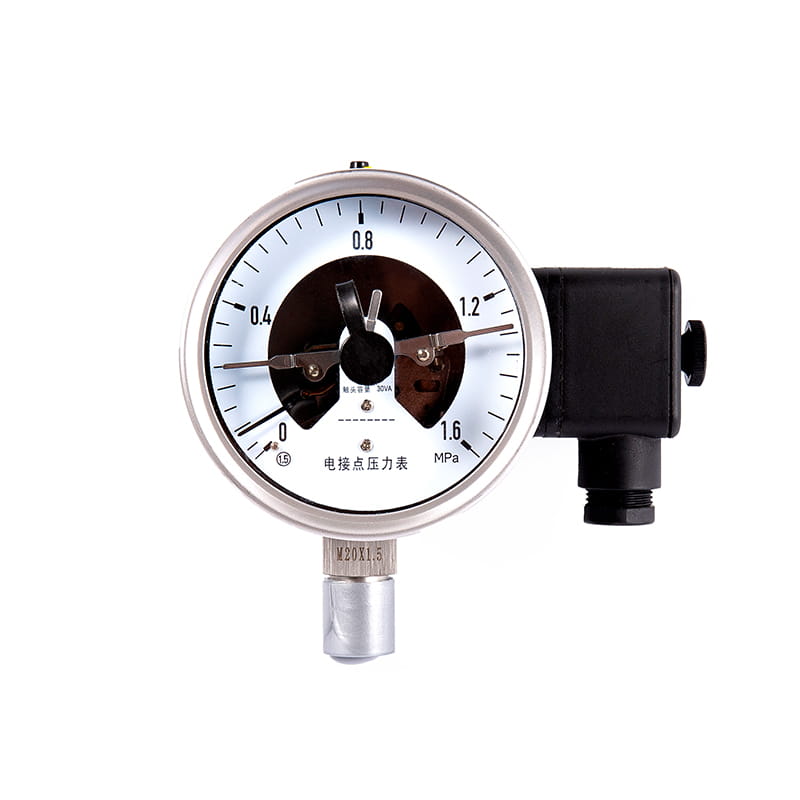

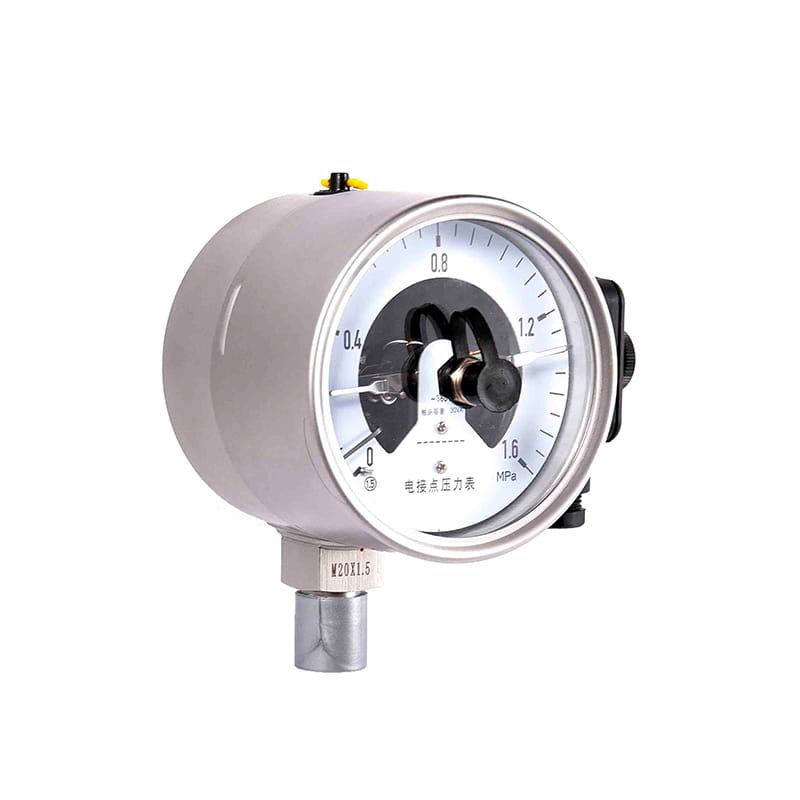

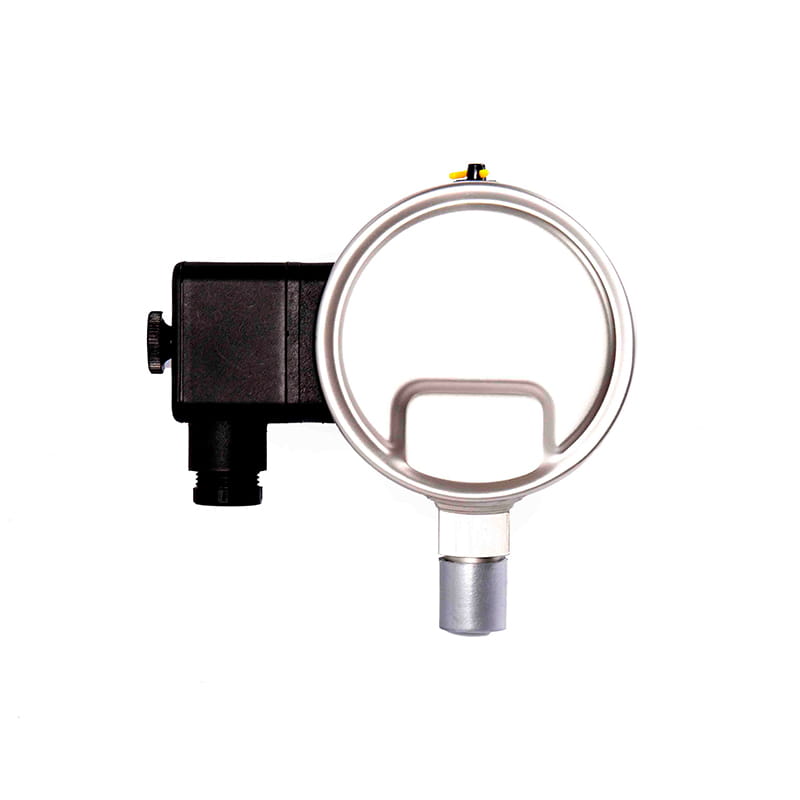

yxd سلسلة الكهروضوئية مقياس ضغط الاتصال

نموذج

YXD100

yxd150

القطر الاسمي

φ 100

φ 150

نوع التثبيت

ⅰ

*

*

ⅱ

*

*

ⅳ

*

*

ⅵ

*

*

المواضيع المناسب

M20 × 1.5

فئة الدقة

1.6

نطاق القياس

（ MPA ）

الفضاء الحقيقي: -0.1 ~ 0

فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

ضغط: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

الظروف البيئية يستخدم

درجة حرارة: -10 ° C ~ 55 درجة مئوية ؛ الرطوبة النسبية: ≤ 75 ٪.

المعلمات الكهربائية

★ الحد الأقصى الحمل: 7A 250الخامس AC ؛ 7A 30V DC

★ جهد إمدادات الطاقة: 220 فولت AC

★ استهلاك الطاقة: ≤2.2va

★ الحياة الكهربائية: 105 مرات

★ وضع التحكم: الحدود العلوية والسفلية القابلة للتعديل على نطاق واسع ، الحدود العلوية العلوية (الحدود العليا المزدوجة) ، حدود منخفضة السفلى (حدود منخفضة مزدوجة) ومفاتيح كهروضوئية بطيئة أخرى

الأسلاك

المكون الإضافي للأداة

1

2

3

4

5

وحدات التحكم

1

2

3

4

5

وحدات التحكم

الأسلاك الخارجية

الحد الأدنى

الحد الأعلى

11

12

13

14

15

16

19

20

عادة مفتوحة

واسطة

مغلق عادة

عادة مفتوحة

واسطة

مغلق عادة

220V إمدادات طاقة التيار المتردد

تصنيف مقاومة الاهتزاز

V · ح · 3

مادة أنبوب بوردون

QSN4-0.3

حماية الدخول

IP64

فرض المعيار

ملاحظة: يمكن تحويل مؤشر ترابط المفصل إلى مؤشر ترابط الأنابيب أو مؤشر ترابط الأنابيب المدبب وفقًا لمتطلبات المستخدم (انظر دليل التحديد).

عمل

عمل

شرط

قِطَع

مزود الطاقة

AC 220V

استهلاك الطاقة

1.2W

درجة الحرارة المحيطة

5 ℃ ~ 40 ℃

الرطوبة النسبية

10 ٪ ~ 75 ٪

يخسر

خارج

يلمس

نقطة

الحمل المقاوم (مقاومة).

AC 250V 8A ； DC 30V 8A

الحياة الكهربائية

105 مرات

الحياة الميكانيكية

1،000،000 مرات

نوع الاتصال

الحد الأدنى: مغلق عادة ، مفتوح عادة

الحد الأعلى: مغلق عادة ، مفتوح عادة

ص

قِطَع

1.35x دليل السكك الحديدية 1 قطعة.

2 . 2 قطع من التثبيتات الطرفية للسكك الحديدية.

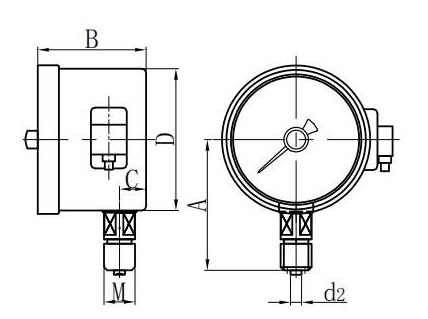

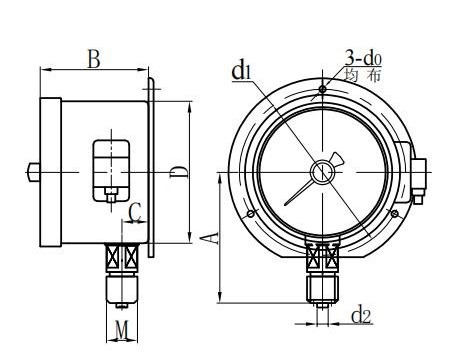

Direct Direct (I.)

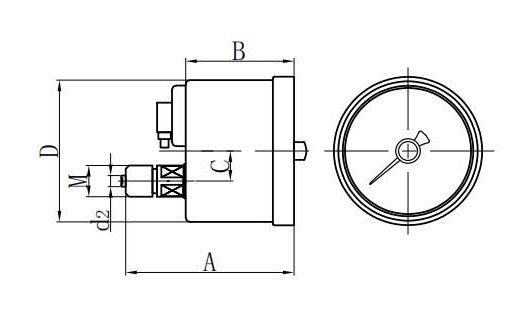

محوري غريب الأطوار (II.)

جبل محدب شعاعي (السادس)

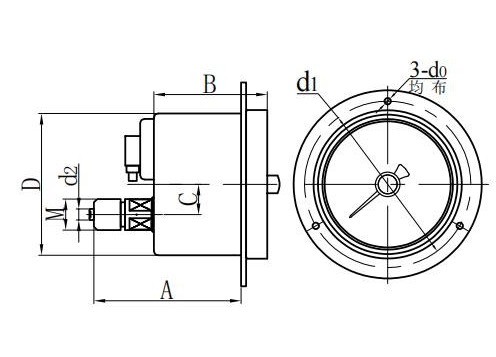

جبل تدفق غريب الأطوار محوري (رابع)
