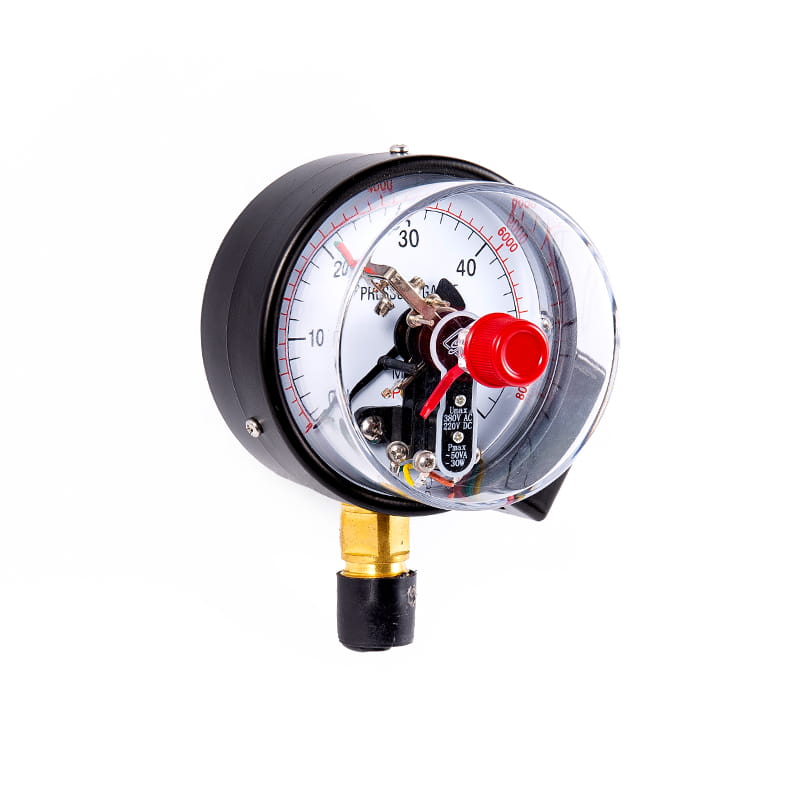

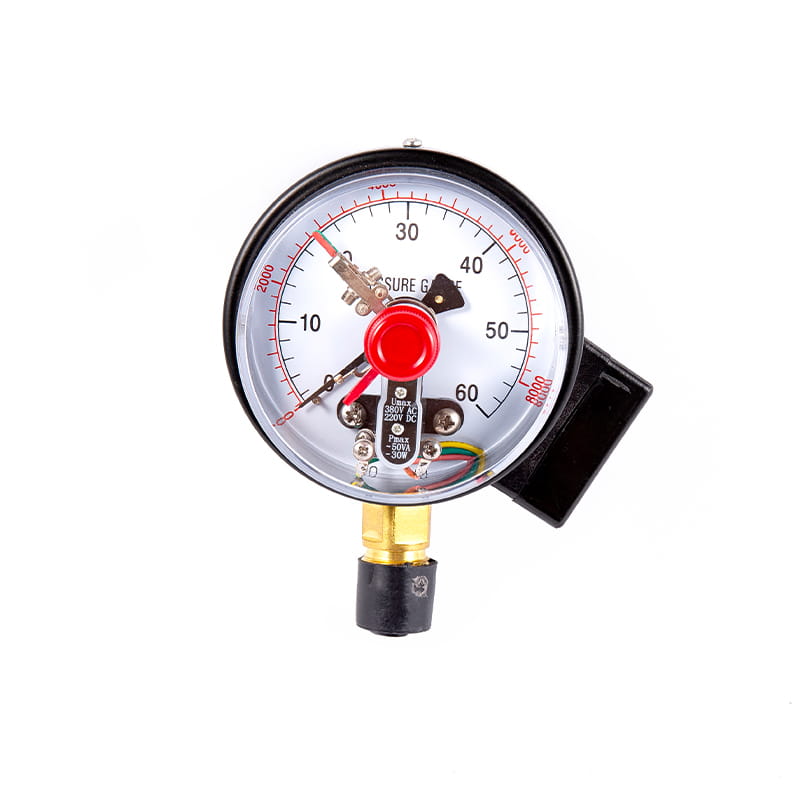

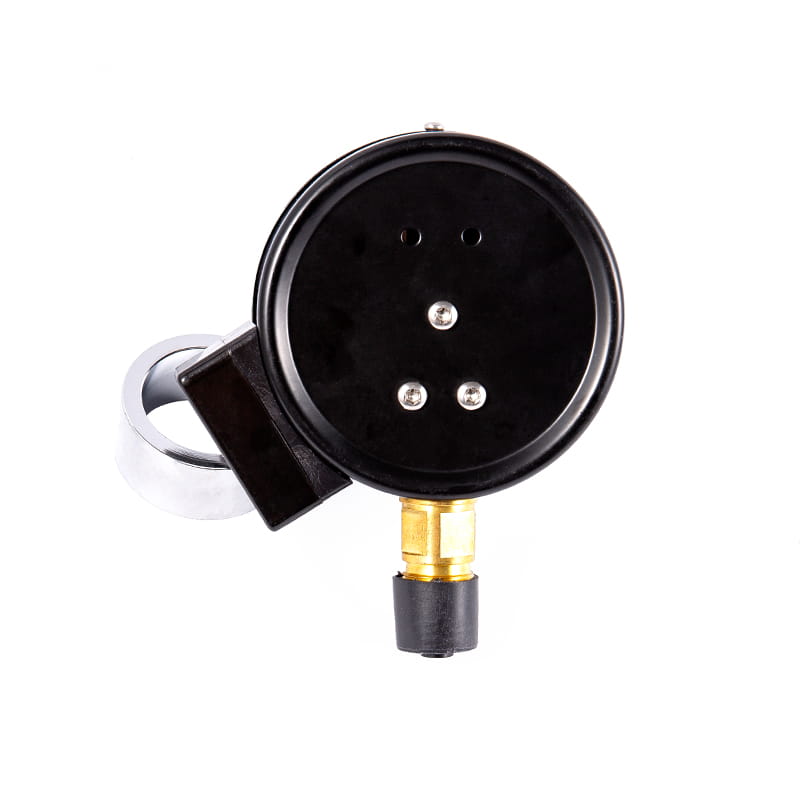

سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي
سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي
سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي
سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي
سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي
سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي

سلسلة YXC بمساعدة مغناطيسي مقاييس ضغط التلامس الكهربائي

◆ النموذج: YXC60 YX100 YXC-150

◆ التطبيق: هذا النوع من الأدوات مناسب لقياس ضغط السوائل أو الغازات أو الأبخرة دون خطر الانفجار ، ولا تبلور ، ولا تصلب ، ولا تأثير تآكل على سبائك النحاس والنحاس. عندما يتم تجهيزه بدائرة مناسبة ، يمكنه إرسال إنذار أو تحكم تلقائي إلى نظام الضغط ليتم قياسه والتحكم فيه.

YXC تعتمد منتجات السلسلة جهاز اتصال كهربائي بمساعدة مغناطيسية ، والذي يتمتع بمزايا العمل المستقر والموثوق وقوة الاتصال الكبيرة.

◆ إذا كان من الضروري إجراء مقياس ضغط من النوع المقاوم للصدمة ، فيمكن ملؤه بالجليرين أو زيت السيليكون.

احصل على عرض أسعار
PREV：yxch series reed electric contact مقياس الضغطNEXT：سلسلة Cybn مقاومة للزلزال (زلزالية) مقاييس الضغط التفاضلي الفولاذ المقاوم للصدأ
  • المعلمة
  • اتصل بنا

  • المعلمات الفنية:

    نموذج

    YXC60

    YXC100

    YXC150

    القطر الاسمي

    φ 60

    φ 100

    φ 150

    هادئ

    اختلق

    يكتب

    أسلوب

    ⅰ

    *

    *

    *

    ⅱ

    *

    *

    *

    ⅲ

    *

    /

    /

    ⅳ

    *

    *

    *

    ⅴ

    *

    /

    /

    ⅵ

    *

    *

    *

    المواضيع المناسب

    M14 × 1.5

    M20 × 1.5

    فئة الدقة

    2.5

    1.6

    نطاق القياس

    （ MPأ ）

    حقيقي فضاء: -0.1 ~ 0

    فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3

    -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

    ضغط: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    الظروف البيئية للاستخدام

    درجة حرارة: -40 ° C ~ 70 درجة مئوية ؛ الرطوبة النسبية: ≤ 85 ٪

    المعلمات الكهربائية

    ★ جهد العمل القصوى: 380الخامس أC ؛ 220V العاصمة

    ★ الحد الأقصى لسلطة الاتصال: 30VA

    ★ وضع التحكم: الحدود العلوية والسفلية ، الحدود العلوية العلوية (الحدود العليا المزدوجة) ، الحدود السفلية السفلية (الحدود السفلية المزدوجة) ومفاتيح التلامس الإضافية البطيئة الأخرى في النطاق الكامل

    الأسلاك

    صندوق الوصلات

    1

    2

    3

    4

    رمز لون الأسلاك

    أحمر

    أخضر

    أصفر

    أسود

    أطراف الإخراج

    الحد الأعلى

    الحد الأدنى

    عام

    تأجيج

    تصنيف مقاومة الاهتزاز

    V · ح · 3

    مادة أنبوب بوردون

    QSN4-0.3

    حماية الدخول

    IP54

    فرض المعيار

    JB/T 9273

    ملحوظة: 1 . يمكن تخصيص مؤشر الترابط المشترك وفقًا لمتطلبات المستخدم.

    ◆ القيمة المرجعية الحمل المقدرة:

    الجهد االكهربى

    (الخامس)

    الحمل المقاوم للقيمة الحالية ( A )

    قيمة تيار الحمل الاستقرائي

    （ A ）

    AC

    DC

    380

    0.08

    /

    0.045

    220

    0.135

    0.13

    0.065

    110

    0.27

    0.25

    0.18

    50

    0.5

    0.4

    0.2

    ≤ 40

    ≤ 1

    /

    /

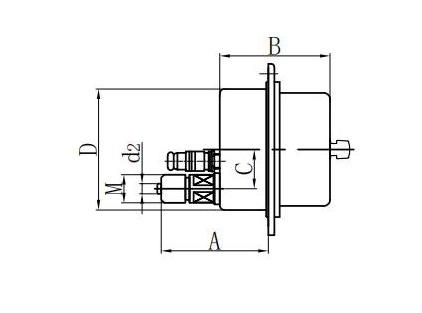

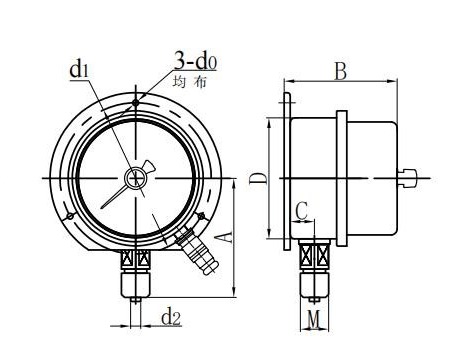

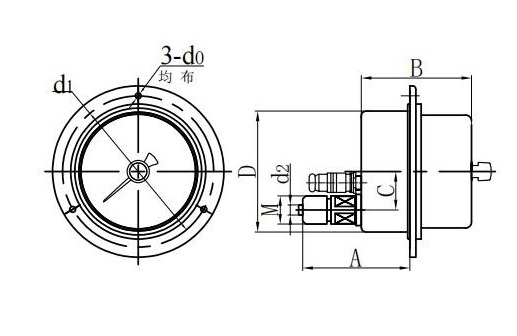

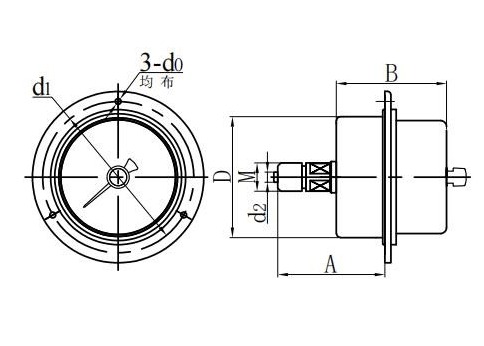

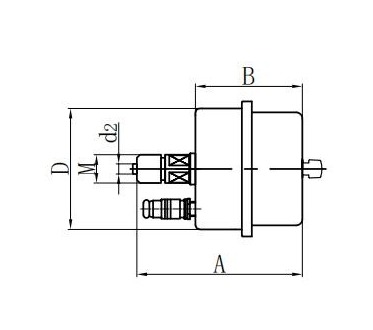

    ◆ أبعاد:

    Direct Direct (I.)

    محوري غريب الأطوار (II.)

    محوري المركز المباشر (III.)

    تدفق غريب الأطوار المحوري (رابعا)

    جبل التدفق المركزي المحوري (V.)

    جبل محدب شعاعي (السادس)

    نموذج

    أبعاد( مم )

    أ

    ب

    ج

    د

    D0

    D1

    D2

    م

    YXC60 －ⅰ

    54

    30

    12

    φ 60

    /

    /

    φ 5

    M14 × 1.5

    YXC60 －ⅱ

    63

    34

    18

    φ 60

    /

    /

    φ 5

    YXC60 －ⅲ

    58

    30

    /

    φ 60

    /

    /

    φ 5

    M14 × 1.5

    YXC60 －ⅳ

    45

    34

    18

    φ 60

    φ 5

    φ 75

    φ 5

    YXC60 －ⅴ

    45

    34

    /

    φ 60

    φ 5

    φ 75

    φ 5

    M14 × 1.5

    YXC60 －ⅵ

    54

    30

    12

    φ 60

    φ 5

    φ 75

    φ 5

    M14 × 1.5

    YXC100 －ⅰ

    89

    72

    17

    φ 100

    /

    /

    φ 6

    M20 × 1.5

    YXC100 －ⅱ

    112

    72

    30

    φ 100

    /

    /

    φ 6

    M20 × 1.5

    YXC100 －ⅳ

    78

    72

    30

    φ 100

    φ 6

    φ 118

    φ 6

    M20 × 1.5

    YXC100 －ⅵ

    89

    72

    17

    φ 100

    φ 6

    φ 118

    φ 6

    M20 × 1.5

    YXC150 －ⅰ

    113

    79

    18

    φ 150

    /

    /

    φ 6

    M20 × 1.5

    YXC150 －ⅱ

    118

    79

    45 (30)

    φ 150

    /

    /

    φ 6

    M20 × 1.5

    YXC150 －ⅳ

    115

    79

    45 (30)

    φ 150

    φ 6

    φ 165

    φ 6

    M20 × 1.5

    YXC150 －ⅵ

    113

    79

    18

    φ 150

    φ 6

    φ 165

    φ 6

    M20 × 1.5
