أدوات مراقبة سدود المخلفات: دليل الضغط والمستوى والتدفق

سد المخلفات هو قطعة هندسية غير عادية. إنه موجود لمنع المواد التي لا يريدها أحد، ويستمر في تغيير شكله لعقود من الزمن، وعادةً ما يكون بعيدًا عن النبات الذي يعتمد عليه. ولذلك يتعين على أدوات مراقبة سدود المخلفات أن تفعل شيئًا أصعب من القياس الدقيق: يجب عليها الاستمرار في القياس - عامًا بعد عام - من خلال الطين الكاشطة، ومياه العواصف، والصقيع، والغبار، والفجوات الطويلة بين عمليات التفتيش.

نحن نقوم بتصنيع أدوات الضغط والمستوى ودرجة الحرارة والتدفق، وينتهي الأمر بحصة عادلة منها في هذا النوع من المهام بالضبط. ما يلي هو كيف نفكر من خلال نقاط القياس، والأسئلة التي نطرحها قبل اختيار جهاز لأي منها.

ما الذي يجعل مراقبة مخلفات السدود مختلفة

يمكن لمحطة المعالجة عادةً أن تتحمل تكلفة استبدال جهاز إرسال معيب بعد ظهر يوم الجمعة. في كثير من الأحيان لا تستطيع منشأة المخلفات القيام بذلك، وهذه الحقيقة الوحيدة تعيد تشكيل عملية الاختيار بأكملها. أربعة أشياء تميل إلى دفع كل قرار:

• يكون الوسط كاشطًا ونشطًا كيميائيًا في بعض الأحيان. الملاط، الماء العائد والتسرب، جميعها تهاجم الأجزاء المبللة بطرق مختلفة، ولن يبقى الحجاب الحاجز الرقيق أو المنفذ الصغير طويلًا.
• الموقع بعيد، والبنية التحتية للطاقة والإشارة هي كل ما يمكن أن يبرره المشروع. إن الأدوات التي تستهلك القليل، وتتحمل تقلبات واسعة في الجهد، وتحافظ على معايرتها دون انتباه، تستحق أكثر من الأدوات الذكية.
• يجب أن تكون البيانات قابلة للدفاع عنها. قد تتم مراجعة القراءات من قبل المهندسين والمنظمين والمدققين بعد سنوات، لذا فإن الاستقرار وإمكانية التتبع مهمان بقدر أهمية القرار.
• الفشل له عواقب بيئية، وليس مالية فقط. إن الطفو والتسرب وضغط خطوط الأنابيب ليست من وسائل الراحة.

القياسات الأربعة التي تحمل معظم العبء

تتلخص معظم برامج مراقبة المخلفات في الضغط والمستوى والضغط التفاضلي ودرجة الحرارة، مع ملء التدفق في الصورة المحيطة بها. الجدول أدناه هو النسخة المختصرة لكيفية حصول كل واحد على مكانه.

الضغط: مياه المسام، وخطوط الملاط، وتفريغ المضخة

الضغط هو المعلمة التي تخبرك بما يشعر به الهيكل. في تركيب مقياس الضغط أو الأنبوب الرأسي المحكم، يقوم جهاز إرسال الضغط بتحويل رأس الماء إلى إشارة، وعادة ما يكون الاتجاه على مدى أشهر أكثر إفادة من أي قراءة فردية. من ناحية العملية، يوضح الضغط عند تفريغ المضخة وعلى طول خط الملاط ما إذا كان النظام يعمل عند نقطة التصميم الخاصة به أو يتم التحميل بهدوء.

الطين لا يرحم. نوصي عادةً بختم غشاء متدفق أو ذو منفذ كبير، مع سائل تعبئة يتم اختياره لنطاق درجة الحرارة، ومقياس أو جهاز إرسال مع علبة قوية وهامش ضغط زائد مناسب. عندما يكون الاهتزاز الناتج عن انزلاق المضخة كبيرًا، تعمل المقاييس المملوءة بالسائل والمصدات أو المخمدات على حماية الحركة من التعب. للإشارة المحلية مع اتصال إنذار في نفس النقطة، تظل مقاييس الاتصال الكهربائي خيارًا عمليًا وخاليًا من الطاقة.

بالنسبة للخطوط التي تحمل وسائط عدوانية أو متبلورة، لدينا جمعيات ختم الحجاب الحاجز أبقِ عنصر القياس بعيدًا عن السائل تمامًا، مما يجعل التنظيف وإعادة القياس أسهل بكثير أثناء زيارة الصيانة.

عندما تكون هناك حاجة إلى إشارة مستمرة عند تفريغ المضخة أو على لوحة التحكم، فإن جهاز إرسال الضغط من سلسلة YSZC5 هو النموذج الذي نوفره في أغلب الأحيان لهذا الموضع - مدمج، خرج 4-20 مللي أمبير، ومباشر للمعايرة في الميدان:

جهاز إرسال الضغط من سلسلة YSZC5 لواجب الإشارة المستمر جهاز إرسال مدمج بقدرة 4-20 مللي أمبير لتفريغ المضخة أو إشارات اللوحة، مع معايرة المجال وقياس/قياس الضغط التفاضلي قليلاً. عرض المنتج →

المستوى: من البركة إلى دائرة عودة المياه

مستوى البركة هو المقياس الذي يراقبه الجميع، ولكن العمل العملي عادة ما يحدث في أماكن أقل بريقًا: الأحواض، والمكثفات، وأبراج الصب، وخزانات المياه الراجعة. يتعامل الرادار غير المتصل مع البركة المفتوحة والمكثف، حيث يجعل التراكم والرغوة أجهزة الاتصال غير موثوقة، في حين أن رادار الموجات الموجهة يتعامل بشكل جيد مع السفن الأضيق والآبار الساكنة، وتظل الموجات فوق الصوتية خيارًا فعالاً من حيث التكلفة لمبالغ المياه النظيفة.

بالنسبة للأحواض والآبار المغمورة بالمياه، غالبًا ما يكون القياس الهيدروستاتيكي هو الحل الأبسط. لدينا أجهزة إرسال المستوى الغاطسة تم تصميمها للانغماس المستمر، مع كابل مزود بفتحات تهوية وجسم مقاوم للصدأ يتحمل المياه الغرينية. عندما لا يتطلب الأمر سوى إجراء تبديل - إنذار عالي المستوى، أو بدء تشغيل المضخة - تقوم وحدات التحكم العائمة بالمهمة دون أي إلكترونيات على الإطلاق، وهو ليس بالأمر السيئ في موقع به طاقة غير موثوقة.

في الخزانات الأكبر حجمًا حيث يكون السطح واسعًا وطبقة البخار متغيرة، يعطي جهاز إرسال مستوى الرادار ذو الموجة الموجهة صدى ثابتًا ويحتاج إلى القليل جدًا من اهتمام الصيانة:

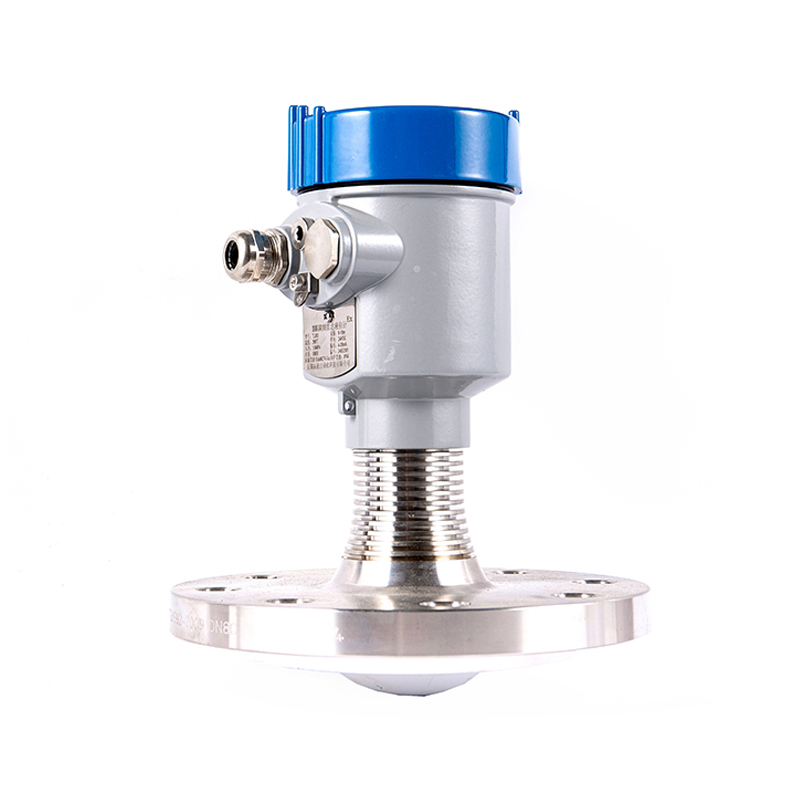

جهاز إرسال مستوى رادار الموجة الموجهة للحجز الواسع صدى مستقر وقياس مستوى صيانة منخفض للأسطح الواسعة وطبقات البخار المتغيرة، مع نطاق يصل إلى 80 مترًا وإخراج 4-20 مللي أمبير/RS485. عرض المنتج →

الضغط التفاضلي: التقاط الانسداد قبل أن يتحول إلى إيقاف التشغيل

الضغط التفاضلي هو العمود الفقري الهادئ لدائرة المخلفات. عبر المرشح أو الشاشة أو الإعصار أو مقطع طويل من الأنابيب، يخبرك انخفاض الضغط بكيفية تصرف التدفق دون الحاجة إلى مقياس التدفق في الخط. الارتفاع التدريجي هو تآكل عادي. عادةً ما يكون التغيير التدريجي عبارة عن انسداد، أو ترك صمام في الموضع الخاطئ، أو مضخة لم تعد تقدم ما يفترضه الاتجاه.

التفاصيل المهمة هي توجيه خط النبض، والتهوية المناسبة، وصمامات العزل التي تتيح لك خدمة الجهاز دون استنزاف الخط. سيعمل جهاز إرسال DP ذو الصفر المستقر والانحدار المعقول لسنوات عديدة؛ سوف تنجرف واحدة مثبتة بشكل سيء كل شهر.

بالنسبة لواجبات مراقبة الفلتر وخطوط الأنابيب، يعتبر جهاز إرسال الضغط التفاضلي من سلسلة YSZC8 نقطة انطلاق سليمة، مع النطاق المختار بحيث يكون التشغيل العادي في منتصف الامتداد وليس في أسفله:

جهاز إرسال الضغط التفاضلي YSZC8 لمراقبة الفلتر وخطوط الأنابيب جهاز إرسال مستقر وعالي الدقة للضغط التفاضلي للسوائل والغاز والبخار، ومناسب للتصفية ومراقبة انخفاض الضغط في خطوط الأنابيب باستخدام اتصالات HART. عرض المنتج →

درجة الحرارة: المؤشر الهادئ

نادرًا ما تتصدر درجة الحرارة عناوين الأخبار في منشأة المخلفات، لكنها تغطي بهدوء ثلاث وظائف. فهو يحمي الآلات - محامل المضخات، وعلب التروس، ومياه السداد - حيث يكون الاتجاه الصعودي هو أول إنذار بوجود مشكلة. وهو يدعم مراقبة جسم السد، حيث تبحث مصفوفات من أجهزة الاستشعار عن الانحرافات الحرارية التي قد تصاحب التسرب. وفي المناطق الباردة، فإنه يتتبع عمق الصقيع وسلوك التجميد والذوبان حول الأنابيب والأجهزة.

تتعامل RTDs والمزدوجات الحرارية مع الجانب الإلكتروني، مع أجهزة إرسال أو تحويل مباشر مثبت على الرأس اعتمادًا على تشغيل الكابلات. للقراءة المحلية على المزلجات والمشعبات، لا تزال موازين الحرارة ثنائية المعدن المزودة بحافظات مقاومة للصدأ هي أكثر الأشياء التي يمكن الاعتماد عليها، لأنها لا تحتاج إلى شيء سوى البئر.

تفاصيل التثبيت التي تقرر ما إذا كانت ستستمر أم لا

معظم حالات فشل الأجهزة التي يتم سؤالنا عنها ليست حالات فشل في الأجهزة على الإطلاق. وهي عبارة عن شفاطات لم يتم تركيبها مطلقًا، أو خطوط نبضية تحبس الهواء، أو أجهزة قياس مثبتة حيث لا يستطيع المشغل قراءتها دون التسلق، أو غدد كابل تسمح بدخول الماء خلال موسم الأمطار الأول. بعض العادات تدفع ثمنها عدة مرات:

• استخدم الشفاطات وملفات التبريد والمخمدات على الخطوط الساخنة أو النابضة، وصمامات الإبرة أو المشعبات حتى يمكن عزل الجهاز دون إغلاق الدائرة.
• حدد IP68 أو الأجهزة الخارجية المغلقة بشكل مناسب للمواقع المكشوفة، والإصدارات المقاومة للانفجار حيثما يتطلب تصنيف المنطقة ذلك.
• قم بالمعايرة مقابل مرجع دقيق عند التشغيل وتسجيل القيم الموجودة - وهذا الخط الأساسي هو ما يجعل الاتجاهات اللاحقة قابلة للتفسير.
• بالنسبة للنقاط النائية التي لا يوجد بها مسار للكابلات، يمكن لأجهزة استشعار مراقبة العمليات اللاسلكية سد الفجوة بتكلفة أقل بكثير من حفر الخنادق.

قائمة مرجعية قصيرة للمجال

قبل صدور أمر الشراء، نقوم بالمرور على نفس القائمة مع العملاء، سواء كانت النقطة عبارة عن مقياس واحد أو لوحة مراقبة كاملة:

1. ما الذي يتم قياسه بالضبط، وما القرار الذي ستتخذه القراءة؟
2. ما هي الظروف الحقيقية للوسائط - محتوى المواد الصلبة، ودرجة الحرارة، والكيمياء، وإمكانية التبلور؟
3. ما هو النطاق الذي يحافظ على التشغيل العادي في منتصف المدى، مع وجود مساحة للرأس في الظروف المضطربة؟
4. الإشارة المحلية، أو مخرجات الاتصال، أو الإشارة التناظرية أو البروتوكول الرقمي - ومن سيقرأها وأين؟
5. كيف سيتم عزل الجهاز وتنظيفه وإعادة معايرته دون إيقاف العملية؟

مراقبة المخلفات تكافئ الصبر أكثر من التطور. الأدوات التي تم اختيارها للوسيط الفعلي، والتي تم تركيبها بحيث يمكن صيانتها، ومعايرتها وفقًا لخط الأساس المسجل، سوف تدوم أكثر من المعدات الأكثر تفصيلاً التي لم تكن مطابقة تمامًا للواجب. إذا كنت تعمل من خلال مخطط مراقبة وتريد الحصول على رأي ثانٍ بشأن نقطة ضغط أو مستوى أو درجة حرارة، فإن مهندسينا يسعدون دائمًا بالتحدث عن ذلك - وعادةً ما تكون هذه المحادثة حيث تظهر التفاصيل المفيدة.
