◆ النموذج: YG60 YG100 YG150
◆ الاستخدام: جميع أجزاء هذه السلسلة من المقاييس مصنوعة من الفولاذ المقاوم للصدأ ، والأجزاء الرئيسية مصنوعة من 1CR18NI9 ، OCR18NI12MO2TI ، SUS316 ، SUS316L ، إلخ. يتم لحام كل جزء من خلال عملية خاصة. من بينها ، يمكن لقياس الضغط المرتفع في درجة الحرارة المقاوم للتآكل أداءً كبيرًا في درجة الحرارة العالية والمقاومة للتآكل ، وهو مناسب للبيئات المسببة للتآكل ، يمكن أن يكتشف وسائل الإعلام الضعيفة ، ولكن ليس التبلور ، غير المستهلكة ، وسائل الإعلام ذات درجة الحرارة العالية المنخفضة. يستخدم على نطاق واسع في البترول والكيمياء والمبيدات الحشرية والمطاط والغاز الطبيعي وغيرها من الصناعات.
◆ المعلمات التقنية ：
| رقم النموذج | YG60 | YG100 | YG150 | ||
| القطر الاسمي | φ 60 | φ 100 | φ 150 | ||
| نوع التثبيت | ⅰ | * | * | * | |
| ⅱ | * | * | * | ||
| ⅲ | * | / | / | ||
| ⅳ | * | * | * | ||
| ⅴ | * | / | / | ||
| ⅵ | * | * | * | ||
| موضوع الموصل | M14 × 1.5 | M20 × 1.5 | |||
| فئة الدقة | 2.5 | 1.6 | |||
| نطاق القياس （ MPA ） | شاغر: -0.1 ～ 0 فراغ الضغط ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| الظروف البيئية للاستخدام | درجة حرارة ： -40 ℃～ 70 ℃ | ||||
| درجة حرارة | التثبيت المباشر ： ≤ 150 ℃ | ||||
| درجة حرارة: ≤ 500 ℃ | |||||
| خطأ تأثير درجة الحرارة | Δ ＝ ± （Δ ك Δ ر ） Δ - - القيمة المسموح بها لخطأ قيمة العرض عندما تنحرف درجة الحرارة المحيطة من 20 ℃ ± 5 ℃ ، والقيمة المسموح بها لخطأ قيمة العرض عندما تنحرف درجة الحرارة المحيطة من 20 ℃ ± 5 ℃. ٪ Δ - - القيمة المطلقة للخطأ الجوهري للأداة. ٪ ك —— معامل تأثير درجة الحرارة بقيمة 0.04 ٪/درجة مئوية Δ ر — -درجة حرارة الوسط في أنبوب بوردون ℃ -25∣ | ||||
| تصنيف الاهتزاز | الخامس · ح · 3 | ||||
| مادة أنبوب بوردن | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| الإسكان ، موصل المواد | 1CR18NI9TI ； SUS304 | ||||
| فئة الحماية | IP65 | ||||
| معايير التنفيذ | GB/T 1226 | ||||
| ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. | |||||
الأبعاد الخارجية:

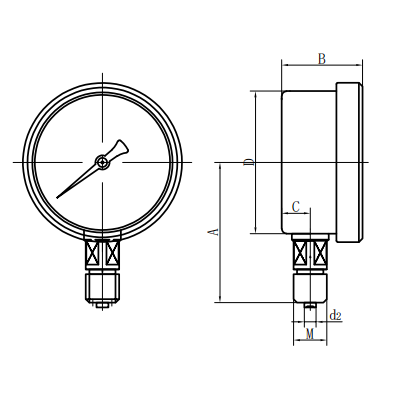

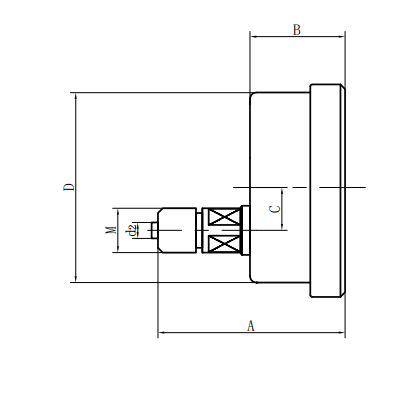

| النوع المباشر الشعاعي (ⅰ) | النوع المباشر غريب الأطوار المحوري (ⅱ) |

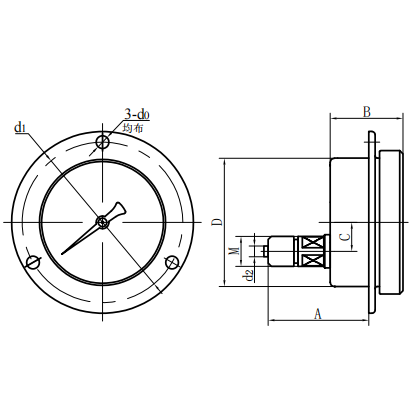

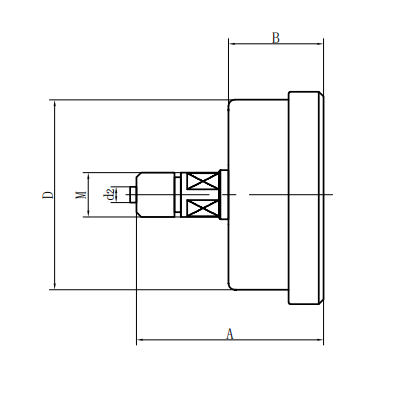

| النوع المباشر المركز المحوري (III) | نوع إدراج غريب الأطوار المحوري (IV) |

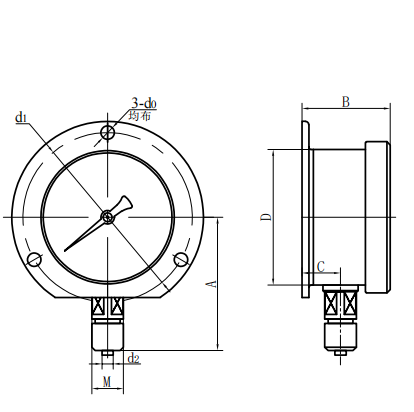

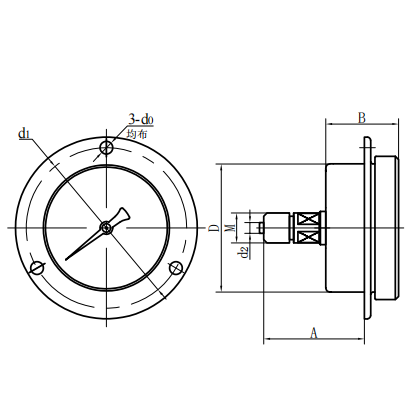

| نوع الإدراج المركزي المحوري (V) | نوع محدب شعاعي (vi) |
| رقم النموذج | الأبعاد العامة （ مم ） | |||||||
| أ | ب | ج | د | D0 | D1 | D2 | م | |
| YG60 －ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YG60 －ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| YG60 －ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YG60 －ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YG60 －ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YG60 －ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YG100 －ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YG100 －ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YG100 －ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YG100 －ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YG150 －ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YG150 －ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YG150 －ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YG150 －ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
