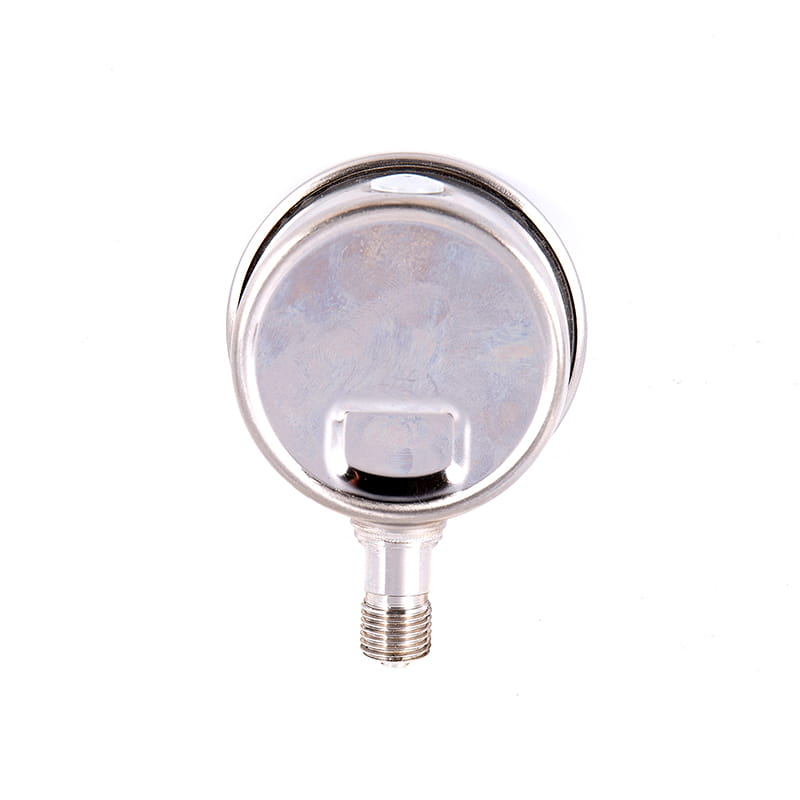

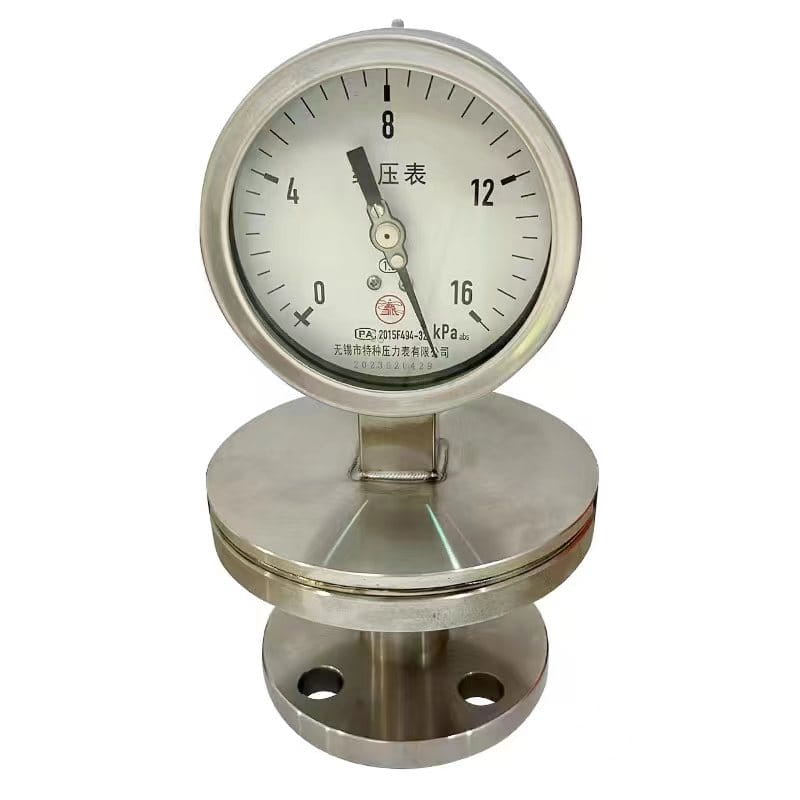

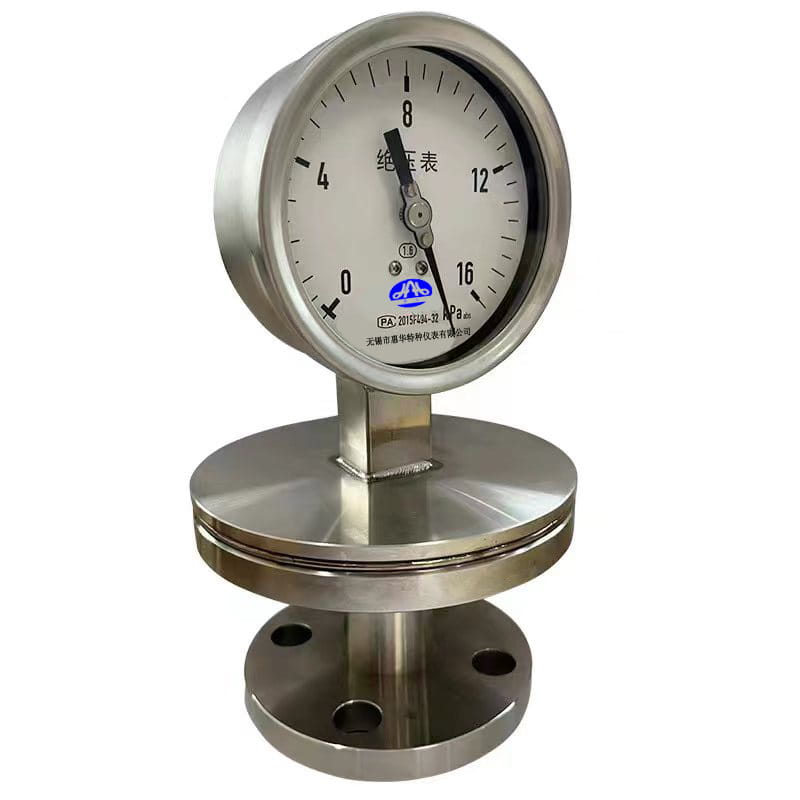

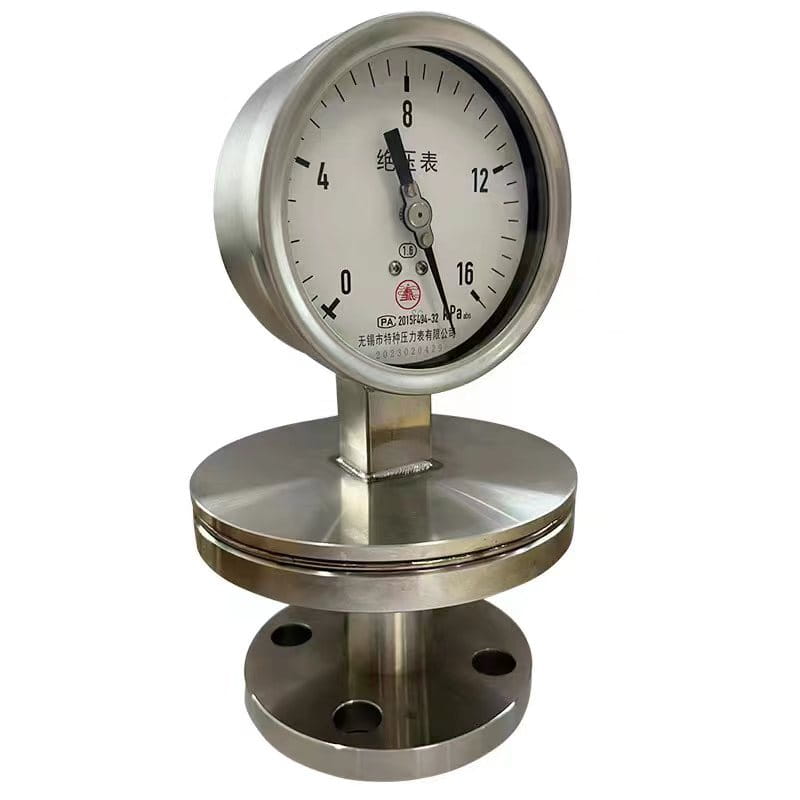

◆ النموذج: YJY100 YJY150
◆ الاستخدام: يشير الضغط المطلق إلى الضغط الذي يكون أعلى من الصفر المطلق مع صفر الضغط المطلق (الفراغ المطلق) كمرجع. يمكن التعبير عن قيمة الضغط المطلق بواسطة الصيغة التالية:
قيمة الضغط المطلق = الفراغ (الضغط السلبي) قيمة الضغط الجوي
يستخدم مقياس الضغط المطلق بشكل أساسي لمراقبة أو قياس الضغط المطلق في بعض معدات الفراغ (مثل آلات التغليف الفراغ ، والمعدات لمراقبة ضغط التكثيف وضغط البخار للسائل ، وما إلى ذلك).
◆ ضغط العمل: يتم استخدام الحمل الثابت حتى 3/4 من قيمة الحد الأعلى للقياس ، ويستخدم حمل التبادل حتى 2/3 من قيمة الحد الأعلى للقياس ، ويتم استخدام ضغط الوقت القصير حتى قيمة الحد الأعلى للقياس. .
◆ المعلمات التقنية ：
|
رقم النموذج |
YJY100 |
YJY150 |
|
|
القطر الاسمي |
φ 100 |
φ 150 |
|
|
نموذج التثبيت |
ⅰ |
* |
* |
|
ⅱ |
* |
* |
|
|
ⅳ |
* |
* |
|
|
ⅵ |
* |
* |
|
|
موضوع الموصل |
M20 × 1.5 |
||
|
فئة الدقة |
0.4 ； 1.0 ； 1.6 ； 2.5 |
||
|
نطاق القياس （ MPA ） |
0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 |
||
|
الظروف البيئية للاستخدام |
درجة الحرارة: -40 درجة مئوية إلى 70 درجة مئوية (درجة الدقة: 0.4) |
||
|
تصنيف الاهتزاز |
V·H·2، V·H·3 |
||
|
فئة الحماية |
IP65 |
||
|
معايير التنفيذ |
|
||
|
ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. |
|||
الأبعاد الخارجية:
|

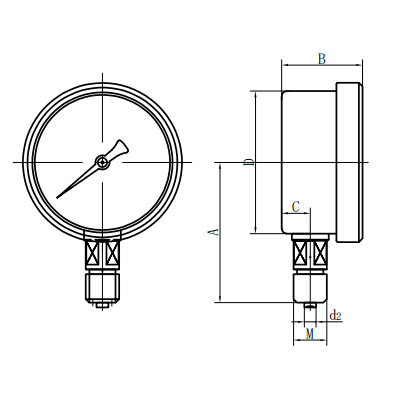

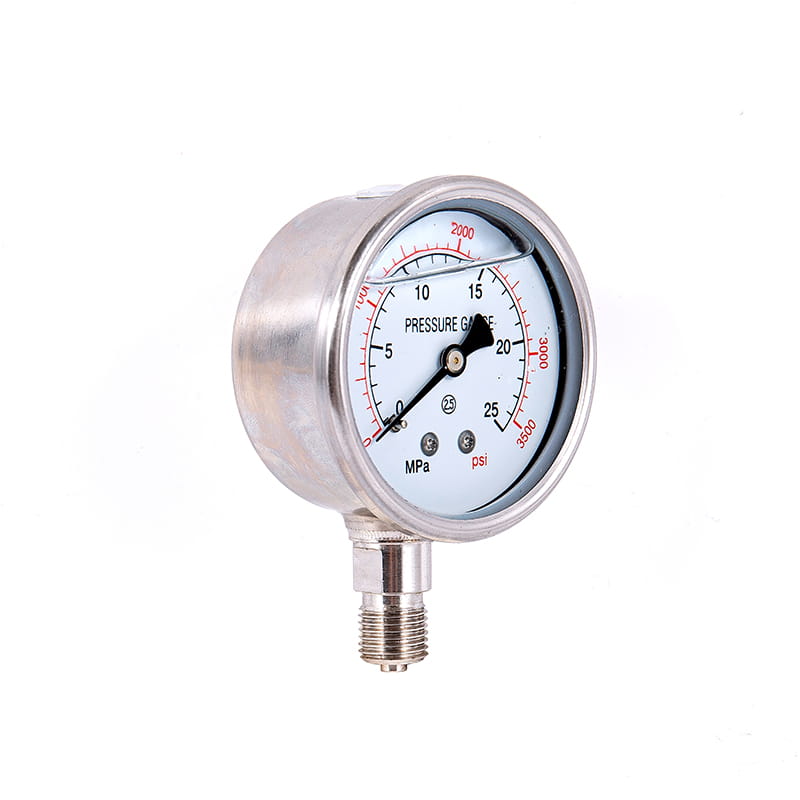

النوع المباشر الشعاعي (ⅰ) |
النوع المباشر غريب الأطوار المحوري (ⅱ) |
|

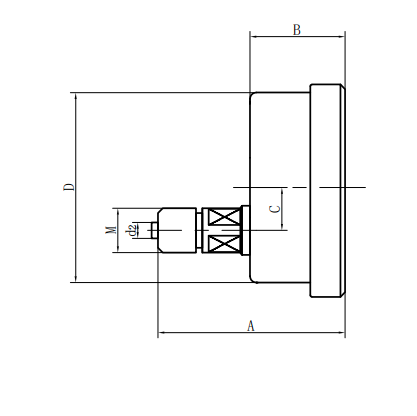

النوع المباشر المركز المحوري (III) |

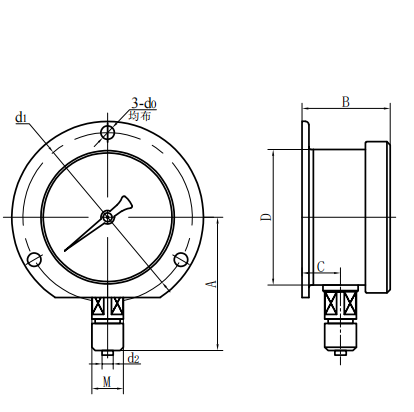

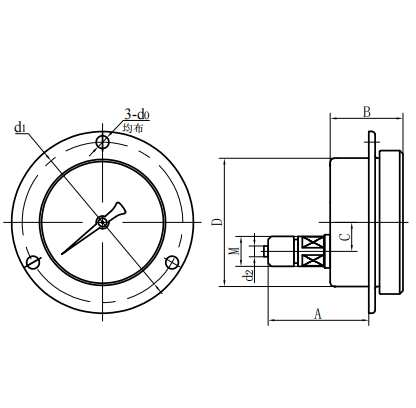

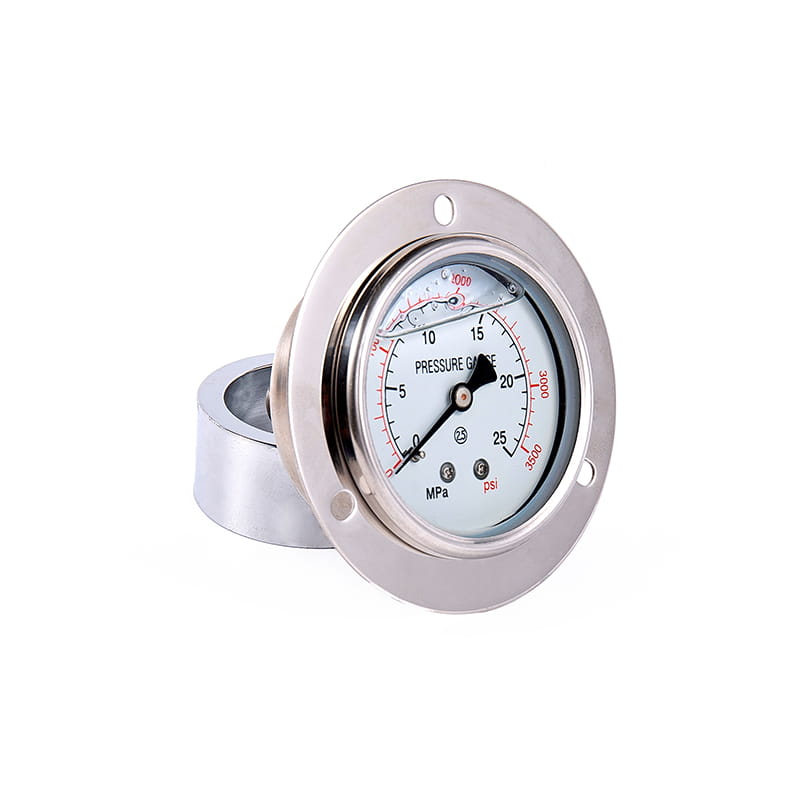

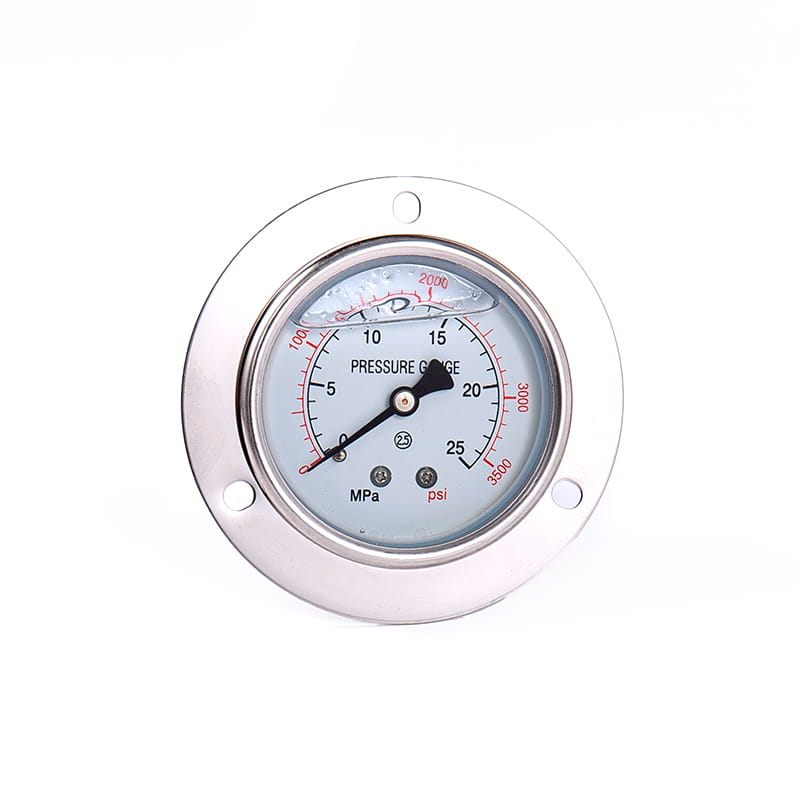

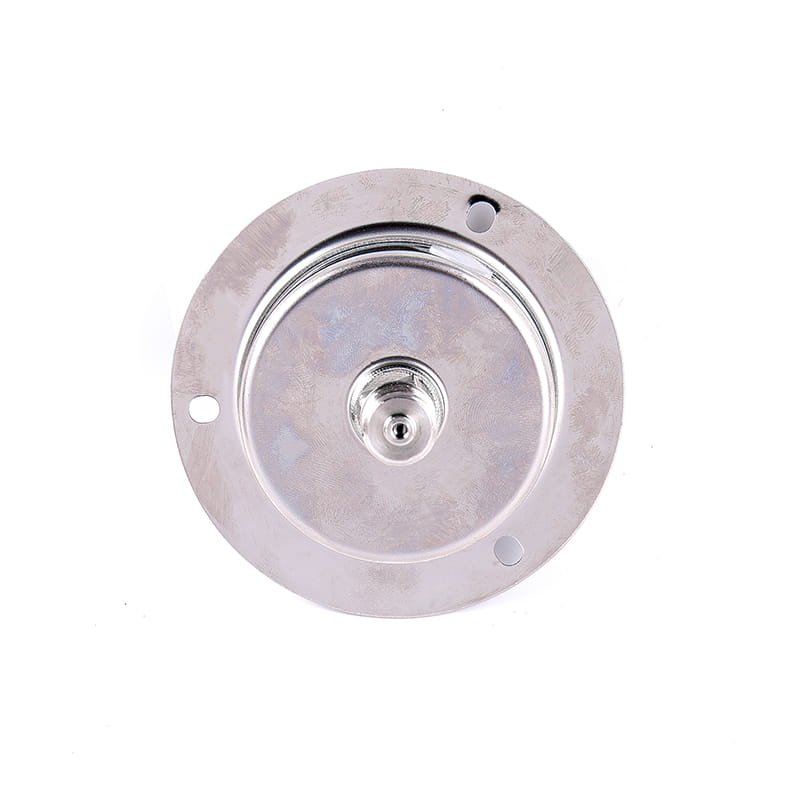

نوع إدراج غريب الأطوار المحوري (IV) |
|
رقم النموذج |
الأبعاد العامة （ مم ） |
|||||||
|
أ |
ب |
ج |
د |
D0 |
D1 |
D2 |
م |
|
|
YJY100 －ⅰ |
90 |
48 |
15 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YJY100 －ⅱ |
83 |
44 |
34 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YJY100 －ⅳ |
68 |
44 |
34 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
YJY100 －ⅵ |
90 |
48 |
15 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
YJY150 －ⅰ |
117 |
51 |
16.5 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YJY150 －ⅱ |
92 |
52 |
55 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YJY150 －ⅳ |
69 |
52 |
55 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
|
YJY150 －ⅵ |
117 |
53 |
28 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
