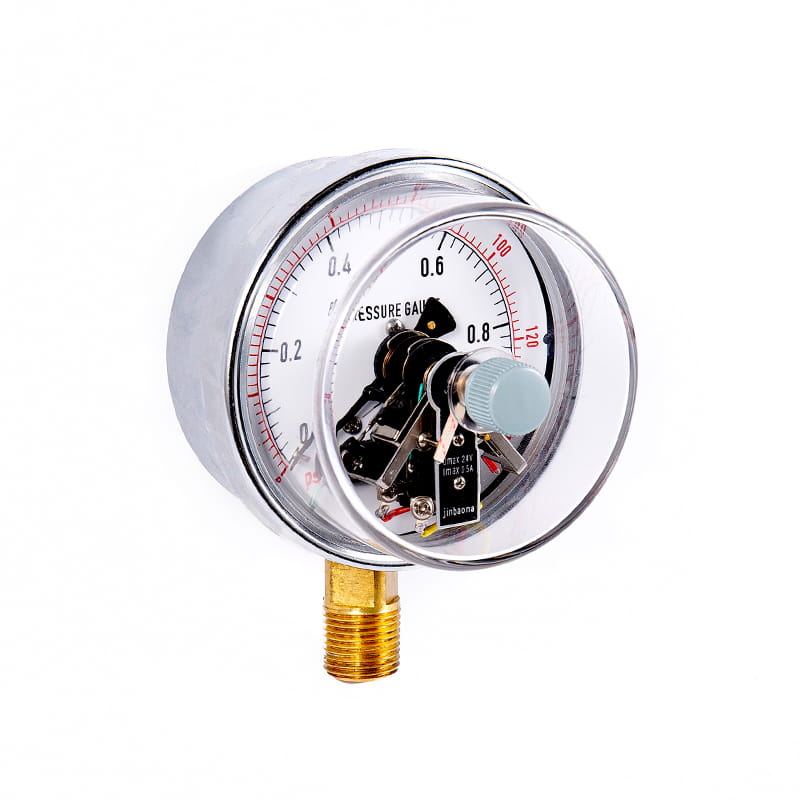

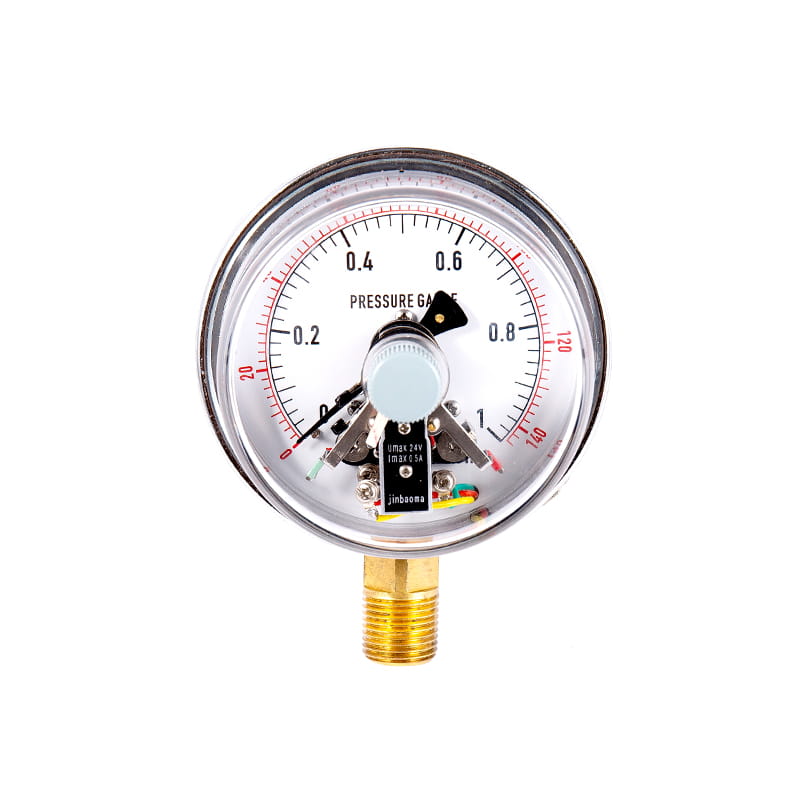

سلسلة yxcm مقياس ضغط التلامس الكهربائي حساس مغناطيسي

نموذج

YXCM100

YXCM150

القطر الاسمي

φ 100

φ 150

نوع التثبيت

ⅰ

*

*

ⅱ

*

*

ⅳ

*

*

ⅵ

*

*

المواضيع المناسب

M20 × 1.5

فئة الدقة

1.6

نطاق القياس

（ MPA ）

حقيقي فضاء: -0.1 ~ 0

فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

ضغط: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

الظروف البيئية للاستخدام

درجة حرارة: -10 ° C ~ 55 درجة مئوية ؛ الرطوبة النسبية: ≤ 75 ٪

المعلمات الكهربائية

★ ماكس الحمل: 5A 220الخامس AC ؛ 5A 30V DC

★ جهد إمدادات الطاقة: 24V DC

★ استهلاك الطاقة: ≤1.5va

★ الحياة الكهربائية: 105 مرات

★ وضع التحكم: الحدود العلوية والسفلية القابلة للتعديل على نطاق واسع ، الحدود العلوية العلوية (الحدود العليا المزدوجة) ، حدود منخفضة السفلى (حدود منخفضة مزدوجة) ومفاتيح التعريفي المغناطيسية البطيئة الأخرى

الأسلاك

سدادات الطيران

1

2

3

4

5

خط لون

أحمر

أخضر

أصفر

أسود

شجرة النخيل

أطراف الإخراج

الحد الأعلى

الحد الأدنى

عام

مزود الطاقة

القطب السلبي

مزود الطاقة

الكاثود

تصنيف مقاومة الاهتزاز

V · ح · 3

مادة أنبوب بوردون

QSN4-0.3

حماية الدخول

IP54

فرض المعيار

ملاحظة: يمكن تحويل مؤشر ترابط المفصل إلى مؤشر ترابط الأنابيب أو مؤشر ترابط الأنابيب المدبب وفقًا لمتطلبات المستخدم (انظر دليل التحديد).

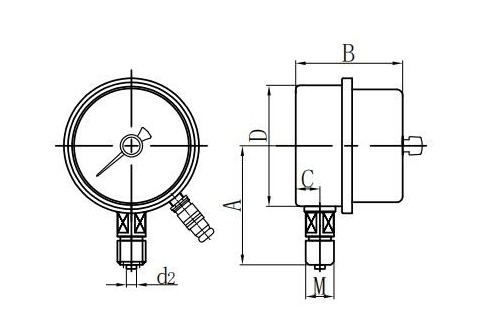

Direct Direct (I.)

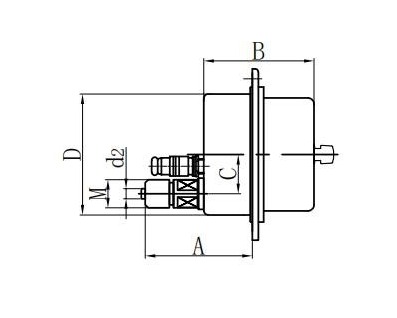

محوري غريب الأطوار (II.)

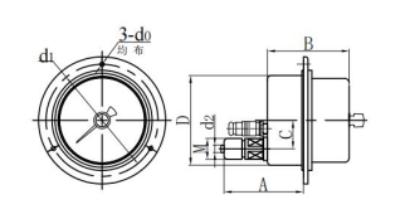

جبل تدفق غريب الأطوار المحوري (رابعا)

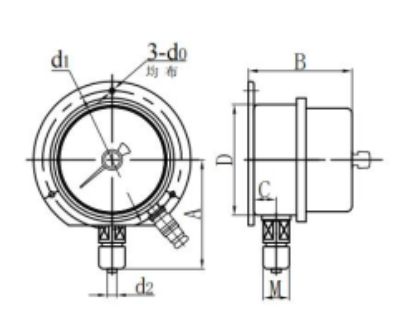

جبل محدب شعاعي (السادس)
