أدوات مراقبة سدود المخلفات: دليل عملي للاختيار الميداني

نادراً ما تفشل سدود المخلفات دون سابق إنذار. قبل وقت طويل من حدوث أي شيء دراماتيكي، تبدأ القراءات في الانجراف. تزحف ضغوط المسام إلى الأعلى، وتتغير معدلات التسرب، وتقع بركة الصب أعلى من التصميم المفترض، ويتحرك المنحدر بضعة ملليمترات على مدار الموسم. الغرض الأساسي من أدوات مراقبة سدود المخلفات هو اكتشاف تلك الانجرافات في وقت مبكر بما يكفي بحيث لا يزال لدى شخص ما الوقت للرد.

في شركة Wuxi Huihua Special Instrumentation، قمنا ببناء أدوات الضغط والمستوى ودرجة الحرارة الصناعية منذ عام 2001، معظمها من أجل نهاية المهمة غير الجذابة: أجهزة القياس وأجهزة الإرسال التي يجب أن تستمر في العمل في الغبار والاهتزاز والحرارة والامتدادات الطويلة دون أن يقف أحد بجانبها. ما يلي ليس مواصفات المراقبة الجيوتقنية. هي جولة عملية على عائلات الأجهزة التي يتكون منها برنامج مراقبة المخلفات، أين يناسب كل منها، وما الذي يستحق التفكير فيه عند تحديدها لموقع يبعد ساعات عن أقرب ورشة.

لماذا يطلب مرفق المخلفات أدوات أكثر من المصنع العادي

منشأة تخزين المخلفات عبارة عن هيكل يتم بناؤه من مجرى النفايات نفسه ثم يتم رفعه مرة أخرى، موسمًا بعد موسم، مع استمرار الإنتاج. إنه ليس كائنًا نهائيًا ذو عمر تصميمي ثابت. إن السد الذي تراقبه هذا العام ليس هو نفسه الذي قمت بتجهيزه قبل خمس سنوات، وهذا يغير ما تتوقعه من كل مستشعر موجود عليه.

كما أن معظم هذه المواقع بعيدة عن كل شيء. فهي تتواجد في الصحاري ذات الأشعة فوق البنفسجية العالية، وفي أحزمة الأمطار الاستوائية، وفي الوديان الجبلية المتجمدة، وعلى السواحل حيث يأكل الهواء المالح الموصلات. يجب أن تظل الأدوات على قيد الحياة لمدة عقد من الزمن مع الاهتمام المتقطع، وهو متطلب مختلف تمامًا عن أداة النبات الموجودة في غرفة يتم التحكم في مناخها مع وجود فني يمر بجانبها في كل نوبة عمل.

الإشارات نفسها بطيئة وصغيرة: ملليمتر من الحركة، كيلوباسكال من ضغط المسام، لتر في الثانية من التسرب. وهذا يعني أن الانحراف والإزاحة والاستقرار على المدى الطويل مهم بقدر أهمية دقة الرقم الموجود في ورقة البيانات. إن الأداة التي تقرأ بشكل جميل في اليوم الأول ولكنها تتجول بنسبة 2 بالمائة سنويًا ستخفي في النهاية اتجاهًا حقيقيًا داخل خطأها.

تمزج برامج المراقبة عادةً بين عائلتين من الأجهزة. يشتمل الجانب الجيوتقني على مقاييس الضغط السلكية المهتزة، ومقاييس الميل، ومقاييس التمدد، ومصفوفات الأشكال، والمنشورات، ومحطات النظام العالمي لسواتل الملاحة. أما الجانب الصناعي فيشمل أجهزة إرسال الضغط وأجهزة المستوى وأجهزة استشعار درجة الحرارة وأجهزة قياس التدفق والصمامات والملحقات المحيطة بها. يتداخل الاثنان أكثر مما يتوقع الناس، لأن مقياس الضغط الأنبوبي هو في نهاية المطاف عمود ماء يجب على شخص ما قياسه.

المعلمات الأكثر أهمية

الجدول أدناه هو النسخة المختصرة لخطة المراقبة النموذجية. يحتوي كل صف على اتجاه مرتبط به، والاتجاه، وليس القيمة اللحظية، هو ما يؤدي عادةً إلى بدء المحادثة.

ضغط المسام والتسرب: حيث تكتسب أدوات الضغط مكانتها

إن ضغط المسام هو العامل الذي يجعل المهندسين متوترين، وهم محقون في ذلك. يؤدي ضغط الماء داخل السد إلى دفع حبيبات التربة بعيدًا عن بعضها البعض ويقلل من الضغط الفعال الذي يحافظ على تماسك المنحدر. عندما يصعد السطح فرياتيك، ينخفض ​​هامش الأمان، غالبًا دون أي تغيير واضح على السطح.

بالنسبة للجزء الداخلي من قلب السد، تظل مقاييس الضغط السلكية المهتزة هي الاختيار القياسي لأنها مستقرة على مدى فترات طويلة وتتحمل تشغيل الكابلات الرطبة. ولكن هناك قدرًا كبيرًا من الموقع يتم خدمته بشكل أفضل من خلال الأدوات الصناعية العادية: الأنابيب العامة، وأحواض تجميع التسرب، والمصارف السفلية، ومصارف القدم، وآبار التسريب. في تلك الأماكن، يمنحك جهاز إرسال الضغط المثبت على عمق معروف، أو جهاز إرسال المستوى الغاطس الذي يتم إنزاله في أنبوب عامودي، سجلاً مستمرًا مقابل جزء بسيط من التكلفة.

يتم الاختيار في الغالب حول التفاصيل. قرر ما إذا كنت تريد مقياسًا أم مرجعًا مطلقًا، وما إذا كان يجب تهوية الكابل. امنح نفسك مساحة أعلى من أعلى ضغط تتوقعه، لأن محول الطاقة الذي يعمل بالقرب من أعلى نطاقه هو محول طاقة لن يدوم. إذا كان الماء عدوانيًا، أضف سدادة غشائية بسائل تعبئة مناسب لدرجة الحرارة. وحافظ على الخطوط الدافعة قصيرة ومستنزفة للذات؛ يعد وجود جيب من الهواء المحصور في خط الماء أحد الأسباب الأكثر شيوعًا لتوقف القراءة ببطء عن المعنى.

YSZC-7 جهاز إرسال الضغط الذكي مع تعويض HART الرقمي يتناسب التعويض الرقمي ومخرج HART مع جهاز إرسال الضغط هذا لإجراء قياس مستقر يمكن التحقق منه في خطوط العملية حيث يكون انحراف المعايرة والوصول إلى الصيانة أمرًا مهمًا. عرض المنتج →

تعد أجهزة الإرسال الذكية ذات التعويض الرقمي مناسبة تمامًا لهذا العمل لأنها تحافظ على معايرتها بشكل أفضل عبر تقلبات درجات الحرارة، ولأن HART أو الإخراج الرقمي يتيح لك التحقق من الإلكترونيات دون إزعاج اتصال العملية.

مناسيب المياه: بركة الصب، المياه الراجعة وأحواض التجميع

المستوى هو المكان الذي يعيش فيه أوسع خيار للتكنولوجيا. تنظر أدوات الرادار والموجات فوق الصوتية إلى البركة المصبوبة من سارية أو جسر ولا تلمس الماء أبدًا، وهي ميزة حقيقية عندما يكون السطح مغطى بالزبد أو الحطام. يعمل رادار الموجات الموجهة بشكل جيد في الآبار الثابتة والأنابيب الضيقة، حيث يرتد شعاع الفضاء الحر عن الجدران. تتعامل أجهزة الإرسال الغاطسة مع الأحواض والآبار والخزانات وبرك المياه الراجعة وفي أي مكان يمكن فيه توصيل الكابل إلى نقطة القياس.

بالنسبة للطريق الغاطس، الأسئلة العملية بسيطة. هل الكابل محمي ميكانيكيًا طوال فترة تشغيله؟ هل الجسم مغلق بشكل حقيقي للغمر المستمر بدلاً من مجرد رشه؟ هل سيجلس الطمي أو الرمل أو الجليد على الحجاب الحاجز، وهل يمكن تنظيف الحجاب الحاجز في مكانه؟ إن أداة المستوى التي يجب سحبها من الحوض في كل مرة تتراكم فيها الطمي سوف تسقط بهدوء من جدول الصيانة.

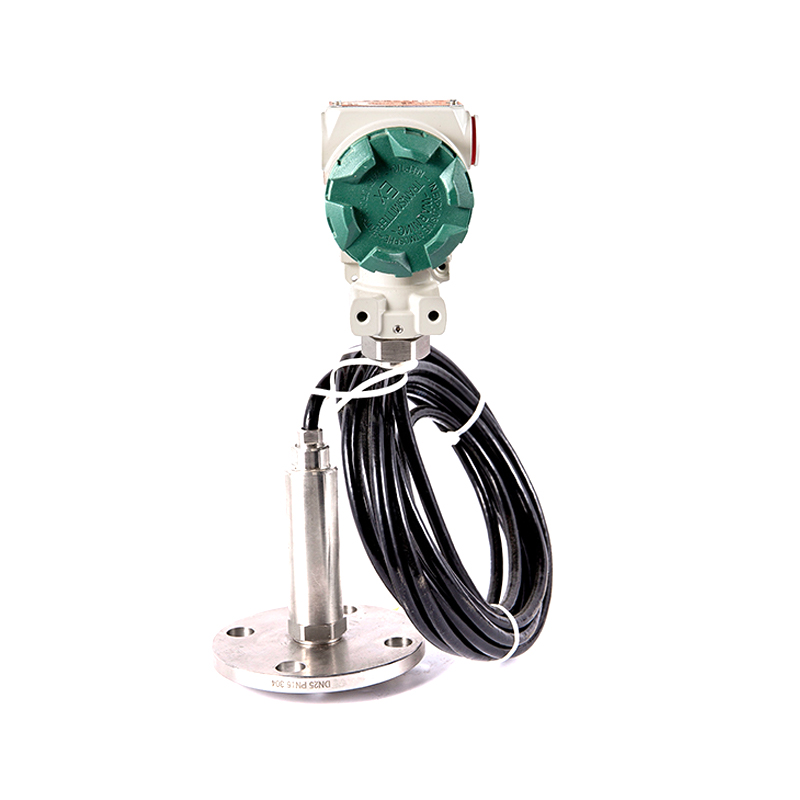

جهاز إرسال مستوى الغمر مع ختم IP68 ومحول منفصل تجعل خيارات الختم والمحول المنفصل IP68 جهاز إرسال مستوى الغمر هذا مناسبًا للأحواض التي يكون فيها الغمر المستمر والوصول إلى التنظيف مهمًا. عرض المنتج →

في المواقع الكبيرة، غالبًا ما يكون توصيل الكابلات عبر شاطئ المخلفات هو التكلفة الأكبر في ميزانية المراقبة، وهو أيضًا الجزء الذي يفشل أولاً. حيث يكون الحفر غير عملي، أجهزة استشعار مراقبة عملية LoRaWAN اللاسلكية تتيح لك إجراء قياس الضغط أو المستوى حيث تكون البيانات مهمة بالفعل وجمعها عند بوابة بالقرب من مكتب الموقع. تعامل مع رابط الراديو كأداة أخرى يجب صيانتها: تحقق من البطارية وقوة الإشارة وفقًا لنفس الجدول الزمني لمعايراتك.

جانب العملية: خطوط الملاط والأعاصير واستعادة المياه

إن منشأة المخلفات هي أيضًا مصنع لعمليات العمل، ومراقبة موثوقيتها تقترض بشكل كبير من المكثف. ضغط التغذية الإعصاري، وضغط خط الأنابيب عند تفريغ المضخة، وضغط المياه المستصلحة، والضغط التفاضلي عبر المرشحات، كلها قراءات يقوم المشغلون بفحصها يوميًا، وتتضاعف كإنذارات مبكرة للسد نفسه. عادةً ما يظهر انخفاض ضغط الإعصار أو منحنى المضخة المتغيرة قبل أن يلاحظ أي شخص تغيرًا في هندسة الشاطئ.

الملاط مادة كاشطة، ويعاقب الأدوات القياسية. تتعامل مقاييس ضغط الغشاء المزودة بعنصر استشعار متدفق أو محمي مع الخدمة بشكل أفضل بكثير من أنبوب بوردون العاري، كما أن مقاييس الخدمة الشاقة ذات الحركات المعززة هي الحل الصحيح لجانب الضغط العالي من الدائرة الهيدروليكية أو دائرة الضخ. عندما يكون الوسط متآكلًا أيضًا، فإن مادة الحجاب الحاجز وسائل التعبئة يسهمان في إطالة عمر الخدمة أكثر من أي قرار آخر ستتخذه.

YE سلسلة صندوق الغشاء مقياس الضغط الصغير يتناسب عنصر صندوق الغشاء مع قياس الضغط المنخفض للغاز أو البخار النظيف وغير القابل للتآكل، كما أن صمامات العزل تجعل الصيانة عملية. عرض المنتج →

تستحق الصمامات والمشعبات الإشارة هنا أيضًا. إن جودة أداة الضغط تكون بنفس جودة العزل الموجود أمامها. تتيح الصمامات الإبرية المناسبة والكتل المتشعبة للفني النزيف والتنفيس وتبديل المقياس دون إغلاق الخط، وهو ما يجعل نظام الصيانة واقعيًا في السنة السادسة بدلاً من السنة الأولى فقط.

درجة الحرارة والطقس والقراءات التي تتغير بهدوء

تبدو درجة الحرارة هي القياس الأقل إثارة للاهتمام في موقع المخلفات حتى يحدث خطأ ما. تؤثر درجة حرارة الماء الملاط واسترداده على الكثافة وبالتالي على كل ضغط وتفسير للمستوى تقوم به في اتجاه مجرى النهر. تؤدي الظروف تحت الصفر إلى تجميد الأنابيب العامة، وتشقق أجسام أجهزة الإرسال، وتغيير سلوك سوائل التعبئة داخل موانع التسرب الغشائية. تؤدي الحرارة المحيطة العالية، وخاصة تحت أشعة الشمس المباشرة على حامل أدوات غير مظلل، إلى تغيير الأصفار وتقصير عمر الأجهزة الإلكترونية.

بالنسبة لجانب العملية، تغطي RTDs والمزدوجات الحرارية درجة حرارة الملاط والماء وخطوط الأنابيب، في حين تظل مقاييس الحرارة ثنائية المعدن هي الفحص المحلي الذي يمكن الاعتماد عليه عندما يقف شخص ما عند الصمام بحثًا عن رأي ثانٍ. بالنسبة للنقاط الساخنة أو المدفونة أو التي لا يمكن الوصول إليها بطريقة أخرى، تضع موازين الحرارة الشعرية عن بعد القرص في مكان يمكن للشخص قراءته بالفعل.

مهما قمت بتثبيته، قم بتظليله. يعمل الدرع الشمسي البسيط والغلاف المحكم بشكل صحيح على تحقيق الدقة على المدى الطويل في موقع مكشوف أكثر من الترقية في فئة الدقة، كما أن تكلفتهما أقل بكثير من إعادة المعايرة التي تمنعهما.

تحديد الأدوات لموقع بعيد عن كل شيء

يجب أن تقود البيئة المواصفات أكثر من الكتالوج. إذا كان جهاز الإرسال سيوضع على أنبوب عامود خلال موسم الأمطار، فإن تصنيف حماية الدخول الذي يتحمل المطر والغبار ليس اختياريًا. إذا كان سيتم تركيبه بالقرب من مزرعة وقود أو ورشة عمل أو خط هيدروكربون، فإنه يحتاج إلى شهادة المنطقة الخطرة المناسبة، ويجب أن تكون الشهادة للطراز الدقيق وفئة درجة الحرارة التي تطلبها، وليس لطراز مماثل في نفس العائلة.

القوة والإشارة تستحقان نفس الصدق. لن تتحمل أنظمة الطاقة الشمسية وأنظمة البطاريات الموجودة في موقع بعيد أداة تسحب أكثر من الميزانية المسموح بها، ولن تتحمل الكابلات الطويلة الممتدة إلى حوض على الجانب الآخر من الشاطئ إشارة تحتاج إلى أرض نظيفة لا يمكنك توفيرها. حيث يتعرض الموقع على مدار السنة، الأجهزة الخارجية الحاصلة على تصنيف IP68 يزيل فئة الفشل التي قد تقوم باستكشاف الأخطاء وإصلاحها في كل موسم ممطر.

وأخيرا، مقاومة تغيير النماذج في منتصف العمر لتحقيق وفورات صغيرة. تتم قراءة الاتجاهات عبر السنوات، والاستبدال بالمثل يبقي السجل التاريخي قابلاً للمقارنة. إذا كان يجب عليك تغيير النموذج أو النطاق أو سائل الختم، فاكتب ذلك وقم بوضع علامة على التاريخ على الرسم البياني.

عادات الصيانة التي تحافظ على صدق شبكة المراقبة

عادةً لا تتم صيانة الأجهزة الموجودة في موقع المخلفات بواسطة فنيي الأجهزة. يتم صيانتها من قبل أي شخص موجود في الموقع في ذلك الأسبوع، لذلك يجب أن تكون الإجراءات بسيطة بما يكفي للبقاء على قيد الحياة في هذا الواقع.

1. قم بتسجيل خط أساس مثبت، بما في ذلك الإزاحة الصفرية، في حالة مرجعية معروفة، واحتفظ به برقم العلامة.
2. قم بالمعايرة وفقًا لجدول زمني محدد بدلاً من المعايرة عندما تبدو القراءة غريبة، وقم بتقديم الشهادة مقابل الجهاز، وليس مجلد المشروع.
3. قم بفحص الأدوات الزائدة عن الحاجة مقابل بعضها البعض، خاصة عندما يراقب مقياس الضغط والأنبوب العام نفس المنطقة.
4. افحص الأشياء المملة في كل زيارة: التكثيف في العبوات، وخطوط النبض المسدودة، وأعشاش الحشرات في الفتحات، والكابلات المحتكية، والغدد المفكوكة.
5. احتفظ بقطع الغيار من نفس الطراز والنطاق في متجر الموقع، لأن التسليم خلال ثلاثة أسابيع يمثل فجوة مدتها ثلاثة أسابيع في السجل.
6. قم بتسجيل كل تغيير في النموذج أو النطاق أو سائل التعبئة أو عمق التثبيت، حتى يتمكن المراجع المستقبلي من معرفة الحركة الحقيقية من خلال تبديل الأجهزة.

الحصول على الجانب الصحيح للأداة

لكي نكون واضحين بشأن ما نفعله وما لا نفعله: نحن لا نقوم بتصنيع مقاييس الضغط السلكية المهتزة أو أجهزة قياس الميل أو معدات GNSS. عملنا هو طبقة القياس الصناعية المحيطة بها، وأجهزة الضغط والمستوى ودرجة الحرارة التي تراقب خطوط الأنابيب والأحواض والبرك والمواسير العامة وتيارات المعالجة، والملحقات التي تسمح بعزل هذه الأجهزة وتهويتها وصيانتها. مع وجود أكثر من ثلاثين سلسلة من المنتجات وعدة آلاف من المواصفات خلفنا، فإن الكثير مما نشحنه يتم تكييفه مع وسيلة معينة أو اتصال أو موضع تثبيت بدلاً من إزالته من الرف.

إذا كنت تقوم بتجميع خطة مراقبة لمنشأة مخلفات، فإن الشيء الأكثر فائدة الذي يمكنك إرساله إلينا هو حالة العمل: ما هو الوسط، وما هو النطاق المتوقع، وكيف سيتم تركيب الجهاز، وما يفعله الموقع به على مدار عام. من هنا، يصبح اختيار الأداة واضحًا، والحجج المتبقية هي التي تستحق الحصول عليها.
