◆ النموذج: YP100-L YP150-L YP100-F YP150-F
المعلمات الفنية:
|
نموذج |
YP100-L، YP100-F |
YP150-L، YP150-F |
|
القطر الاسمي |
F100 |
F 150 |
|
فئة الدقة |
2.5 |
|
|
نطاق القياس （ KPA ） |
الضغط السلبي: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 الضغط الإيجابي: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 الضغط الإيجابي والسلبي: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 |
|
|
نطاق القياس （ MPA ） |
مكنسة: -0.1 ~ 0 فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 |
|
|
استخدام درجة الحرارة المحيطة |
-40 ℃～ 70 ℃ |
|
|
مادة الحجاب الحاجز |
OCR18NI12MO2TI ؛ SUS316 ؛ |
|
|
نوع التثبيت |
الخيوط ( L ) ؛ شفة ( F ) ، ( F1 ) |
|
|
تصنيف مقاومة الاهتزاز |
V·H·2 |
|
|
حماية الدخول |
IP64 |
|
|
فرض المعيار |
JB/T 5491 |
|

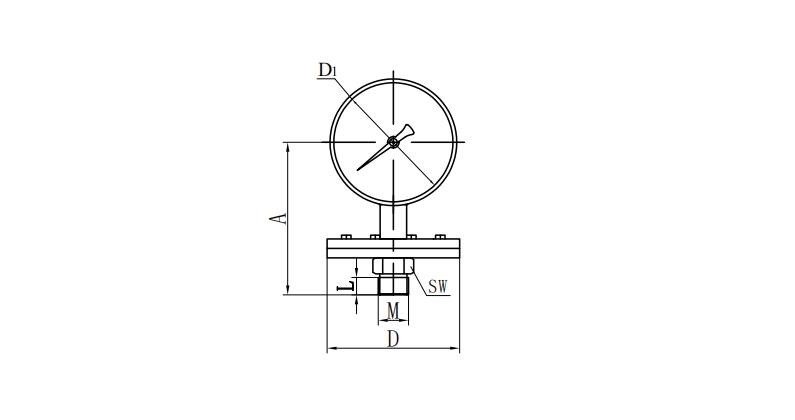

الأبعاد الخارجية:
الخيوط ( ل )
|
نموذج |
أبعاد( مم ) |
|||||
|
أ |
د |
D1 |
جنوب غرب |
ل |
م |
|
|
YP100-L |
135 |
φ 97.5 micropressure φ 165 |
110 |
27 |
20 |
م20 × 1.5 |
|
YP150-L |
160 |
160 |
27 |
20 |
M20 × 1.5 |
|
|
ملاحظة: موضوع المفصل ( M ) يمكن تحويلها إلى مؤشر ترابط الأنابيب أو مؤشر ترابط الأنابيب المدبب وفقًا لمتطلبات المستخدم (انظر دليل التحديد). |
||||||
