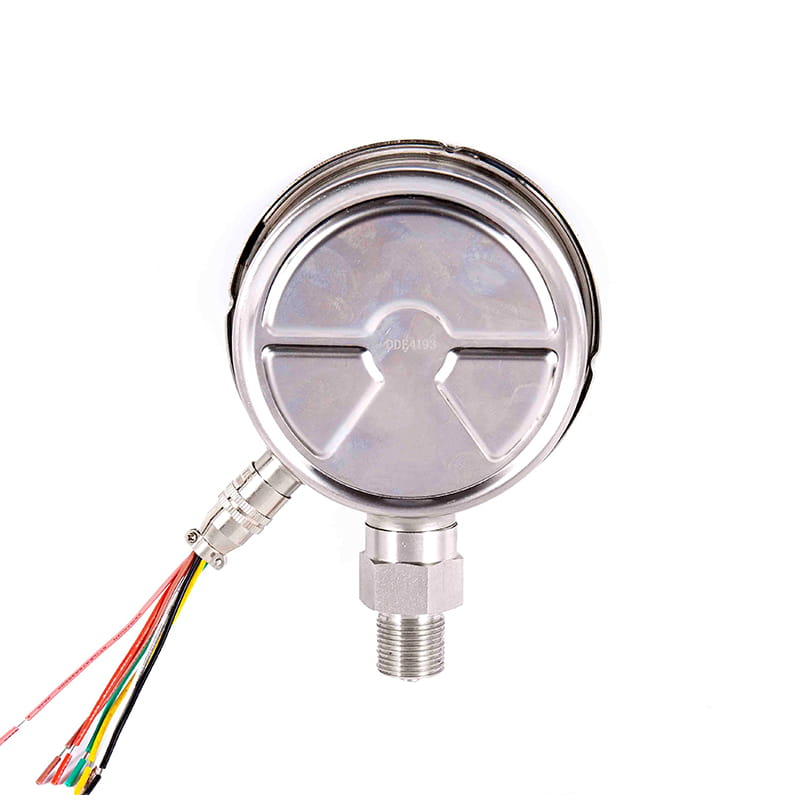

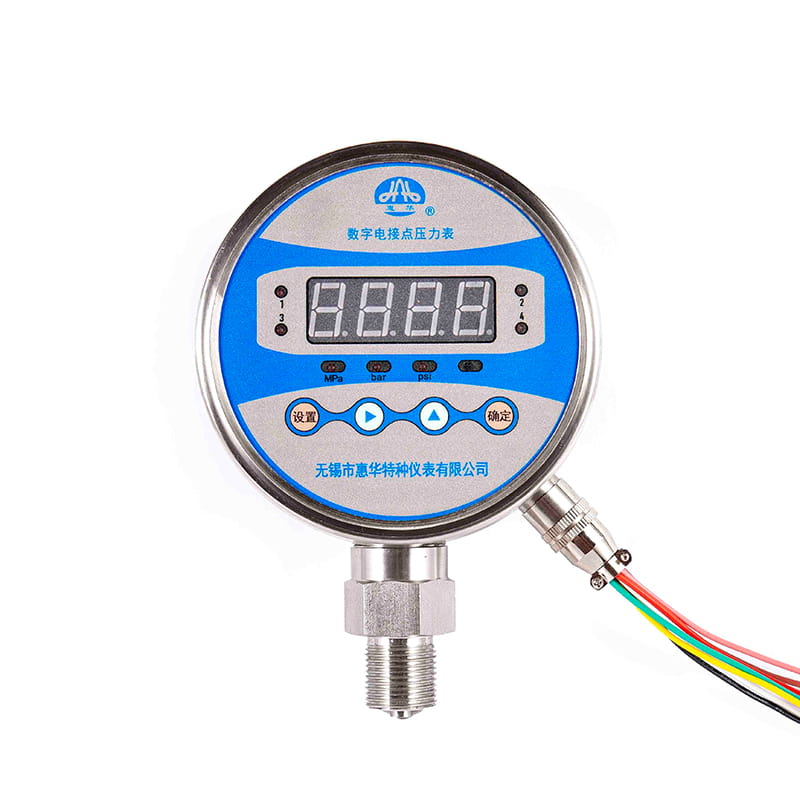

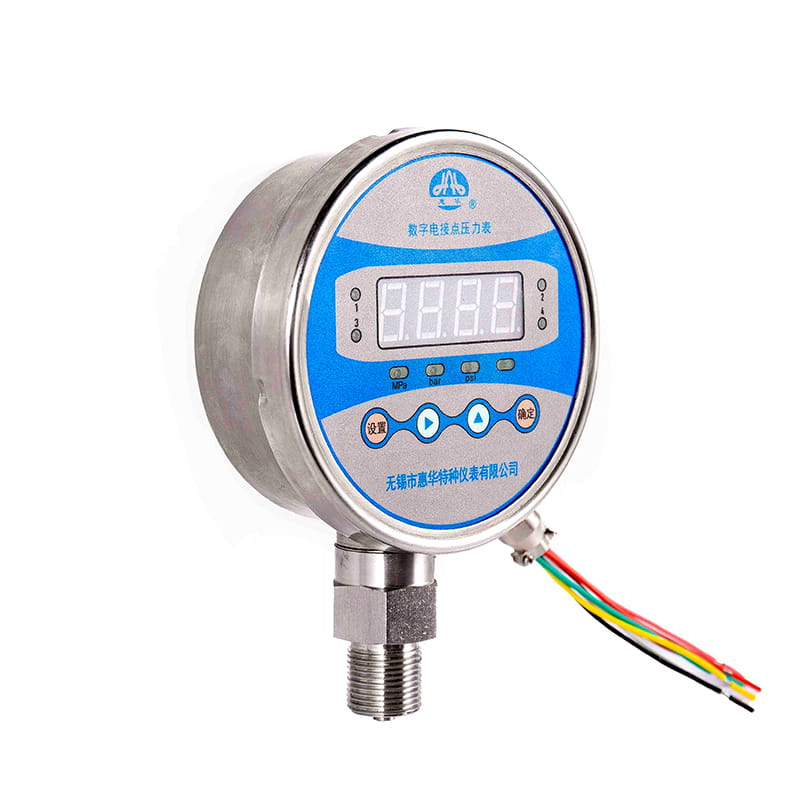

سلسلة الضغط الرقمية (التلامس الكهربائي) ذكي (التلامس الكهربائي)

نموذج

YXS100

تثبيت:

ⅰ、ⅱ、ⅳ、ⅵ

المواضيع المناسب

M20 × 1.5

فئة الدقة

0.5 ； 1.0 ； 1.6 (خياري)

نطاق القياس

（ KPA ）

-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0

0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40

-2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20

نطاق القياس

（ MPA ）

حقيقي فضاء: -0.1 ~ 0

فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

ضغط: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100

الظروف البيئية للاستخدام

درجة حرارة: -10 ° C ~ 85 درجة مئوية ؛ الرطوبة النسبية: 5 ٪ ~ 85 ٪

المعلمات الكهربائية

★ مزود الطاقة (اختياري): 24الخامس DC ؛ 220الخامس AC ★ استهلاك الطاقة: ≤ 1.5W

★ إخراج التتابع:

حمولة ماكس: 3A 220V AC ؛ 3A 30الخامس العاصمة

الحياة الكهربائية: 100،000 مرات

★ الناتج الترانزستور:

حمولة ماكس: 0.5A 24V DC

★ الناتج ثايرستور: 5A 220V AC

الحياة الكهربائية: 1000000 مرات

★ قناة التحكم: يمكن ضبط وحدة التبديل المستقلة بأربعة اتجاهات بشكل تعسفي ضمن النطاق

★ إخراج إشارة التناظرية:

إشارة التيار القياسية: ( 4 ~ 20 ) ما العاصمة

إشارة الجهد القياسية: ( 1 ~ 5 ) V ((( 1 ~ 10 ) V DC

حماية الدخول

IP63

تصنيف زلزالي

V · ح · 3

نطاق مفرط المدى

10 ٪ من النطاق

معدل تحديث البيانات

3 مرات / ثانية

الأسلاك

يرجى الرجوع إلى دليل التعليمات للحصول على التفاصيل

فرض المعيار

JB/T 7392

ملاحظة: يمكن أيضًا تحويلها إلى مؤشرات ترابط الأنابيب أو مؤشرات ترابط الأنابيب المدببة وفقًا لمتطلبات المستخدم (انظر دليل التحديد).

Direct Direct (I.)

محوري غريب الأطوار (II.)

جبل تدفق غريب الأطوار المحوري (رابعا)

جبل محدب شعاعي (السادس)
