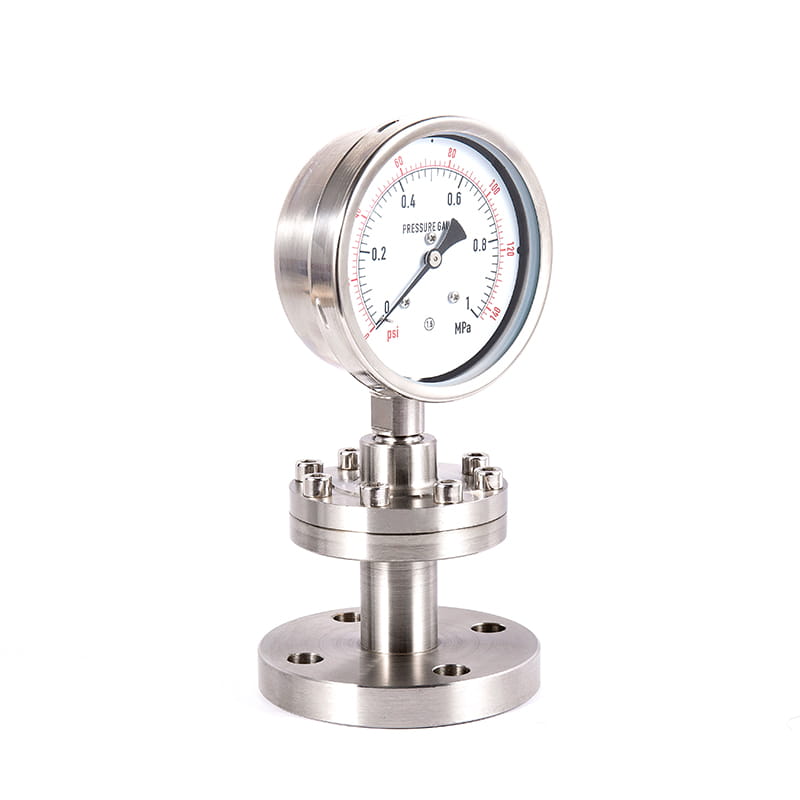

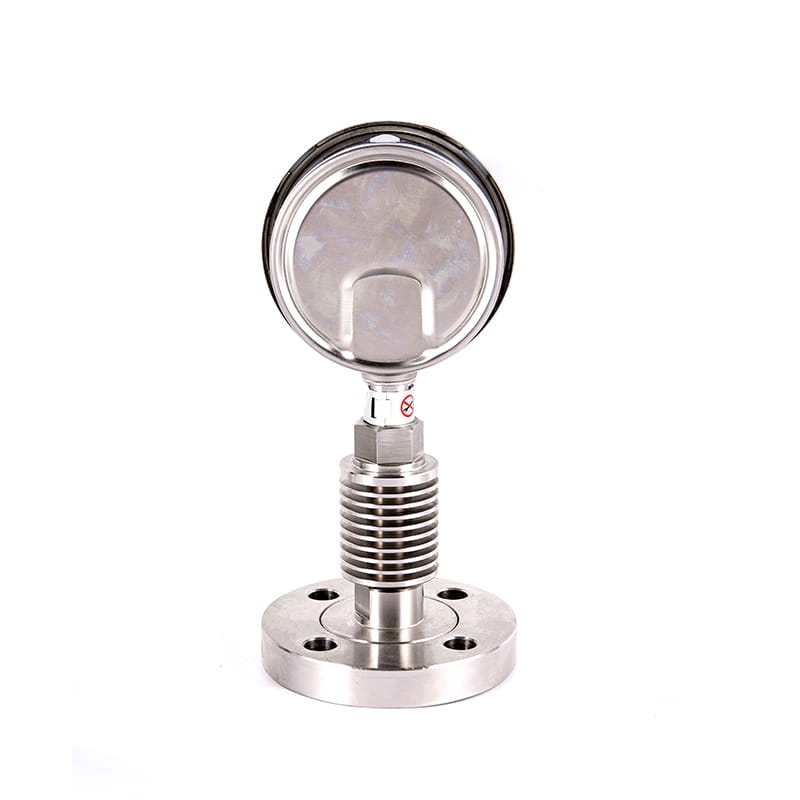

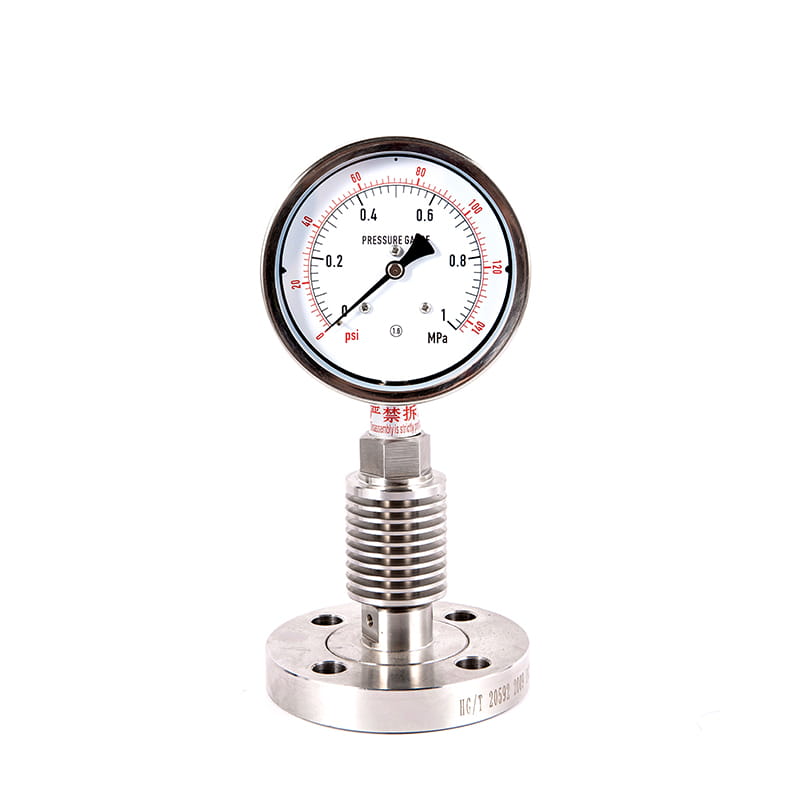

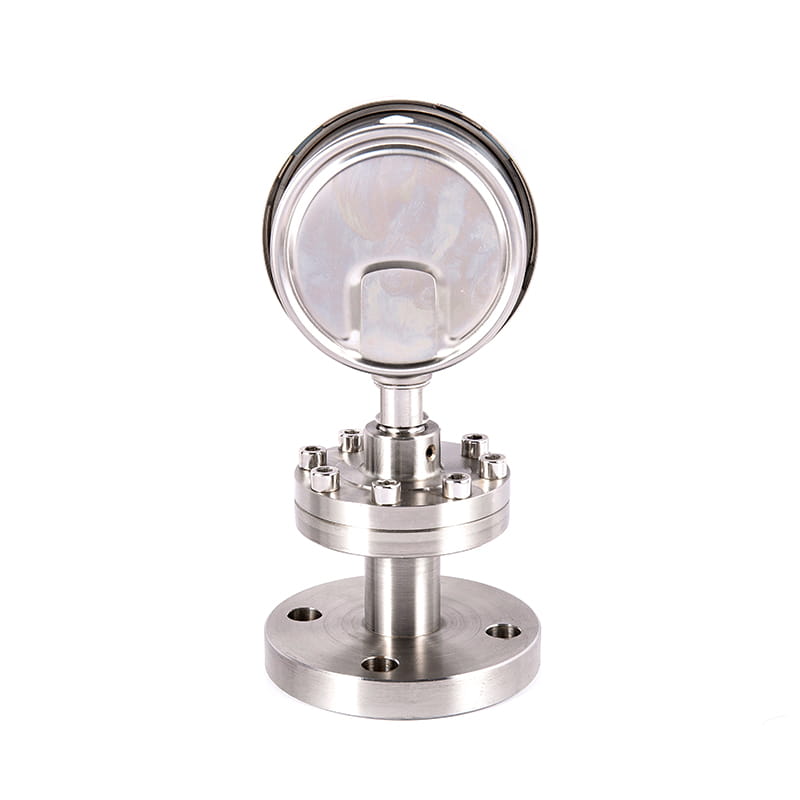

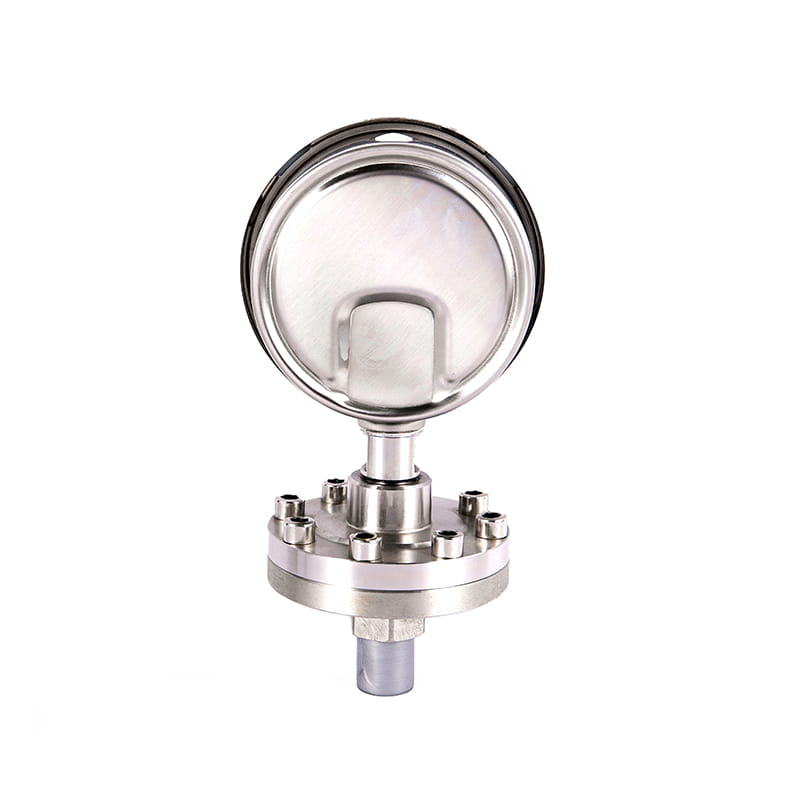

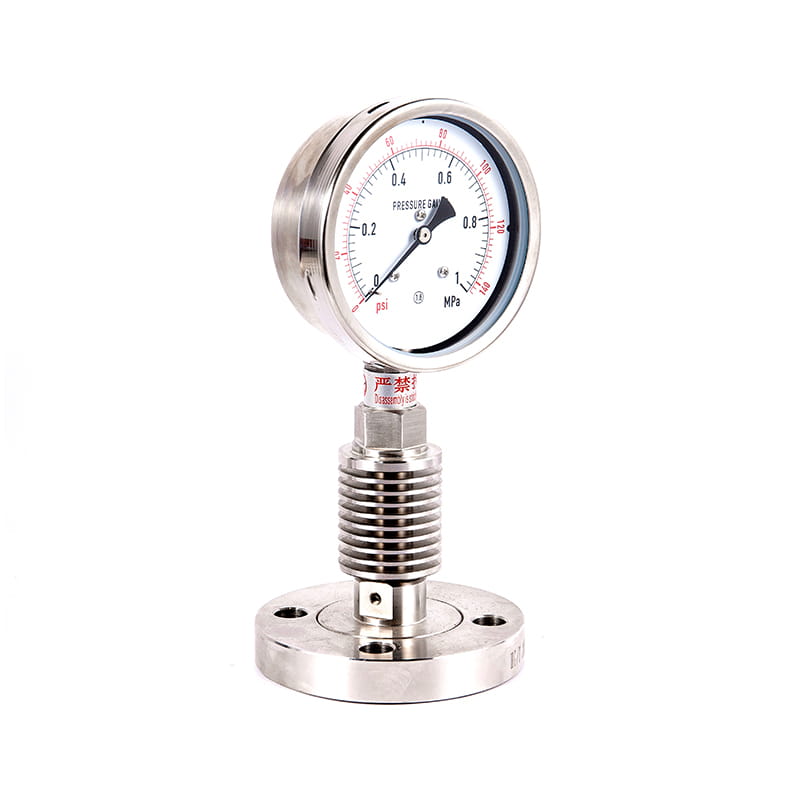

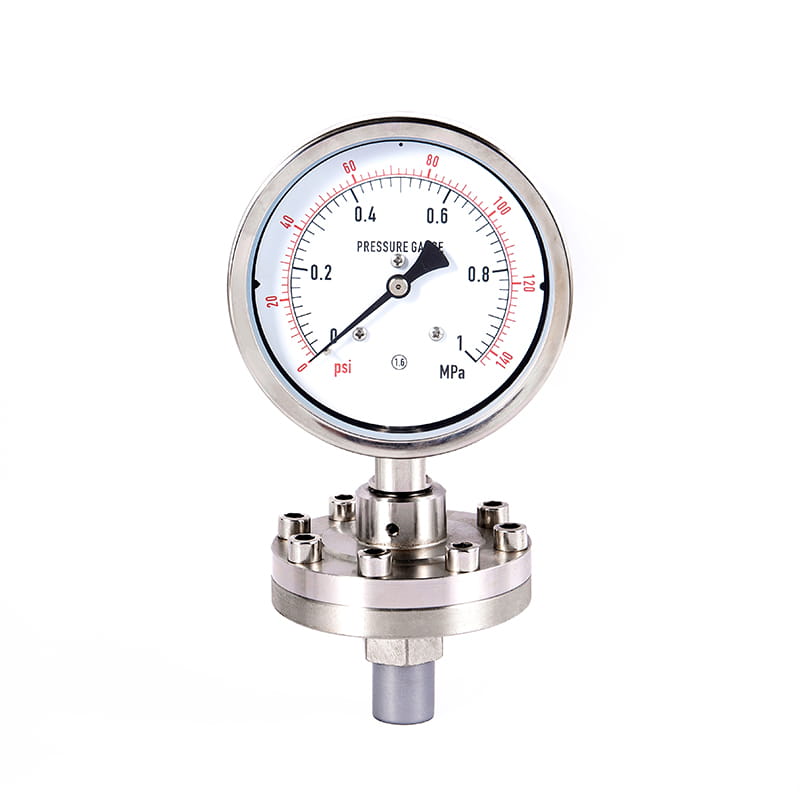

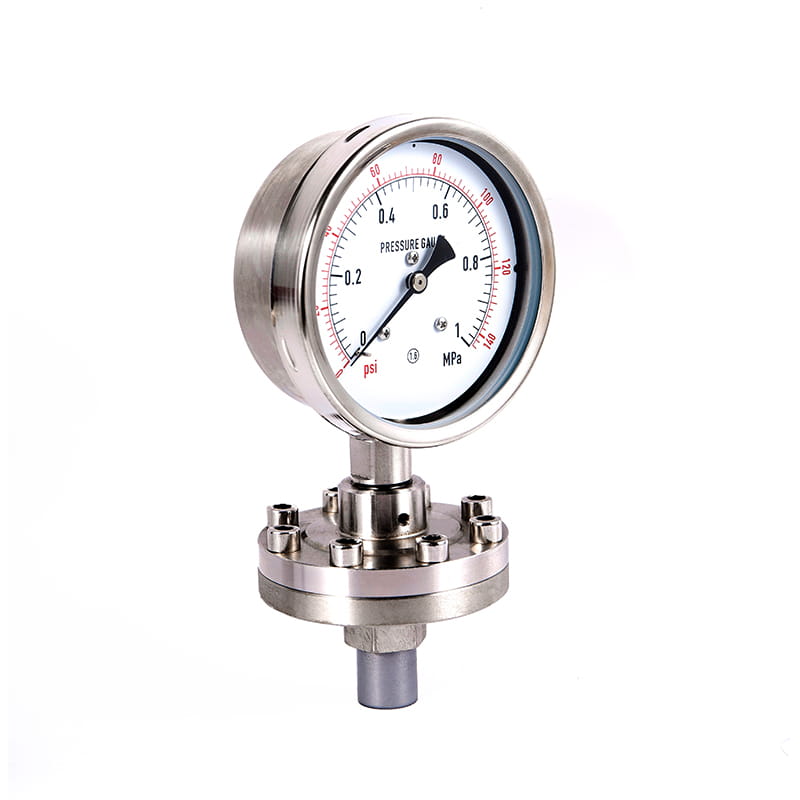

◆ النموذج: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ التطبيق: نظرًا لهيكل القياس غير المباشر ، يكون مقياس ضغط الحجاب الحاجز مناسبًا لقياس ضغط السوائل والغازات أو المواد الصلبة المتدفقة الحبيبية ذات اللزوجة العالية ، وسهلة التبلور ، والتآكل القوي ودرجة الحرارة العالية. يحتوي الحجاب الحاجز العزلي على مجموعة متنوعة من المواد للتكيف مع مجموعة متنوعة من الوسائط المسببة للتآكل المختلفة.
تستخدم هذه الأدوات بشكل أساسي في الألياف الكيميائية والألياف الاصطناعية والبترول والصبغ والقلويات والحمض والغذاء والطب والبناء والتعدين والصهر وغيرها من الصناعات.
يمكن استخدام رأس المقياس لهذا النوع من الأدوات في مجموعة متنوعة من السلسلة: مقياس الضغط العام ، مقياس الضغط المقاوم للصدمات ، ومجموعة متنوعة من مقياس ضغط التلامس الكهربائي ، ومجموعة متنوعة من مقياس ضغط التلامس الكهربائي المقاوم للصدمات ، ومرسل الضغط ، ومقياس الضغط عن بُعد ، ومقياس الضغط الرقمي ، ومراقب الضغط وما إلى ذلك.
مبدأ الهيكل:
هذه الأداة هي قياس غير مباشر. العزلة تشوه الحجاب الحاجز تحت ضغط الوسط المقاس ، يتم الضغط على سائل الختم ، ويتم نقل الضغط إلى الضغط.
يتم ضغط سائل الختم ، ويتم الضغط على أداة الكشف ، مما يدل على قيمة الضغط المتوسط المقاس.
◆ المعلمات التقنية :
نموذج رأس العداد | أنواع مختلفة من أدوات الضغط ، أجهزة إرسال الضغط ، وحدات تحكم الضغط ، إلخ. | |||
فئة الدقة | 1.6 ; 2.5 | |||
فئة الدقة ( MPA ) | 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10 0 ~ 16 0 ~ 25 0 ~ 40 | |||
مادة الحجاب الحاجز | ألقاب | مادة | ألقاب | مادة |
1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
2 | SUS304 | 6 | سبيكة مونيل (CU30NI70) | |
3 | SUS316 | 7 | تانتالوم (TA) | |
4 | SUS316L | 8 | فلوروبليتس (PTFE) | |
مادة عزل | 1cr18ni9 ؛ 304 ؛ 316 ؛ 316L ؛ F4 ؛ PVC ، إلخ. | |||
مواد حشية الختم | NBR ؛ مطاط السيليكون الطبي. PTFE الجرافيت fluoroelastomer. إلخ. | |||
ملء السائل التوصيل | زيت السيليكون الميثيل ، الزيت النباتي ، الجلسرين ، الزيت المفلور ، إلخ. | |||
تأثير درجة الحرارة | نظرًا لأن التوسع الحراري للسائل الموصل وارتباط الحجاب الحاجز يرتبطون بدرجة الحرارة ، فإن قيمة الخطأ هي 0.1 ٪/درجة مئوية عندما تنحرف درجة حرارة التشغيل من 20 ± 5 درجة مئوية. | |||
حماية التآكل | يتضمن هذا الأداء خصائص التآكل للبيئة ووسط القياس ، ويمكن اختيار مادة العزل ، ورقة الحجاب الحاجز وغسالة الختم وفقًا لظروف الاستخدام. | |||
فرق المستوى | مقياس ضغط الحجاب الحاجز المتصل بالخرطوم في التثبيت إذا كانت نقطة القياس وقياس الضغط على ارتفاعات مختلفة ، فإن الفرق في مستوى السائل الناتج عن اختلاف الضغط △ p سيؤثر على القيمة المقاسة للأداة ، فإن الصيغة هي: △ p = الثقل النوعي للسائل السائل × السائل. | |||
معايير التنفيذ | JB/T 8624 | |||
ملاحظة: 1 ، يمكن تخصيص مؤشر ترابط الموصل وفقًا لمتطلبات المستخدم ؛ 2 、 يمكن تخصيص شفة التوصيل وفقًا لمعايير شفة متطلبات المستخدم. |

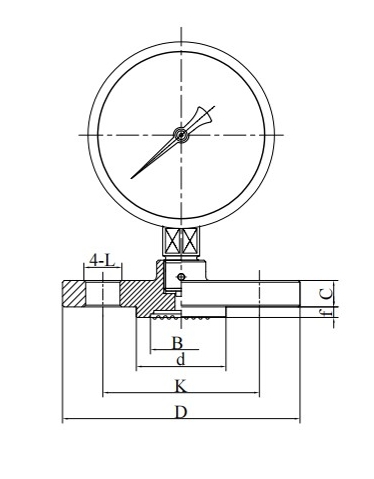

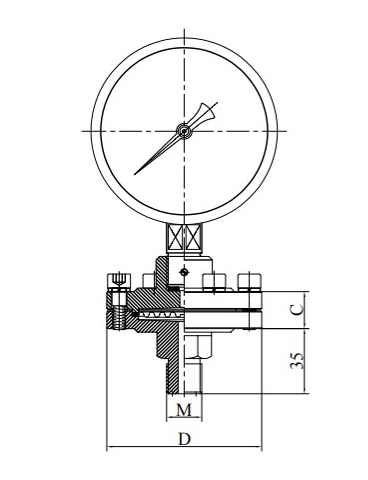

◆ حجم نوع العزل والتركيب التخطيطي:
(مل) واجهة الخيوط | (MF) فتح الوجه شفة |
