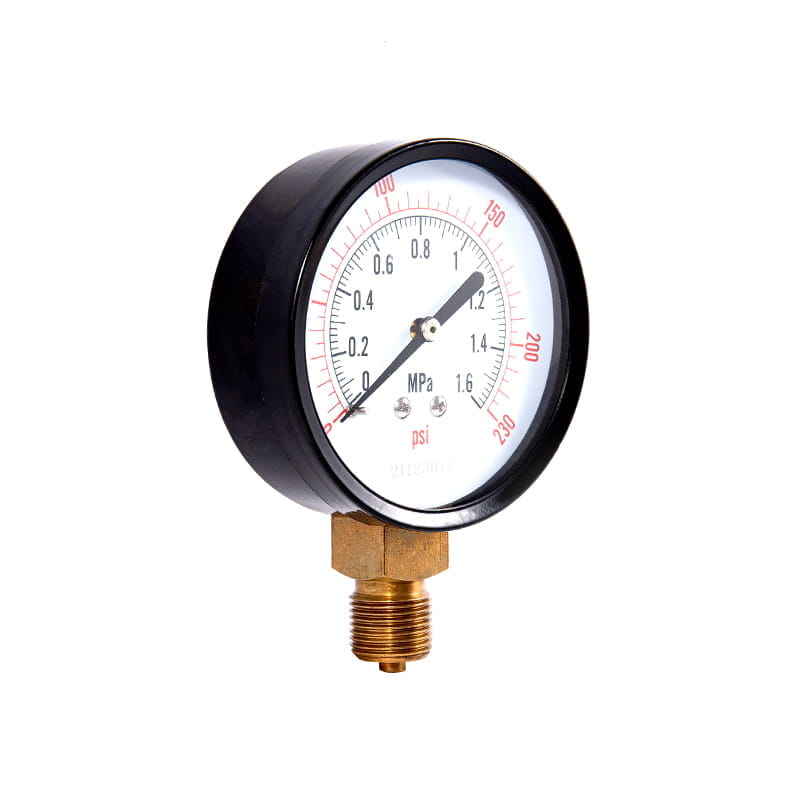

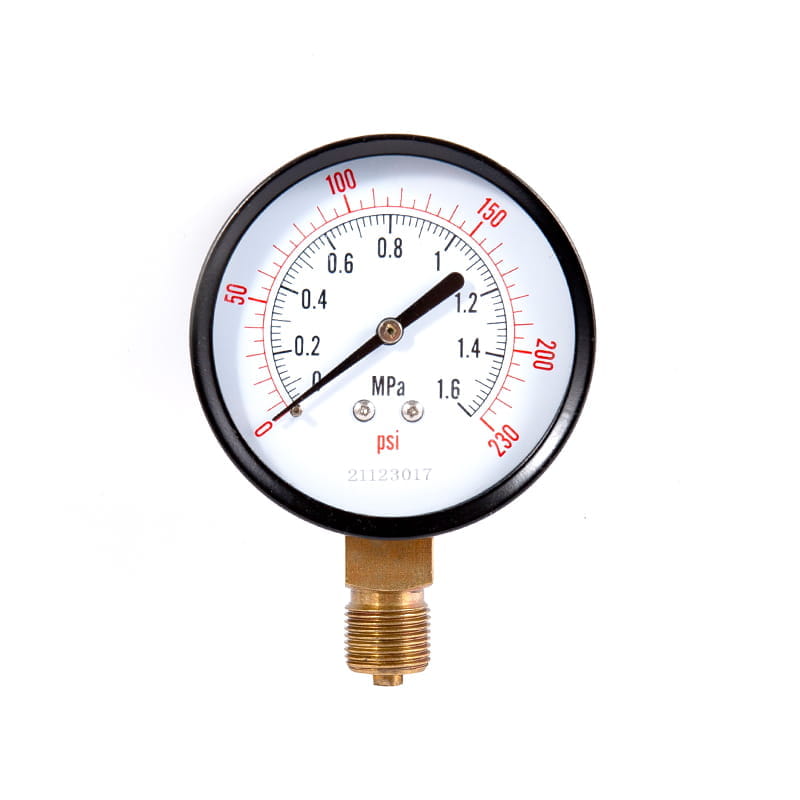

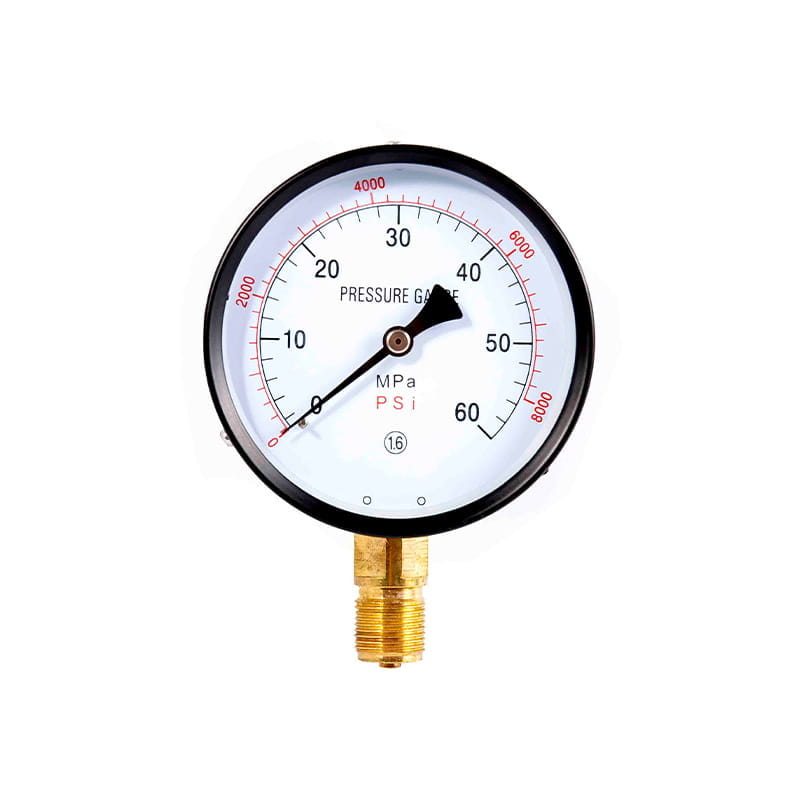

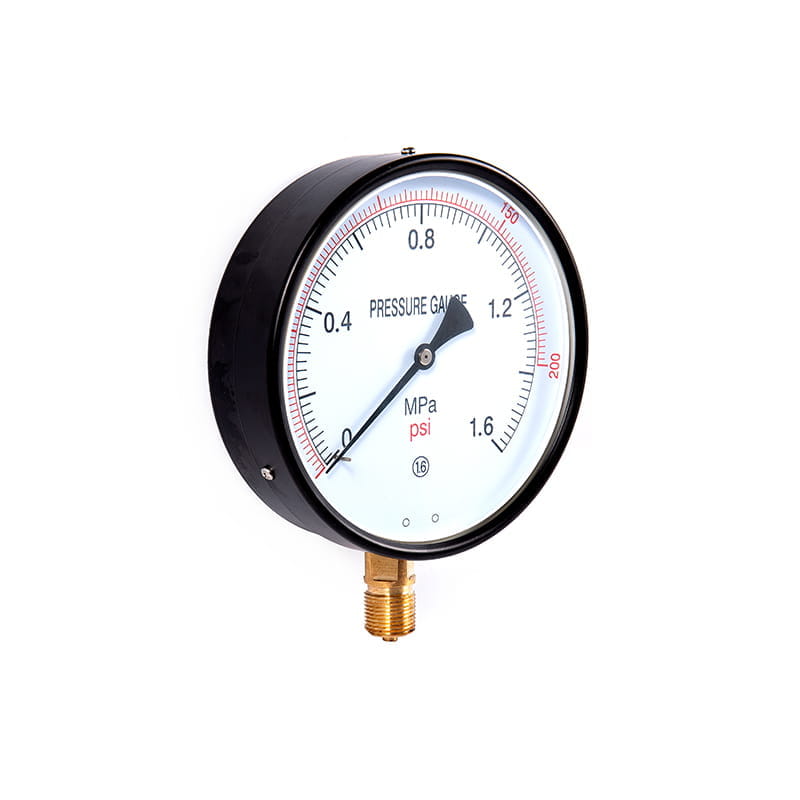

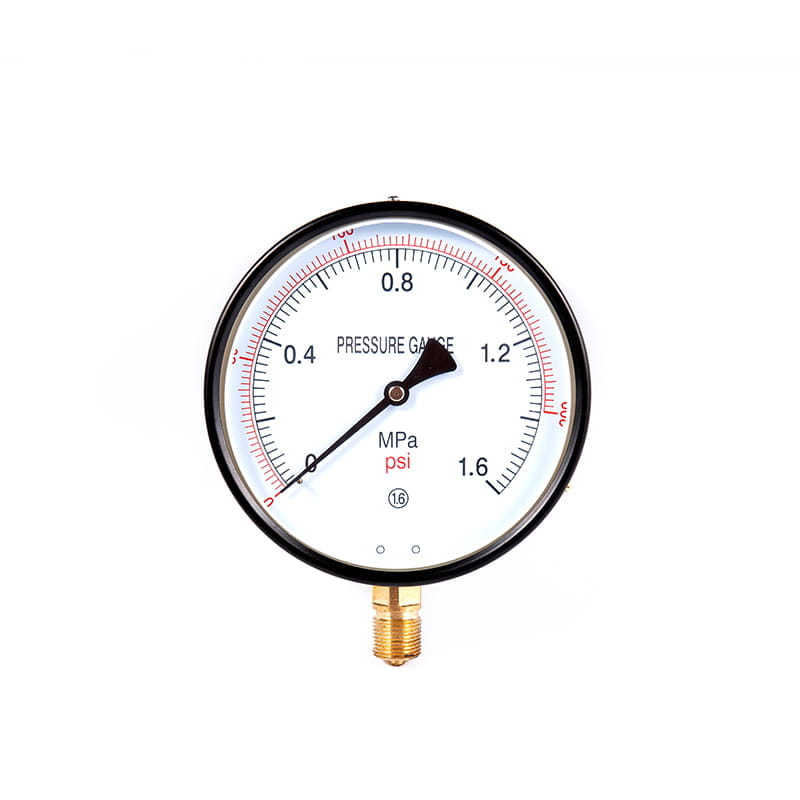

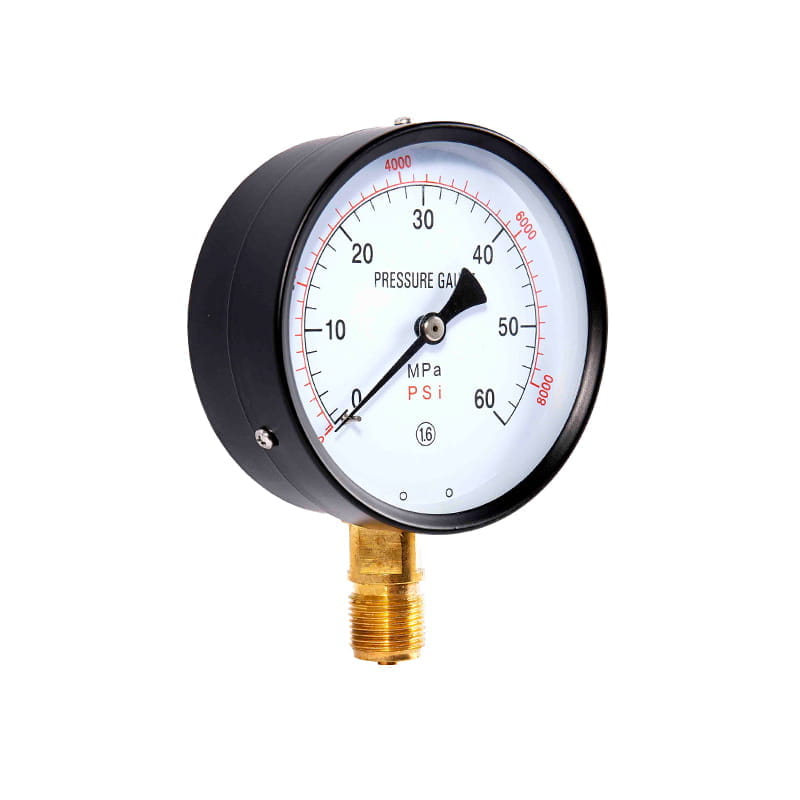

◆ النموذج: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ الاستخدام: هذه السلسلة من الأدوات مناسبة لقياس ضغط السائل أو الغاز أو البخار الذي لا يوجد لديه خطر الانفجار ، لا تتبلور ، ولا تتلوى ، وليس له تأثير تآكل على سبيكة النحاس والنحاس.
◆ في التطبيق العملي ، وفقًا للخصائص الخاصة لوسائل الإعلام المختلفة (مثل حظر النفط ، والوقاية من الحرائق ، ومقاومة التآكل ، وما إلى ذلك) ، فإن متطلبات الأداة مختلفة ، لذلك تستمد هذه السلسلة من الأدوات العديد من الأدوات الخاصة المقابلة ، وقطرها الاسمي ، ونوع التثبيت ، وخيط الموصل ، ومستوى الدقة ، ومدى القياس ، وما إلى ذلك.
1.1 مناسبة لقياس ضغط الوسائط القابلة للاشتعال والمتفجرة. يحظر عليها الاتصال بالمواد الدهنية القابلة للاشتعال. يتم تخليص العلاج قبل مغادرة المصنع ، ويتم اختباره دون شحوم.
1.1.1 yo سلسلة ضغط الأكسجين
1.1.2 مقياس ضغط الهيدروجين سلسلة YH
1.1.3 مقياس ضغط الأسيتيلين سلسلة YY
1.2 المواد المستخدمة مقاومة لتآكل الوسيلة أو الأداة ليس لها تأثير على الوسط ، وتأكد من أن العناصر والواجهات الكشف نظيفة وخالية من الشحوم.
1.2.1 مقياس ضغط الأمونيا من سلسلة YA
1.2.2 مقياس ضغط النيتروجين من سلسلة YDq
◆ المعلمات الفنية ：
|
رقم النموذج |
Y40 |
Y50 |
Y60 |
Y75 |
Y100 |
Y150 |
Y200 |
Y250 |
|
|
القطر الاسمي |
φ 40 |
φ 50 |
φ 60 |
φ 75 |
φ 100 |
φ 150 |
φ 200 |
φ 250 |
|
|
نموذج التثبيت |
ⅰ |
* |
* |
* |
* |
* |
* |
* |
* |
|
ⅱ |
/ |
/ |
* |
/ |
* |
* |
* |
* |
|
|
ⅲ |
* |
* |
* |
* |
/ |
/ |
/ |
/ |
|
|
ⅳ |
/ |
/ |
* |
/ |
* |
* |
/ |
/ |
|
|
ⅴ |
* |
* |
* |
* |
/ |
/ |
/ |
/ |
|
|
ⅵ |
/ |
/ |
* |
* |
* |
* |
/ |
/ |
|
|
موضوع الموصل |
M10 × 1 |
M14 × 1.5 |
M20 × 1.5 |
||||||
|
فئة الدقة |
2.5 |
1.6 |
|||||||
|
نطاق القياس （ MPA ） |
شاغر: -0.1 ～ 0 فراغ الضغط ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 |
||||||||
|
الظروف البيئية للاستخدام |
درجة حرارة: -40 ℃～ 70 ℃ |
||||||||
|
تصنيف الاهتزاز |
الخامس · ح · 3 |
||||||||
|
مادة أنبوب بوردن |
QSN4-0.3 |
||||||||
|
فئة الحماية |
IP54 、 IP65 |
||||||||
|
معايير التنفيذ |
GB/T 1226 |
||||||||
|
ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. |
|||||||||
الأبعاد الخارجية:
|
النوع المباشر الشعاعي (ⅰ) |
النوع المباشر غريب الأطوار المحوري (ⅱ) |
|
النوع المباشر المركز المحوري (III) |
نوع إدراج غريب الأطوار المحوري (IV) |
|
نوع الإدراج المركزي المحوري (V) |
نوع محدب شعاعي (vi) |
|
رقم النموذج |
الأبعاد العامة （ مم ） |
|||||||
|
A |
B |
C |
D |
D0 |
D1 |
D2 |
M |
|
|
Y40 －ⅰ |
38 |
25 |
8.5 |
φ 41 |
/ |
/ |
φ 3.5 |
M10 × 1 |
|
Y40 －ⅲ |
45 |
26 |
/ |
φ 41 |
/ |
/ |
φ 3.5 |
M10 × 1 |
|
Y40 －ⅴ |
38 |
26 |
/ |
φ 41 |
φ 3.5 |
φ 53 |
φ 3.5 |
M10 × 1 |
|
Y50 －ⅰ |
50 |
29 |
9.5 |
φ 52 |
/ |
/ |
φ 4 |
M10 × 1 |
|
Y50 －ⅲ |
54 |
29 |
/ |
φ 52 |
/ |
/ |
φ 4 |
M10 × 1 |
|
Y50 －ⅴ |
47 |
29 |
/ |
φ 52 |
φ 4 |
φ 64 |
φ 4 |
M10 × 1 |
|
Y60 －ⅰ |
54 |
30 |
12 |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
Y60 －ⅱ |
63 |
34 |
18 |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
Y60 －ⅲ |
58 |
30 |
/ |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
Y60 －ⅳ |
45 |
34 |
18 |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
Y60 －ⅴ |
45 |
34 |
/ |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
Y60 －ⅵ |
54 |
30 |
12 |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
Y75 －ⅰ |
62 |
31 |
10 |
φ 75 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
Y75 －ⅲ |
54 |
32 |
/ |
φ 75 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
Y75 －ⅴ |
54 |
32 |
/ |
φ 75 |
φ 5 |
φ 91 |
φ 5 |
M14 × 1.5 |
|
Y75 －ⅵ |
62 |
32 |
10 |
φ 75 |
φ 5 |
φ 91 |
φ 5 |
M14 × 1.5 |
|
Y100 －ⅰ |
89 |
44 |
17 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y100 －ⅱ |
83 |
44 |
30 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y100 －ⅳ |
68 |
44 |
30 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
Y100 －ⅵ |
89 |
44 |
18 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
Y150 －ⅰ |
115 |
49 |
17 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y150 －ⅱ |
88 |
49 |
55 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y150 －ⅳ |
85 |
49 |
55 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
|
Y150 －ⅵ |
115 |
49 |
18 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
|
Y200 －ⅰ |
140 |
53 |
20 |
φ 200 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y200 －ⅱ |
92 |
53 |
53 |
φ 200 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y250 －ⅰ |
165 |
53 |
20 |
φ 250 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
Y250 －ⅱ |
92 |
53 |
53 |
φ 250 |
/ |
/ |
φ 6 |
M20 × 1.5 |
