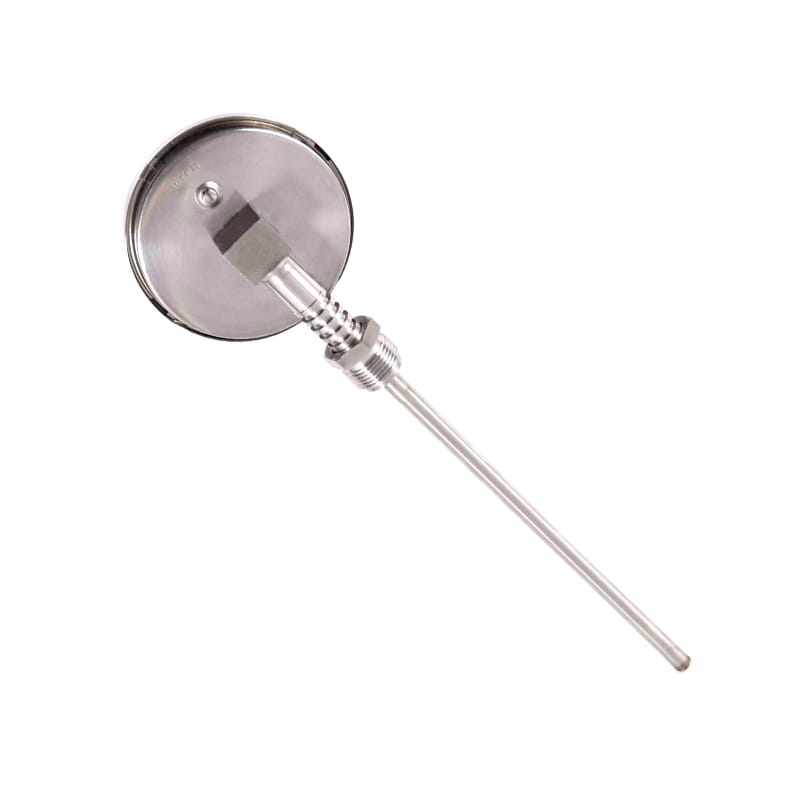

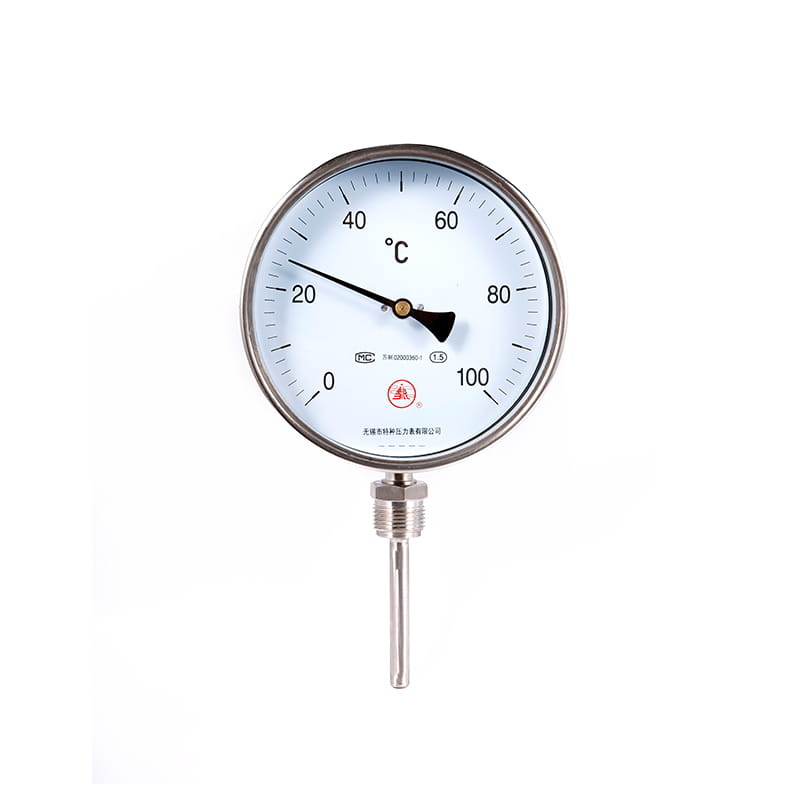

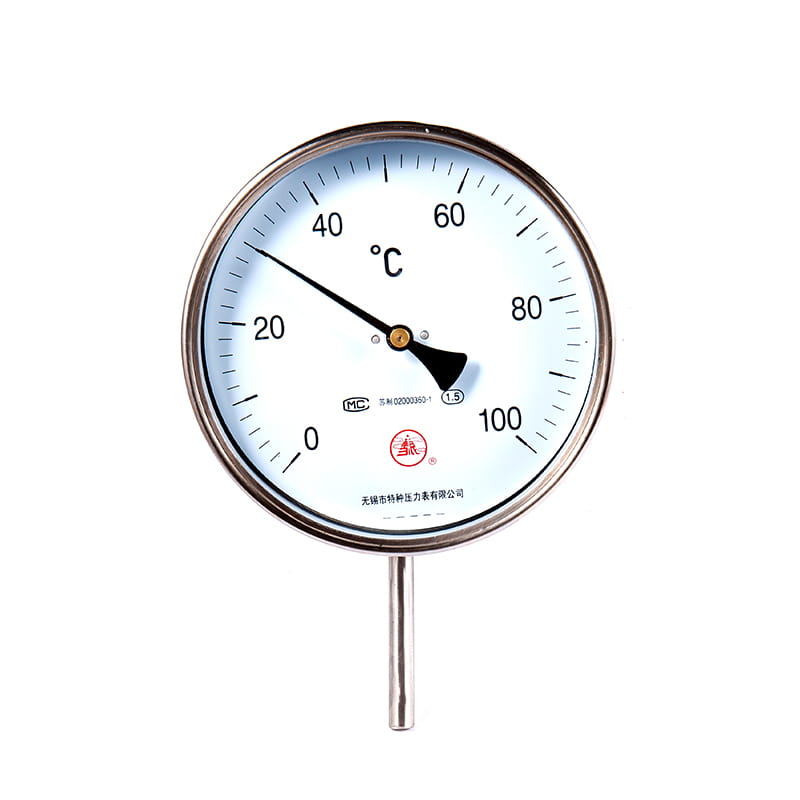

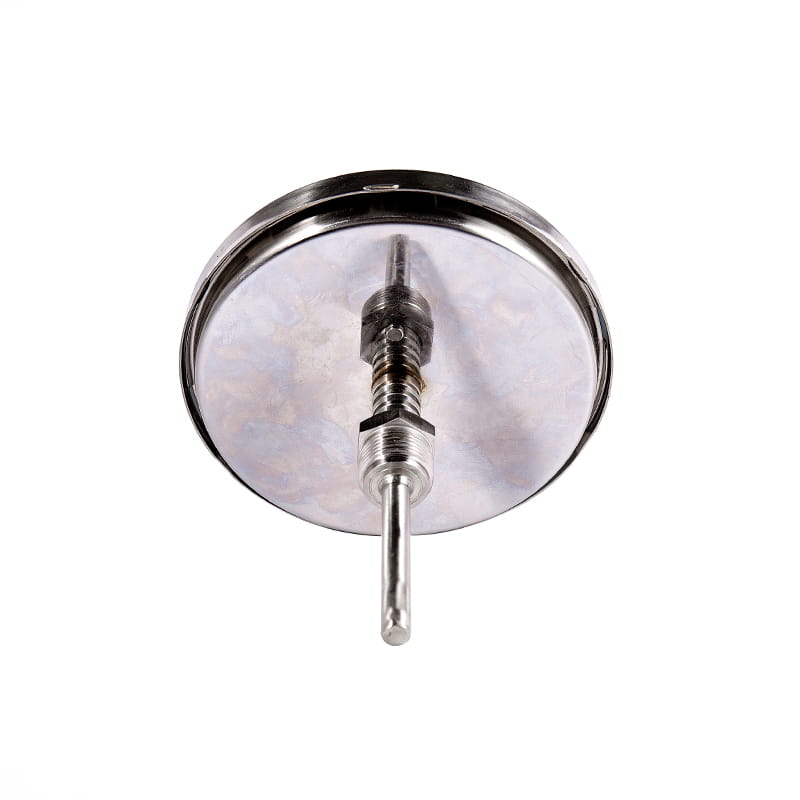

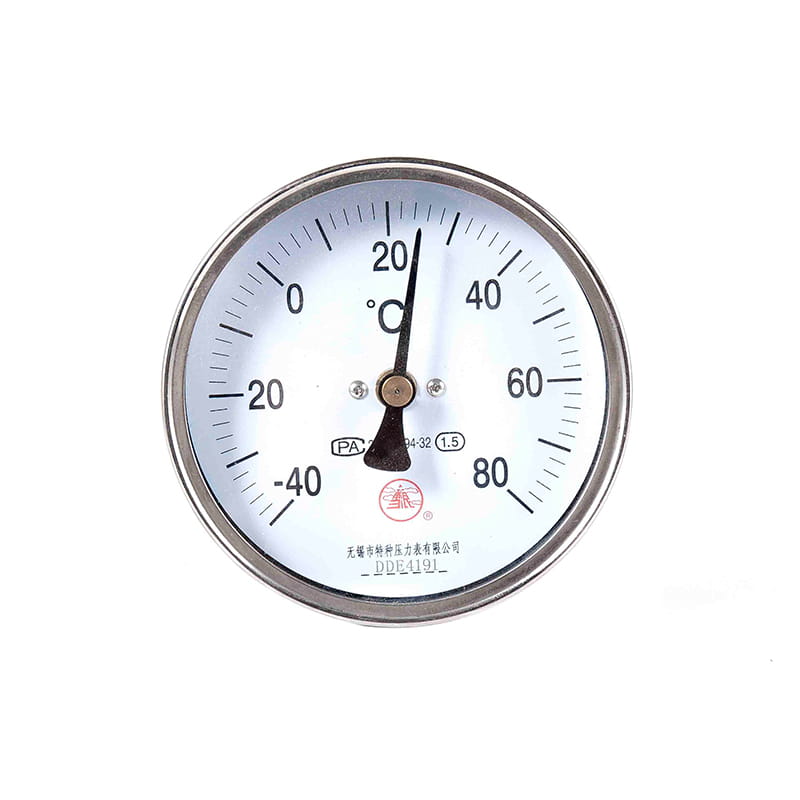

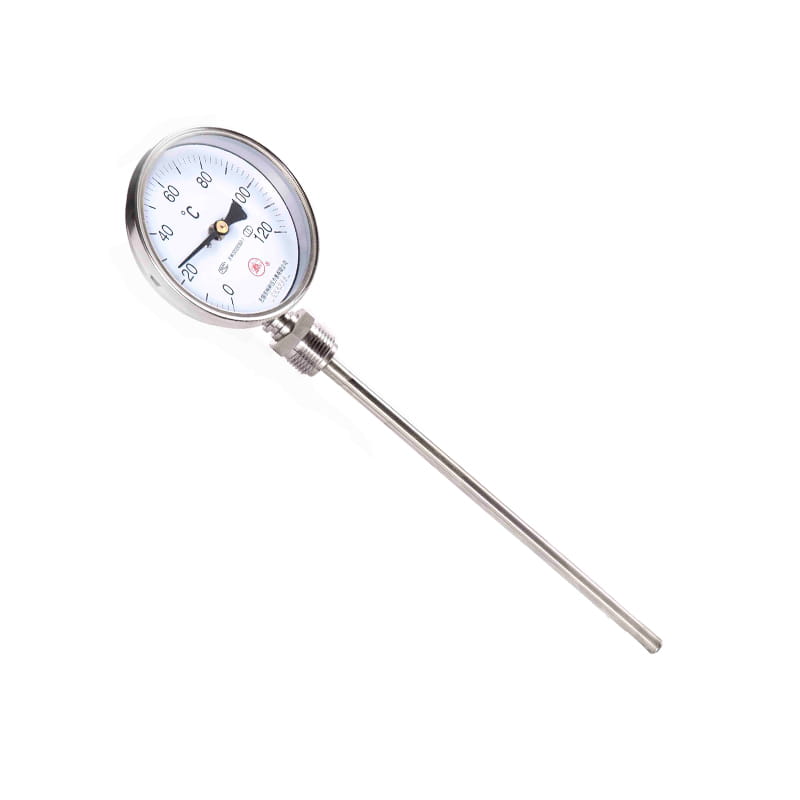

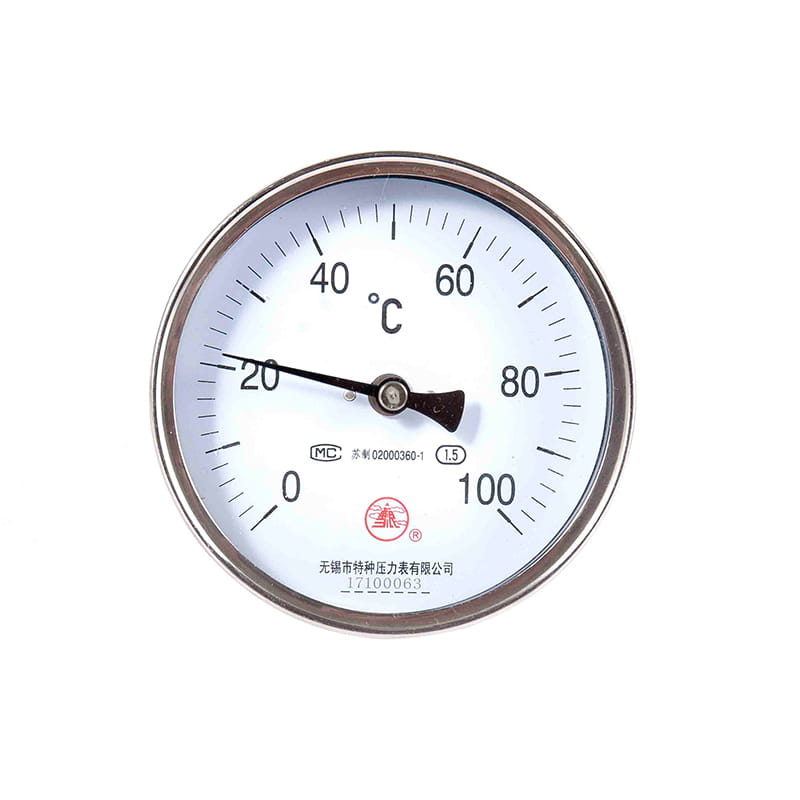

◆ النموذج: WSS-3 WSS-4 WSS-5
المعلمات الفنية:
| نموذج | WSS-3 | WSS-4 | WSS-5 | ||||
| القطر الاسمي ((((( مم ) | 60 | 100 | 150 | ||||
| المواضيع المناسب | M16 × 1.5 | M27 × 2 | |||||
| قطر أنبوب الحماية ( مم ) | 6 | 10 | |||||
| أنبوب الوقاية يقف مع الضغط ( MPA ) | 6.3 | ||||||
| فئة الدقة | 1.5 | ||||||
| نطاق القياس ( درجة مئوية) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |||
| قيمة الخلية ( درجة مئوية) ) | 1 | 1 | 2 | 2 | |||
| نطاق القياس ( درجة مئوية) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |||
| قيمة الخلية ( درجة مئوية) ) | 5 | 5 | 10 | 10 | |||
| طول الإدراج (مم). | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||||
| الوقت ثابت | ≤ 40s | ||||||
| فرض المعيار | JB/T 8803 | ||||||
| ملاحظة: يمكن تحويل مؤشر ترابط المفصل إلى خيوط الأنابيب G1/2 و G3/4 وهكذا وفقًا لمتطلبات المستخدم. | |||||||

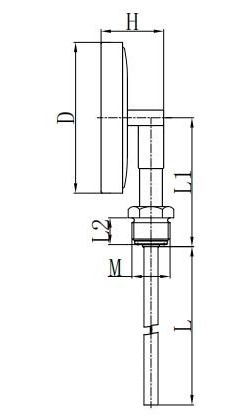

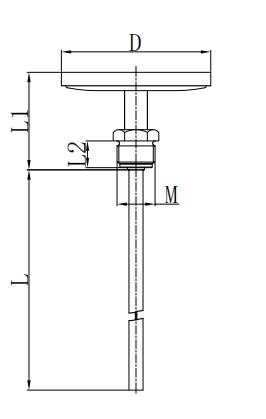

◆ أبعاد:

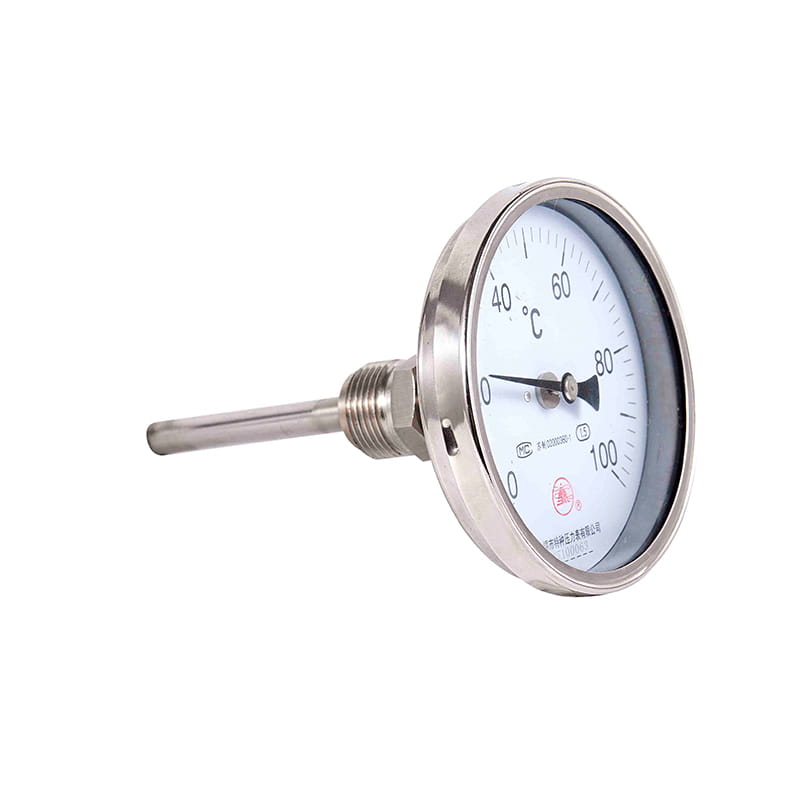

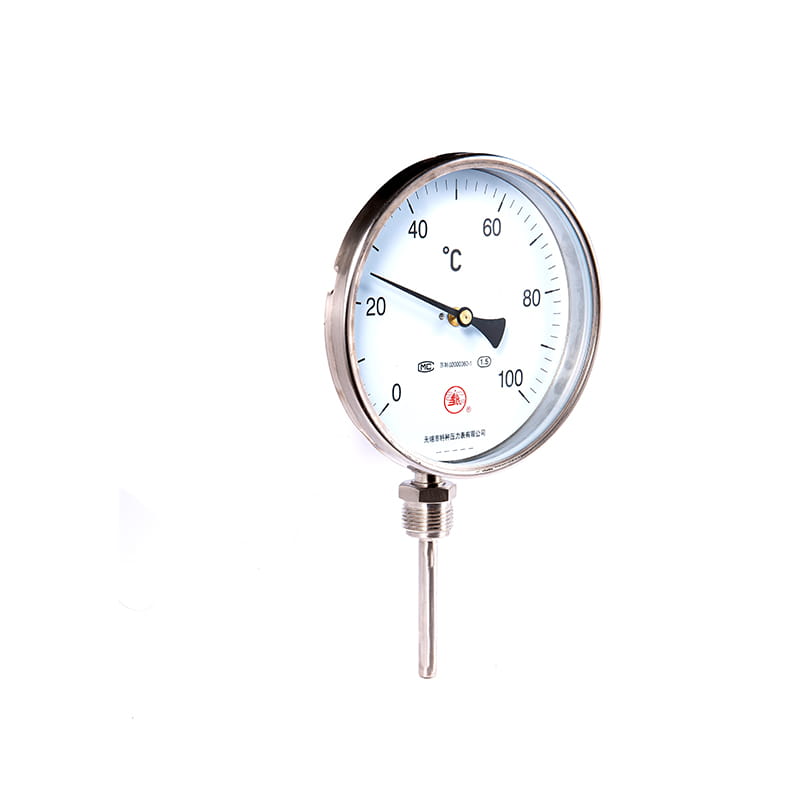

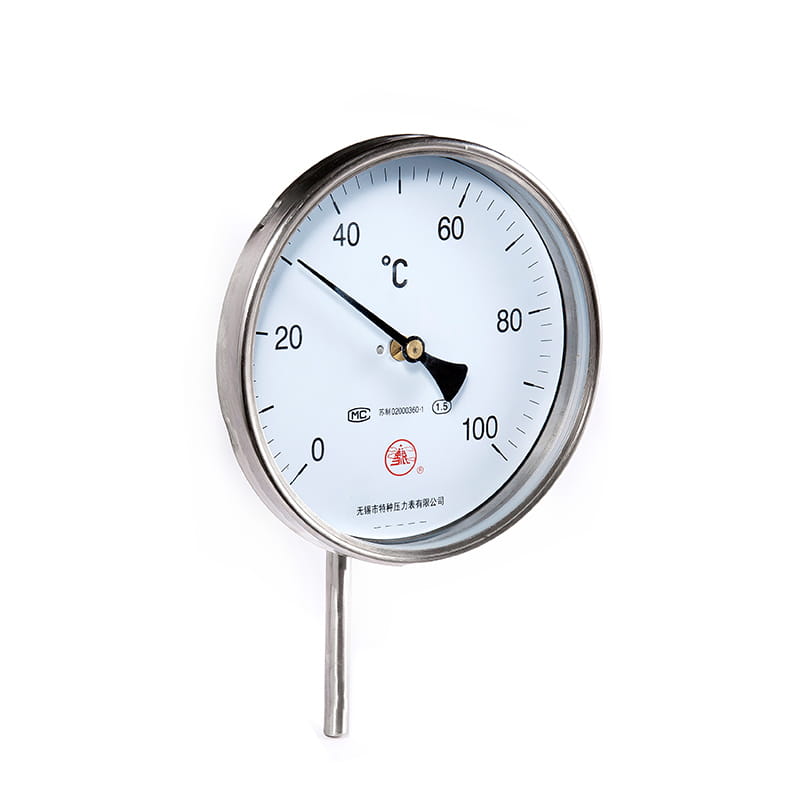

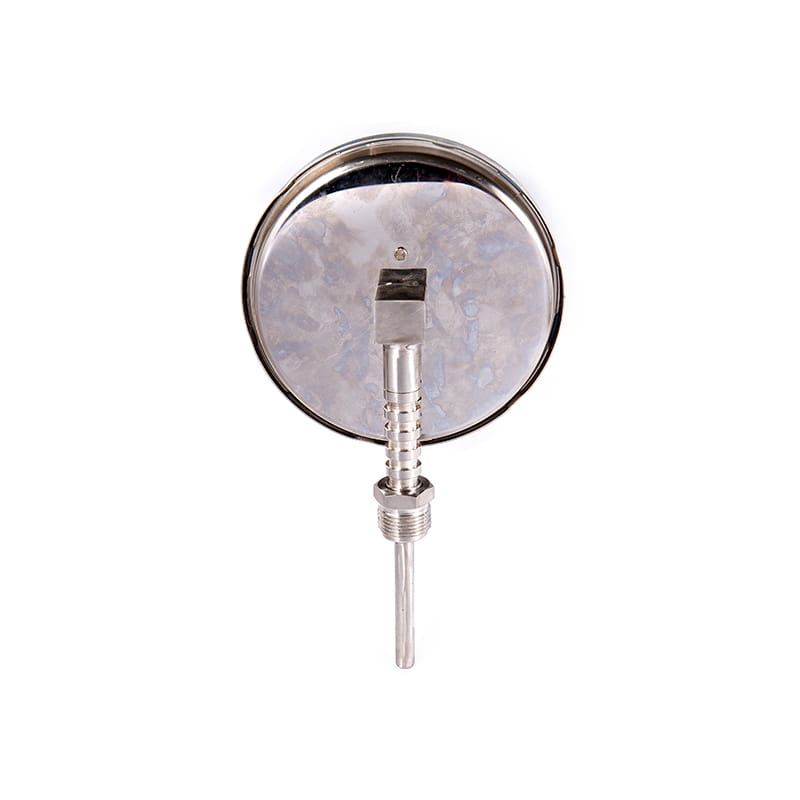

| تصاعد محوري ( 01) | تصاعد شعاعي ( 11 ) |

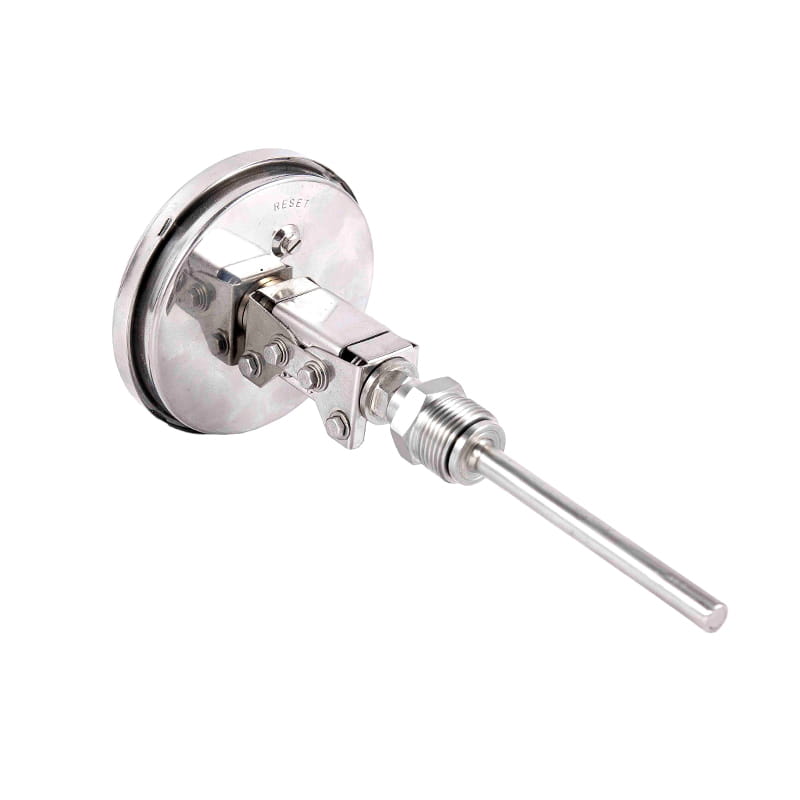

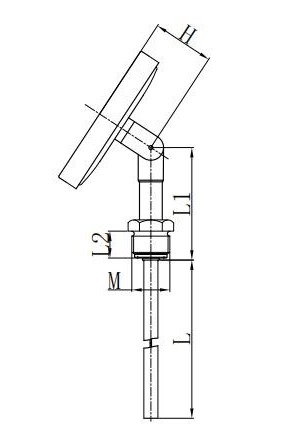

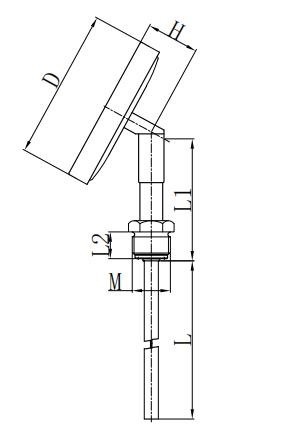

| 120 ⁰ تصاعد ( 21 ) | تصاعد gimbal ( 81 ) |
| نموذج | أبعاد( مم ) | ||||||
| د | ح | ل | L1 | L2 | L3 | م | |
| WSS-30 □ | φ 60 | | 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ； 600 ； ....... 2000 | 62 | 12 | | M16 × 1.5 |
| WSS-31 □ | 46 | 60 | |||||
| WSS-32 □ | 44 | 55 | |||||
| WSS-40 □ | φ 100 | | 72 | 16 | M27 × 2 | ||
| WSS-41 □ | 46 | 94 | |||||
| WSS-42 □ | 44 | 82 | |||||
| WSS-48 □ | 58 | 64 | |||||
| WSS-50 □ | φ 150 | | 72 | 16 | |||
| WSS-51 □ | 46 | 112 | |||||
| WSS-52 □ | 44 | 82 | |||||
| WSS-58 □ | 58 | 64 | |||||
