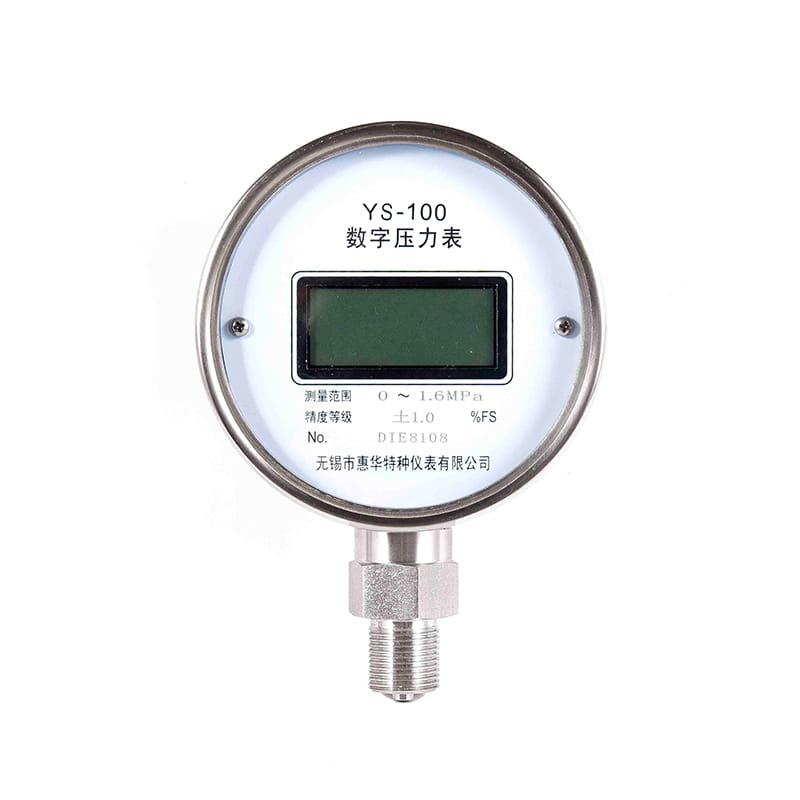

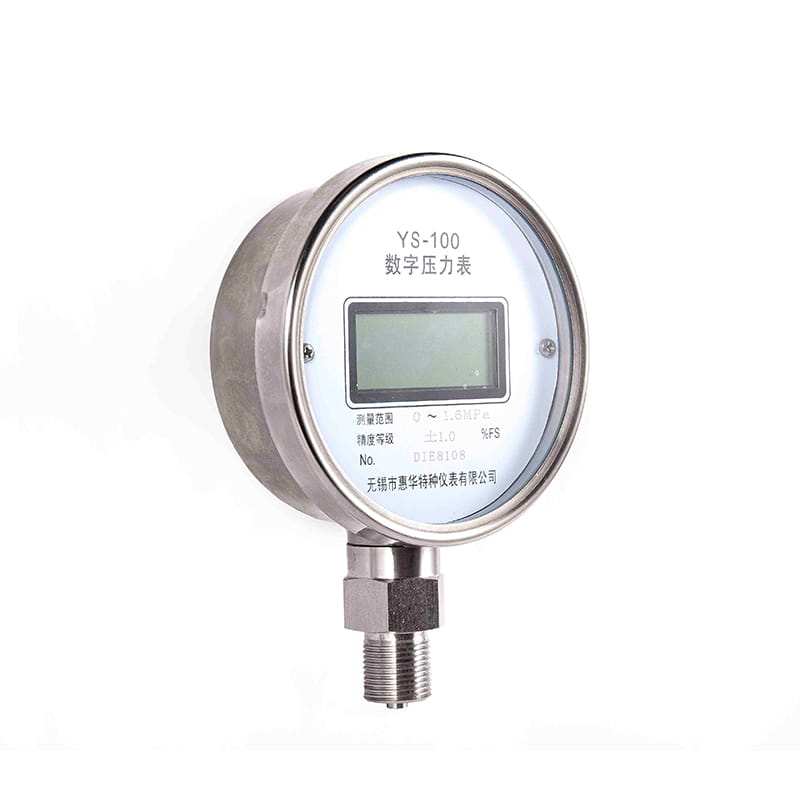

◆ النموذج: YS100 YS150
◆ مقدمة: يحتوي مقياس الضغط الرقمي هذا على شكل جميل وأداء مستقر وقياس دقيق ؛ فهو يجمع بين تكنولوجيا المعالجات الدقيقة الرائدة في العالم وخوارزمية التحويل التناظرية إلى الرقمية المتقدمة لتحقيق دقة عالية وانخفاض استهلاك الطاقة.
اعتماد رقاقة مستوردة ، يمكن أن يحفظ والحفاظ على أعلى قيمة ذروة الضغط وأدنى قيمة وادي الضغط في عملية الحصول على بيانات الأدوات وقياسها. اعتماد تقنية عرض الكريستال السائل على شاشة كبيرة لجعل البيانات واضحة وسهلة القراءة. يمكن استخدام تقنية الإضاءة الخلفية الفريدة بشكل طبيعي في الليل.

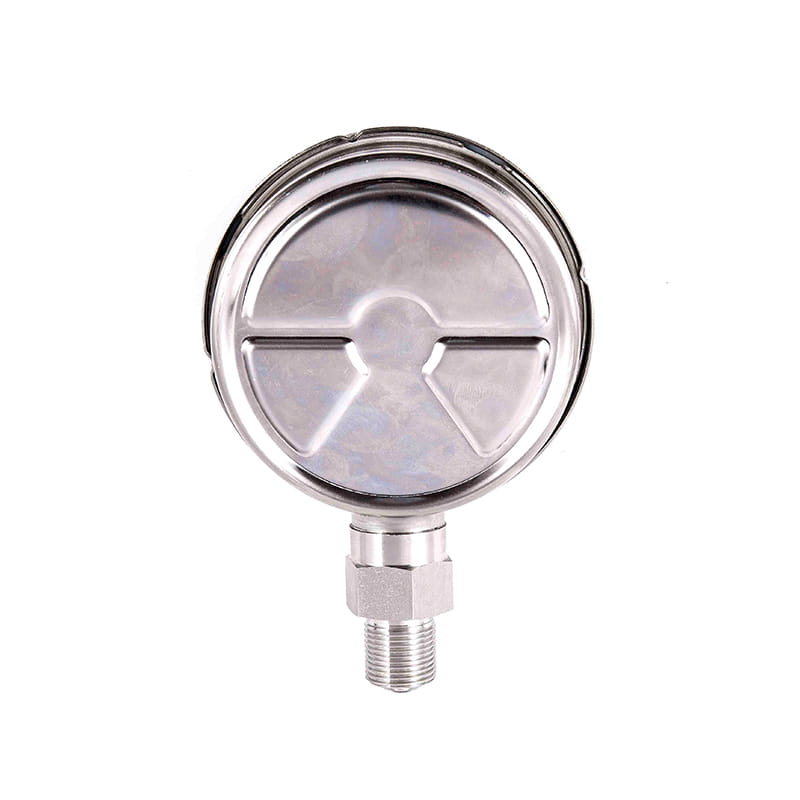

يمكن تطبيق قذيفة مصنوعة من الفولاذ المقاوم للصدأ ، ومقاومة التآكل ، ومقاومة الاهتزاز الميكانيكي ، الجسم ككل باستخدام تقنية الختم ، في مجموعة متنوعة من البيئات المعقدة.
يحتوي هذا المنتج على نفس الأداء مثل مقاييس الضغط الرقمي الأجنبي ، وهو خيار مثالي لاستبدال الأدوات المستوردة والمقاييس الميكانيكية التقليدية.
الاستخدام الرئيسي:
1. يمكن استخدامه لمعايرة أجهزة قياس الضغط العامة ، ومقاييس الضغط الدقيق ، أو شاشات ضغط الدم أو أدوات الضغط الأخرى. يمكن أن يكون أيضًا يمكن أيضًا استخدامه على نطاق واسع لقياس الضغط الدقيق ؛ 2.
2. حقن مياه حقل الزيت ، قياس ضغط المعدات ذات رأس البئر ، ومدخل مضخة خط أنابيب معدات الطاقة وقياس ضغط المخرج ؛ 3.
3. الصناعة البتروكيماوية: الفراغ والضغط الدقيق والغاز المسبق والضغط السائل في عملية الإنتاج
صناعة البتروكيماويات: الفراغ والضغط الدقيق والغاز المسبق والضغط السائل في قياس عملية الإنتاج ؛ 4.
4. تطبيق OEM للنظام الهيدروليكي والتبريد ومراقبة العملية.
5. درجة الحرارة المتوسطة ، ومتوسطة لزج وسائل القياس ؛ 6.
6. مكيفات الهواء ، معدات معالجة الغاز ، أجهزة التنفس الصناعية ، المعدات الطبية ، المنتجات ، الضواغط وقياس الضغط المتساوي للقوة.
قياس القوة.
المعلمات الفنية:
| نموذج | YS-100 | YS-150 | ||||
| القطر الاسمي | φ 100 | φ 150 | ||||
| نوع التثبيت | ⅰ | * | * | |||
| ⅱ | * | * | ||||
| ⅳ | * | * | ||||
| ⅵ | * | * | ||||
| المواضيع المناسب | M20 × 1.5 | |||||
| نطاق القياس | طريقة القياس | فئة الدقة ( ٪ fs) | نطاق درجة حرارة الدقة المضمون | |||
| (0 ~ 60) PA | الضغط التفاضلي | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | الضغط التفاضلي | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | الضغط التفاضلي | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | الضغط التفاضلي | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | ضغط المقياس والضغط التفاضلي | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | الضغط على الضغط والضغط المطلق | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | قياس الضغط | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | قياس الضغط | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | قياس الضغط | 0 ℃ ~ 50 ℃ | ||||
| وحدة الضغط التي تم تقديمها أعلاه السلطة الفلسطينية ويمكن أيضًا استخدام وحدات الضغط الأخرى في التطبيق العملي ، مثل: KGF/CM2 、 حاجِز 、 mbar 、 PSI 、 MMح2O 、 مم 、 أجهزة الصراف الآلي | ||||||
| الظروف البيئية للاستخدام | درجة حرارة: -10 ° C ~ 50 درجة مئوية; Relative humidity: < الضغط الجوي: 86 ~ 106kpa | |||||
| واجهة الاتصال | ★ ميناء التواصل التسلسلي: RS232 ★ معدل باود: 2400 و 4800 و 9600 اختياري (المصنع الافتراضي 9600 ) ★ طول البيانات: 8 أجزاء؛ توقف البتات: 2 أجزاء ★ عنوان العداد: 1 ~ 112 | |||||
| ميزات إضافية | ★ قياس درجة الحرارة: - 30 درجة مئوية ~ 90 درجة مئوية ؛ القرار: ± 0.1 °C ★ تسجيل الذروة: يسجل الحد الأقصى والحد الأدنى لقيم الضغط التي تحدث أثناء القياس ★ إنذار الجهد الزائد: يمكن ضبط عتبة الإنذار بشكل تعسفي ضمن نطاق القياس ★ إغلاق الموقت: يمكنك تعيين مؤقت لإغلاقه | |||||
| الاتصال الهاتفي التناظرية | ★ إشارة مئوية الضغط: يعرض المؤشر النسبة المئوية لمدى قياس الضغط في شكل مروحة ★ مؤشر تقلب الضغط: يشير أرجوحة المؤشر إلى مقدار تقلب قياس الضغط الثانوي المجاور ★ مؤشر عتبة ضغط المنبه للضغط: يتم استخدام ترتيب ثلاثة مؤشرات لإظهار ما إذا كانت قيمة الضغط الحالية تتجاوز عتبة الإنذار | |||||
| عرض على الشاشة | FSTN شاشة LCD 5 أرقام عرض؛ الإضاءة الخلفية الأزرق | |||||
| وضع تزويد الطاقة | بطارية مدمجة (يرجى الرجوع إلى دليل التعليمات لطراز البطارية) | |||||
| تصنيف زلزالي | الخامس · H · 3 | |||||
| حماية الدخول | IP63 | |||||
| فرض المعيار | JB/T 7392 | |||||
| ملاحظة: يمكن أيضًا تحويلها إلى مؤشرات ترابط الأنابيب أو مؤشرات ترابط الأنابيب المدببة وفقًا لمتطلبات المستخدم (انظر دليل التحديد). | ||||||
الأبعاد:
| Direct Direct (I.) | محوري غريب الأطوار (II.) |
| جبل تدفق غريب الأطوار المحوري (رابعا) | جبل محدب شعاعي (السادس) |
| نموذج | أبعاد( مم ) | |||||||
| أ | ب | ج | د | D0 | D1 | D2 | م | |
| YS100- ⅰ | 100 | 48 | 16 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YS100- ⅱ | 152 | 48 | 19 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YS100- ⅳ | 90 | 48 | 19 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YS100- ⅵ | 100 | 48 | 16 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YS150- ⅰ | 113 | 53 | 22 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅱ | 90 | 53 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YS150- ⅳ | 69 | 53 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YS150- ⅵ | 113 | 53 | 22 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
