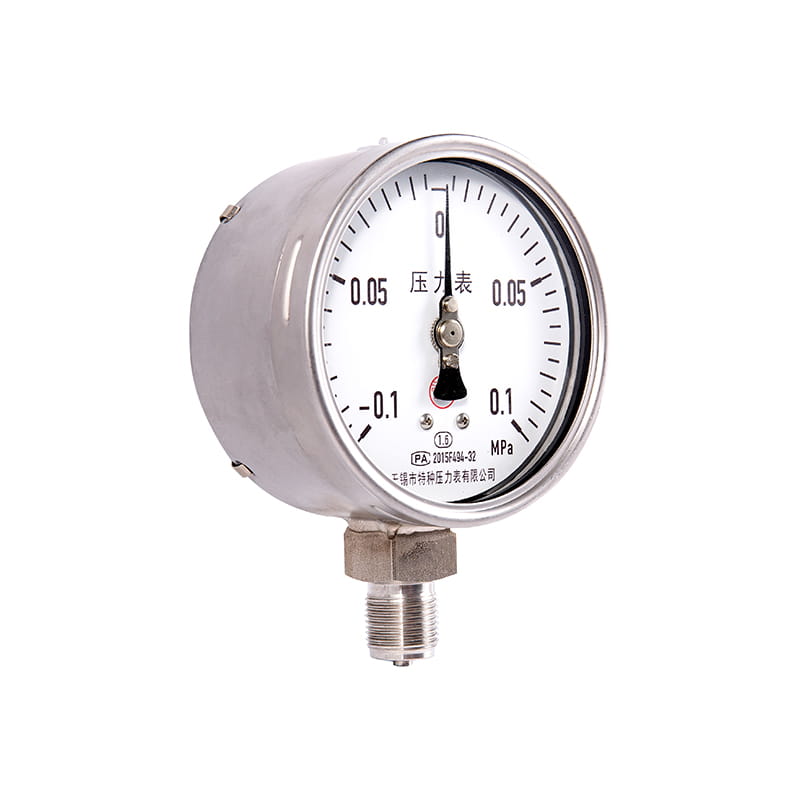

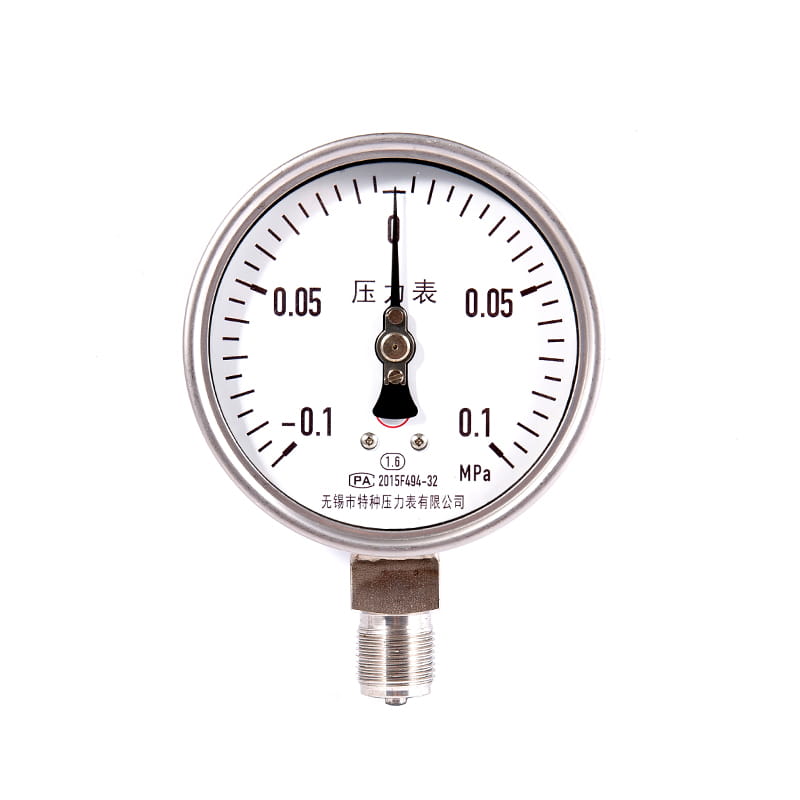

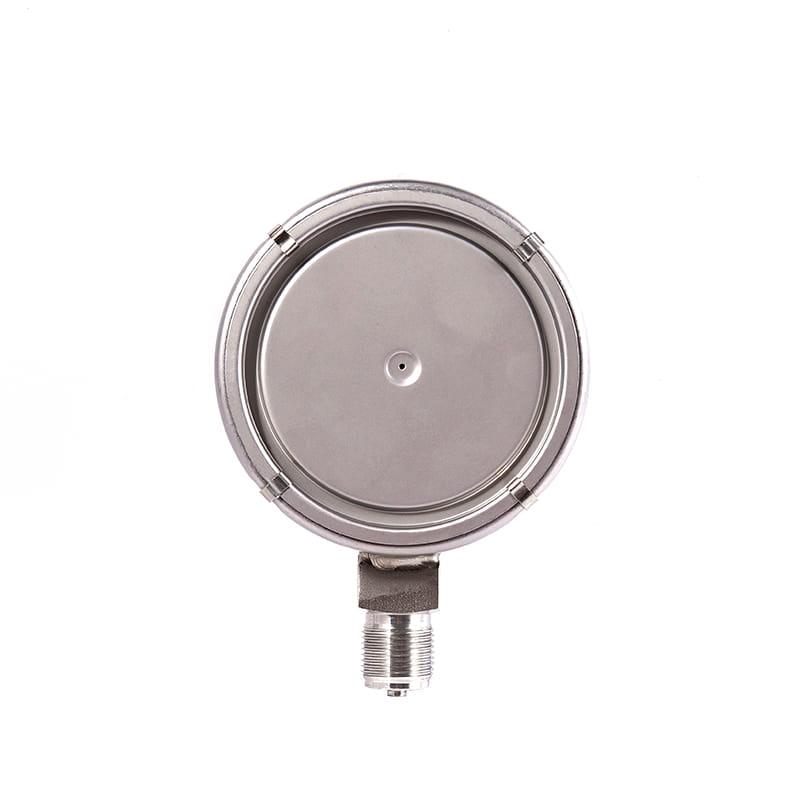

◆ النموذج: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150
◆ الاستخدام: كل هذه السلسلة من المقاييس مصنوعة من الفولاذ المقاوم للصدأ ، مع فتحات السلامة الداخلية وثقوب تخفيف الضغط في الجزء العلوي لإطلاق ضغط مفرط داخل العلبة بسبب التمزق الناجم عن الحمل الزائد أو التعب من العناصر المرنة ، لحماية سلامة المشغلات والمعدات والمرافق المملوءة بالمرافق. مقاييس السلامة المملوءة بالسائل مقاومة للاهتزاز ، مما يمنع الأضرار التي لحقت داخل المقياس بسبب الاهتزاز ، وتزييت المكونات الداخلية لتقليل التآكل والتآكل.
تستخدم هذه المقاييس على نطاق واسع في الحفر والتكرير والكيميائية والغذاء والمستحضرات الصيدلانية والبحرية والمنصات الخارجية وغيرها من الصناعات.
| رقم النموذج | YQ60 | YQ100 | YQ150 | |
| القطر الاسمي | φ 60 | φ 100 | φ 150 | |
| نموذج التثبيت | ⅰ | * | * | * |
| ⅱ | * | * | * | |
| ⅲ | * | / | / | |
| ⅳ | * | * | * | |
| ⅴ | * | / | / | |
| ⅵ | * | * | * | |
| موضوع الموصل | M14 × 1.5 | M20 × 1.5 | ||
| فئة الدقة | 2.5 | 1.6 | ||
| نطاق القياس （ MPA ） | شاغر: -0.1 ～ 0 فراغ الضغط ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| الظروف البيئية للاستخدام | درجة حرارة: -40 ℃～ 70 ℃ | |||
| تصنيف الاهتزاز | الخامس · ح · 3 | |||
| مادة أنبوب بوردن | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| المواد والموصل المادة | 1CR18NI9TI ； SUS304 | |||
| فئة الحماية | IP65 | |||
| معايير التنفيذ | GB/T1226 | |||
| ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. | ||||

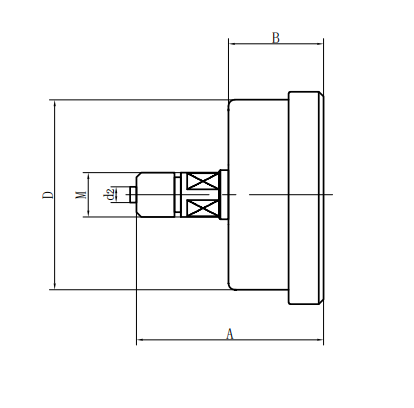

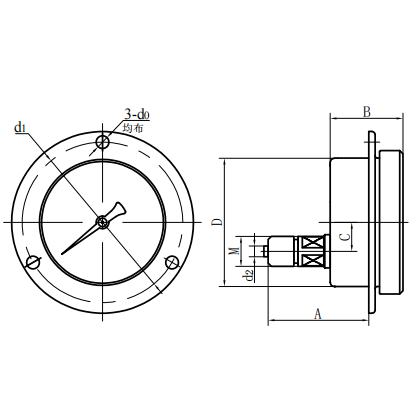

الأبعاد الخارجية:

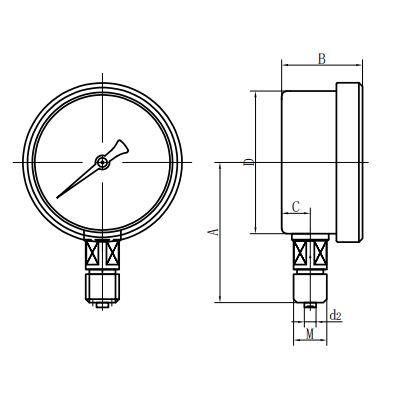

| النوع المباشر الشعاعي (ⅰ) | النوع المباشر غريب الأطوار المحوري (ⅱ) |

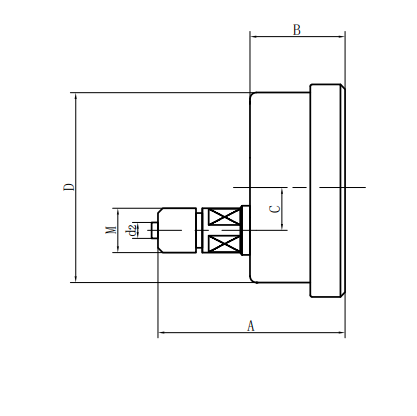

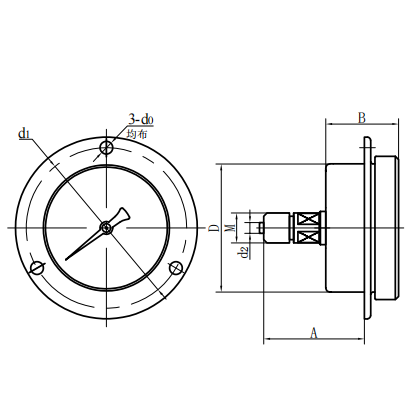

| النوع المباشر المركز المحوري (III) | نوع إدراج غريب الأطوار المحوري (IV) |

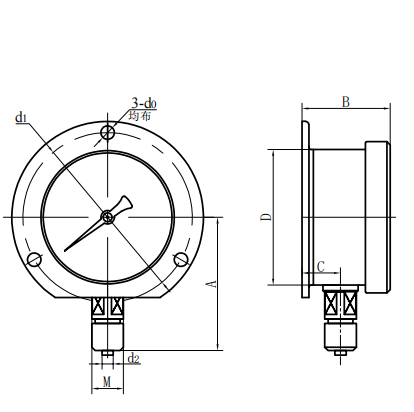

| نوع الإدراج المركزي المحوري (V) | نوع محدب شعاعي (vi) |
| رقم النموذج | الأبعاد العامة （ مم ） | |||||||
| أ | ب | ج | د | D0 | D1 | D2 | م | |
| YQ60- ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YQ60- ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| YQ60- ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YQ60- ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YQ60- ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YQ60- ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YQ100- ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YQ100- ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YQ100- ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YQ100- ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YQ150- ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YQ150- ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YQ150- ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YQ150- ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
