◆ المعلمات الفنية:
| نموذج | CYBN100 | CYBN150 |
| القطر الاسمي | φ 100 | φ 150 |
| نوع التثبيت | محدب شعاعي مثبت واجهات موازية | * | * |
| محدب شعاعي مثبت واجهة ثمانية أحرف | | * |
| نوع التدفق غريب الأطوار غريب الأطوار | * | * |
| نطاق القياس | الضغط التفاضلي نطاق القياس KPA | الاسمي ضغط العمل KPA | الضغط التفاضلي نطاق القياس MPA | الاسمي ضغط العمل MPA |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| فئة الدقة | 2.5 |
| المواضيع المناسب | M20 × 1.5 |
| استخدام درجة الحرارة المحيطة | -40 ℃～ 70 ℃ |
| درجة حرارة الوسيلة لاستخدامها | ≤ 60 ℃ |
| تصنيف مقاومة الاهتزاز | الخامس · ح · 4 |
| تصنيف العلبة | IP65 |
| وزن | تقريبًا 1.5 كجم |
| مادة نظام الدافع | 0CR17NI12MO2 、 SUS316 |
| غلاف ومواد أخرى | 1CR18NI9 、 SUS304 |
| فرض المعيار | JB/T 12015-2014 |
| ملحوظة: 1 . يمكن تخصيص مؤشر الترابط المشترك وفقًا لمتطلبات المستخدم. |

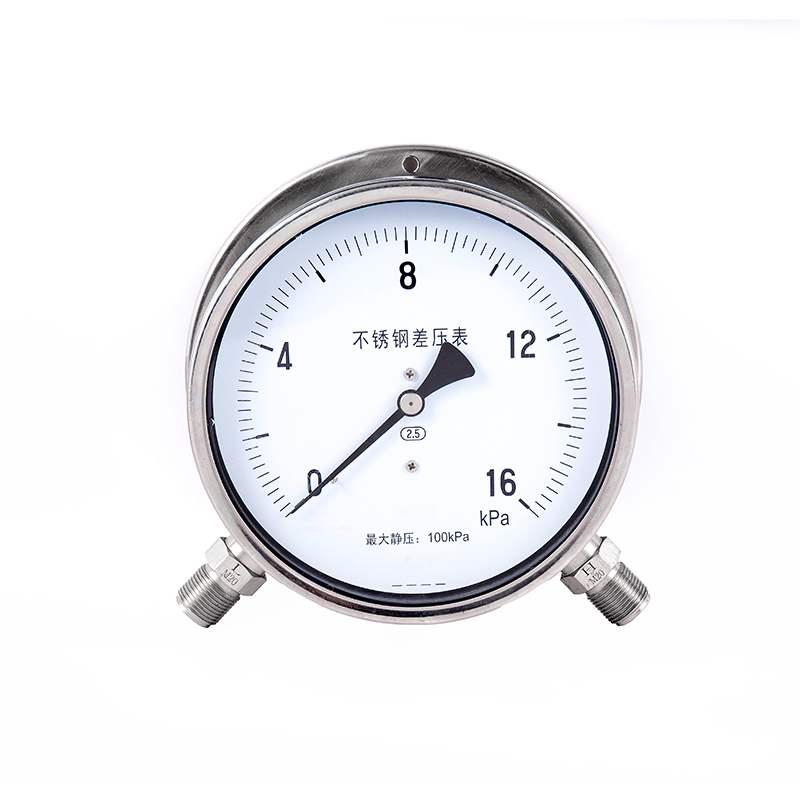

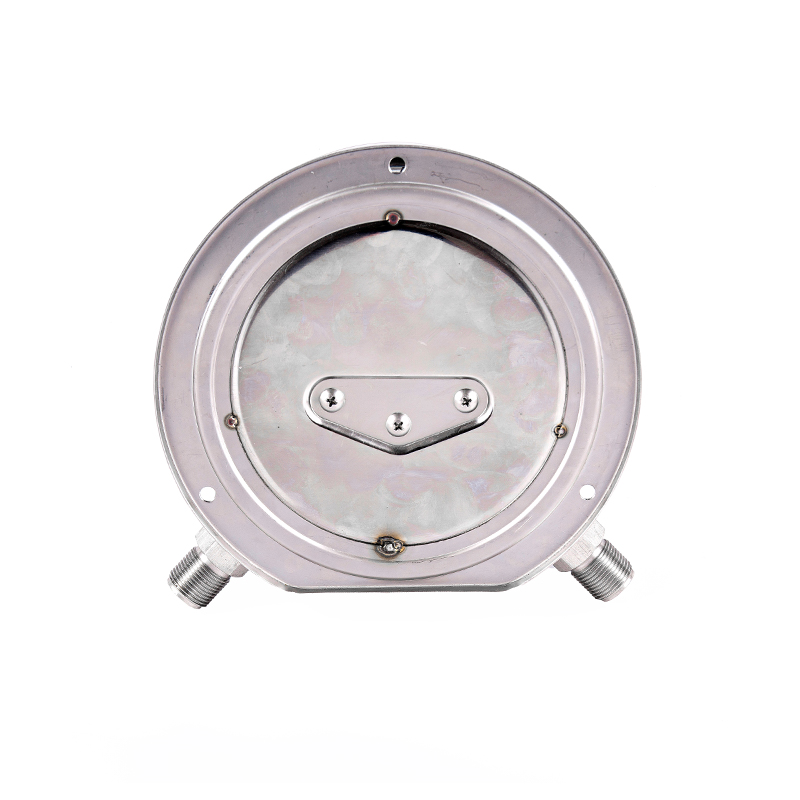

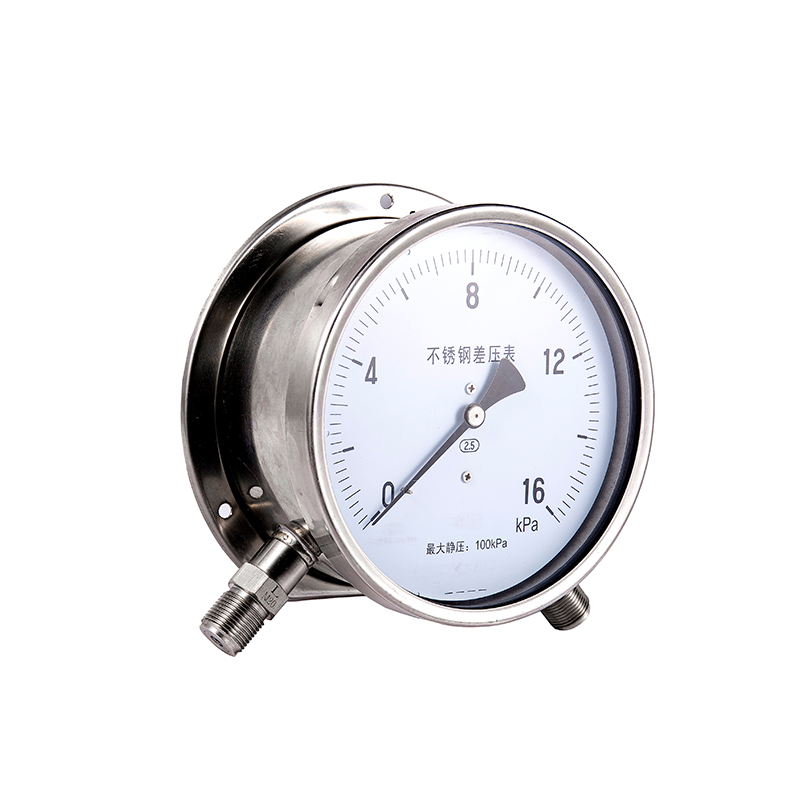

◆ المظهر وحجم التثبيت:

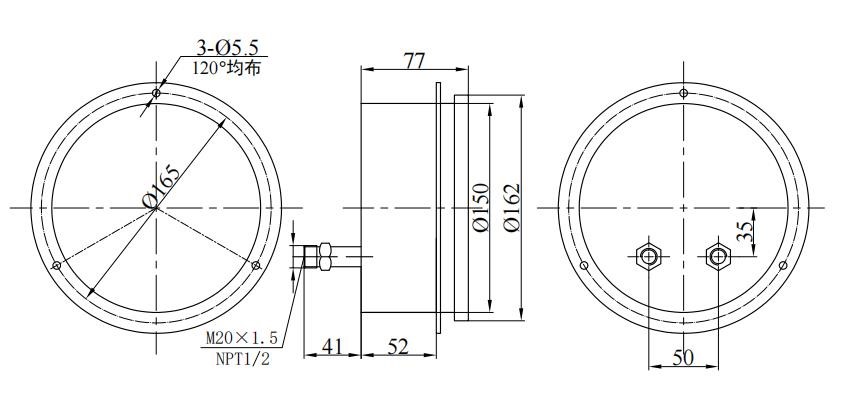

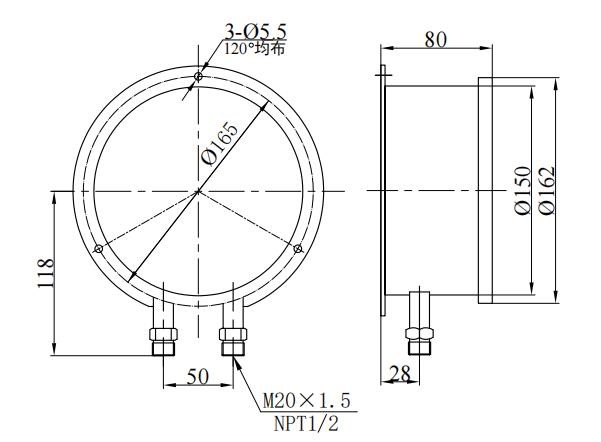

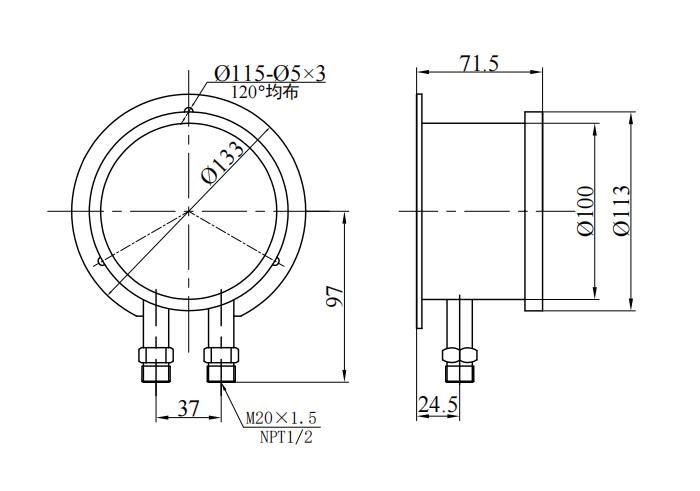

|  CYBN100 واجهات موازية |  CYBN150 واجهات موازية |

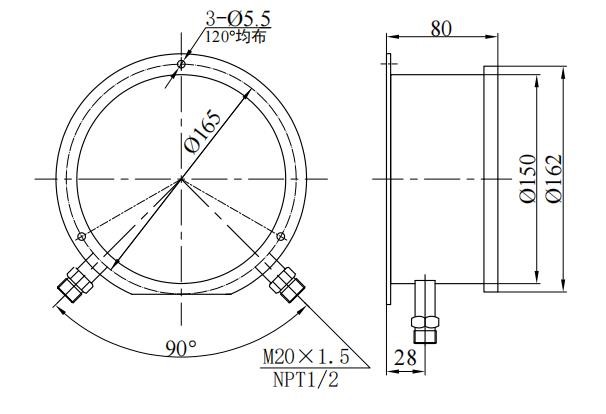

|  CYBN150 واجهة البازي |  CYBN150 غريب الأطوار |
المبدأ الهيكلي:
تتبنى الأداة هيكل أنبوب بوردون مزدوج ، أي أن أنابيب بوردون مثبتة في مواقع متماثلة على جانبي قوس "I". الأقسام العلوية والسفلية من قوس "I" هي النهاية المنقولة والنهاية الثابتة على التوالي ، والوسط متصل بقطعة زنبركية: أنابيب بوردون في حالة موازية ، ويتم توصيلها بمفاصل الجهد العالية والمنخفضة على القناة المنقولة على التوالي: يتم تثبيت آلية نقل العتاد مباشرة على الطرف الثابت مباشرة من الشريحة ، وهي متصلة بالجرد القابل للتجول مباشرةً على الجرد. آلية نقل العتاد.
◆ مبدأ العمل: استنادًا إلى عنصر استشعار الضغط ، يتم استخدام أنببين من بوردون ذات الصلابة نفسها ، لذلك يجبران على إنتاج نفس القوة المركزة تحت نفس الوسيلة المقاسة للتصرف على القوس المتحرك على التوالي ، لأن الجانبين من الشفرة الزنبركية لا ينتجون عن العمل في مؤتمر الأهمية لا يزال لا يتجزأ بعد ذلك من الأسلاك في الأهلية. موضع.
عندما يتم تطبيق ضغوط مختلفة (عمومًا تكون نهاية الضغط العالي أعلى من نهاية الضغط المنخفض) ، فإن قوة أنابيب بوردون التي يتصرفان على الدعم المنقول ليست متساوية ، بحيث يتم توليد الإزاحة المقابلة على التوالي ، ويتم تحوّل آلية نقل الترس وتضخيمها ، ويتم تحديد قيمة الضغط التفاضلي بين الاثنين بعد النقل بعد ذلك.
الاحتياطات:
1 يجب تثبيت الأداة رأسياً في موضع يكون في نفس مستوى نقطة القياس ، وإلا يجب أن يؤخذ الخطأ الإضافي الناجم عن اختلاف مستوى السائل في الاعتبار.
2 . موصل الصك المميز " ح " أو " "هي نهاية الجهد العالي ، والذاتية التي تحمل علامة" ل " أو " - "هي نهاية الجهد المنخفض ، ولا يمكن عكسها أثناء التثبيت.
3 . عندما تقيس الأداة الضغط التفاضلي ، يمكن استخدام قيمة الضغط التفاضلي في الداخل 75 ٪ من الحد الأعلى لنطاق المقياس ، وينبغي أن لا تتجاوز القيمة القصوى للضغط الثابت للنظام الحد الأقصى لقيمة الضغط الثابت المحدد بواسطة الأداة.
4. كما هو مبين في الشكل 4 ، صمام الرصيد (السلامة) (صمام 1 ) يجب ضبطها أمام منافذ إدخال الضغط العالية والمنخفضة للأداة أثناء التثبيت ، ويجب أن تكون في الموضع المفتوح ، ويجب إغلاق صمام التوازن بعد الصمام 2 و صمام 3 يتم فتحها جميعًا.
5 . قبل الاستخدام ، يجب أن تتحقق الأداة بعناية من درجة التآكل الناجم عن الوسيلة المقاسة ، حتى لا تتسبب في تلف التآكل المبكر لأنبوب بوردون.
6 . عندما يتم الحفاظ على الأداة بانتظام ، إذا كان يجب فتح غطاء العداد ، فمن المستحسن استخدام أدوات خاصة.
7 . عندما تتأثر الأداة بتغيرات درجات الحرارة ويزيد خطأ الإشارة ويؤثر على دقة القياس ، يمكن قطع مدرب المكونات في العلبة لجعل داخل وخارج العلبة التواصل ويتم موازنة ضغط الهواء.
◆ إشعار الطلب:
عند طلب الأداة ، يجب أن يشير المستخدم إلى:
1. الاسم والنموذج ، نطاق الضغط التفاضلي ، الحد الأقصى للضغط الثابت ، وحدة القياس ، مستوى الدقة ؛
2. حجم موضوع المفصل: تقليدي M20 × 1.5 و NPT1/2 (أو محدد العميل) ؛
3. ملاحظة: يمكن تخصيص ثلاث مجموعات صمام نيابة عن المستخدمين (الصمامات 1 ~ 3 في الشكل 4 )
