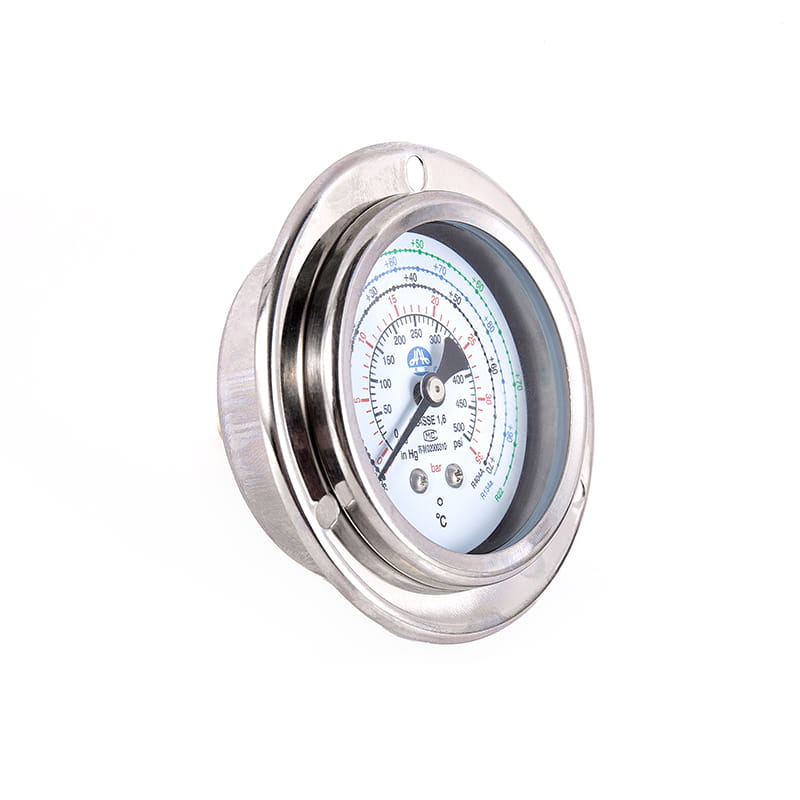

◆ النموذج: YLM60 YLM100 YLM150
◆ التطبيق: هذه السلسلة من الأدوات هي أدوات خاصة للكشف عن درجة حرارة منخفضة أو وسط تبريد خاص ، وتستخدم بشكل رئيسي في ثلاجة تكييف الهواء أو مبرد الماء أو مجفف الهواء أو نظام مجموعة عداد المبرد.
يمكن أن يجعل أيضًا لوحات مختلفة من المبردات متعددة العلامات وفقًا لمتطلبات العملاء ، وهناك العديد من أنواع الأغطية والحالات (النمط السويسري) للعملاء للاختيار.
نظرًا لتصميم الموصل المحسّن والاعتبارات الخاصة في اختيار مواد اللحام ومكونات استشعار الضغط ، فإن هذه السلسلة من المنتجات لها خصائص ممتازة من مضادات التسرب ، ونبض مضاد للضغط ومكافحة المعايرة ، وبالتالي يتم تحسين جودة الأداة إلى حد كبير ، والخلط وفقدان نظام التبريد بسبب مشكلات جودة المنتج.
◆ المعلمات التقنية ：
| رقم النموذج | YLM60 | YLM100 | YLM150 | |
| القطر الاسمي | φ 60 | φ 100 | φ 150 | |
| نوع التثبيت | ⅰ | * | * | * |
| ⅱ | * | * | * | |
| ⅲ | * | / | / | |
| ⅳ | * | * | * | |
| ⅴ | * | / | / | |
| ⅵ | * | * | * | |
| موضوع الموصل | M14 × 1.5 | M20 × 1.5 | ||
| فئة الدقة | 2.5 | 1.6 | ||
| نطاق القياس （ MPA ） | الجهد المنخفض ： （－ 30 ~ 0 ....... 15 ） كجم ， 1.8mpa القمعية ： 0 ~ 35 ） كجم ， 3.8MPA | |||
| مواصفات نوع الوسائط | R134A 、 R22A 、 R404A 、 R407A | |||
| الظروف البيئية للاستخدام | درجة حرارة: -20 ℃～ 60 ℃； الرطوبة النسبية ： ≤ 80 ٪ | |||
| تصنيف الاهتزاز | الخامس · ح · 3 | |||
| فئة الحماية | IP54 | |||
| معايير التنفيذ | GB/T 1226 | |||
| ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. | ||||

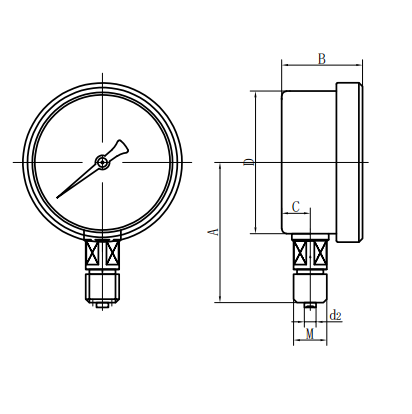

الأبعاد الخارجية:

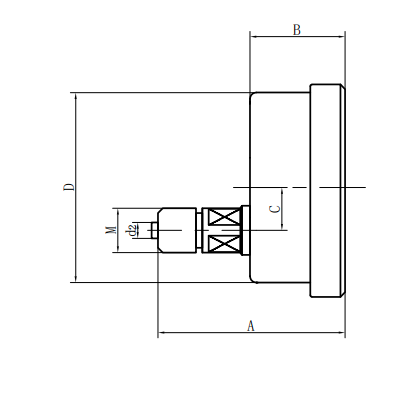

| النوع المباشر الشعاعي (ⅰ) | النوع المباشر غريب الأطوار المحوري (ⅱ) |

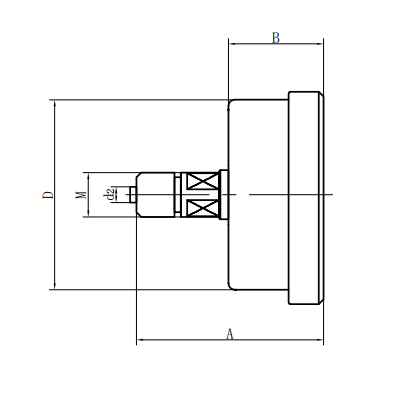

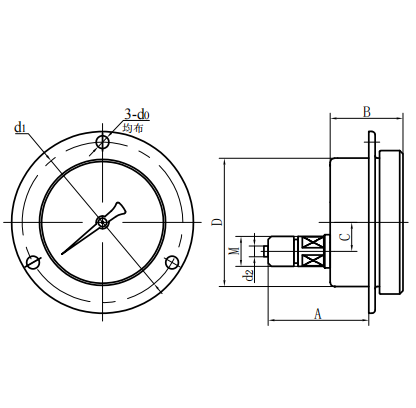

| النوع المباشر المركز المحوري (III) | نوع إدراج غريب الأطوار المحوري (IV) |

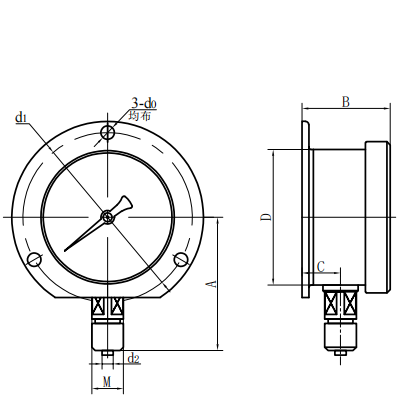

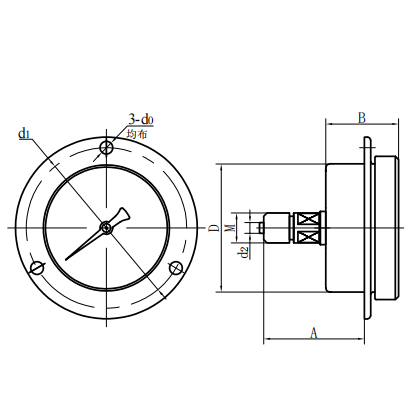

| نوع الإدراج المركزي المحوري (V) | نوع محدب شعاعي (vi) |
| رقم النموذج | الأبعاد العامة （ مم ） | |||||||
| أ | ب | ج | د | D0 | D1 | D2 | م | |
| YLM60 －ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YLM60 －ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | | |
| YLM60 －ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YLM60 －ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | | |
| YLM60 －ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YLM60 －ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YLM100 －ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YLM100 －ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YLM100 －ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YLM100 －ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YLM150 －ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YLM150 －ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YLM150 －ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YLM150 －ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
