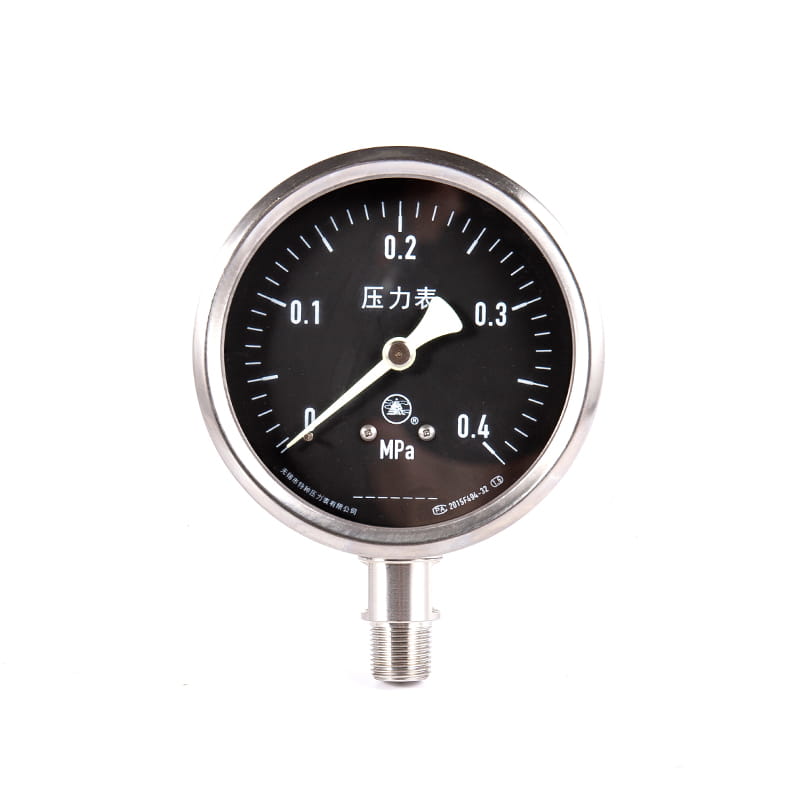

◆ النموذج: YC40 YC50 YC60 YC75 YC100 YC150
◆ الاستخدام: هذه السلسلة من الأدوات مناسبة لقياس ضغط السائل والغاز والبخار ووسائط السوائل الأخرى دون خطر الانفجار أو التبلور أو التصلب على السفن والمعدات ذات الصلة.
هذه السلسلة من الأدوات لها نوع مضيء ، في المقياس الرئيسي للاتصال الهاتفي والطرف الأمامي للمؤشر مغلفة بعامل مضيء دائم أو سلبي ، بحيث يمكن قراءة قيمة الضغط بوضوح في الظلام.
تم إغلاق قذيفة هذه السلسلة من الأدوات بالكامل ولديها مقاومة معينة لتآكل مياه البحر ، وبالتالي حماية المكونات الداخلية للأداة من الأضرار والتآكل بواسطة الأمواج ومياه البحر.
يمكن أيضًا امتلاء هذه السلسلة من الأدوات بزيت التخميد منخفض السطوح في القشرة ، مع القدرة على مقاومة اهتزاز بيئة العمل الناتجة عن سوء الأحوال الجوية في البحر ونبض الضغط المتوسط.
تستخدم هذه السلسلة من الأدوات بشكل أساسي في الشحن البحري ، وحقول النفط والغاز البحرية ، ومنصات الحفر البحرية ، والتعدين في قاع البحر ، والملاحة الداخلية وغيرها من الصناعات.
◆ المعلمات التقنية ：
| رقم النموذج | YLM60 | YLM100 | YLM150 | |
| القطر الاسمي | φ 60 | φ 100 | φ 150 | |
| نوع التثبيت | ⅰ | * | * | * |
| ⅱ | * | * | * | |
| ⅲ | * | / | / | |
| ⅳ | * | * | * | |
| ⅴ | * | / | / | |
| ⅵ | * | * | * | |
| موضوع الموصل | M14 × 1.5 | M20 × 1.5 | ||
| فئة الدقة | 2.5 | 1.6 | ||
| نطاق القياس （ MPA ） | شاغر: -0.1 ～ 0 فراغ الضغط ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 |
| الظروف البيئية للاستخدام | درجة حرارة: -40 ℃～ 70 ℃ |
| تصنيف الاهتزاز | النوع العادي ： الخامس · ح · 3 ； النوع الزلزالي (النوع المليء بالسائل) ： الخامس · ح · 4 |
| مادة أنبوب بوردن | QSN4-0.3 、 OCR18NI12MO2TI |
| المواد والموصل المادة | 1CR18NI9TI ； SUS304 |
| فئة الحماية | IP65 |
| معايير التنفيذ | GB/T 1226 ； JB/T 6804 |
| ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. | |

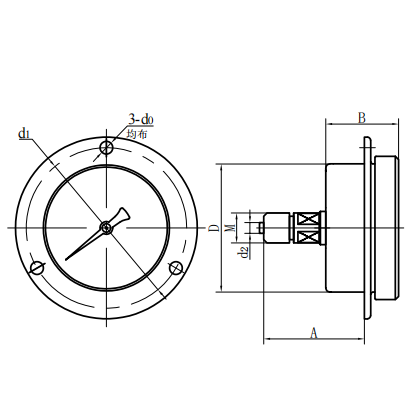

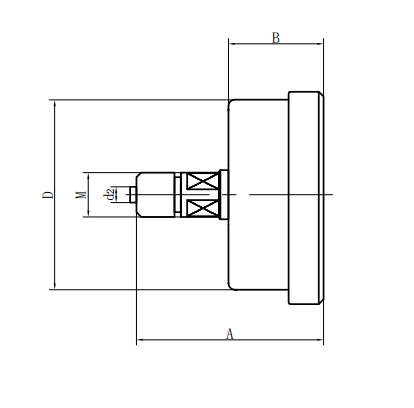

الأبعاد الخارجية:

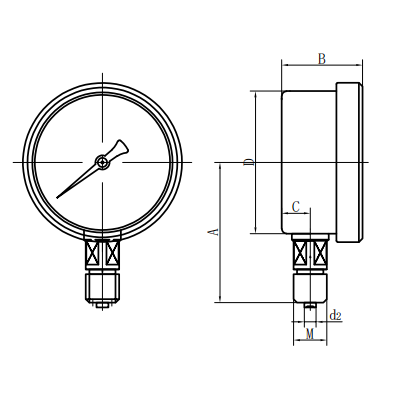

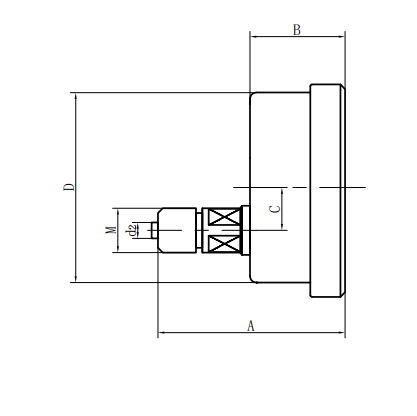

| النوع المباشر الشعاعي (ⅰ) | النوع المباشر غريب الأطوار المحوري (ⅱ) |

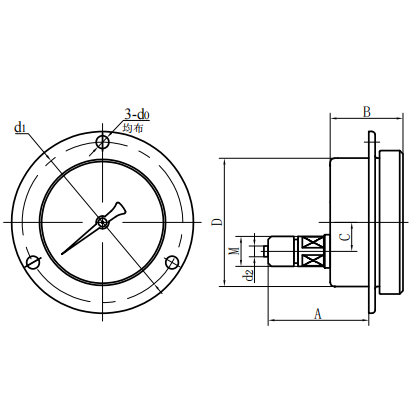

| النوع المباشر المركز المحوري (III) | نوع إدراج غريب الأطوار المحوري (IV) |

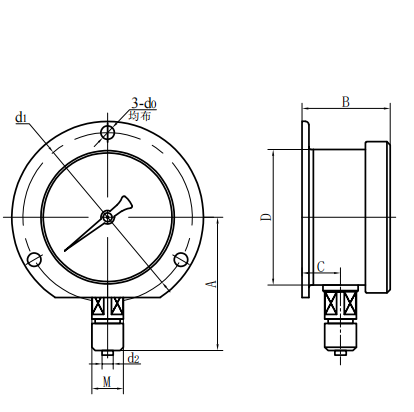

| نوع الإدراج المركزي المحوري (V) | نوع محدب شعاعي (vi) |
| رقم النموذج | الأبعاد العامة (مم) | |||||||
| أ | ب | ج | د | D0 | D1 | D2 | م | |
| YC60- ⅰ | 56 | 33 | 11 | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YC60- ⅱ | 61 | 32.5 | 18 | φ 60 | / | / | φ 5 | |
| YC60- ⅲ | 61 | 32.5 | / | φ 60 | / | / | φ 5 | M14 × 1.5 |
| YC60- ⅳ | 55 | 32.5 | 18 | φ 60 | φ 5 | φ 75 | φ 5 | |
| YC60- ⅴ | 55 | 32.5 | / | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YC60- ⅵ | 56 | 33 | 11 | φ 60 | φ 5 | φ 75 | φ 5 | M14 × 1.5 |
| YC100- ⅰ | 90 | 48 | 15 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YC100- ⅱ | 83 | 44 | 34 | φ 100 | / | / | φ 6 | M20 × 1.5 |
| YC100- ⅳ | 68 | 44 | 34 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YC100- ⅵ | 90 | 48 | 15 | φ 100 | φ 6 | φ 118 | φ 6 | M20 × 1.5 |
| YC150- ⅰ | 117 | 51 | 16.5 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YC150- ⅱ | 92 | 52 | 55 | φ 150 | / | / | φ 6 | M20 × 1.5 |
| YC150- ⅳ | 69 | 52 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
| YC150- ⅵ | 117 | 53 | 28 | φ 150 | φ 6 | φ 165 | φ 6 | M20 × 1.5 |
