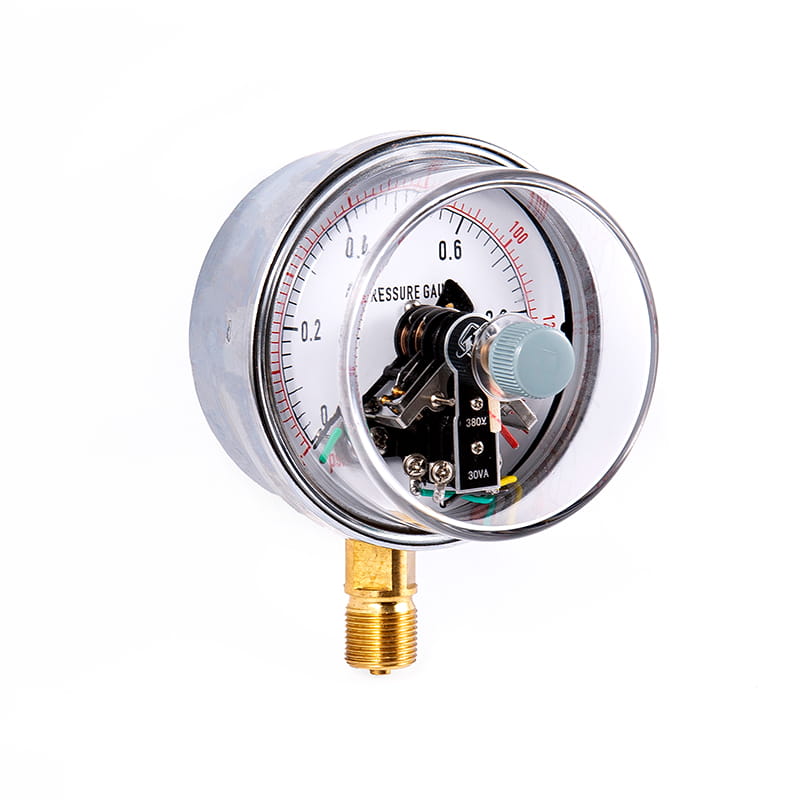

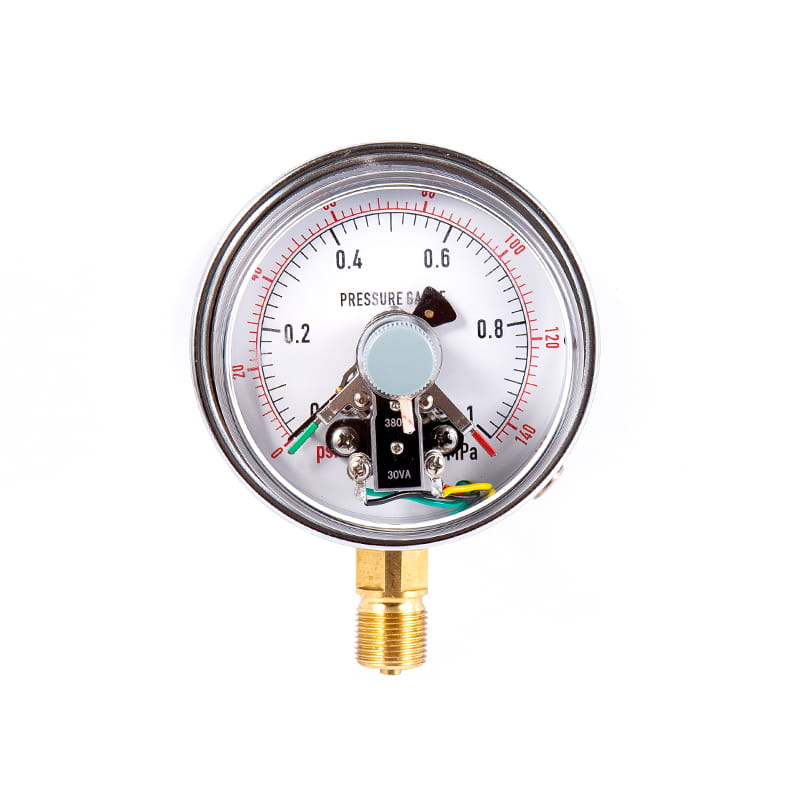

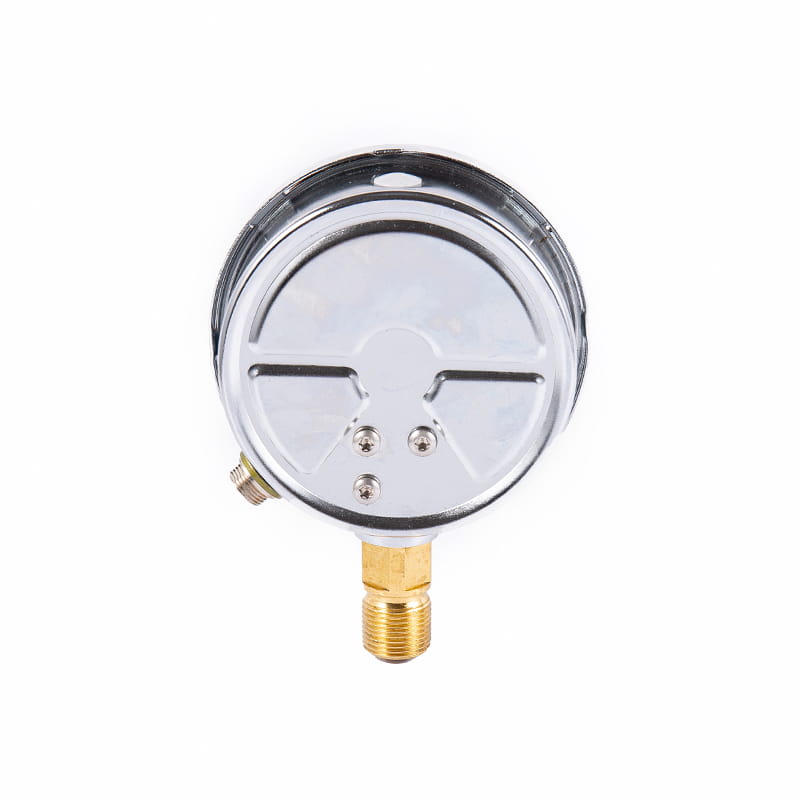

yxch series reed electric contact مقياس الضغط

نموذج

yxch100

yxch150

القطر الاسمي

φ 100

φ 150

نوع التثبيت

ⅰ

*

*

ⅱ

*

*

ⅳ

*

*

ⅵ

*

*

المواضيع المناسب

M20 × 1.5

فئة الدقة

1.6

نطاق القياس

（ MPA ）

حقيقي فضاء: -0.1 ~ 0

فراغ الضغط: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

ضغط: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

الظروف البيئية للاستخدام

درجة حرارة: -10 ° C ~ 55 درجة مئوية ؛ الرطوبة النسبية: ≤ 75 ٪

المعلمات الكهربائية

★ الجهد الجهد: 24الخامس DC

★ تصنيف تيار: 0.25A

★ الحياة الكهربائية: 105 مرات

★ وضع التحكم: يمكن أن يعدل المقياس الكامل الحدود العلوية والسفلية ، الحدود العلوية العلوية (الحدود العليا المزدوجة) ، حدود منخفضة السفلى (حدود منخفضة مزدوجة) ومفاتيح القصب البطيئة الأخرى

الأسلاك

سدادات الطيران

1

2

3

4

خط لون

أحمر

أخضر

أصفر

أسود

أطراف الإخراج

الحد الأعلى

الحد الأدنى

عام

تأجيج

تصنيف مقاومة الاهتزاز

V · ح · 3

مادة أنبوب بوردون

QSN4-0.3

حماية الدخول

IP54

فرض المعيار

ملاحظة: يمكن تحويل مؤشر ترابط المفصل إلى مؤشر ترابط الأنابيب أو مؤشر ترابط الأنابيب المدبب وفقًا لمتطلبات المستخدم (انظر دليل التحديد).

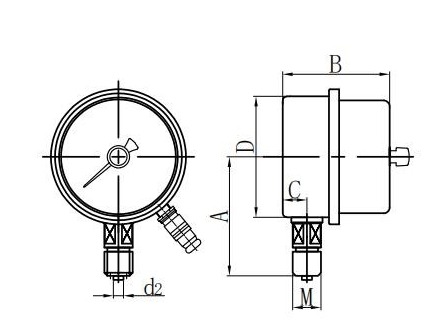

Direct Direct (I.)

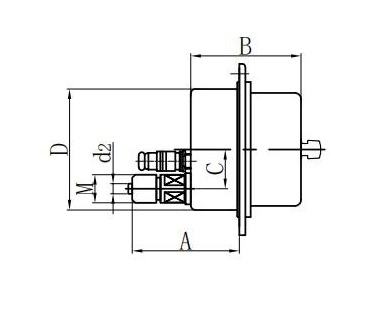

محوري غريب الأطوار (II.)

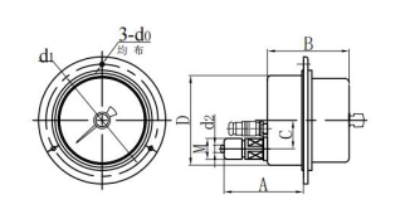

جبل تدفق غريب الأطوار المحوري (رابعا)

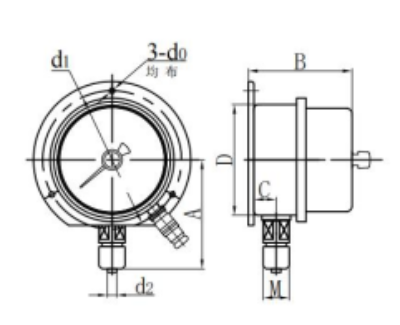

جبل محدب شعاعي (السادس)
