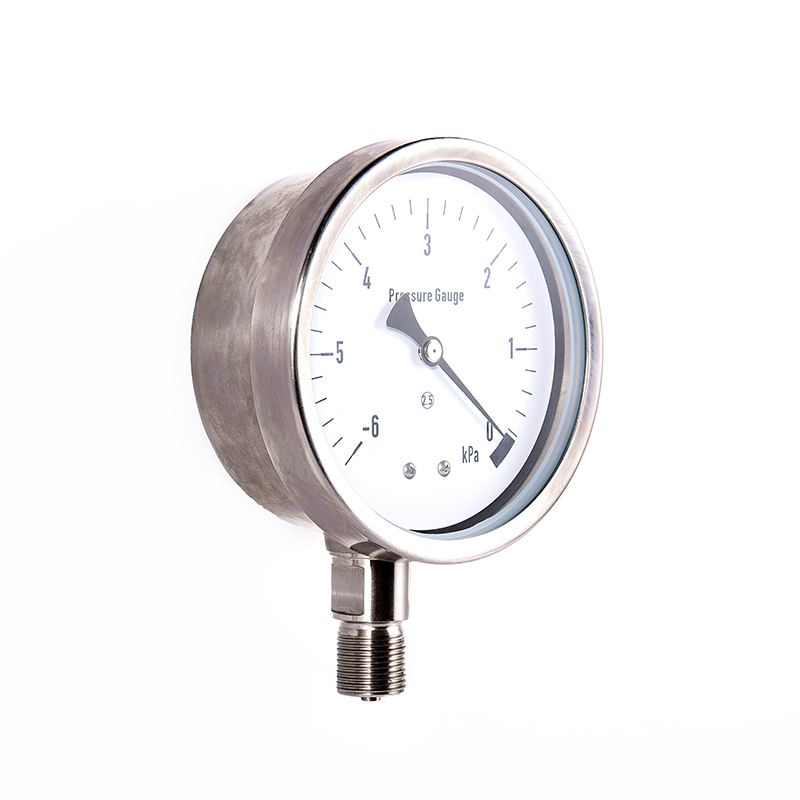

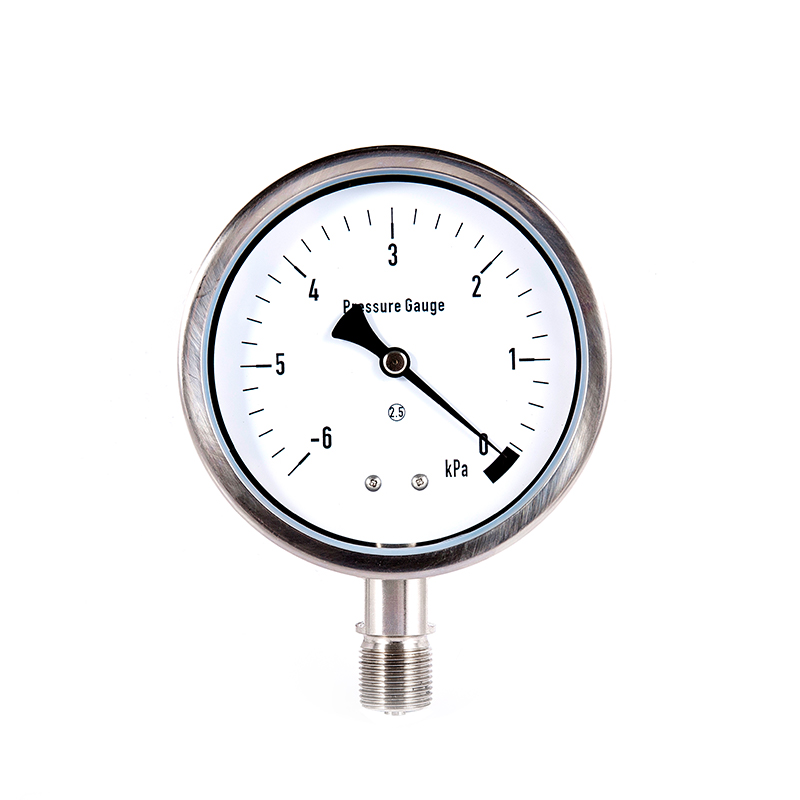

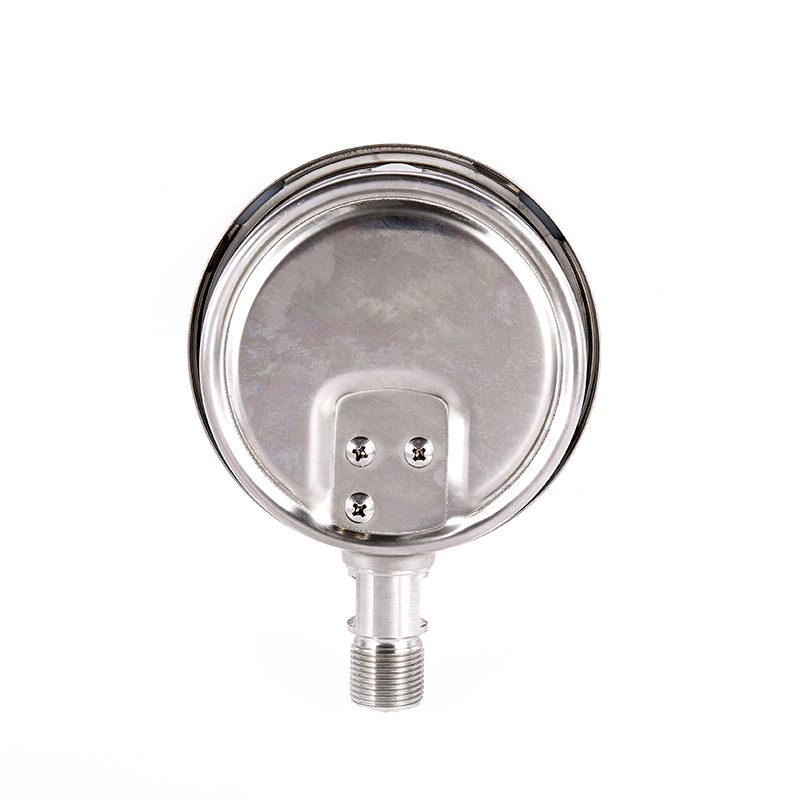

◆ النموذج ： YEB60 YEB100 YEB150
◆ الاستخدام: هذه السلسلة من الأدوات مناسبة لقياس الضغط الجزئي المنخفض للغازات دون خطر الانفجار ، وعدم التبلور ، وعدم التكتل ، وبعض الغازات المسببة للتآكل. مصنوعة من نظام قذيفة الأداة ودليل الضغط من 1CR18NI9 ، ويصنع مربع الغشاء من 0CR17NI12MO2 ، 316 ، 316L.
◆ المعلمات الفنية ：
|
رقم النموذج |
yeb60 |
yeb100 |
YEB150 |
|
|
القطر الاسمي |
φ 60 |
φ 100 |
φ 150 |
|
|
نوع التثبيت |
ⅰ |
* |
* |
* |
|
|
ⅱ |
/ |
* |
* |
|
|
ⅲ |
* |
/ |
/ |
|
|
ⅳ |
/ |
* |
* |
|
|
ⅴ |
* |
/ |
/ |
|
موضوع الموصل |
M14 × 1.5 |
M20 × 1.5 |
||
|
فئة الدقة |
1.6 ； 2.5 |
|||
|
نطاق القياس （ KPA ） |
-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 |
|||
|
الظروف البيئية للاستخدام |
درجة حرارة ： -25 ℃～ 55 ℃； الرطوبة النسبية ： ≤ 80 ％ |
|||
|
تصنيف الاهتزاز |
V·H·2 |
|||
|
مواد صندوق الغشاء |
0CR17NI12MO2 、 SUS316 、 SUS316L |
|||
|
الإسكان ، موصل المواد |
1CR18NI9 、 SUS304 |
|||
|
فئة الحماية |
IP65 |
|||
|
معايير التنفيذ |
JB/T 9274 |
|||
|
ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. |
||||

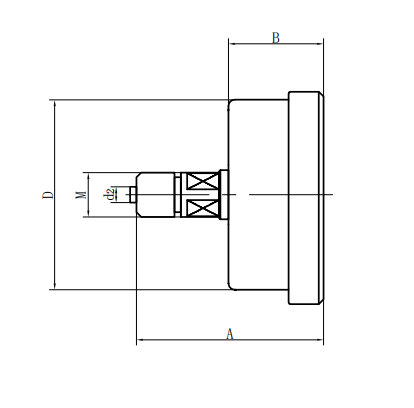

الأبعاد الخارجية:
|

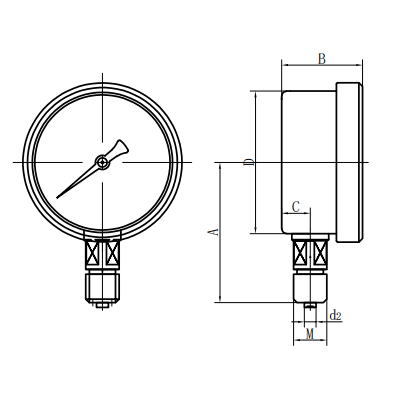

النوع المباشر الشعاعي (ⅰ) |

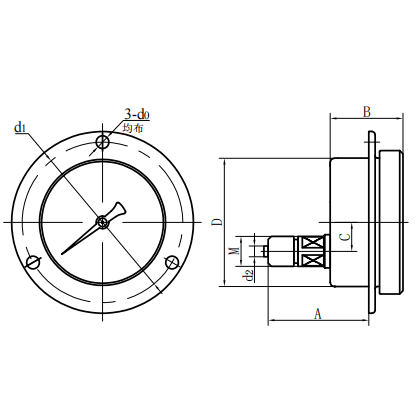

النوع المباشر غريب الأطوار المحوري (ⅱ) |
|

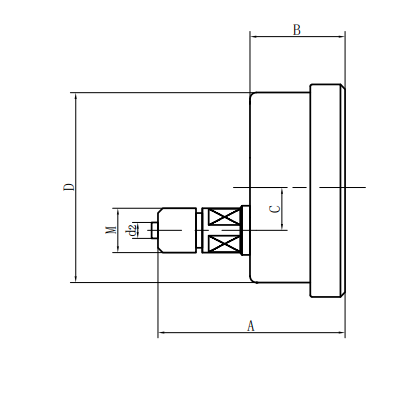

النوع المباشر المركز المحوري (III) |

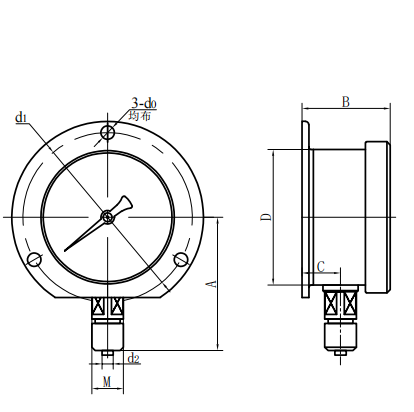

نوع إدراج غريب الأطوار المحوري (IV) |
|

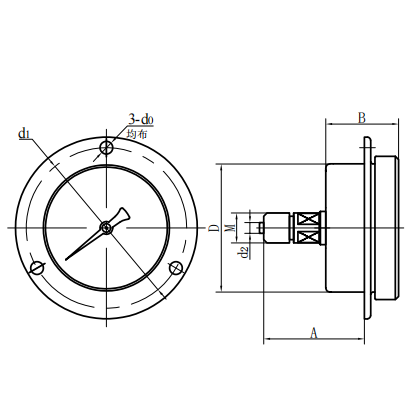

نوع الإدراج المركزي المحوري (V) |
نوع محدب شعاعي (vi) |
|
رقم النموذج |
الأبعاد العامة （ مم ） |
||||||
|
أ |
ب |
ج |
د |
ه |
D2 |
م |
|
|
yeb60 －ⅰ |
58 |
35 |
11 |
φ 60 |
5 |
φ 4.5 |
M10 × 1 |
|
yeb60 －ⅲ |
58 |
35 |
/ |
φ 60 |
5 |
φ 4.5 |
M10 × 1 |
|
|
|
|
|
|
|
|
|
|
yeb100 －ⅰ |
93 |
50 |
16.5 |
φ 100 |
16.5 |
φ 6 |
M20 × 1.5 |
|
yeb100 －ⅲ |
85 |
50 |
/ |
φ 100 |
16.5 |
φ 6 |
M20 × 1.5 |
|
|
|
|
|
|
|
|
|
|
YEB150 －ⅰ |
118 |
53 |
18.5 |
φ 150 |
19 |
φ 6 |
M20 × 1.5 |
|
YEB150 －ⅲ |
96 |
53 |
/ |
φ 150 |
19 |
φ 6 |
M20 × 1.5 |
|
|
|
|
|
|
|
|
|
