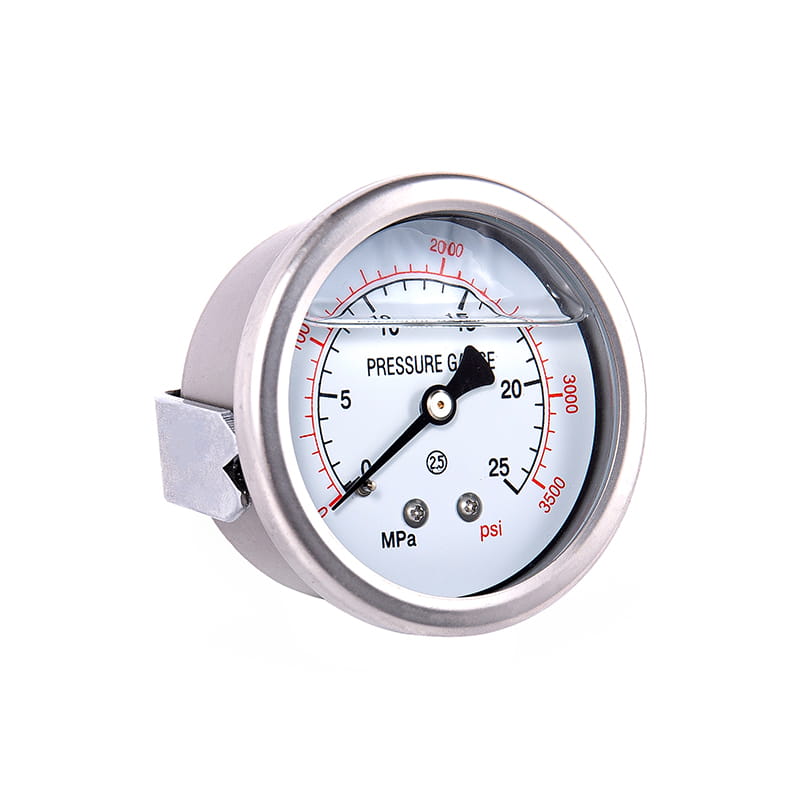

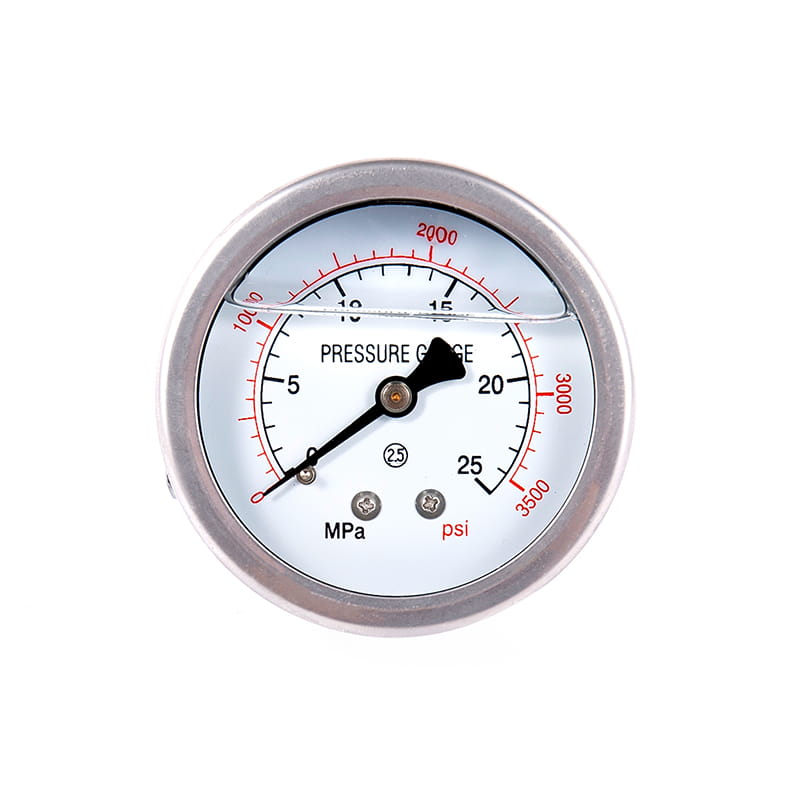

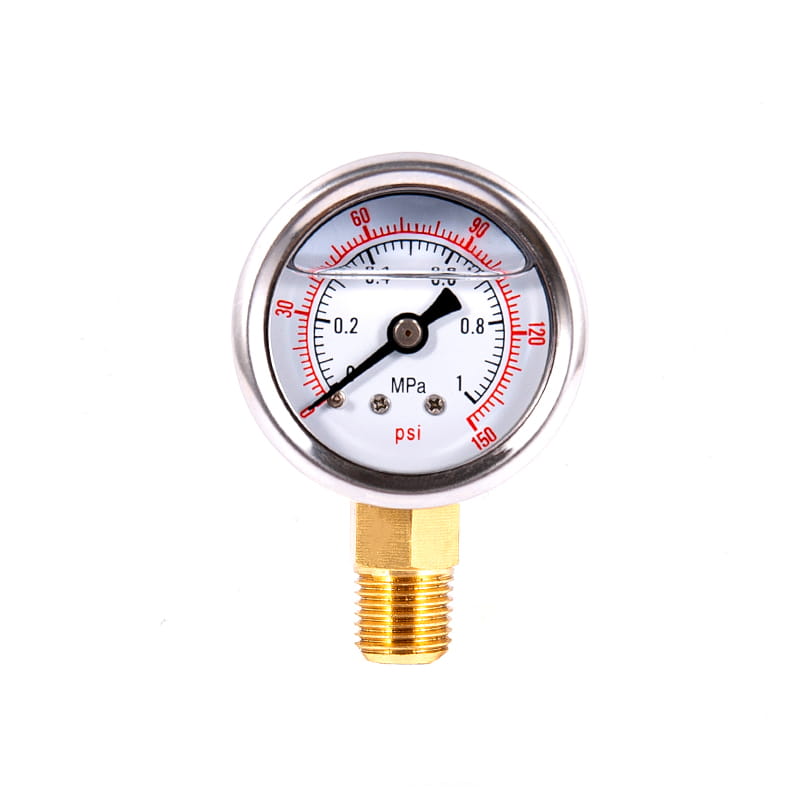

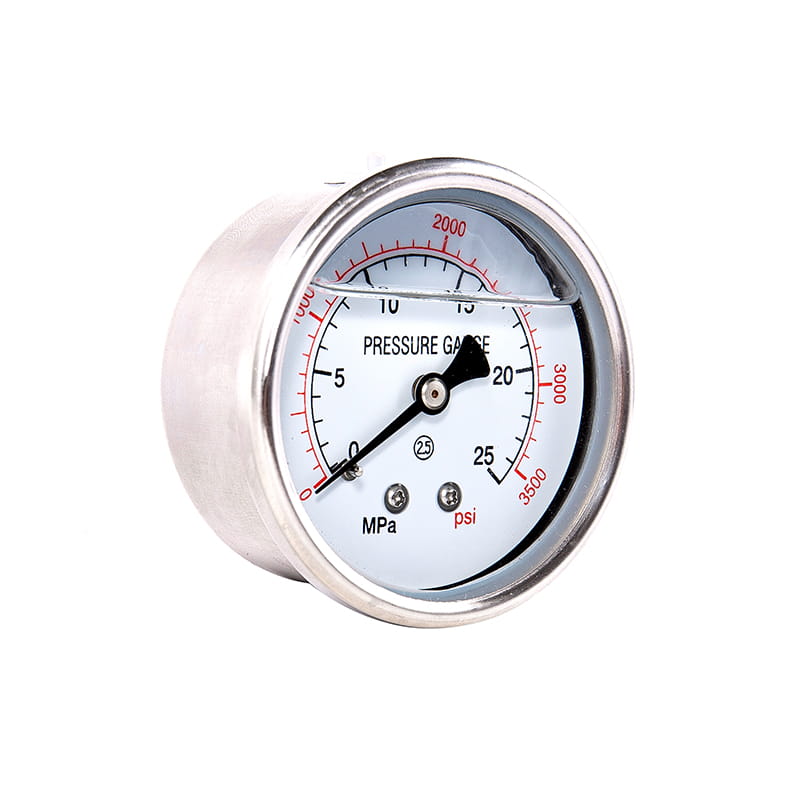

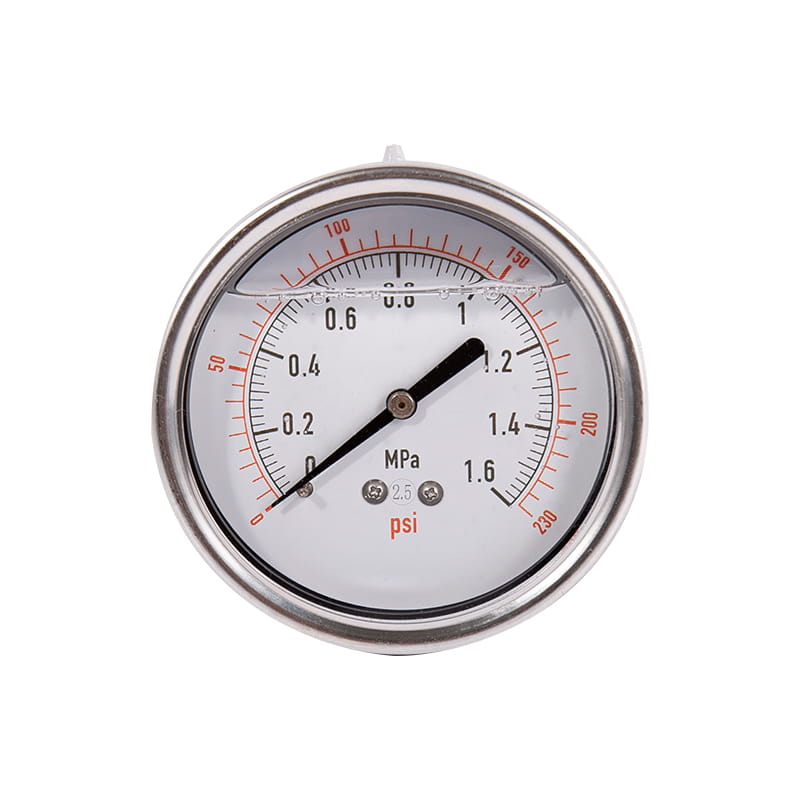

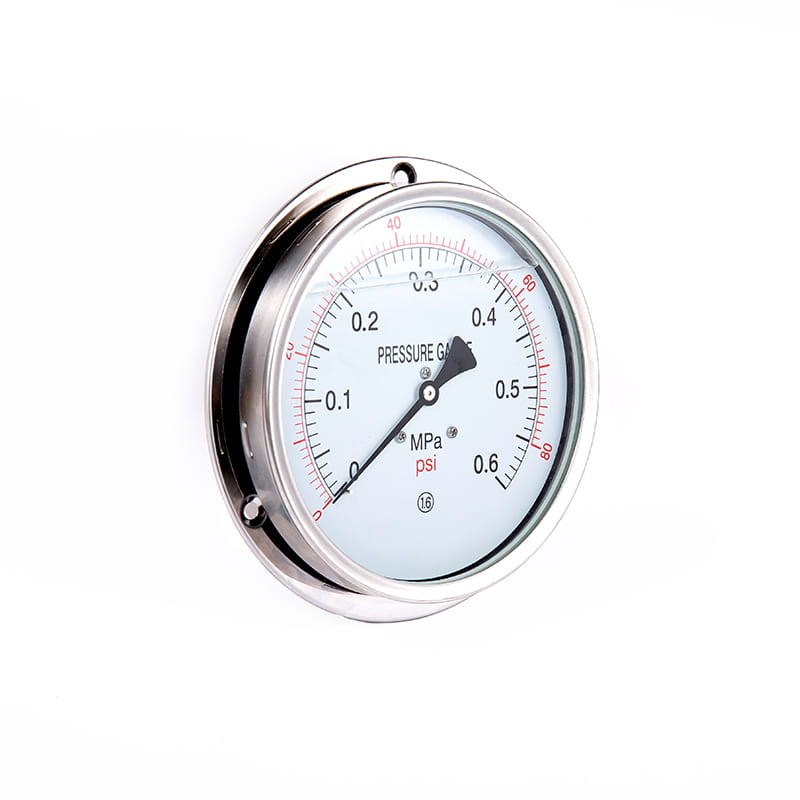

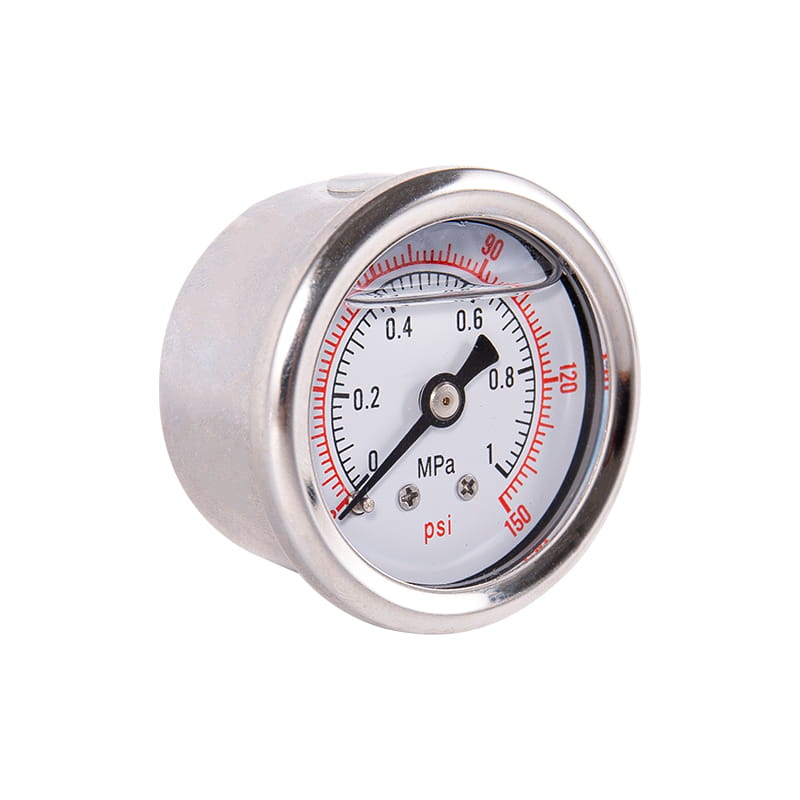

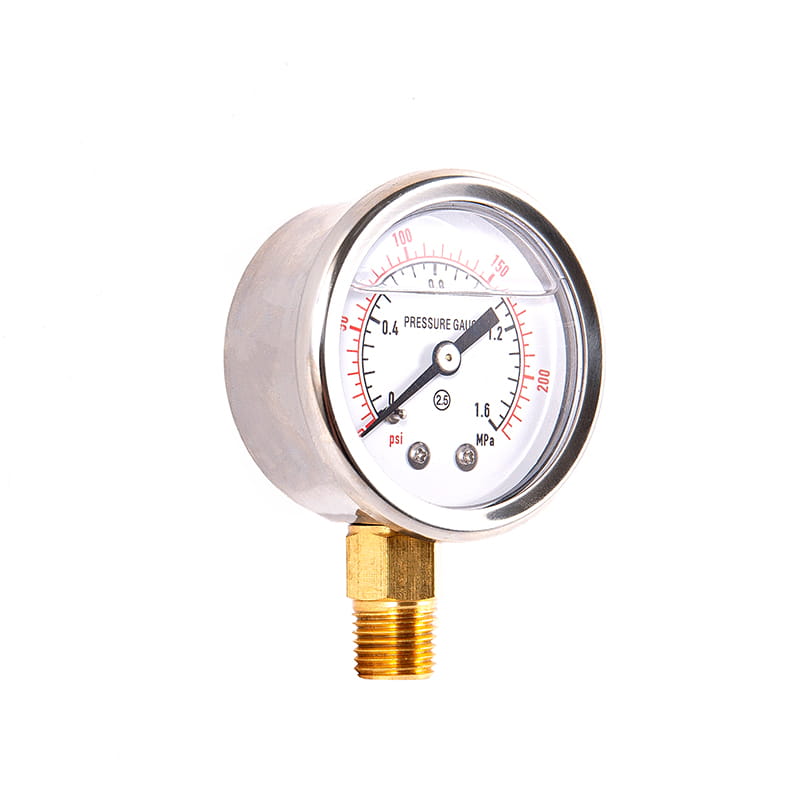

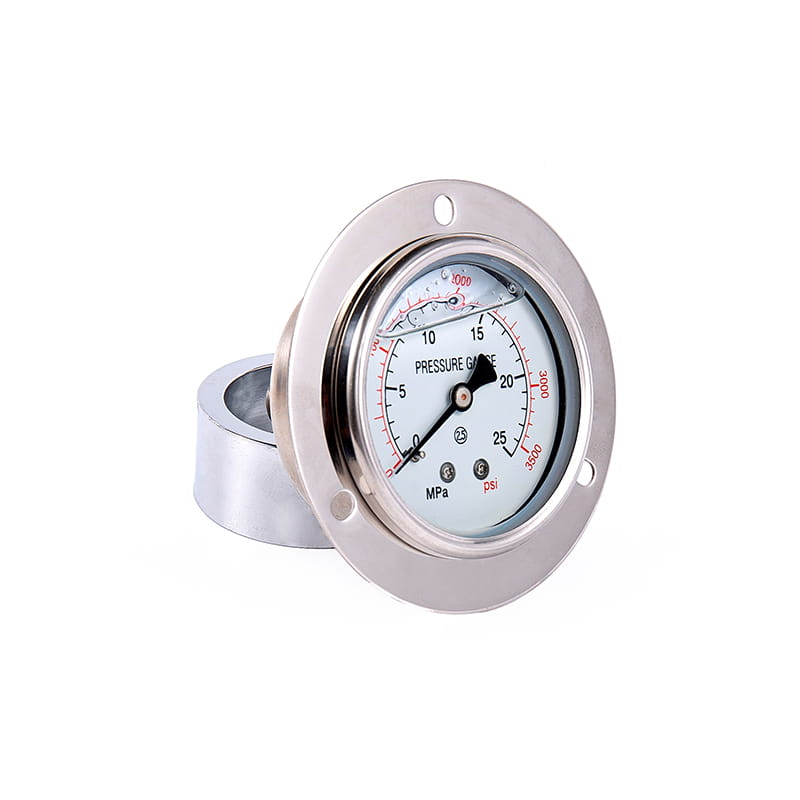

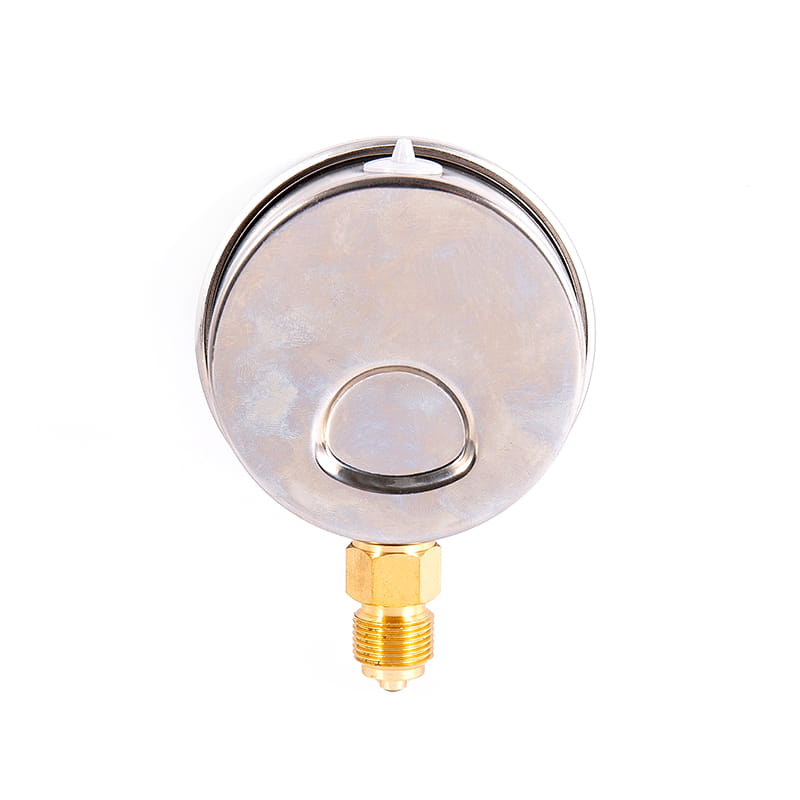

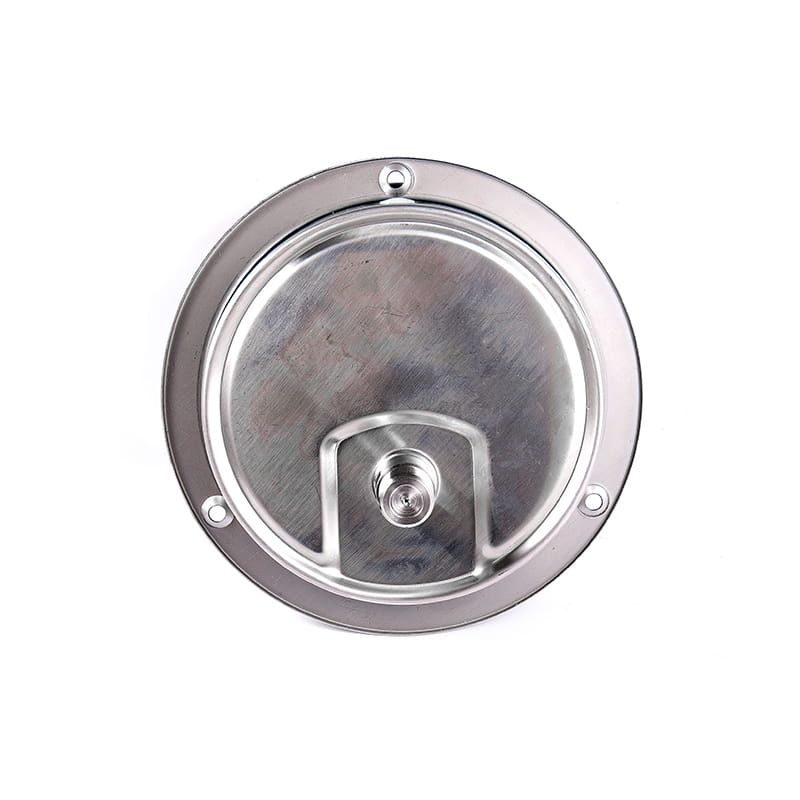

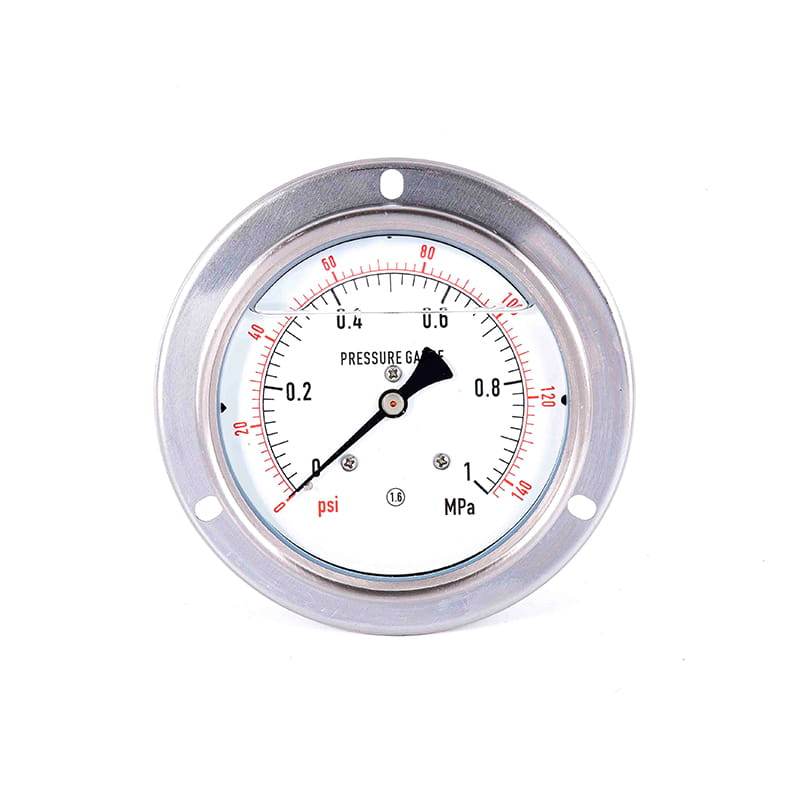

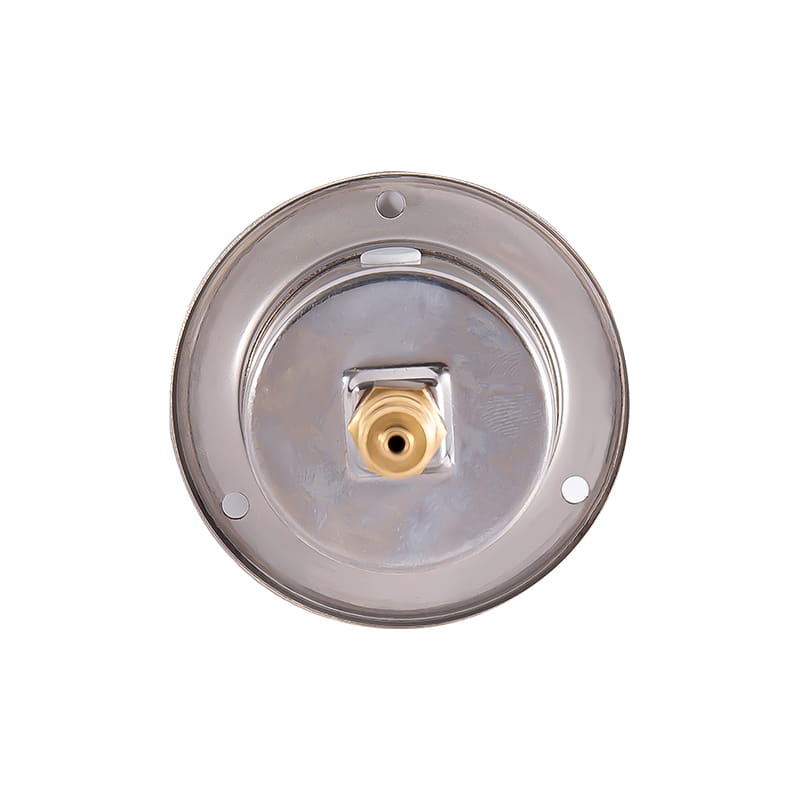

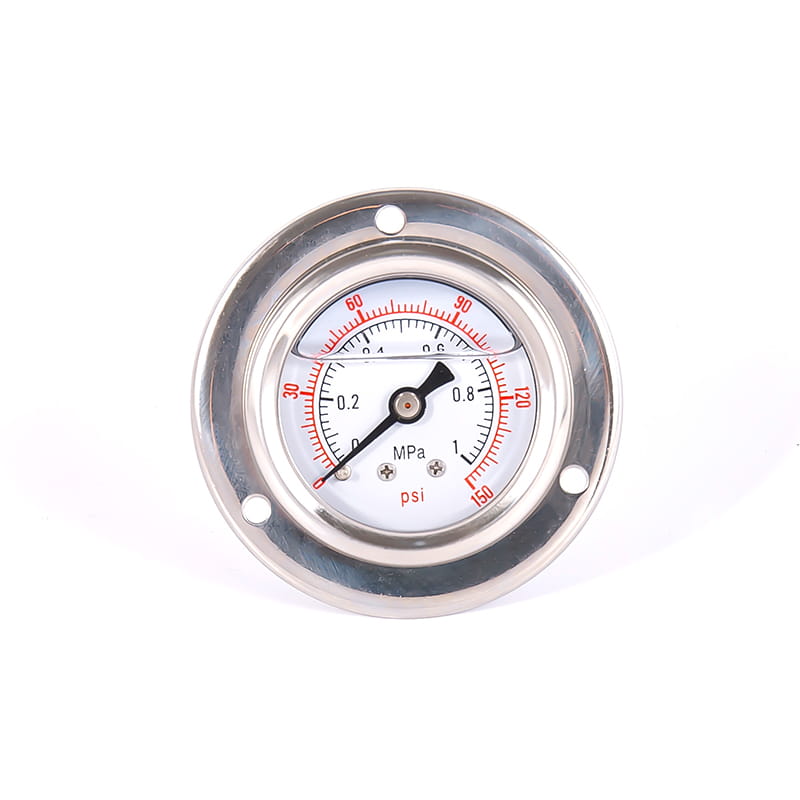

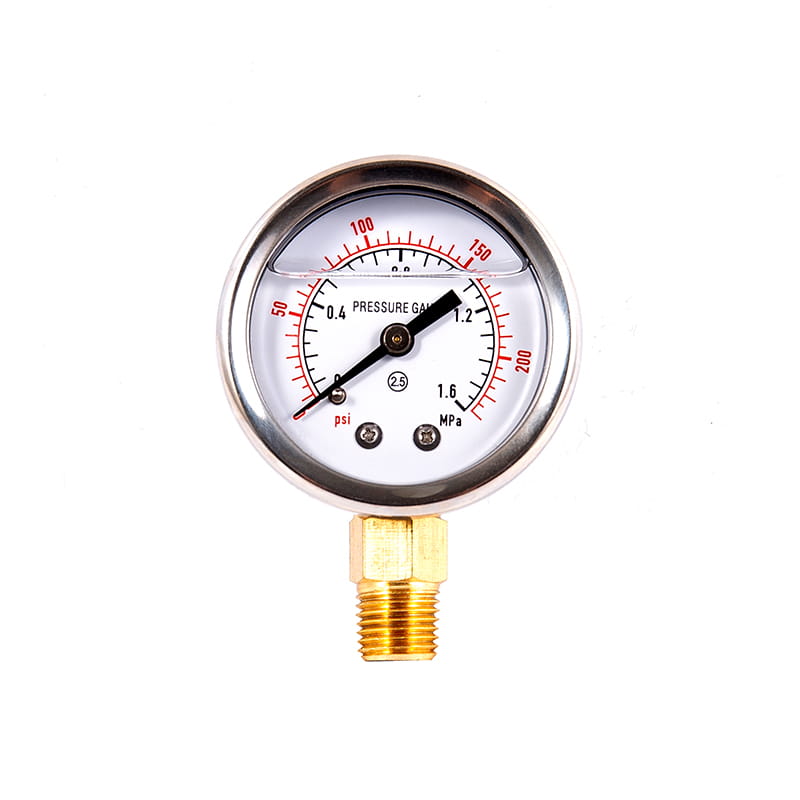

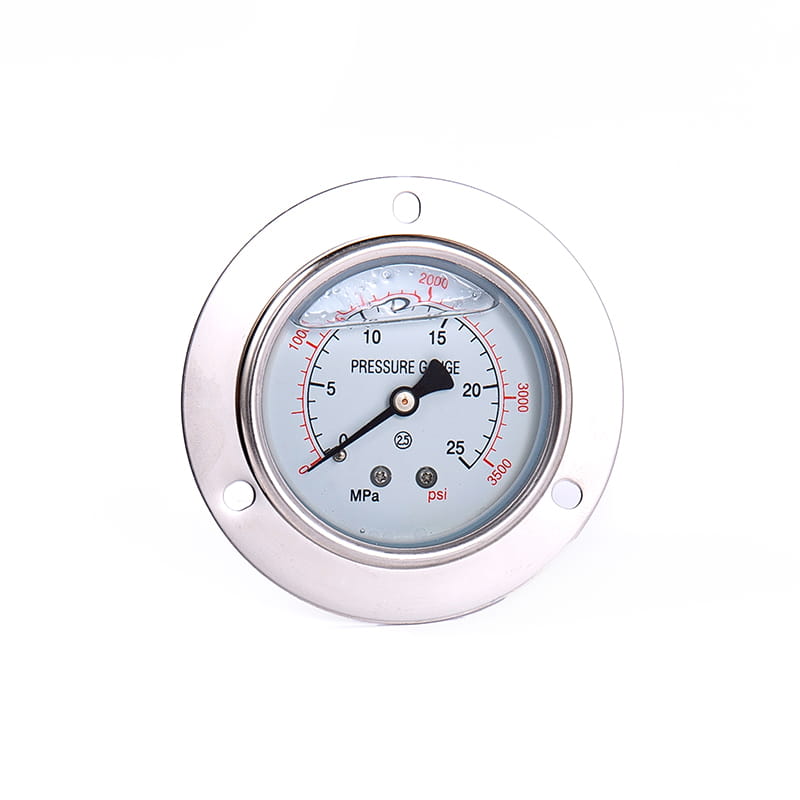

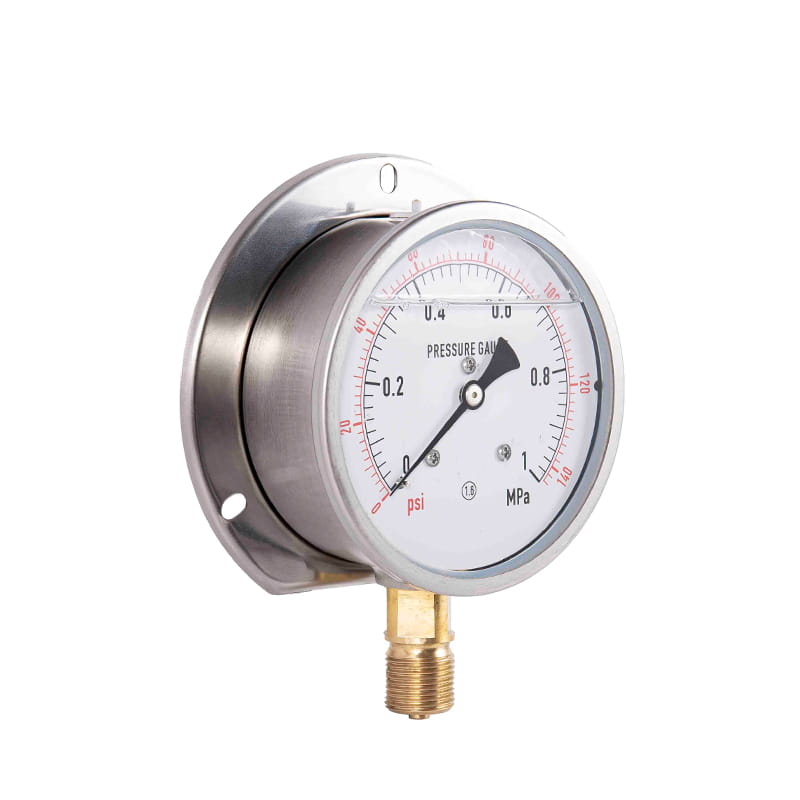

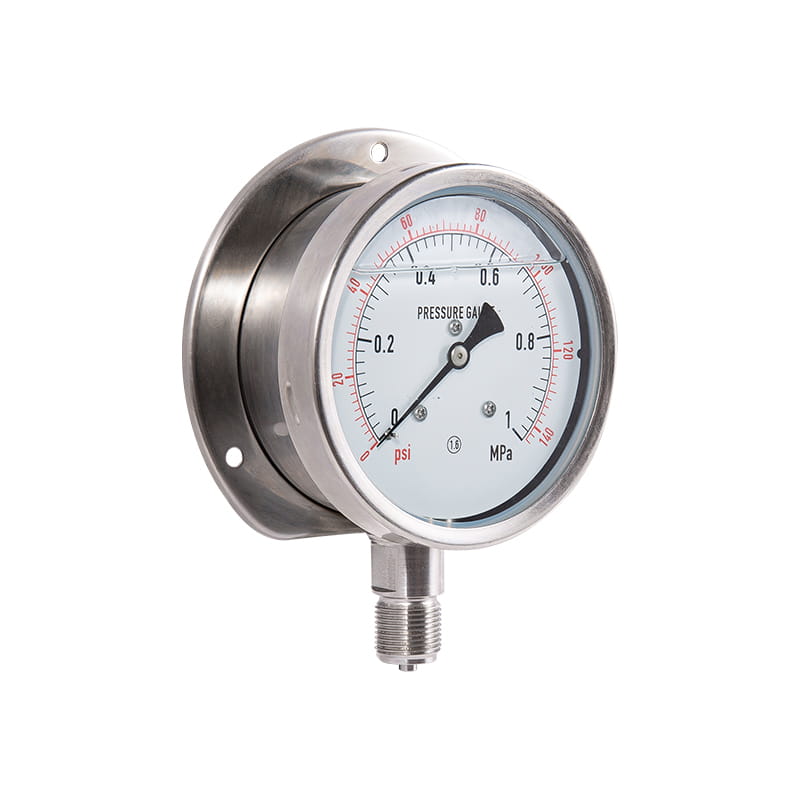

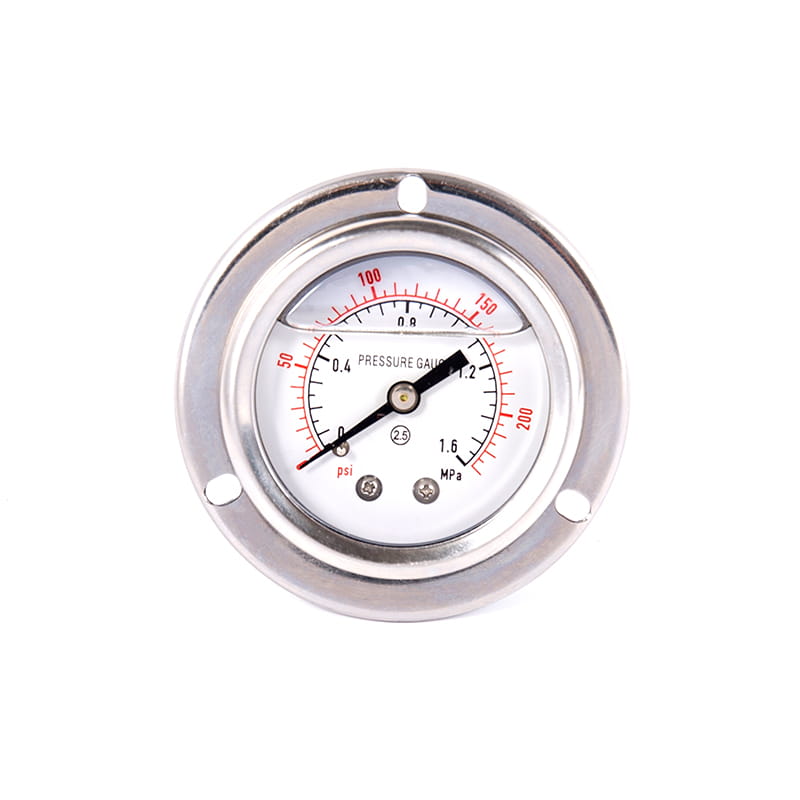

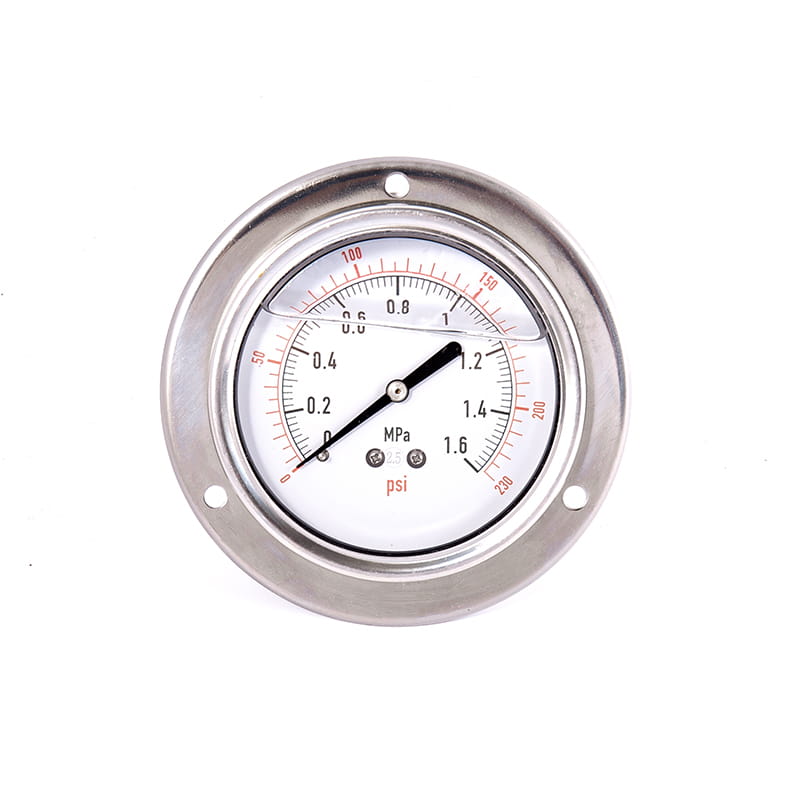

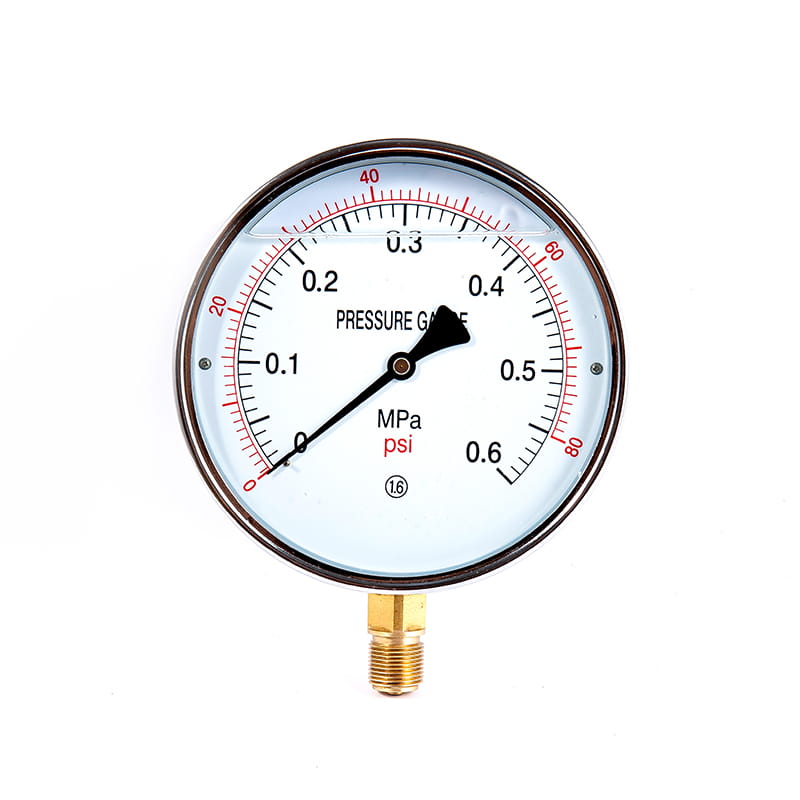

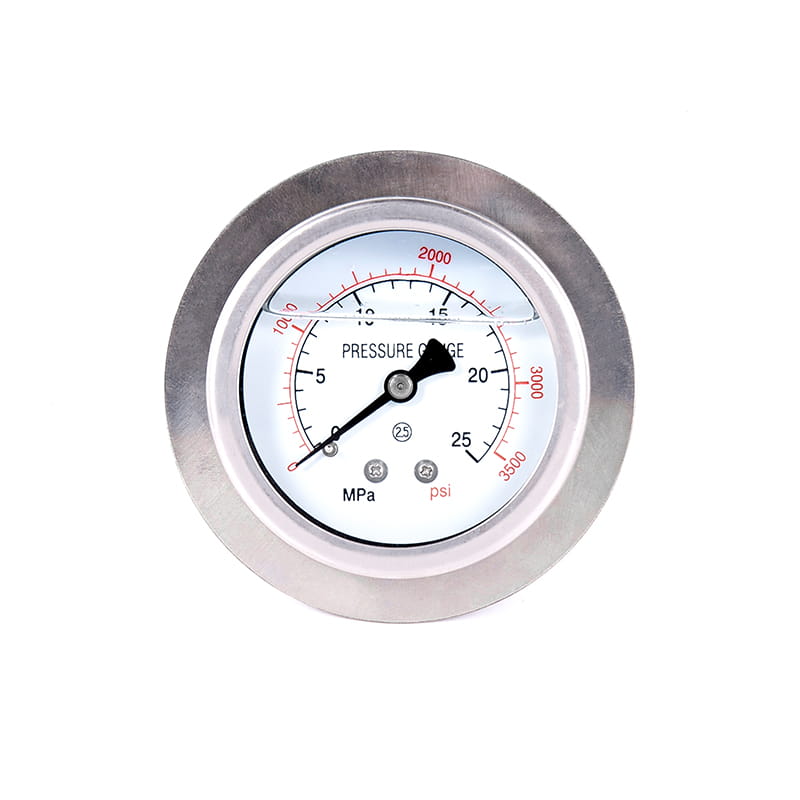

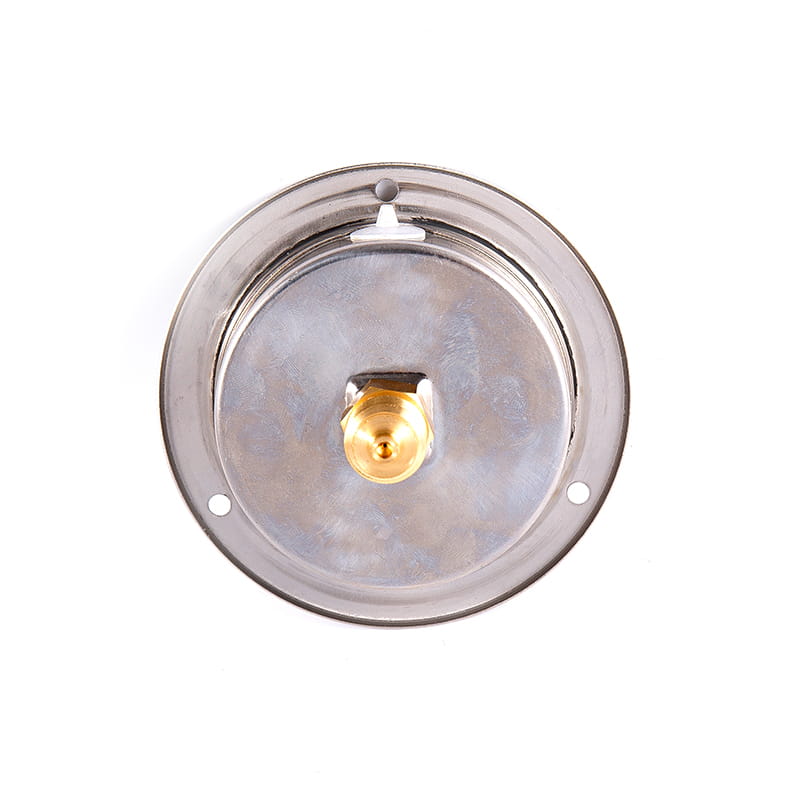

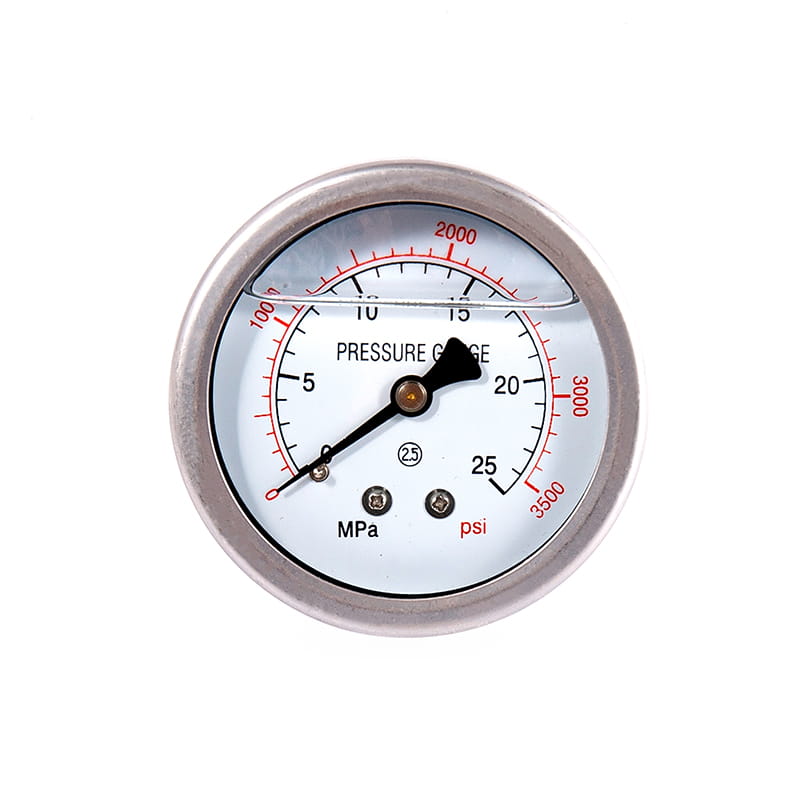

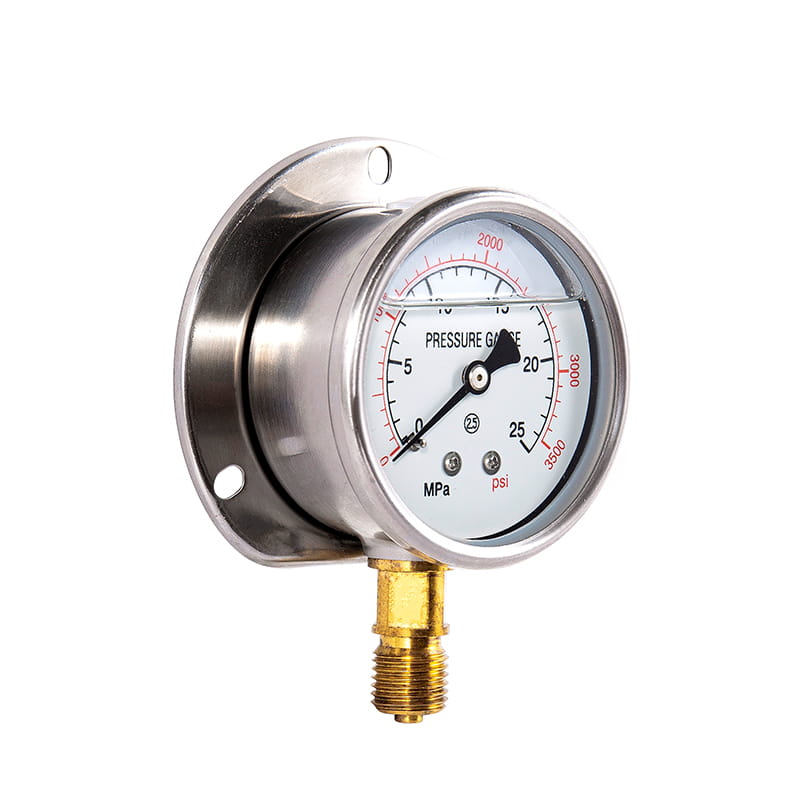

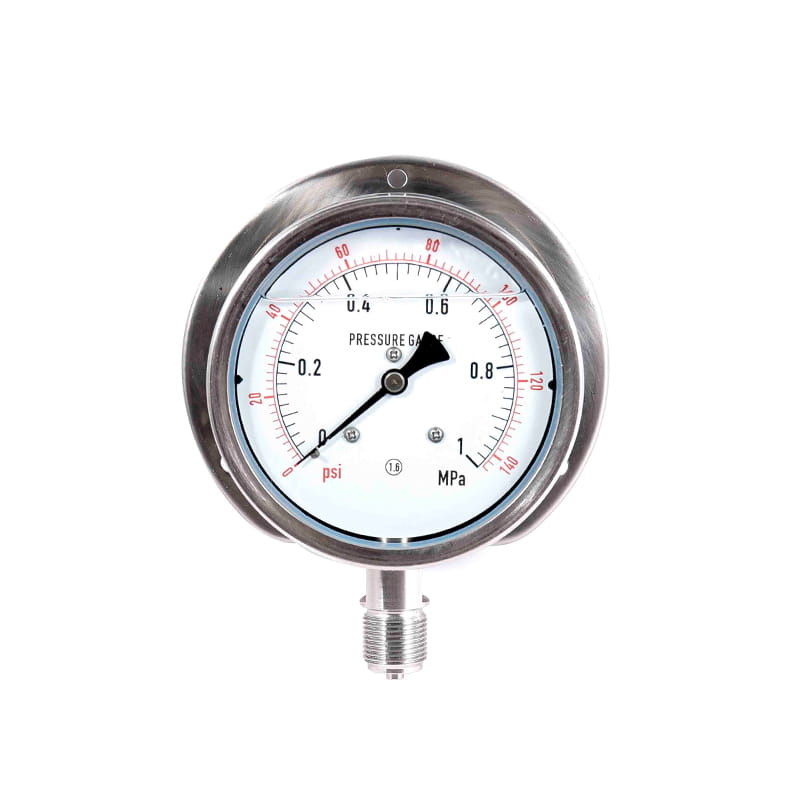

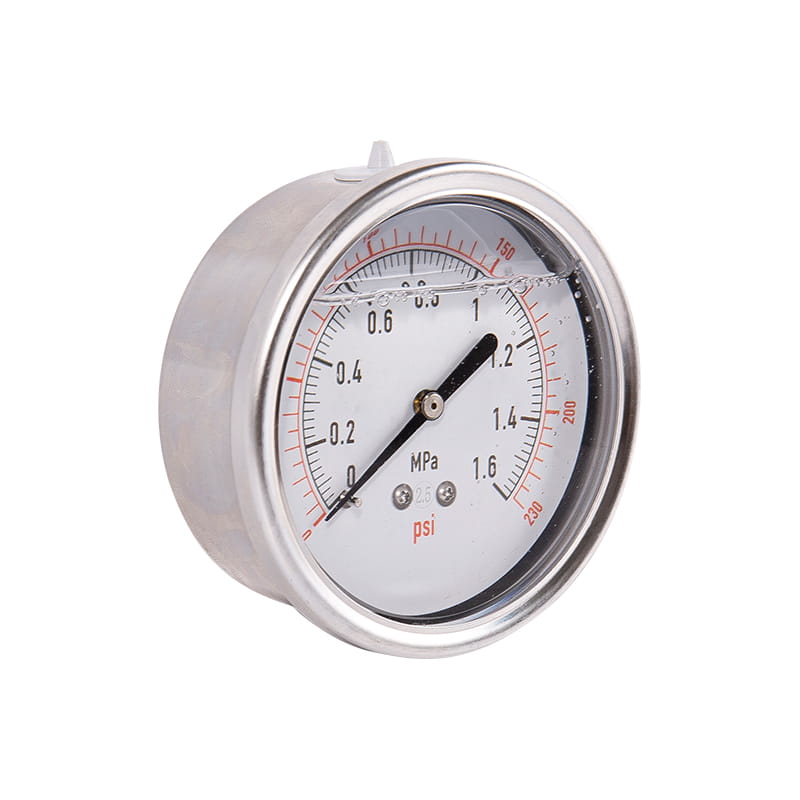

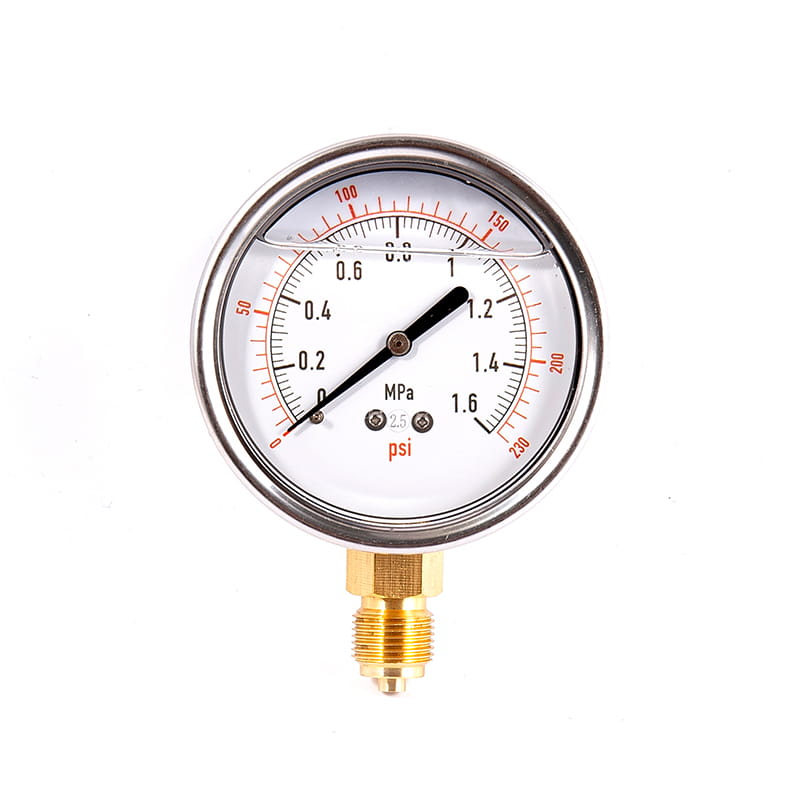

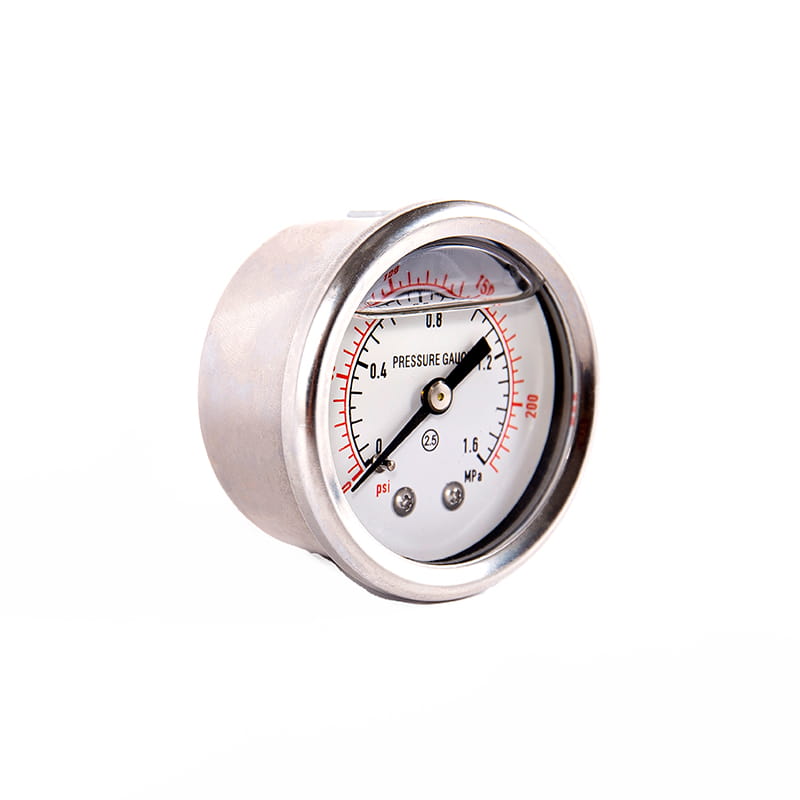

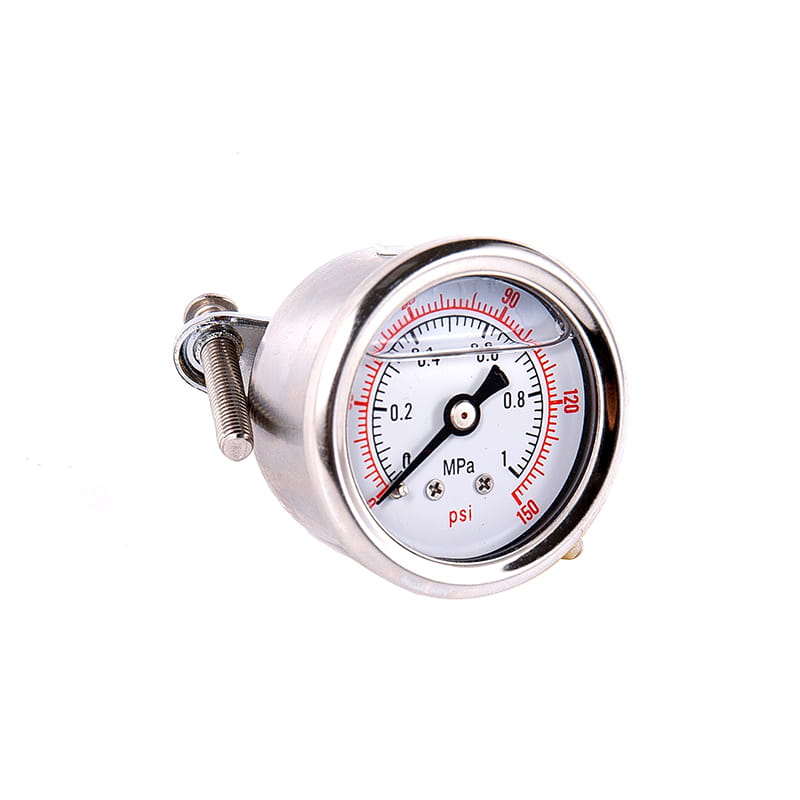

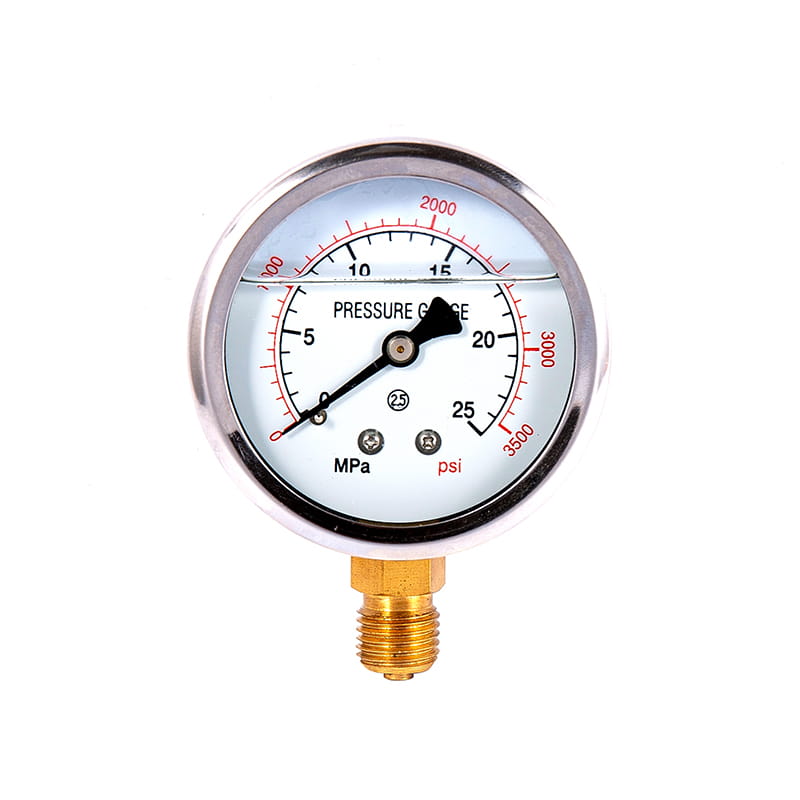

◆ النموذج: YN40 YN50 YN60 YN75 YN100 YN150
◆ الاستخدام: تتمتع هذه السلسلة من الأدوات بمقاومة جيدة للصدمات ، خاصةً مناسبة للأماكن ذات الاهتزاز القوي للآلات البيئية ، ويمكنها تحمل النبض العنيف والصدمة والتفريغ المفاجئ للضغط المتوسط. إنه مناسب لقياس ضغط السائل أو الغاز أو البخار الذي لا يوجد لديه خطر من الانفجار ، ولا يتبلور ، ولا يتلوى ، وليس له أي تأثير تآكل على سبيكة النحاس والنحاس. يشير الأداة إلى قراءات مستقرة وواضحة. يستخدم على نطاق واسع في الآلات الثقيلة ، والتعدين ، والبترول ، والصناعة الكيميائية ، والمعادن ، والطاقة الكهربائية وغيرها من الإدارات.
◆ في التطبيق العملي ، وفقًا للخصائص الخاصة لوسائل الإعلام المختلفة (مثل حظر الزيت ، ومقاوم النيران ، ومقاومة التآكل ، وما إلى ذلك) ، فإن متطلبات الأداة مختلفة ، لذا فإن هذه السلسلة من الأدوات تستمد العديد من الأدوات الخاصة المقابلة ، وقطرها الاسمي ، ومجموع التثبيت ، وموضوع الموصل ، ومستوى الدقة ، وما إلى ذلك.
2.1 مناسبة لقياس ضغط الوسائط القابلة للاشتعال والمتفجرة. يحظر عليها الاتصال بالمواد الدهنية القابلة للاشتعال. يتم تخليص العلاج قبل مغادرة المصنع واختباره ليكون خاليًا من الشحوم.
2.1.1 مقياس ضغط الأكسجين المقاوم للصدمات (الزلزالي) من سلسلة YON
2.1.2 مقياس ضغط الهيدروجين المقاوم للصدمات (الزلزالي) من سلسلة YHN
2.1.3 مقياس ضغط الأسيتيلين المقاوم للصدمات من سلسلة YYN
2.2 المواد المستخدمة مقاومة لتآكل الوسط، أو لا يؤثر الجهاز عليه، مع التأكد من نظافة عناصر الكشف وواجهاته وخلوها من الشحوم.
2.2.1 مقياس ضغط الأمونيا المقاوم للصدمات من سلسلة YAN
2.2.2 مقياس ضغط النيتروجين المقاوم للصدمات من سلسلة YDqN
◆ المعلمات الفنية ：
|
رقم النموذج |
YN40 |
YN50 |
YN60 |
YN75 |
YN100 |
YN150 |
|
|
القطر الاسمي |
φ 40 |
φ 50 |
φ 60 |
φ 75 |
φ 100 |
φ 150 |
|
|
نموذج التثبيت |
ⅰ |
* |
* |
* |
* |
* |
* |
|
ⅱ |
/ |
/ |
* |
/ |
* |
* |
|
|
ⅲ |
* |
* |
* |
* |
/ |
/ |
|
|
ⅳ |
/ |
/ |
* |
/ |
* |
* |
|
|
ⅴ |
* |
* |
* |
* |
/ |
/ |
|
|
ⅵ |
/ |
/ |
* |
* |
* |
* |
|
|
موضوع الموصل |
M10 × 1 |
M14 × 1.5 |
M20 × 1.5 |
||||
|
فئة الدقة |
2.5 |
1.6 |
|||||
|
نطاق القياس （ MPA ） |
شاغر: -0.1 ～ 0 فراغ الضغط ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 ضغط: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 |
||||||
|
الظروف البيئية للاستخدام |
درجة حرارة: -5 ℃～ 55 ℃； -25 ℃～ 55 ℃ |
||||||
|
تصنيف الاهتزاز |
الخامس · ح · 4 |
||||||
|
مادة أنبوب بوردن |
QSN4-0.3 |
||||||
|
فئة الحماية |
IP65 |
||||||
|
معايير التنفيذ |
JB/T6804 |
||||||
|
ملاحظة: 1. يمكن تخصيص مؤشرات الترابط المشتركة وفقًا لمتطلبات المستخدم. |
|||||||

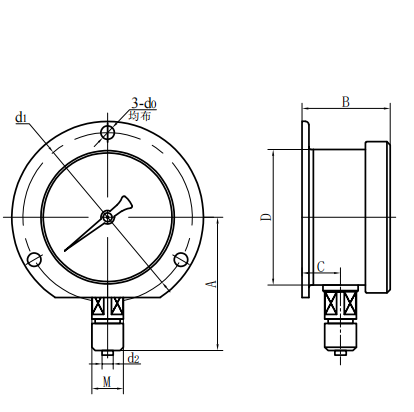

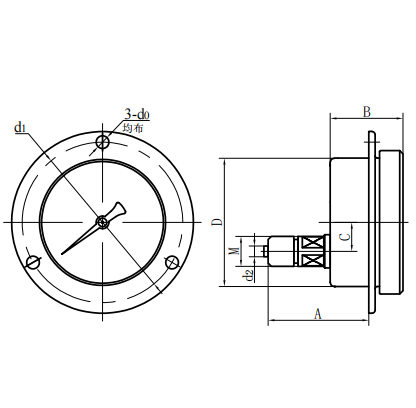

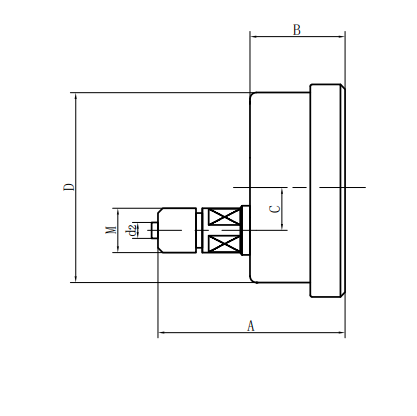

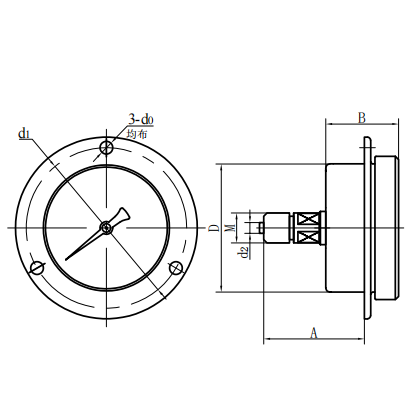

الأبعاد الخارجية:
|

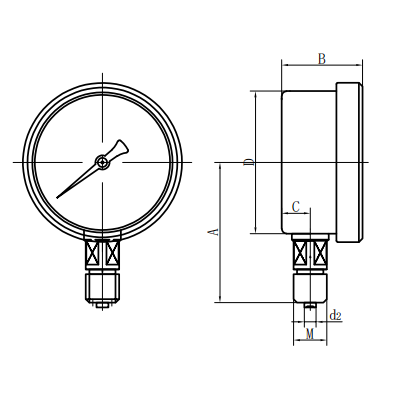

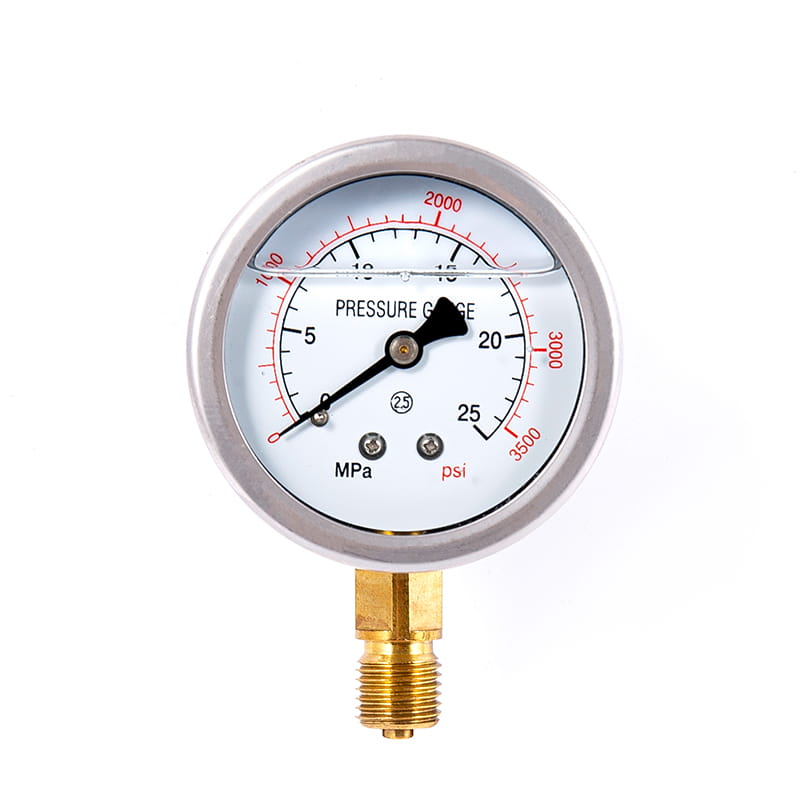

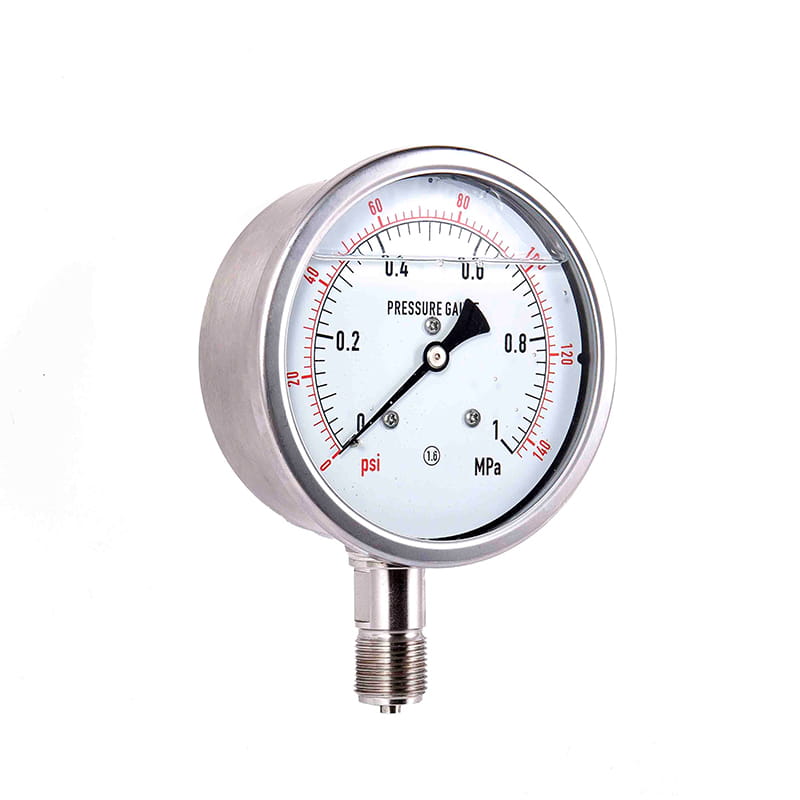

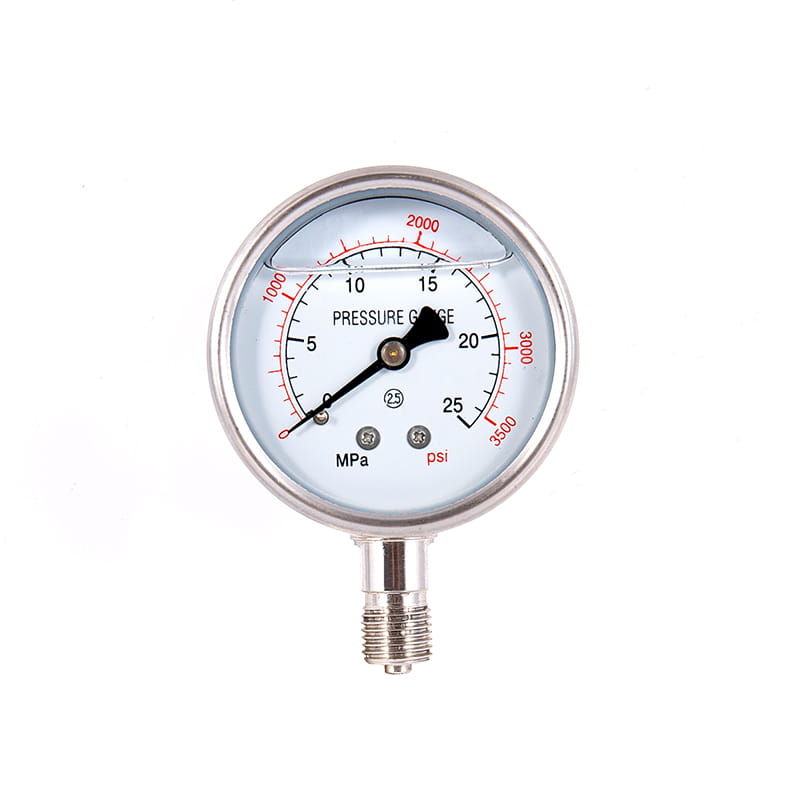

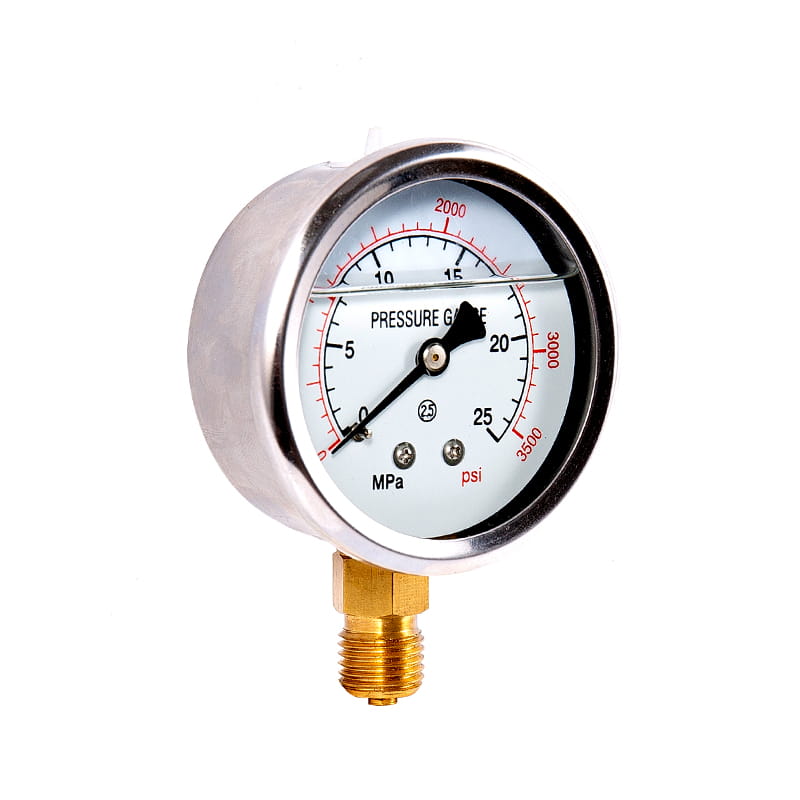

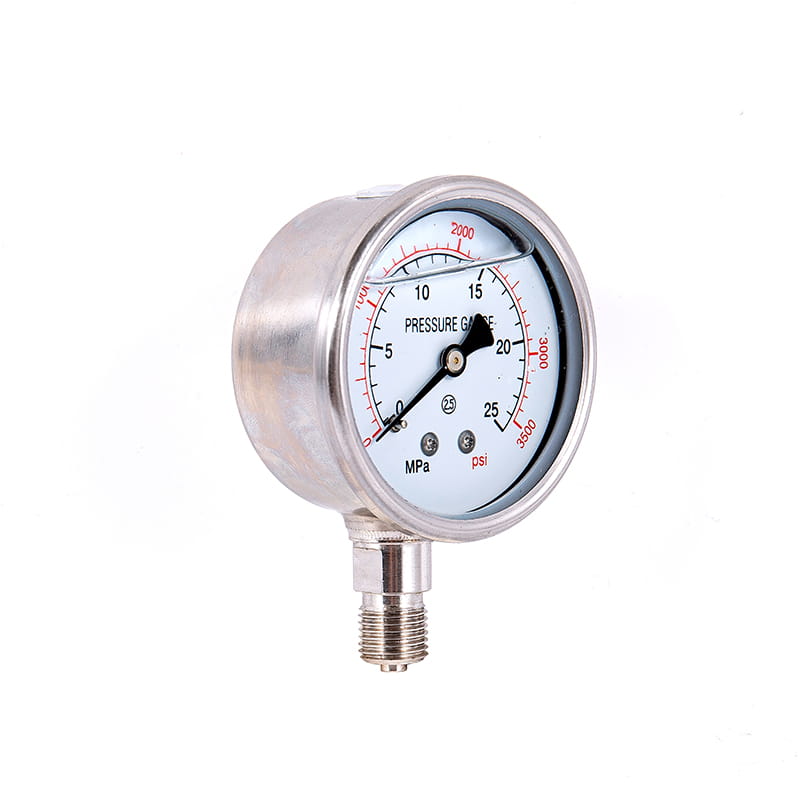

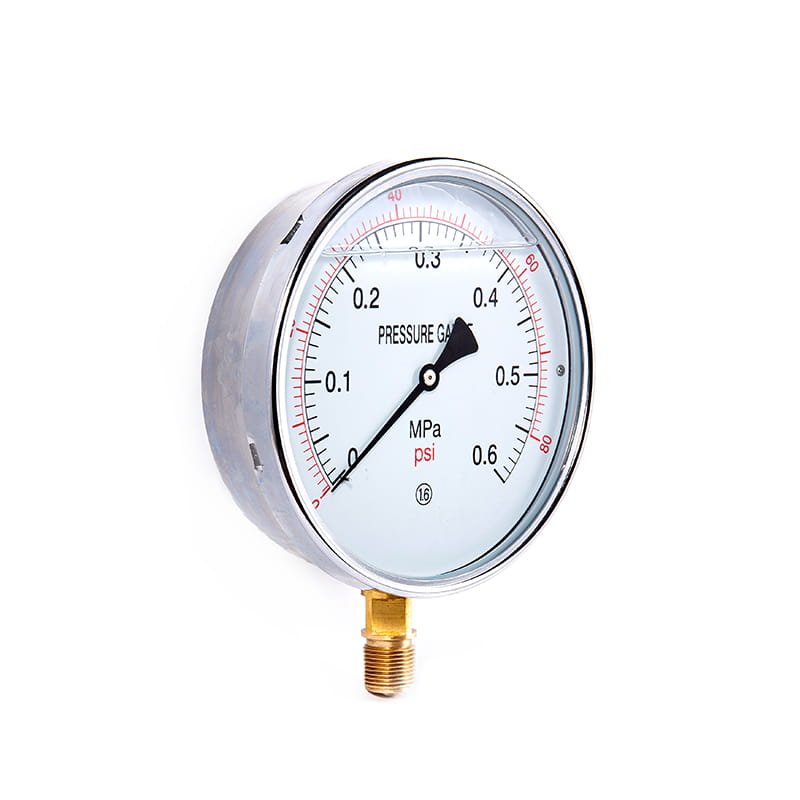

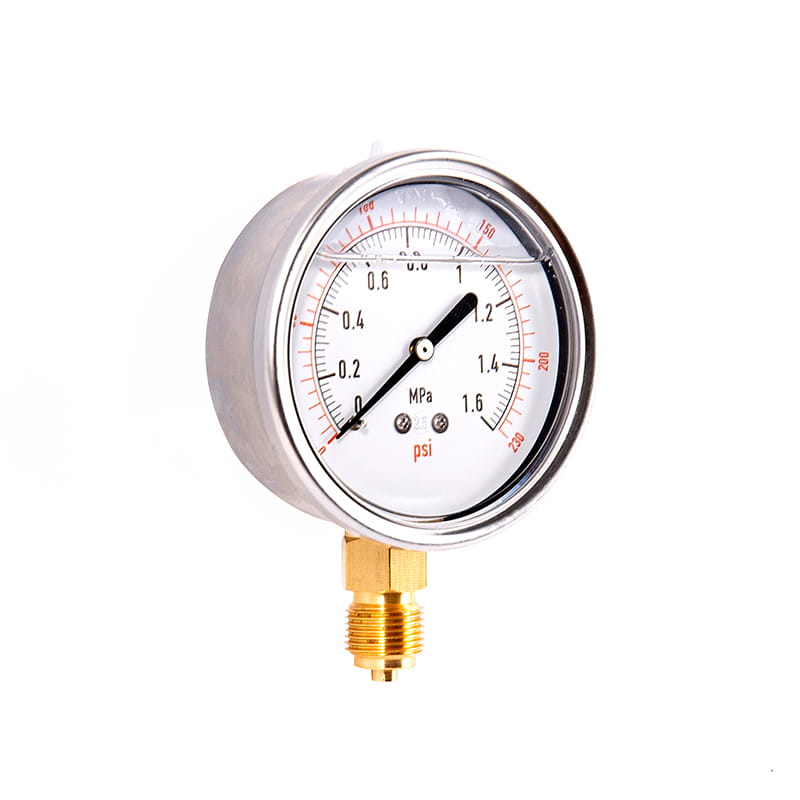

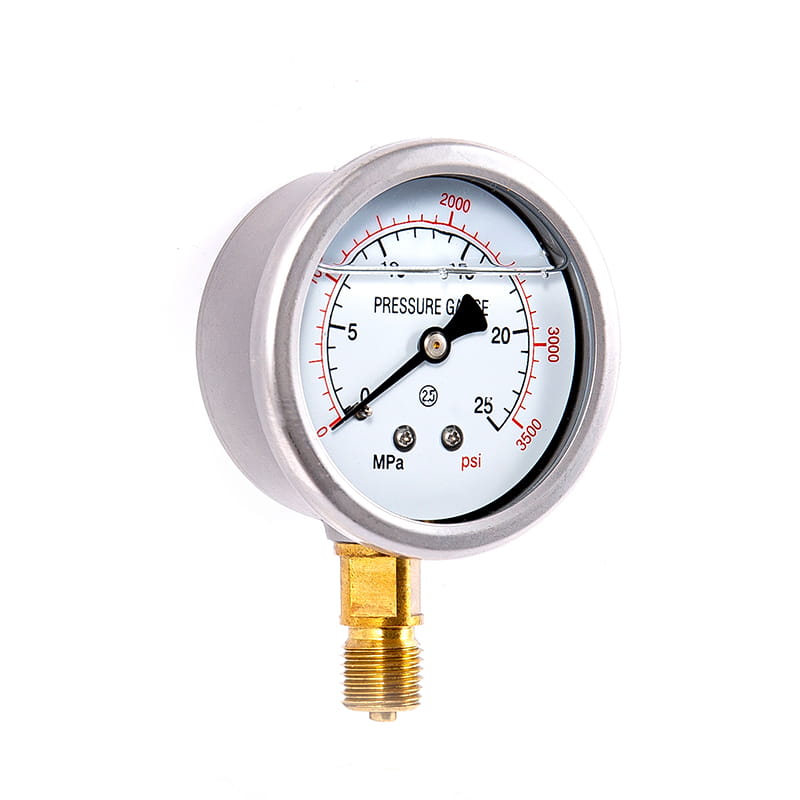

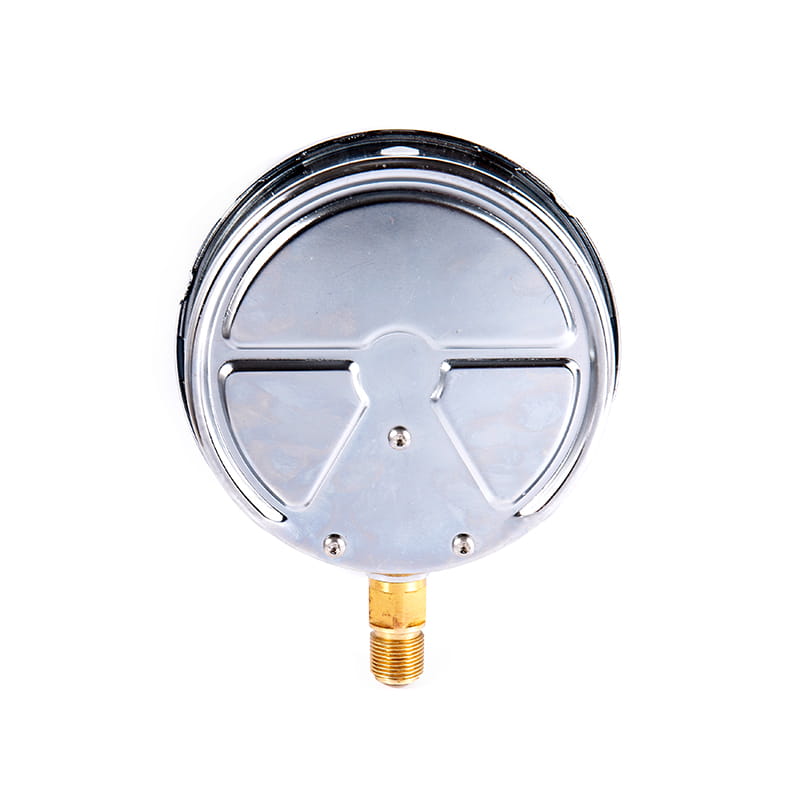

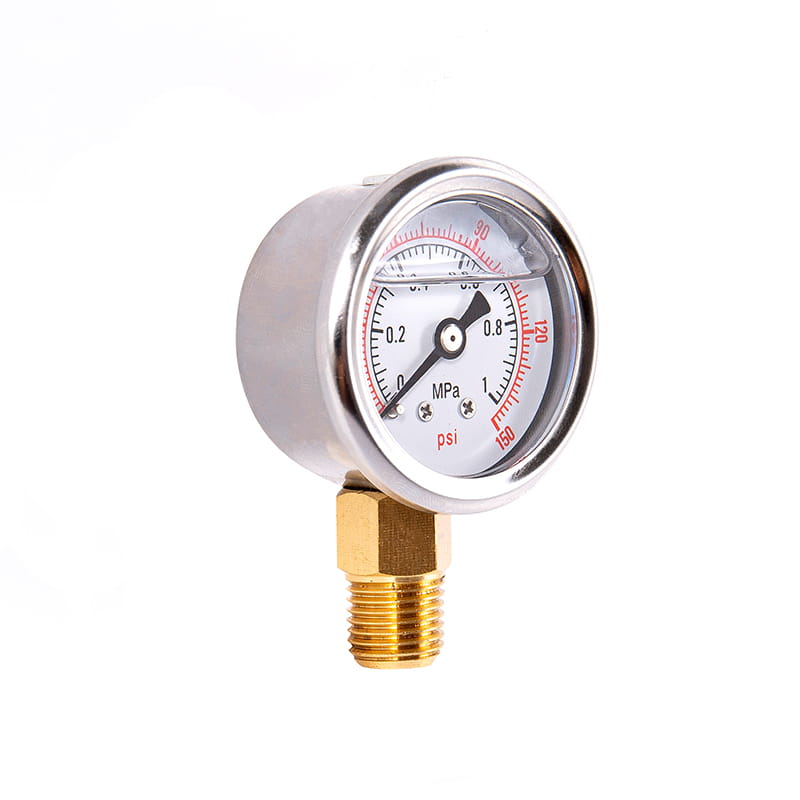

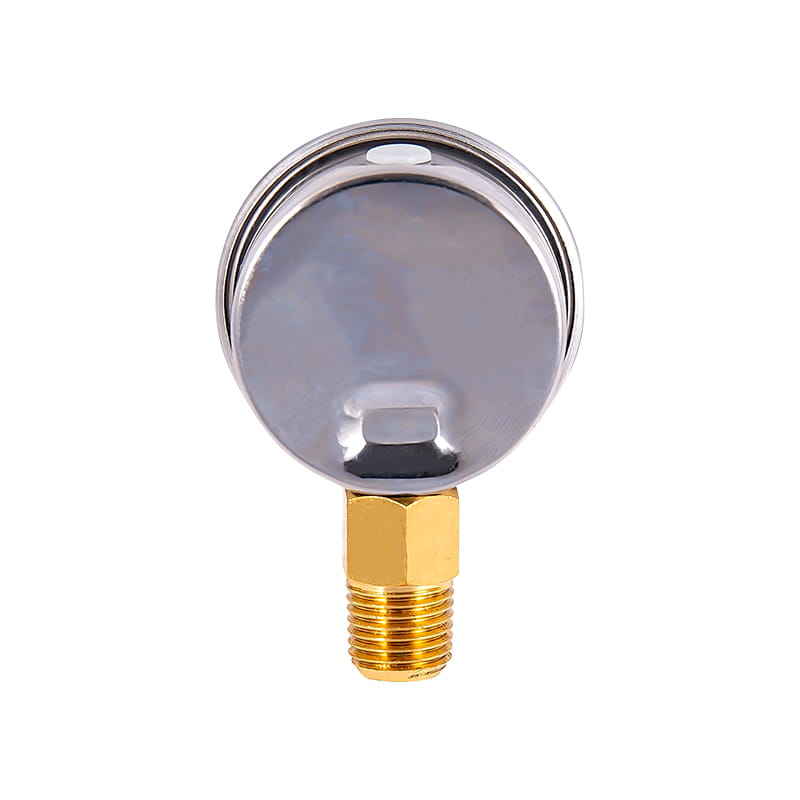

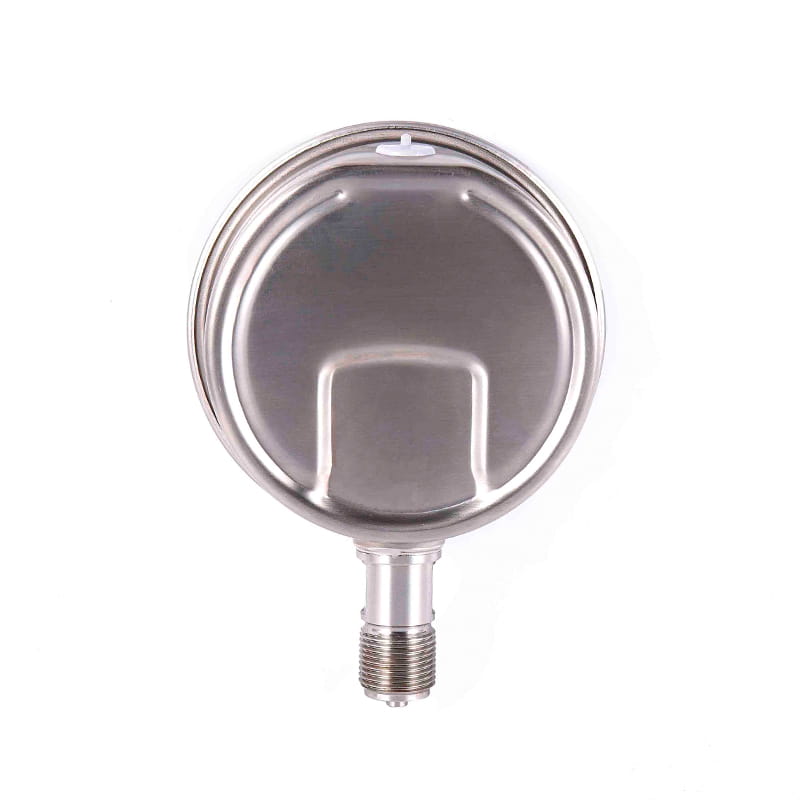

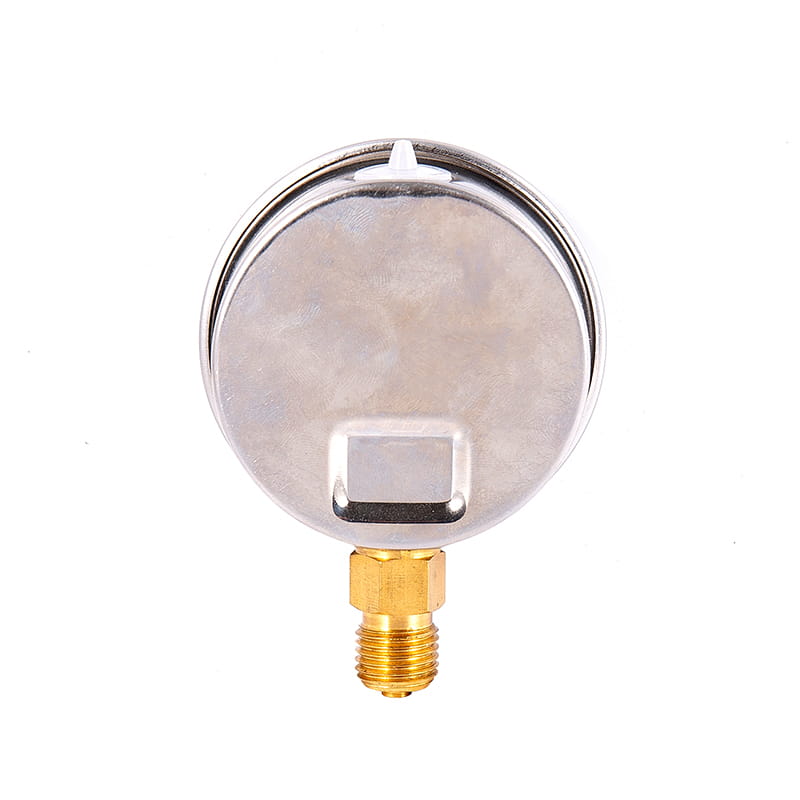

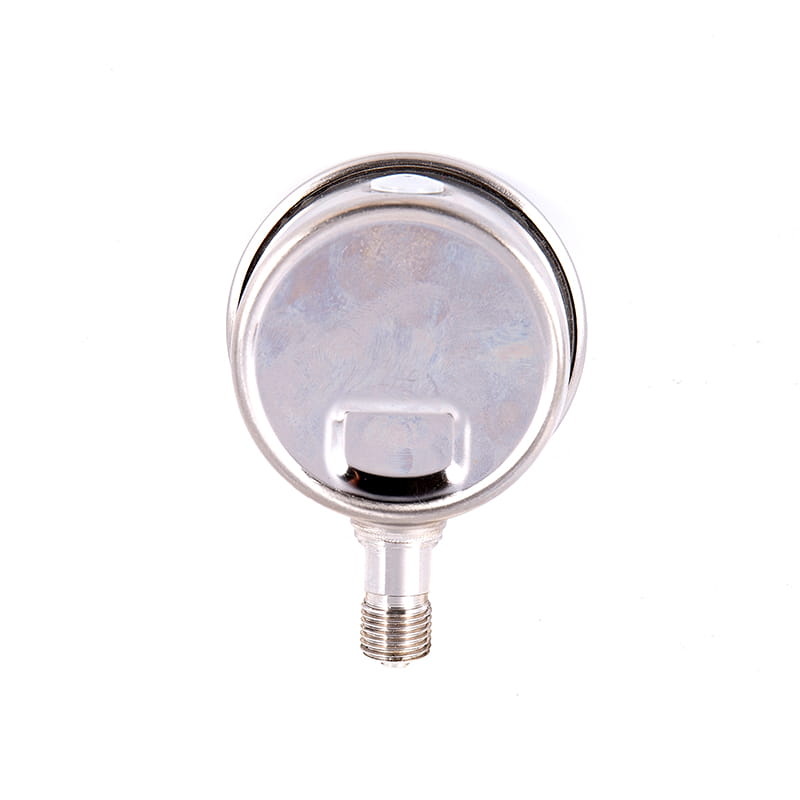

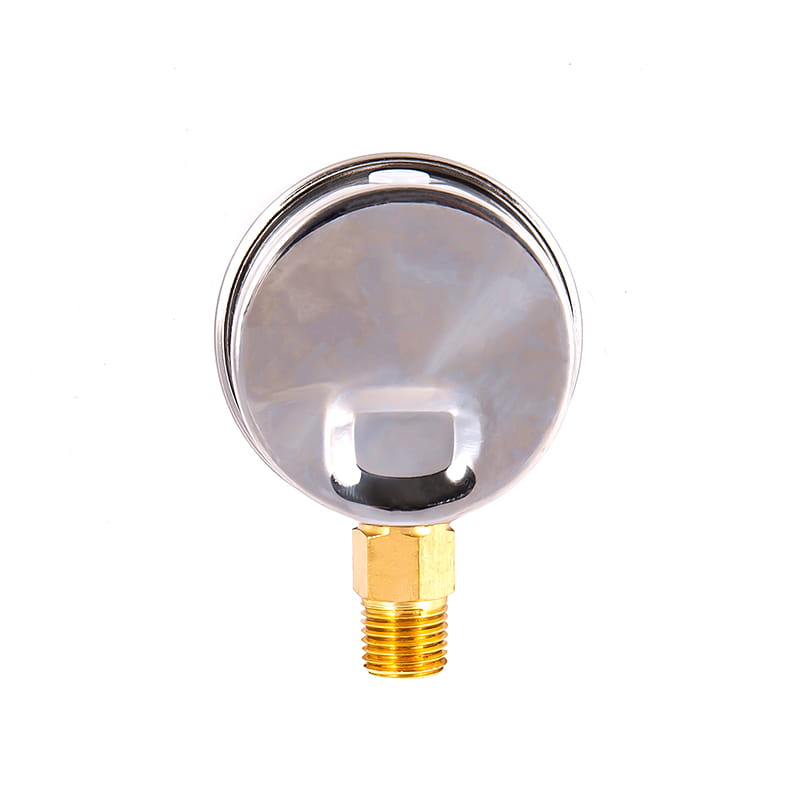

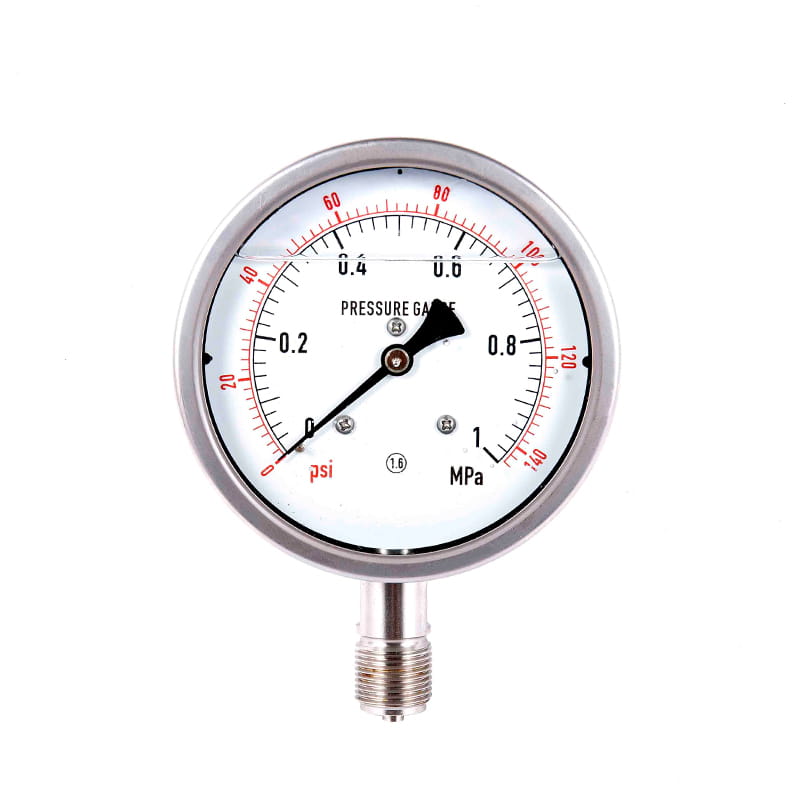

النوع المباشر الشعاعي (ⅰ) |

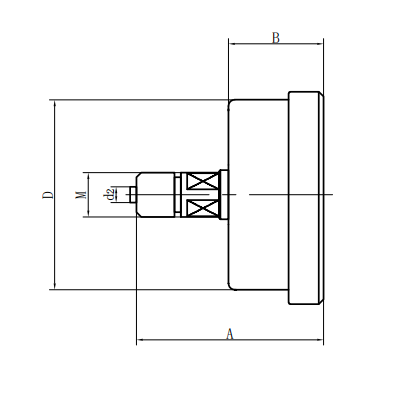

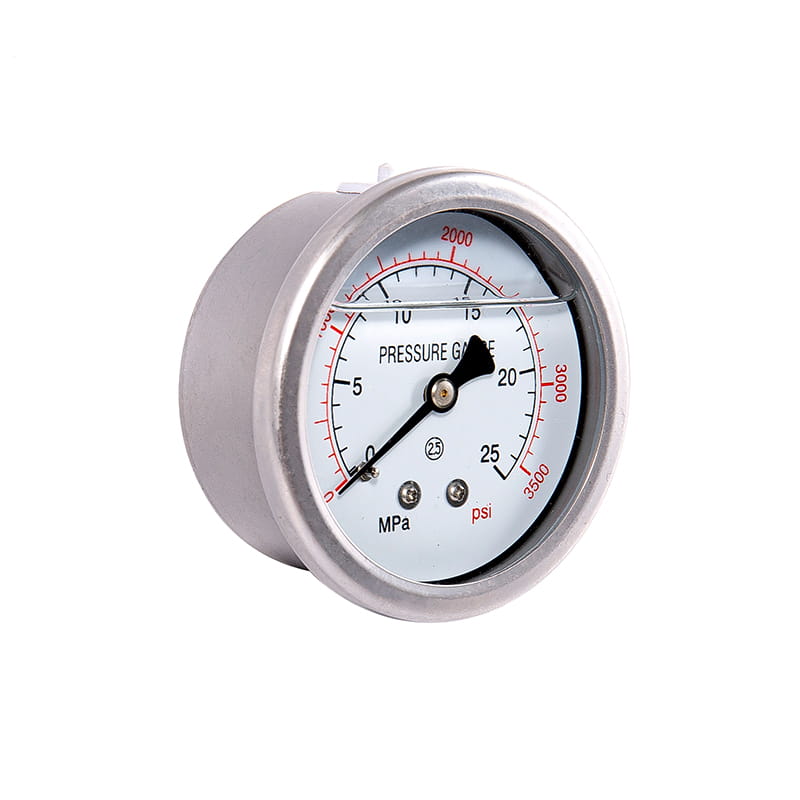

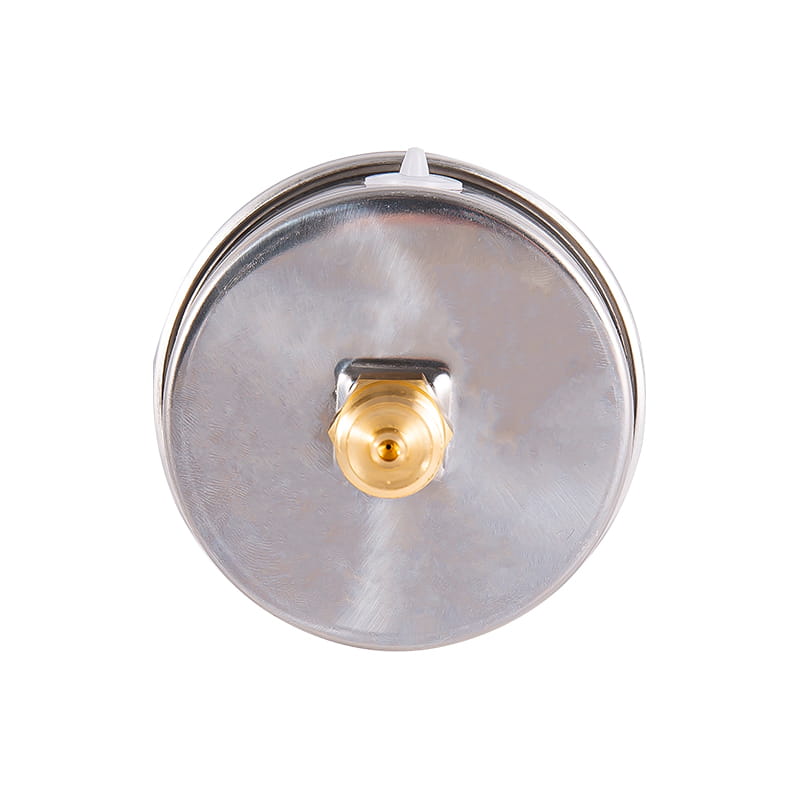

النوع المباشر غريب الأطوار المحوري (ⅱ) |
|

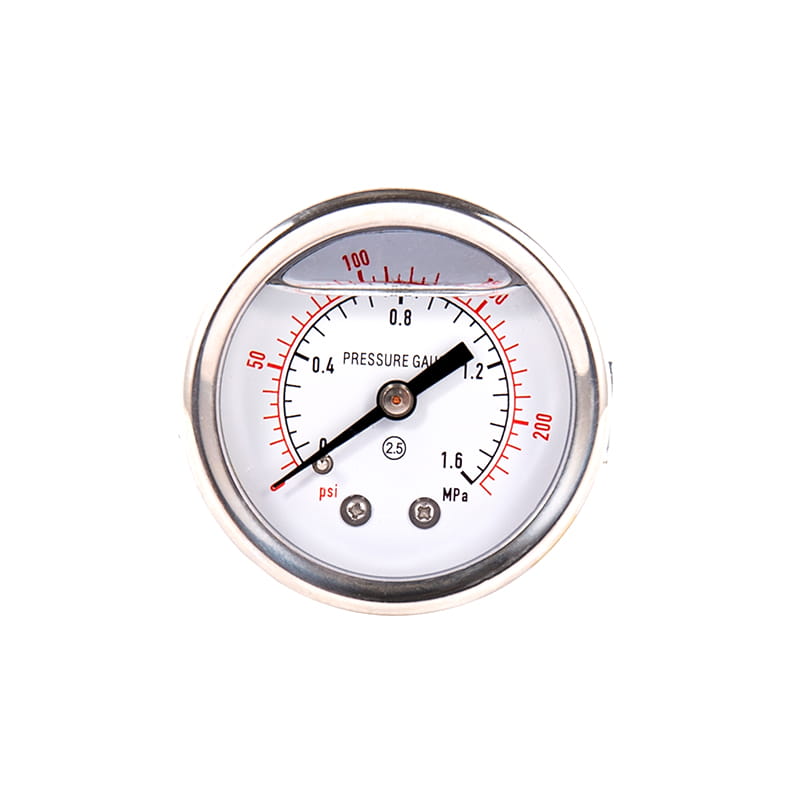

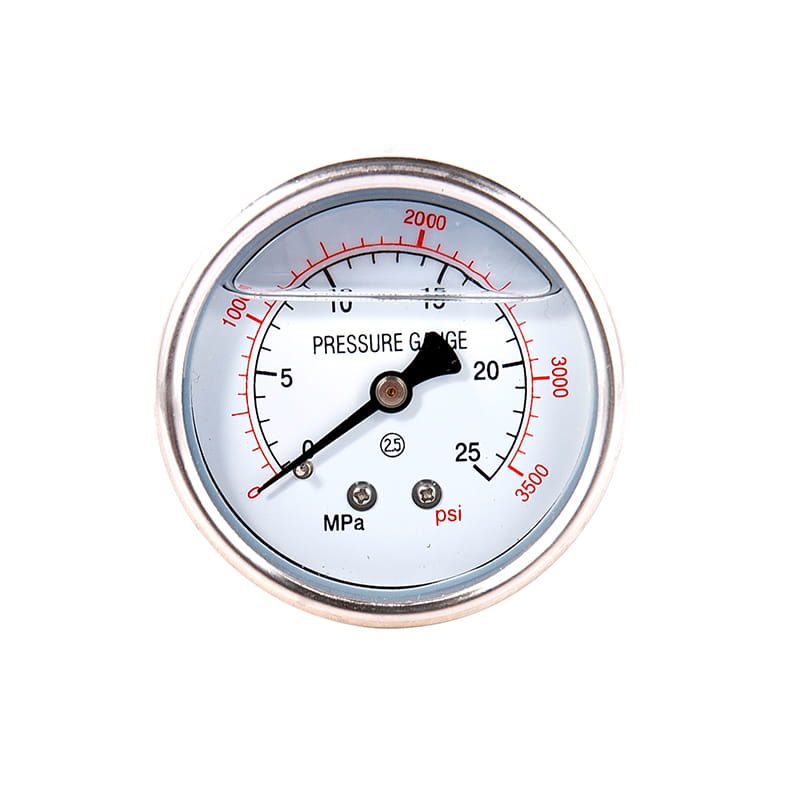

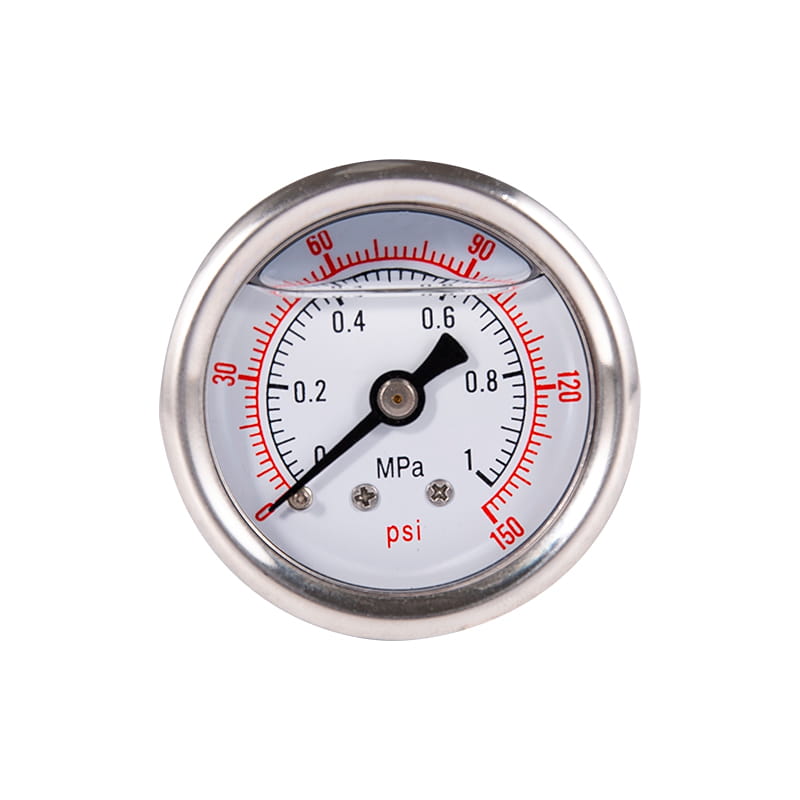

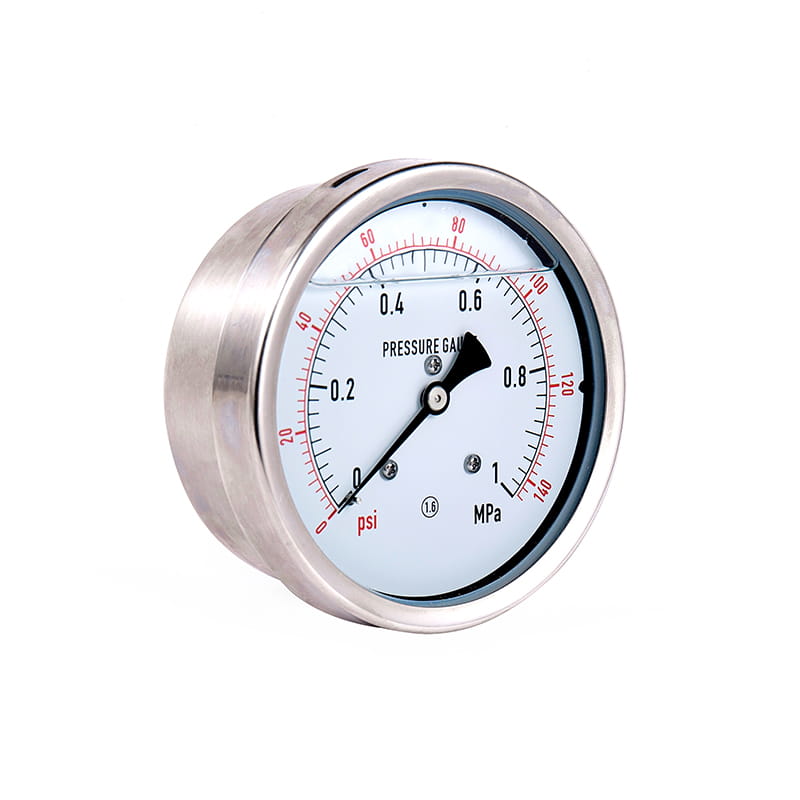

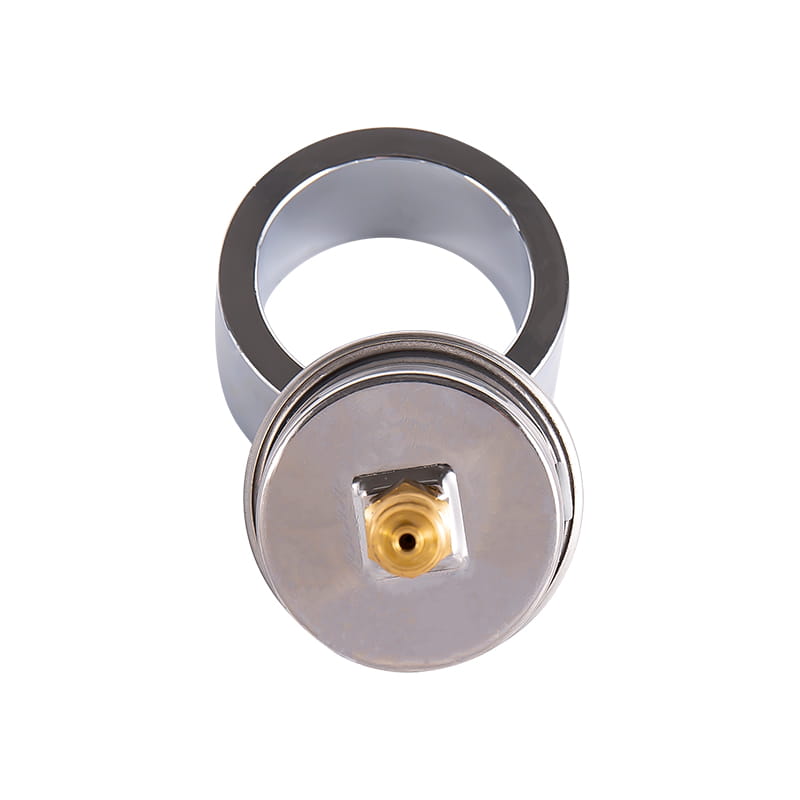

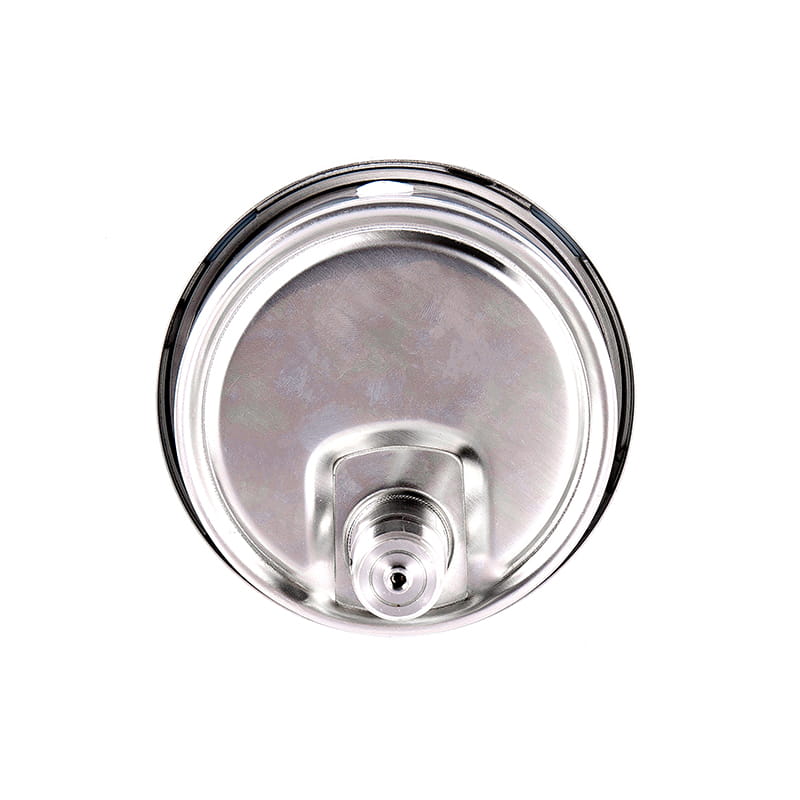

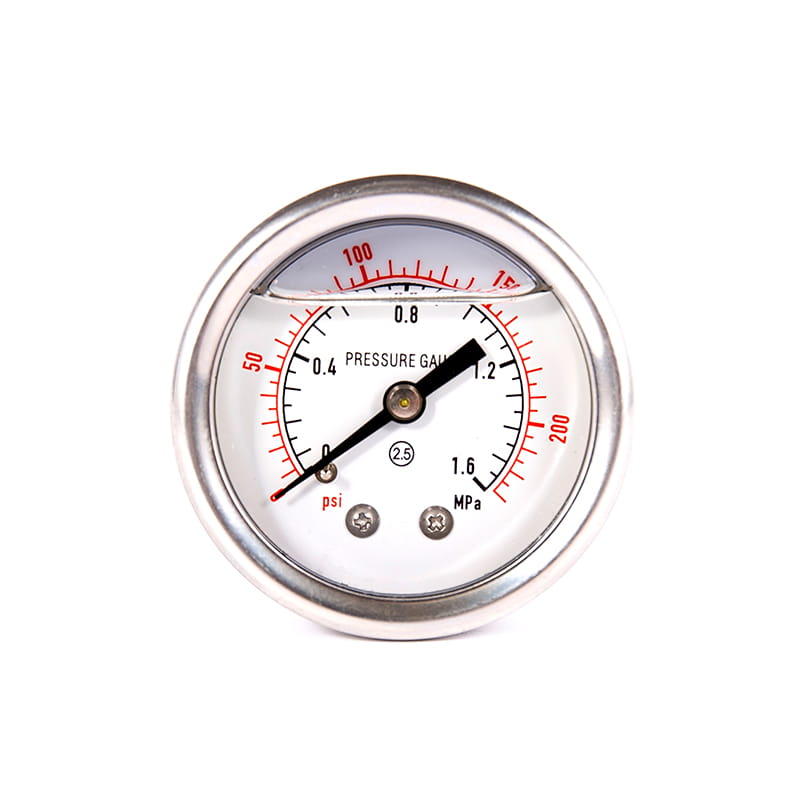

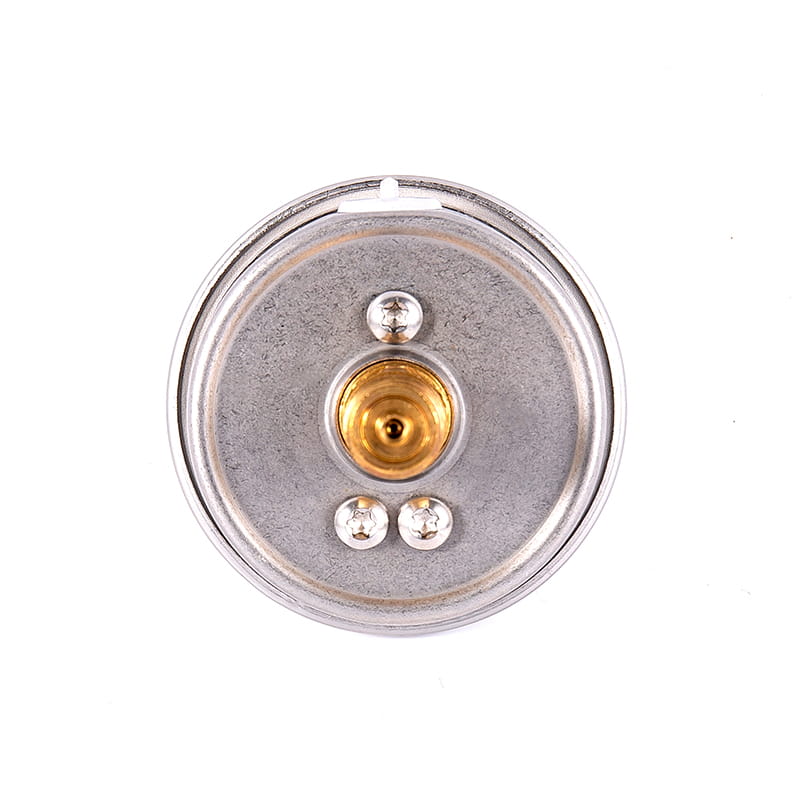

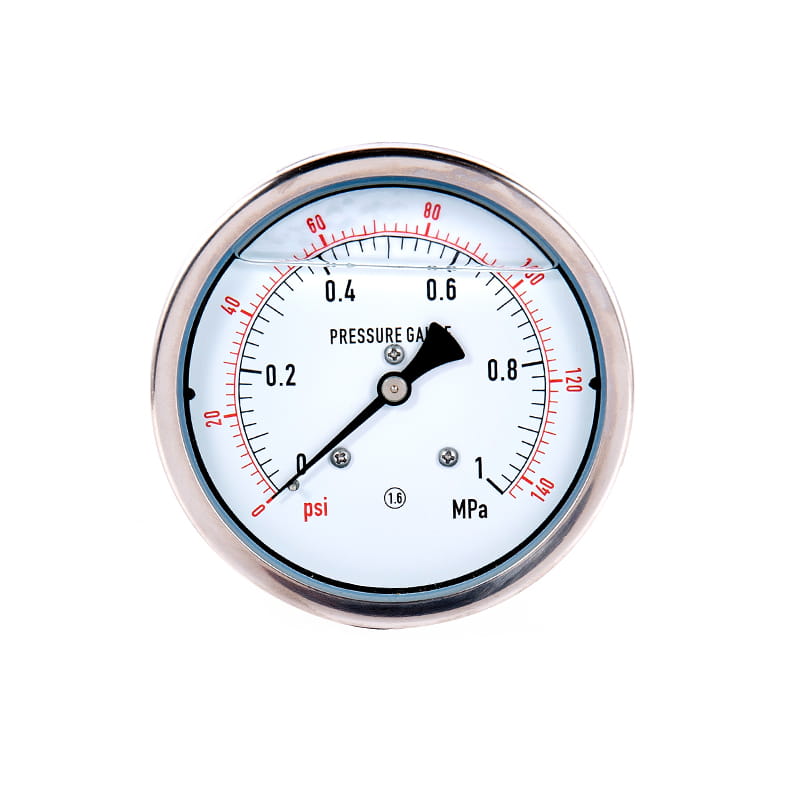

النوع المباشر المركز المحوري (III) |

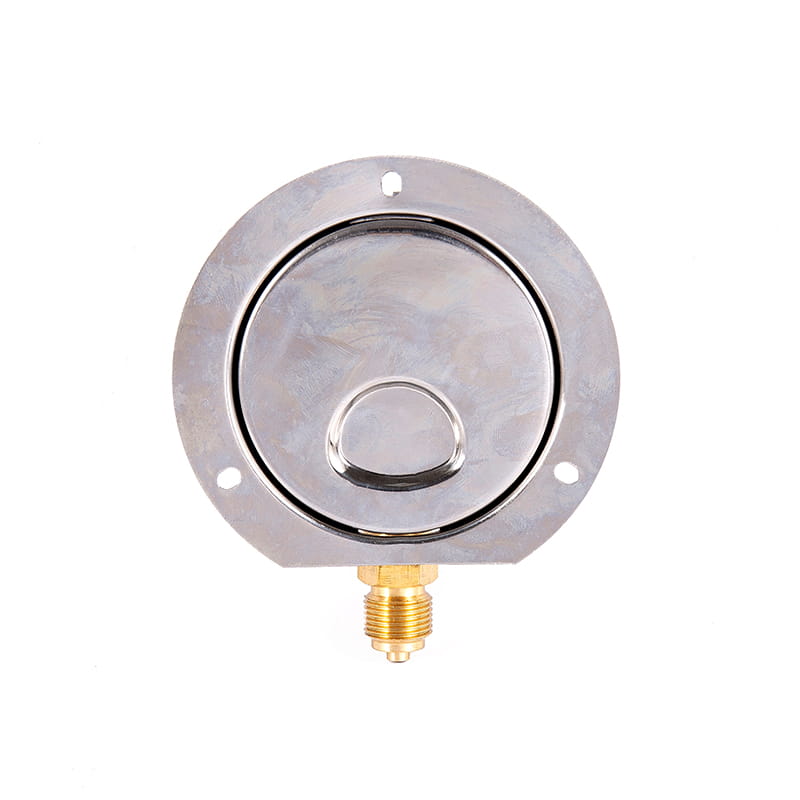

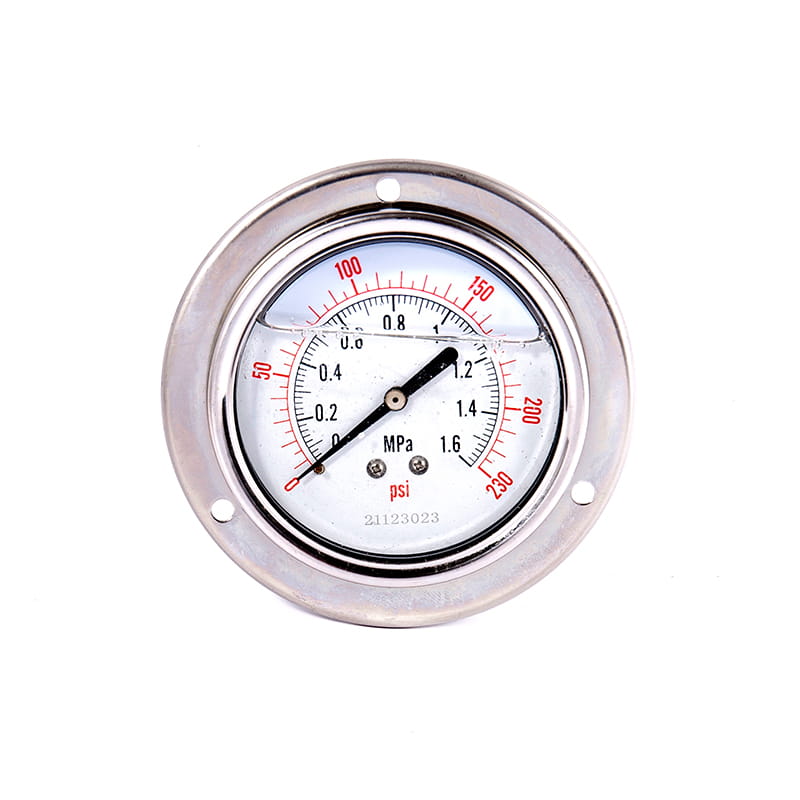

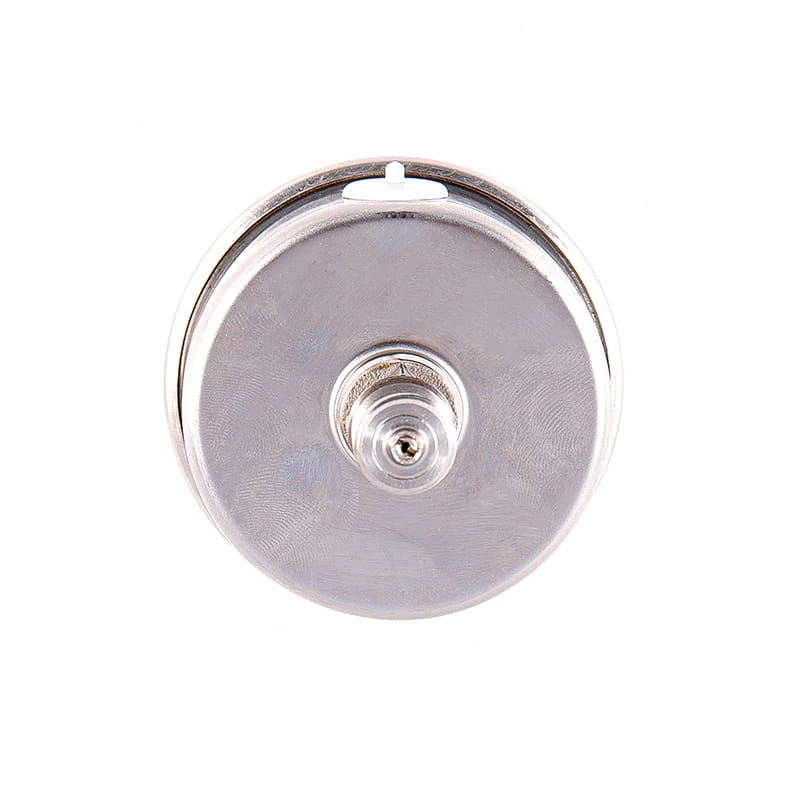

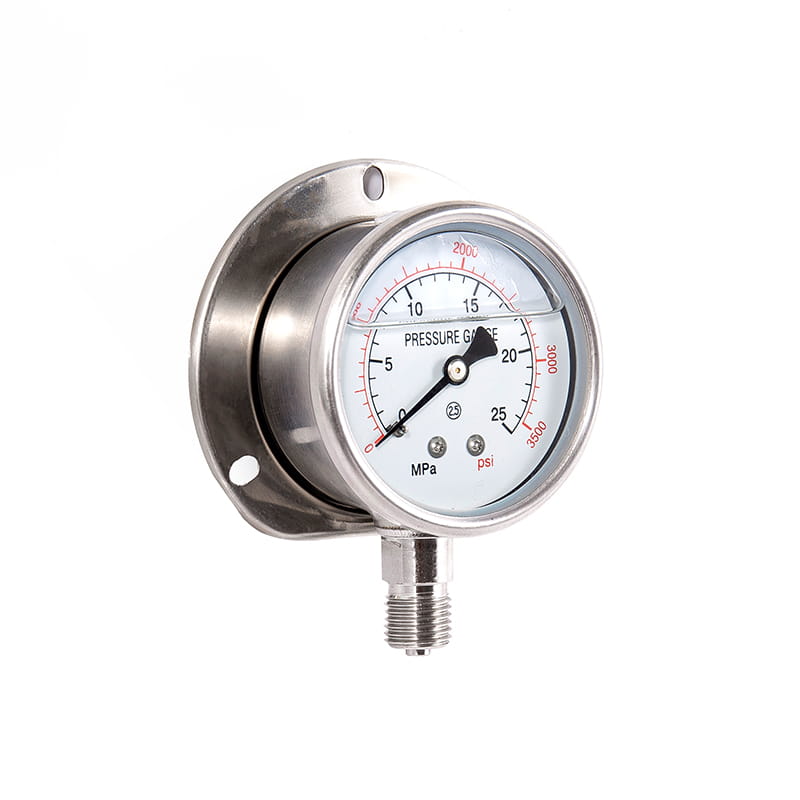

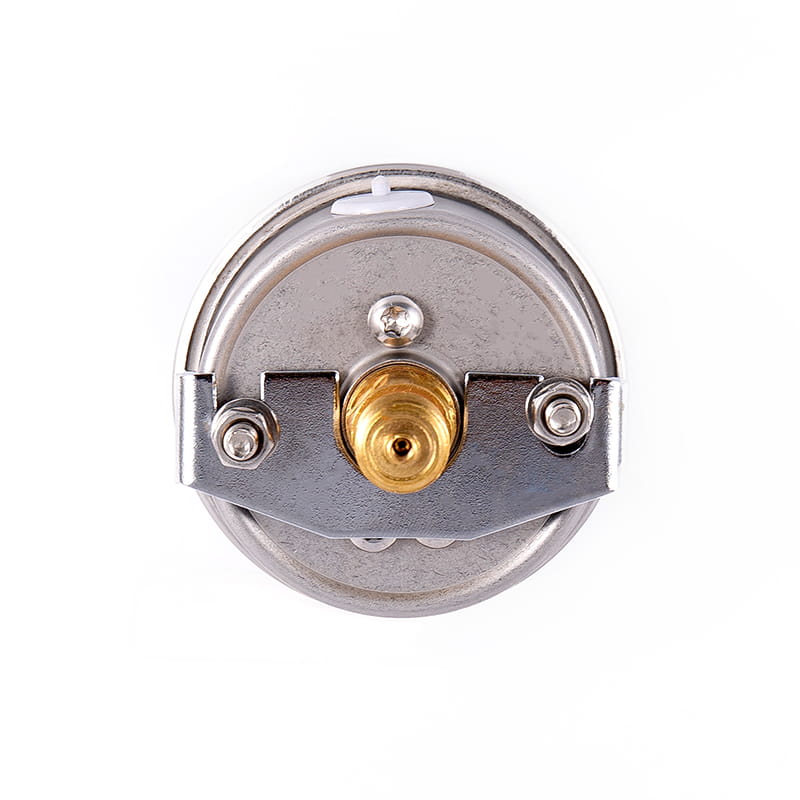

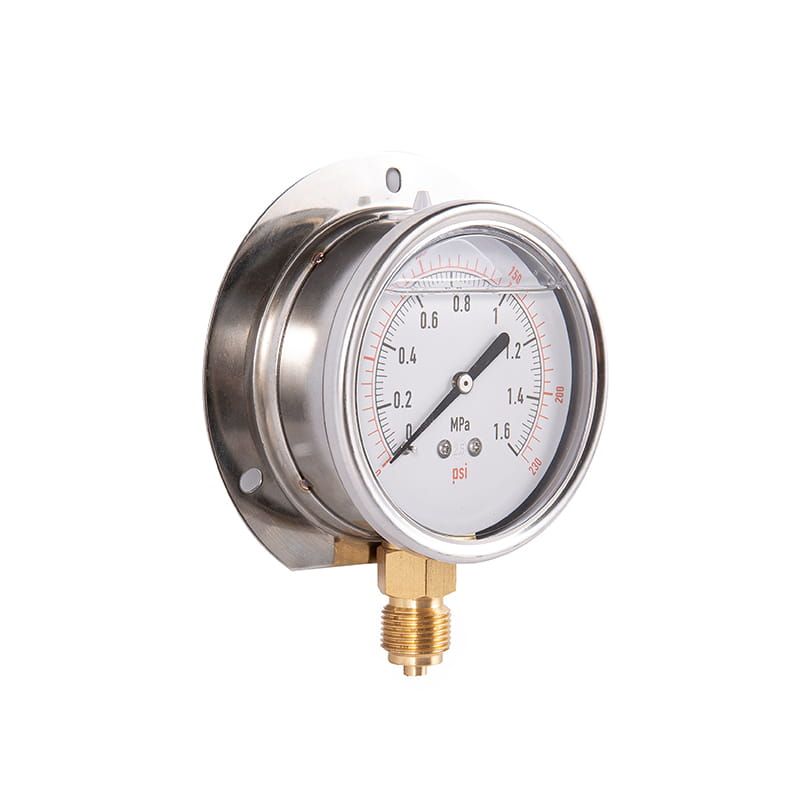

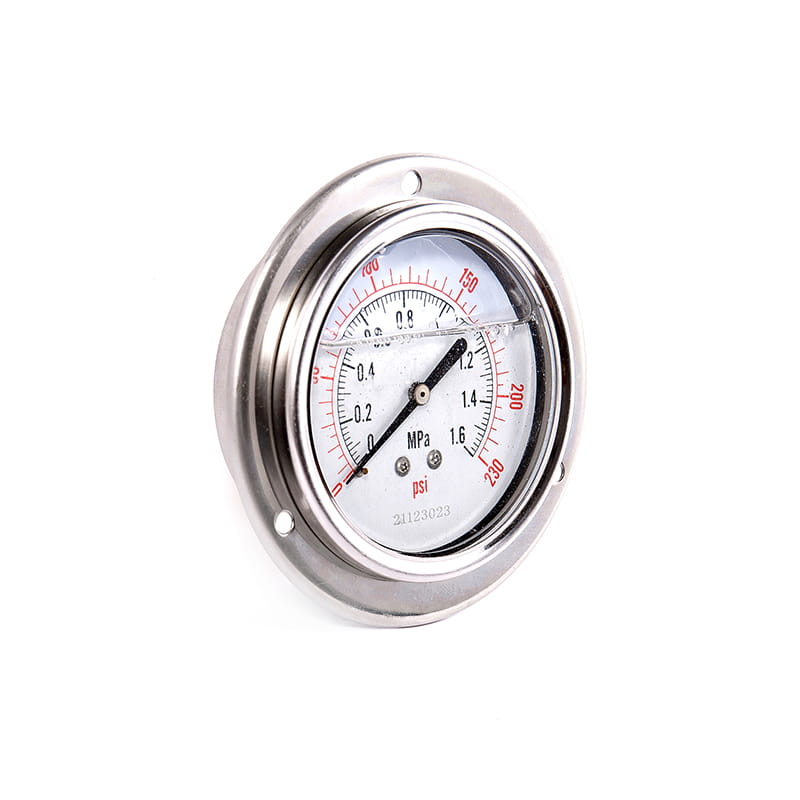

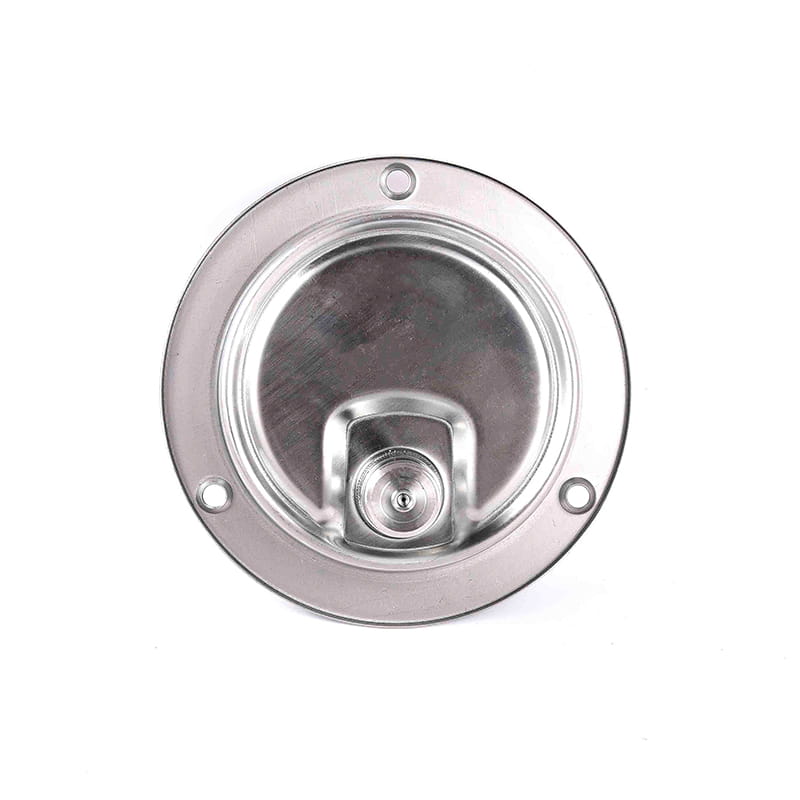

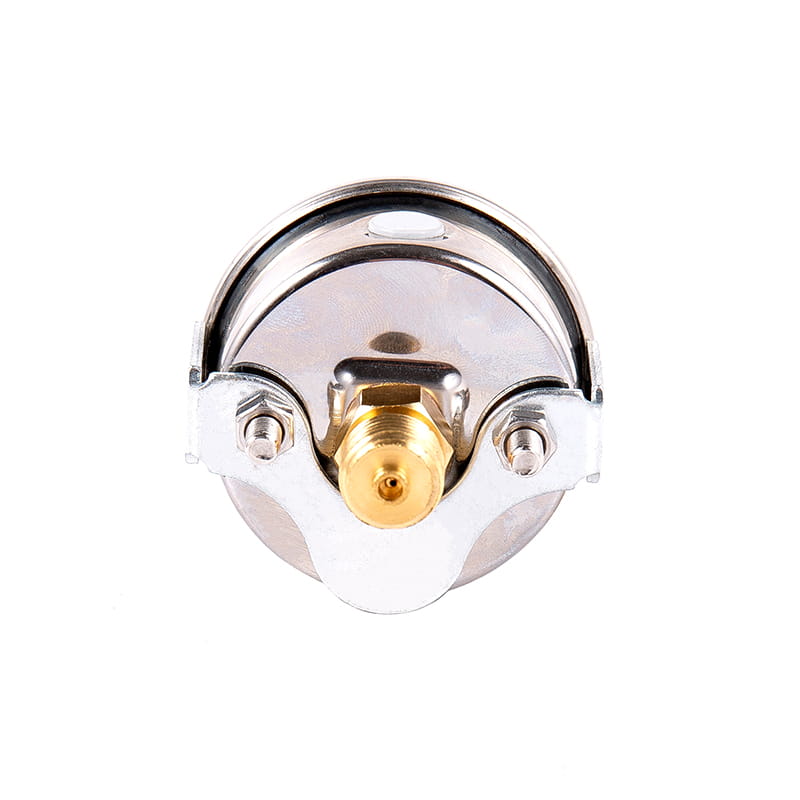

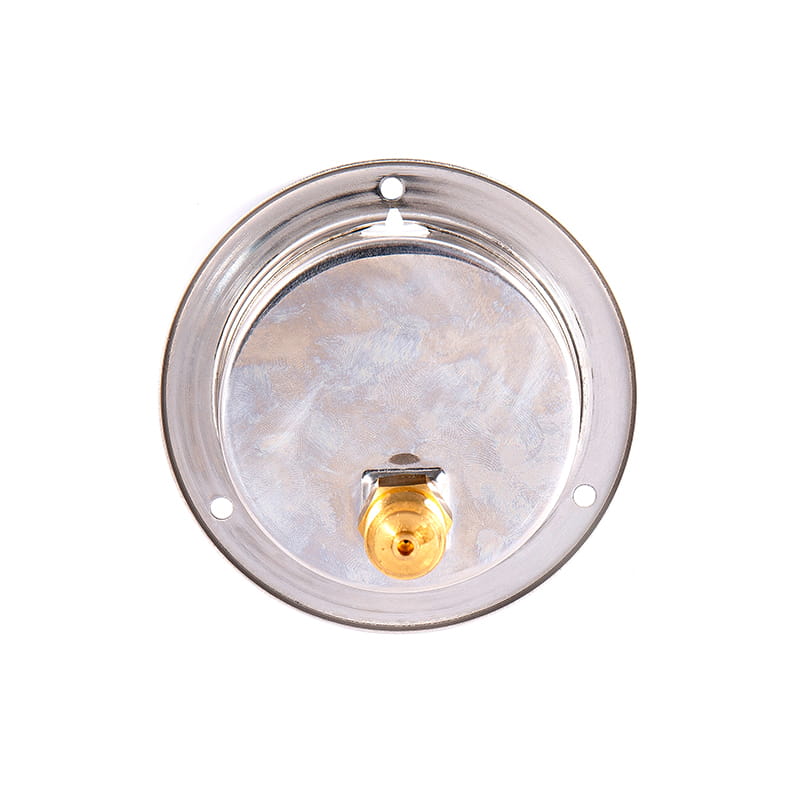

نوع إدراج غريب الأطوار المحوري (IV) |
|

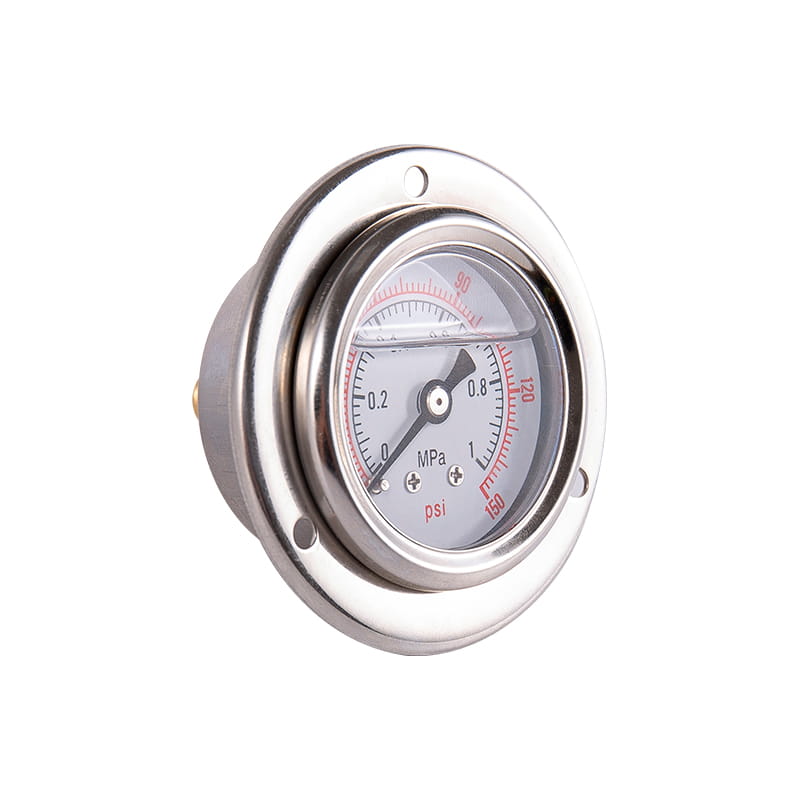

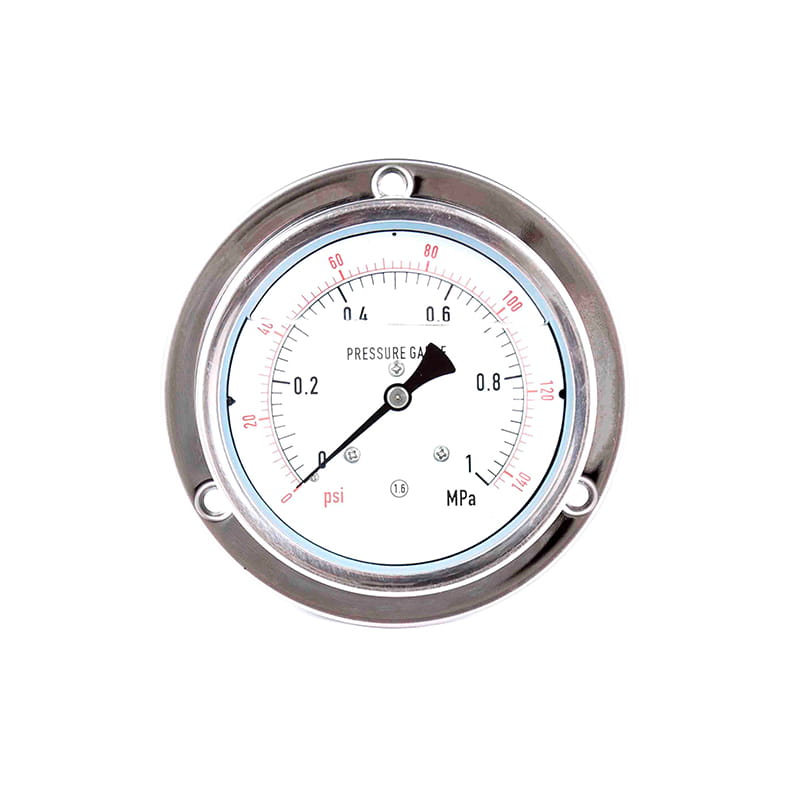

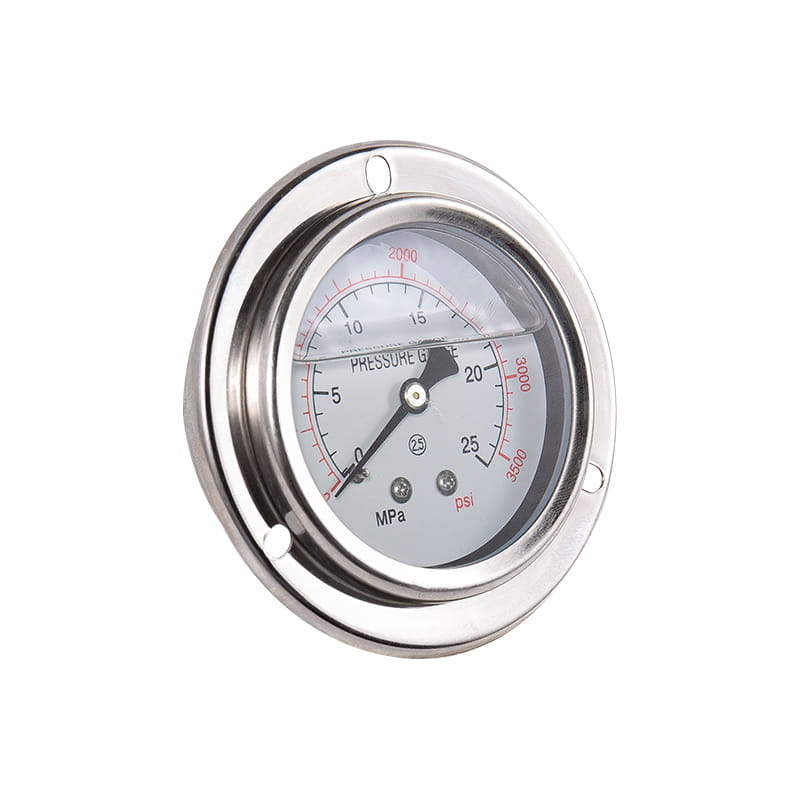

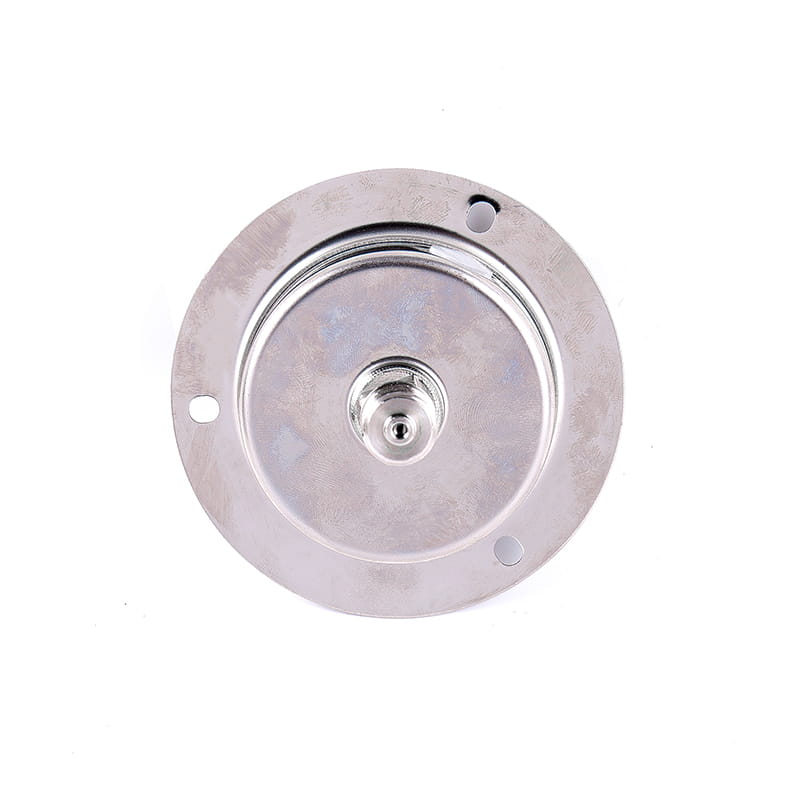

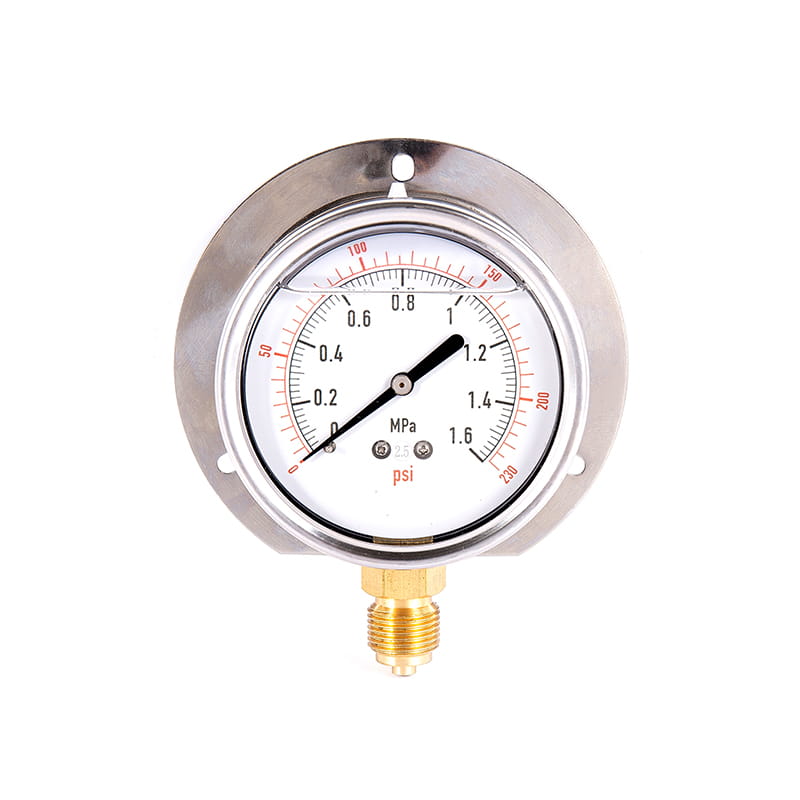

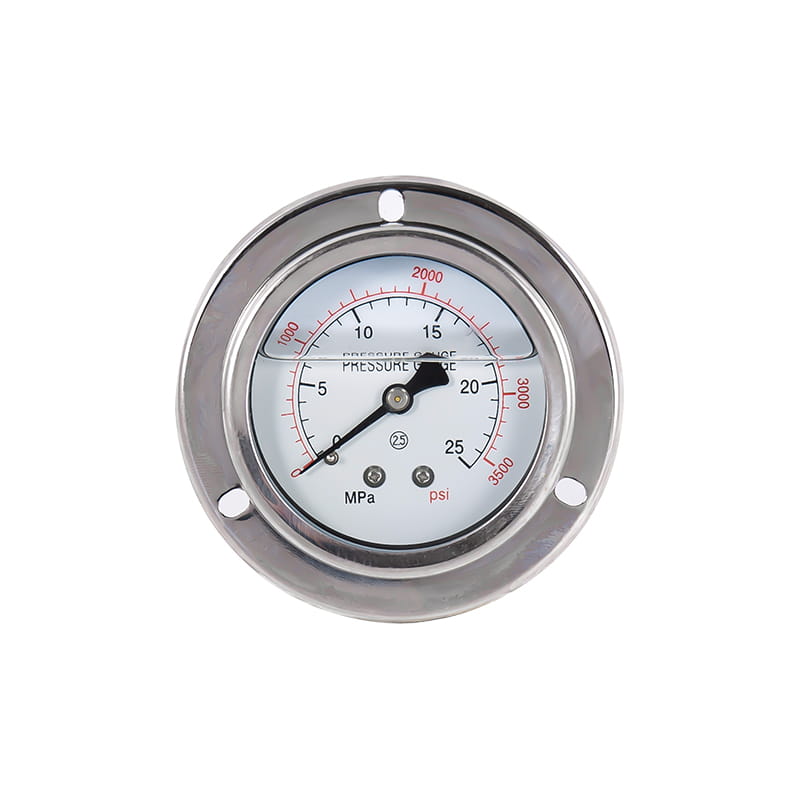

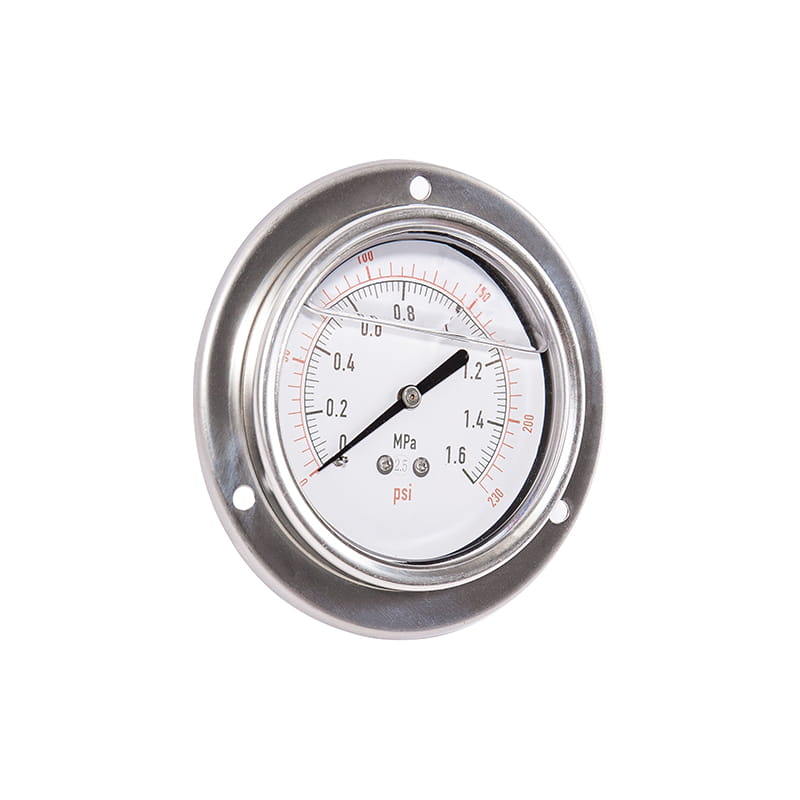

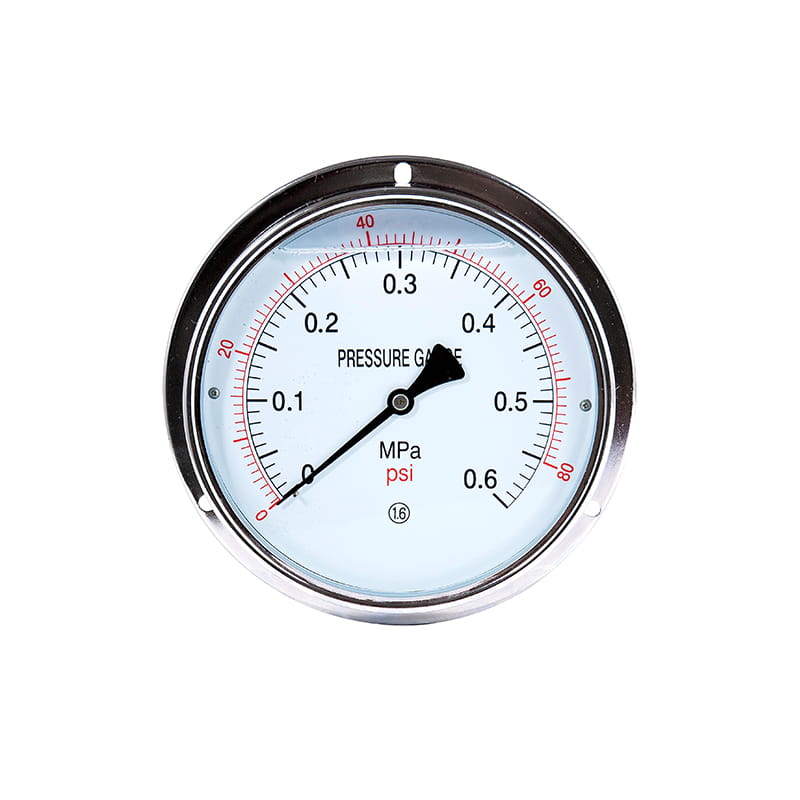

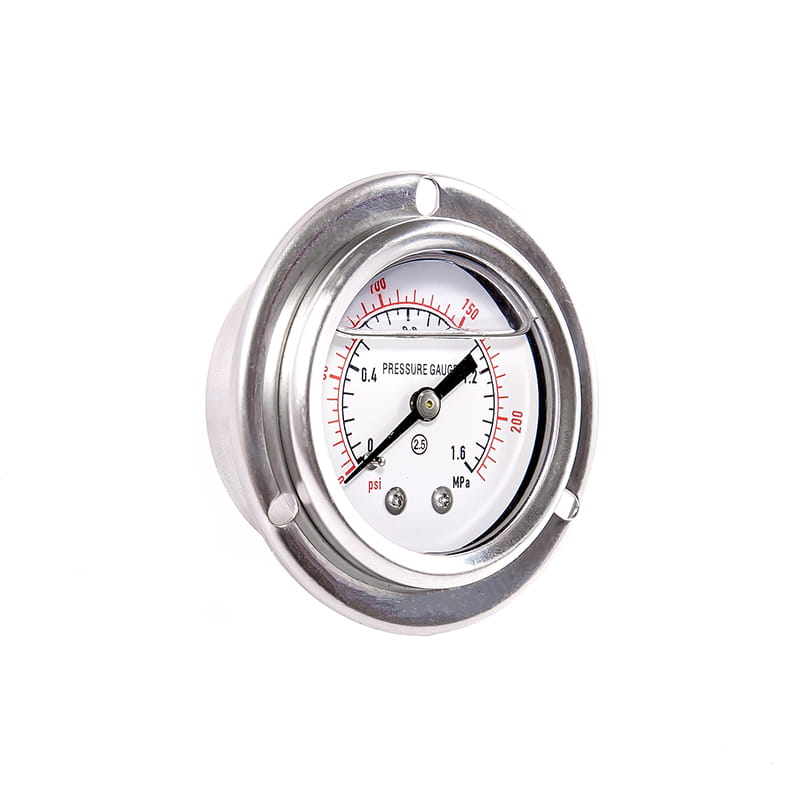

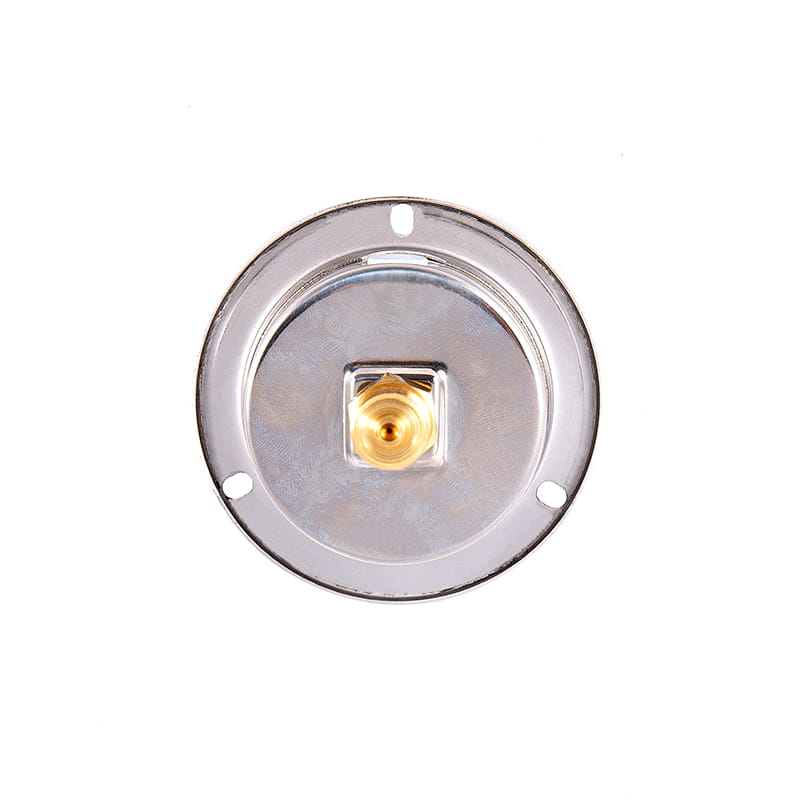

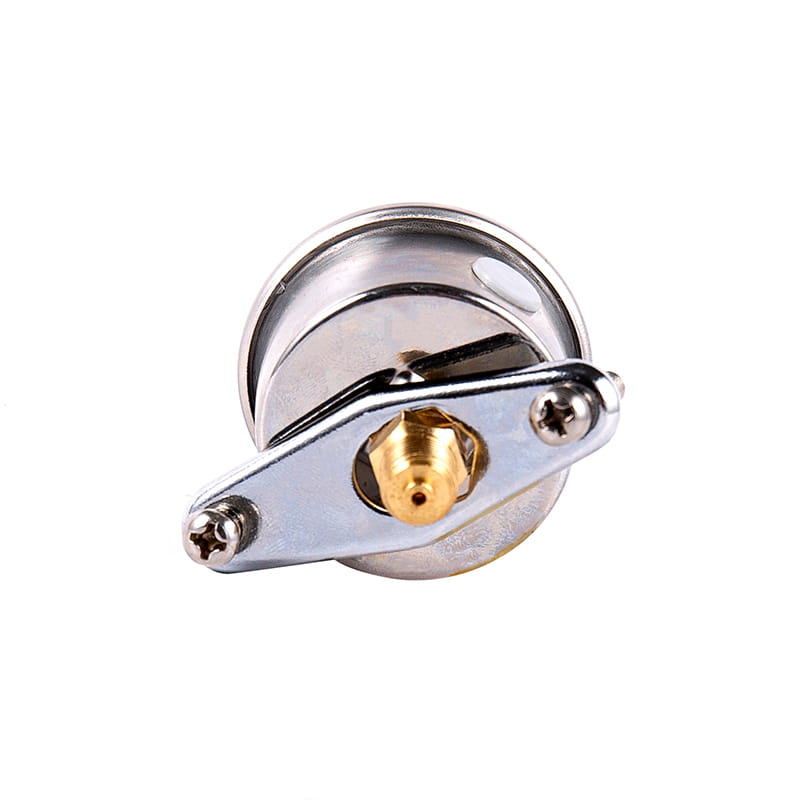

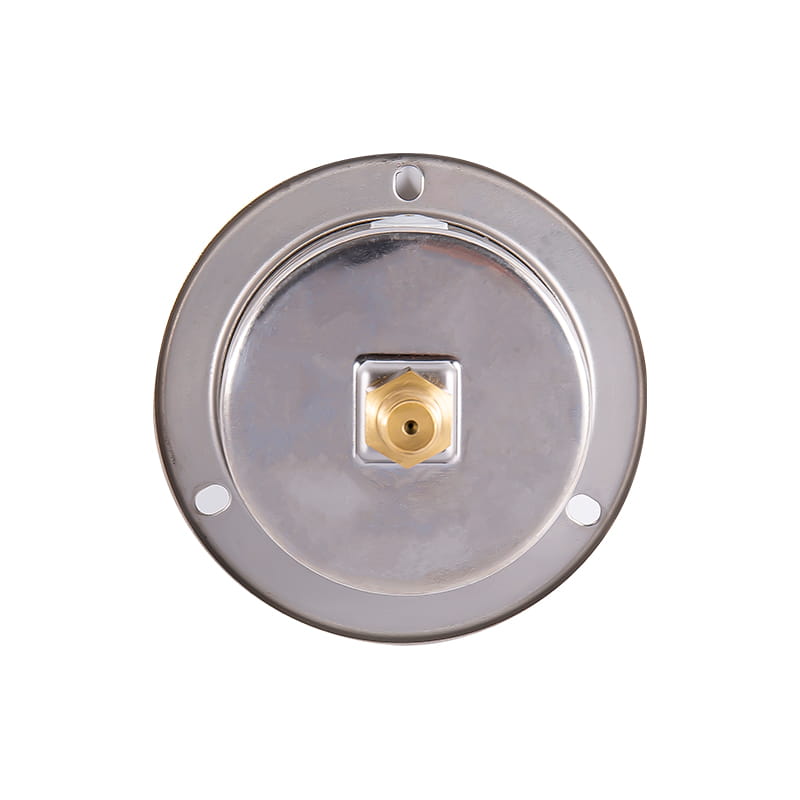

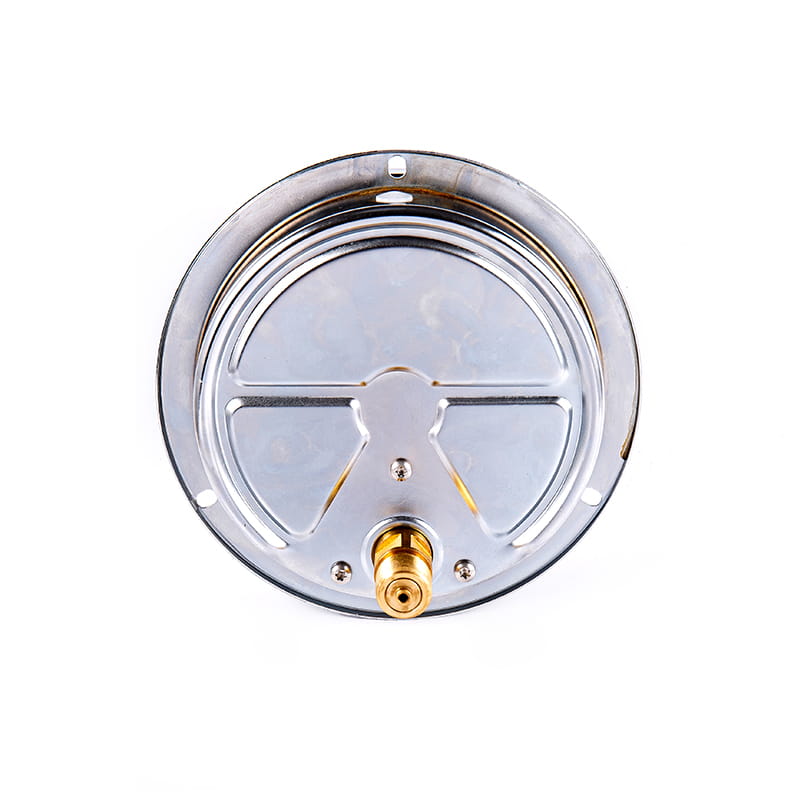

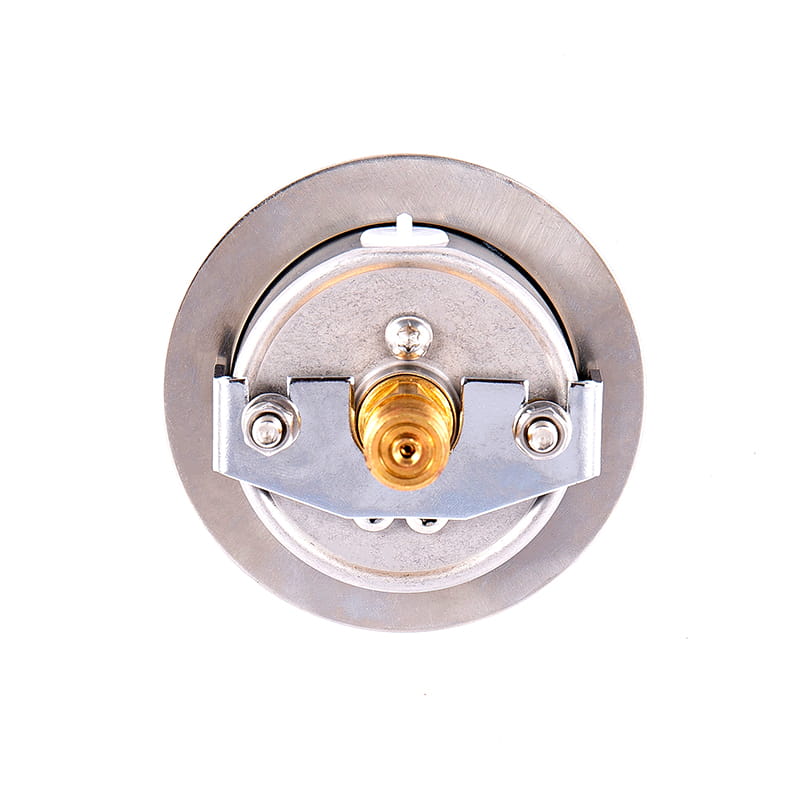

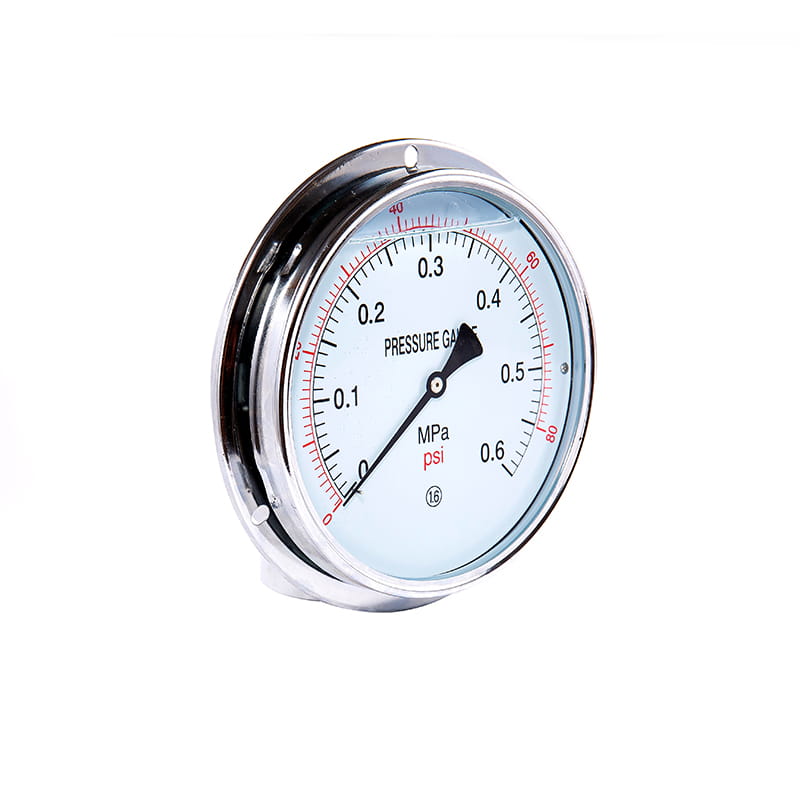

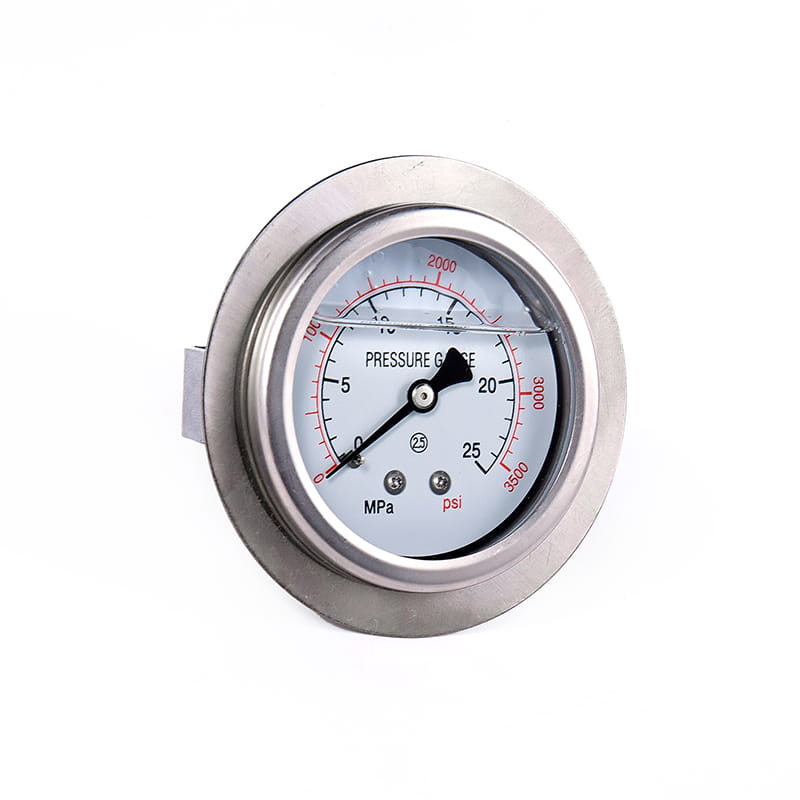

نوع الإدراج المركزي المحوري (V) |

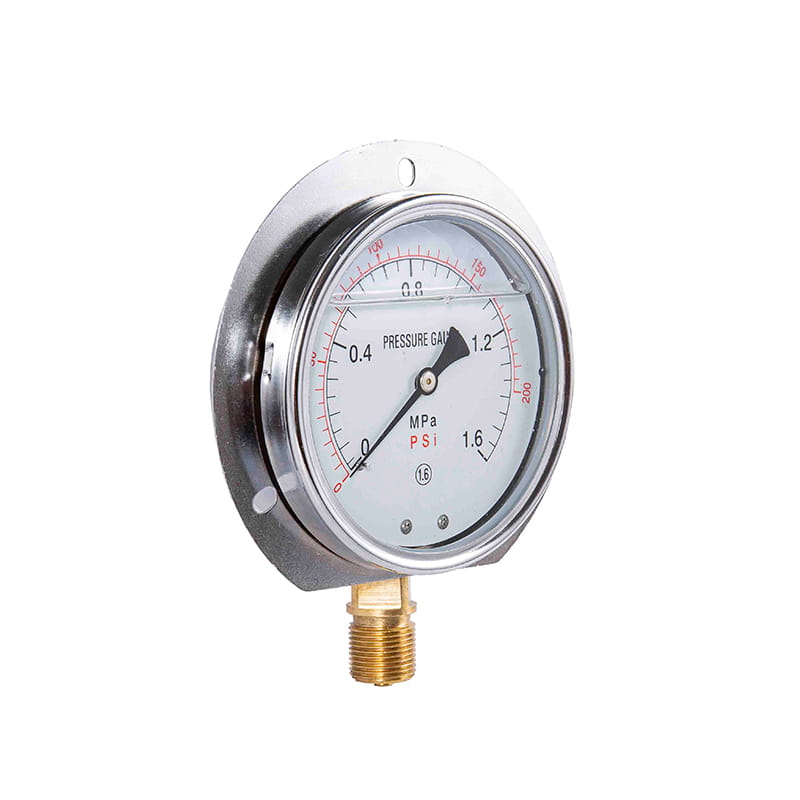

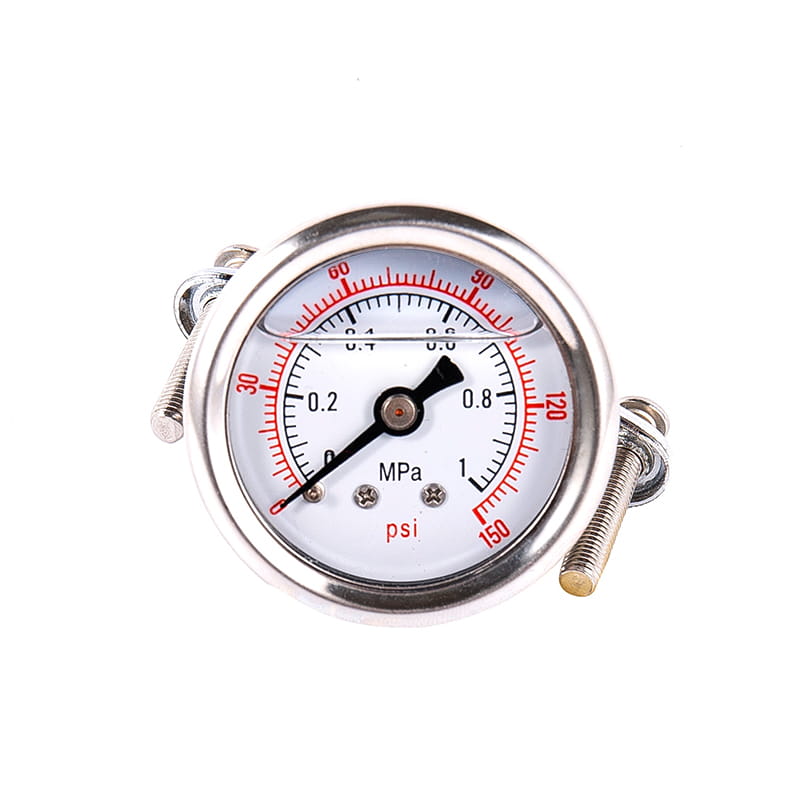

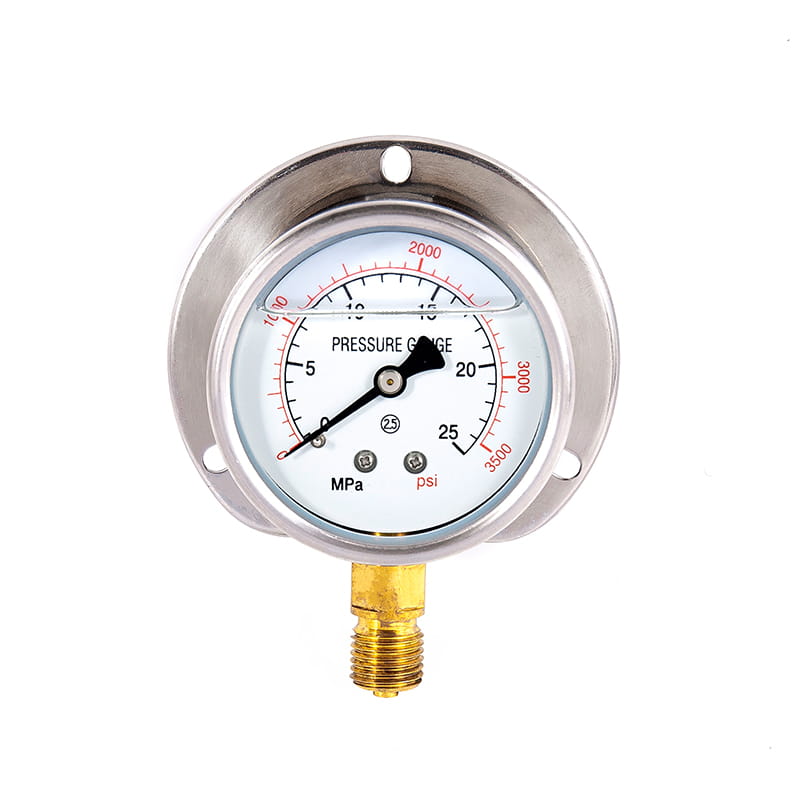

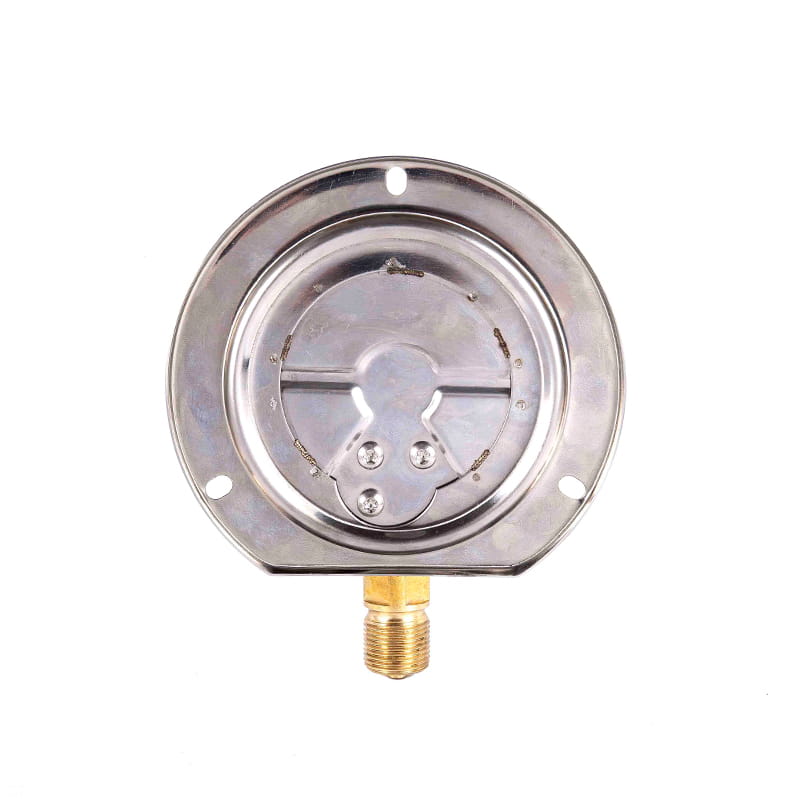

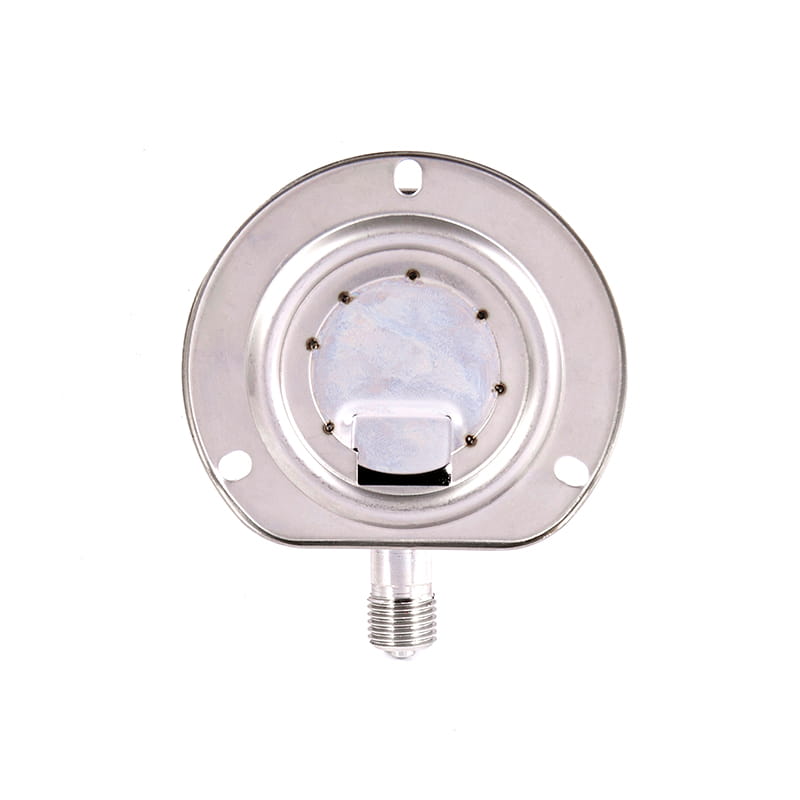

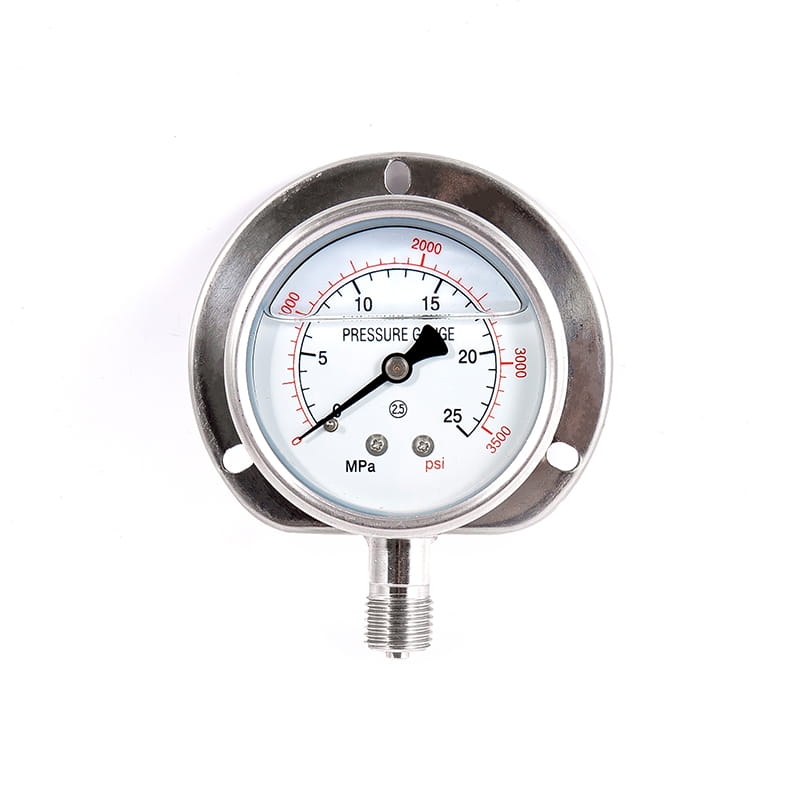

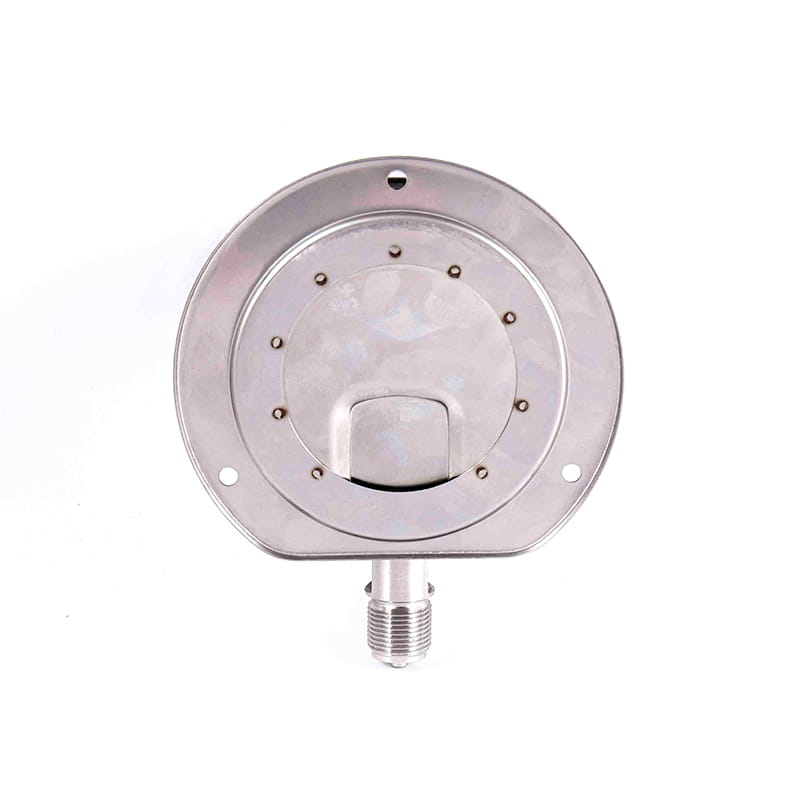

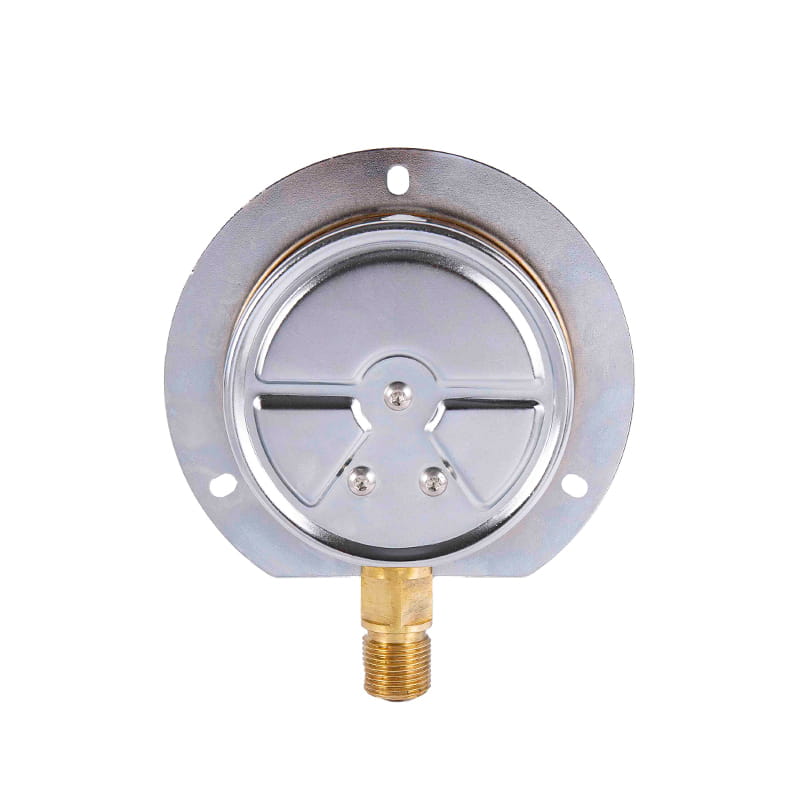

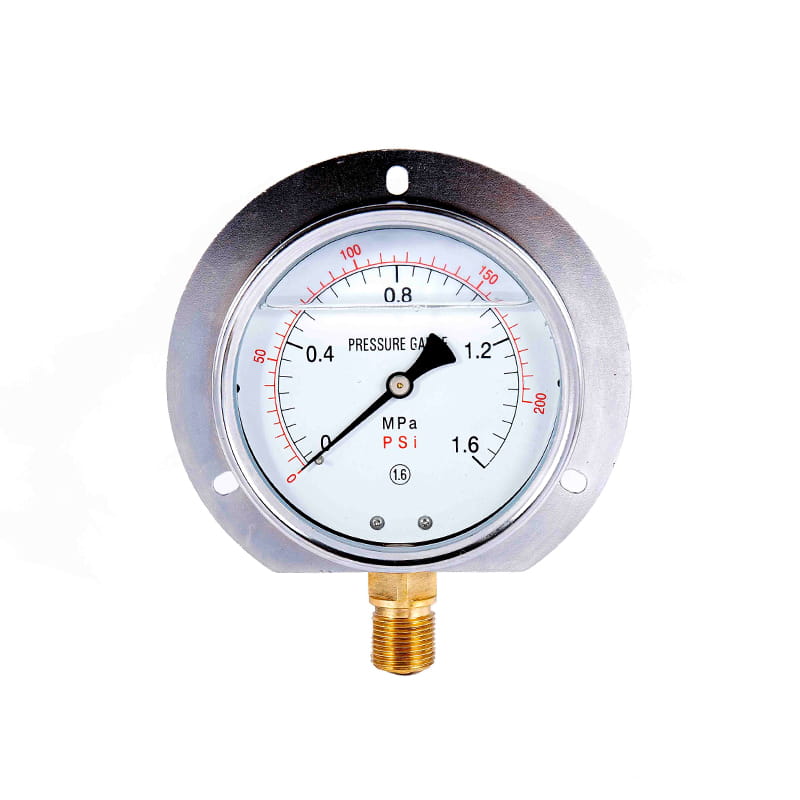

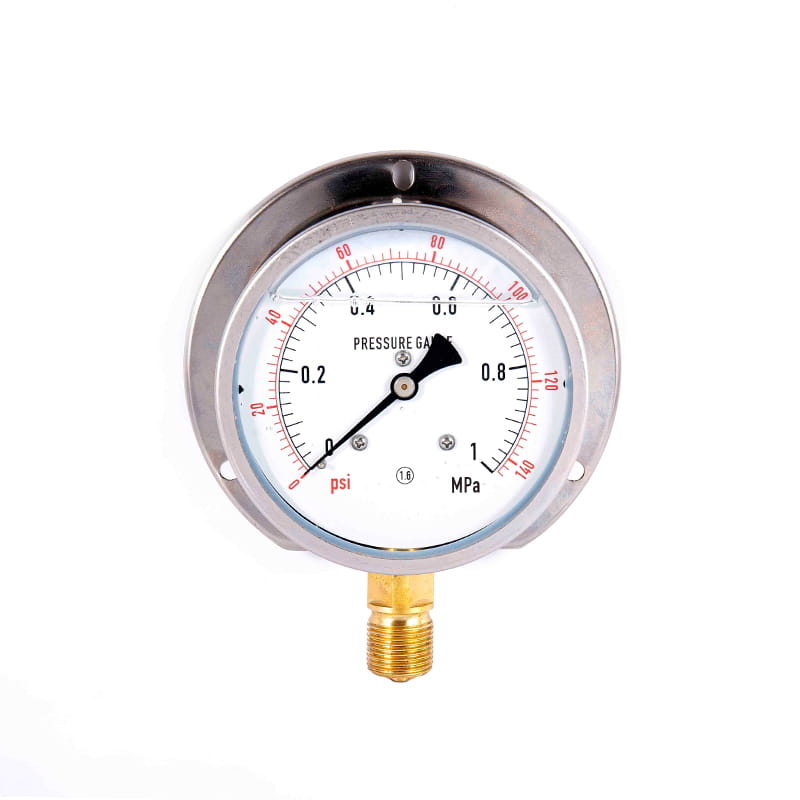

نوع محدب شعاعي (vi) |
|
رقم النموذج |
الأبعاد العامة （ مم ） |
|||||||
|
A |
B |
C |
D |
D0 |
D1 |
D2 |
M |
|
|
YB40 －ⅰ |
38 |
25 |
8.5 |
φ 41 |
/ |
/ |
φ 3.5 |
M10 × 1 |
|
YB40 －ⅲ |
45 |
26 |
/ |
φ 41 |
/ |
/ |
φ 3.5 |
M10 × 1 |
|
YB40 －ⅴ |
38 |
26 |
/ |
φ 41 |
φ 3.5 |
φ 62 |
φ 3.5 |
M10 × 1 |
|
YB50 －ⅰ |
50 |
29 |
9.5 |
φ 52 |
/ |
/ |
φ 4 |
M10 × 1 |
|
YB50 －ⅲ |
54 |
29 |
/ |
φ 52 |
/ |
/ |
φ 4 |
M10 × 1 |
|
YB50 －ⅴ |
47 |
29 |
/ |
φ 52 |
φ 4 |
φ 72 |
φ 4 |
M10 × 1 |
|
YB60 －ⅰ |
56 |
33 |
11 |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
YB60 －ⅱ |
61 |
32.5 |
18 |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
YB60 －ⅲ |
61 |
32.5 |
/ |
φ 60 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
YB60 －ⅳ |
55 |
32.5 |
18 |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
YB60 －ⅴ |
55 |
32.5 |
/ |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
YB60 －ⅵ |
56 |
33 |
11 |
φ 60 |
φ 5 |
φ 75 |
φ 5 |
M14 × 1.5 |
|
YB75 －ⅰ |
67 |
32 |
10 |
φ 75 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
YB75 －ⅲ |
54 |
32 |
/ |
φ 75 |
/ |
/ |
φ 5 |
M14 × 1.5 |
|
YB75 －ⅴ |
54 |
32 |
/ |
φ 75 |
φ 5 |
φ 91 |
φ 5 |
M14 × 1.5 |
|
YB75 －ⅵ |
62 |
32 |
10 |
φ 75 |
φ 5 |
φ 89 |
φ 5 |
M14 × 1.5 |
|
YB100 －ⅰ |
90 |
48 |
15 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YB100 －ⅱ |
83 |
44 |
34 |
φ 100 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YB100 －ⅳ |
68 |
44 |
34 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
YB100 －ⅵ |
90 |
48 |
15 |
φ 100 |
φ 6 |
φ 118 |
φ 6 |
M20 × 1.5 |
|
YB150 －ⅰ |
117 |
51 |
16.5 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YB150 －ⅱ |
92 |
52 |
55 |
φ 150 |
/ |
/ |
φ 6 |
M20 × 1.5 |
|
YB150 －ⅳ |
69 |
52 |
55 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
|
YB150 －ⅵ |
117 |
53 |
28 |
φ 150 |
φ 6 |
φ 165 |
φ 6 |
M20 × 1.5 |
