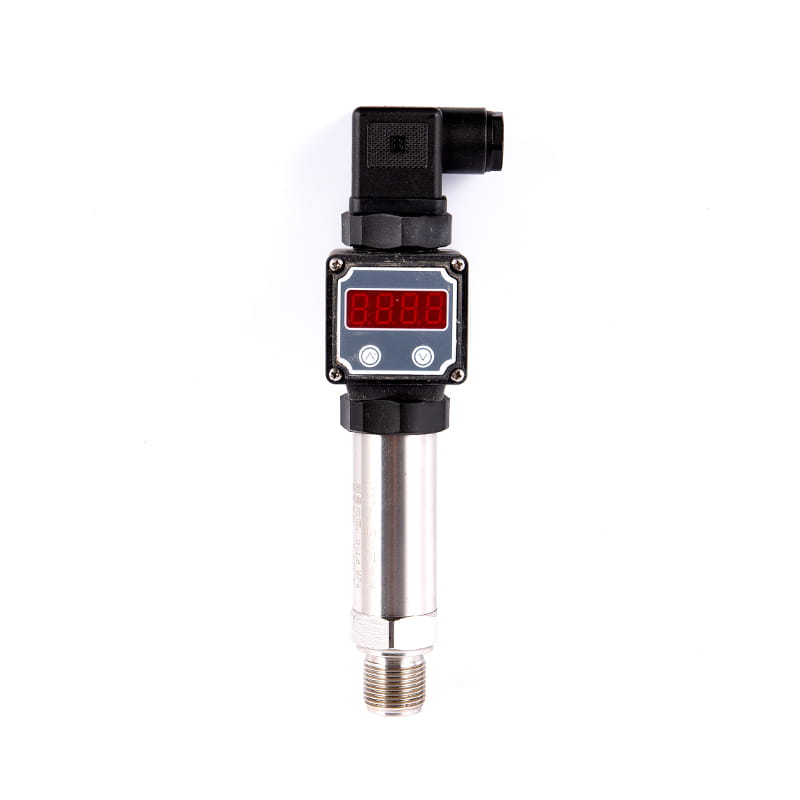

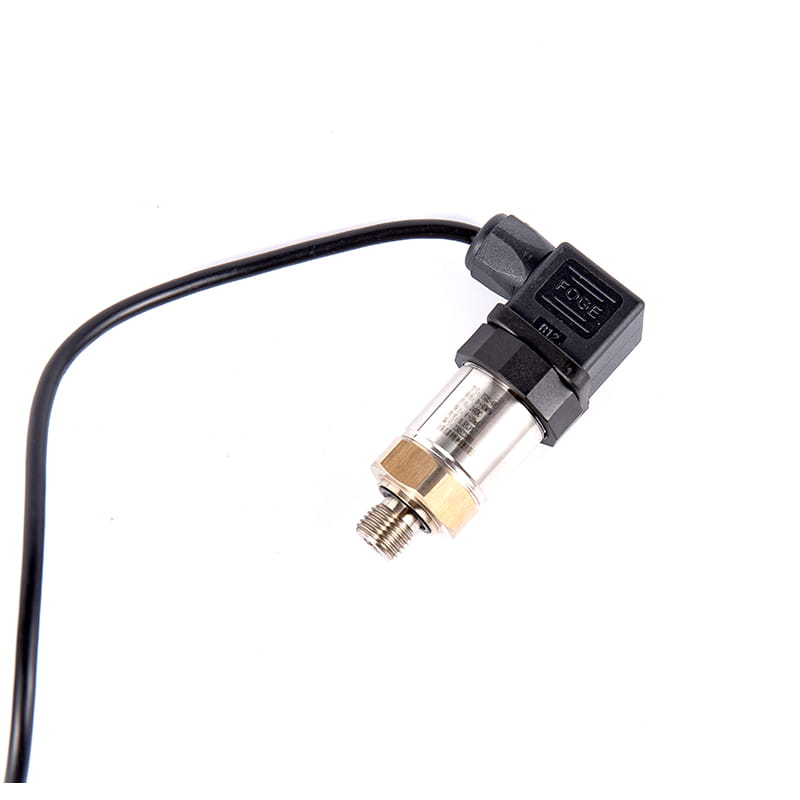

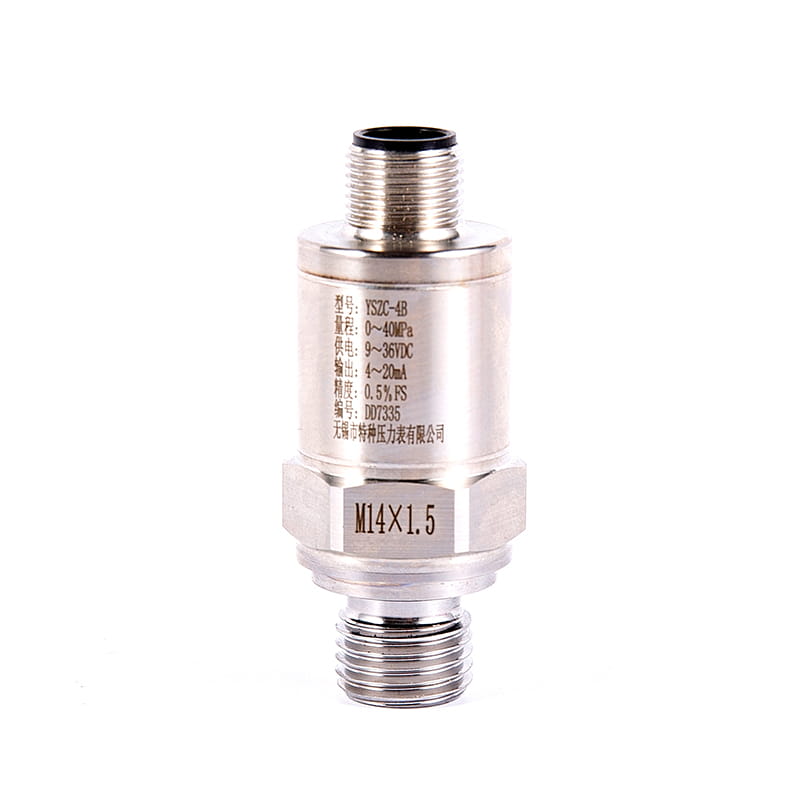

جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
جهاز إرسال ضغط مضغوط من سلسلة YSZC-4

جهاز إرسال ضغط مضغوط من سلسلة YSZC-4

1. نظرة عامة

يتمتع جهاز إرسال الضغط هذا بحساسية عالية ودقة عالية وقدرة قوية لمكافحة التحميل. يتم تصنيعها بواسطة أجهزة استشعار مستوردة ، ودائرة الاستشعار ودائرة التضخيم متكاملة للغاية ؛ القشرة عبارة عن أنبوب من الفولاذ المقاوم للصدأ متكامل ، ولا يلزم تعديل نقطة الصفر والكسب للدائرة ؛ القدرة القوية لمكافحة التداخل ، والمقاومة الحمضية والقلوية ، والاستقرار على المدى الطويل والموثوقية.

2. كيف يعمل

يستخدم جهاز إرسال الضغط المدمج رقائق الضغط المستوردة ، ويتم توصيل المكونات الحساسة بجسور الحجر من خلال عمليات الانتشار أو عمليات زرع أيون ، ويتم تشكيل الحجاب الحاجز الحساسة للضغط تحت الجسور عن طريق تقنية التغوين الدقيق. عند تطبيق الضغط على الحجاب الحاجز ، تتغير قيمة المقاومة وإشارة الإخراج الخطية التي تتناسب مع الضغط المطبق. نضيف مزود طاقة DC إلى جسر Wheatstone ، وسوف ينتج إخراج إشارة الجهد DC. بعد خط التحويل الثانوي ، يتحقق إخراج نظام 4MA ~ 20mA.

3. الخصائص الوظيفية

◆ الاستقرار الجيد ، والامتلاء ، والاستقرار على المدى الطويل حتى 0.2 ٪ Fق/ سنة. في نطاق درجة حرارة التعويض 0 ° C ~ 70 درجة مئوية ، انجراف درجة الحرارة أقل من 0.2 ٪ FS ، وانجراف درجة الحرارة أقل من 0.5 ٪ FS في نطاق درجة حرارة التشغيل المسموح به.

◆ مع دائرة الحماية العكسية ودائرة الحماية الحالية ، لن يتلف جهاز الإرسال عندما يتم عكس الأعمدة الإيجابية والسلبية أثناء التثبيت و سيقوم جهاز الإرسال تلقائيًا بحد التيار داخل 35MA عندما يكون غير طبيعي.

◆ بنية صلبة ، لا أجزاء متحركة ، موثوقية عالية ، حياة طويلة الخدمة.

◆ يمكن قياس الغاز والماء والزيت والبخار بدقة عالية ، ولا يتأثر بكتلة الوسط المقاس.

◆ التثبيت السهل ، هيكل بسيط ، اقتصادي ودائم.

4. المعلمات الفنية الرئيسية

نطاق القياس

（ 0 ～ 10 ） KPA ～ （ 0-40 ） MPA

الحد الأقصى للحمل الزائد

2 مرات النطاق القياسي

أشكال الضغط

قياس الضغط ، ضغط تفاضلي قليلاً

فئة الدقة

0.5 ٪ و · S

الجهد توريد

24V DC

تحميل المقاومة

≤ 250 Ω

قياس وسيط

ضغط البخار أو الغازات والسوائل

الاستقرار على المدى الطويل

± 0.2 ٪ و · S/ سنة

الرطوبة النسبية المحيطة

≤ 95 ٪

تعويض درجة الحرارة

0 ℃～ 70 ℃

درجة حرارة التشغيل

-10 ℃～ 70 ℃

5. الهيكلية سمات

العلبة

الفولاذ المقاوم للصدأ متجانسة

مادة الهيكل الرئيسية

SUS304 、 SUS316

اتصال الضغط

M20 × 1.5

احصل على عرض أسعار
PREV：جهاز إرسال ضغط من سلسلة YSZC-5NEXT：سلسلة الضغط الرقمية (التلامس الكهربائي) ذكي (التلامس الكهربائي)
  • المعلمة
  • اتصل بنا

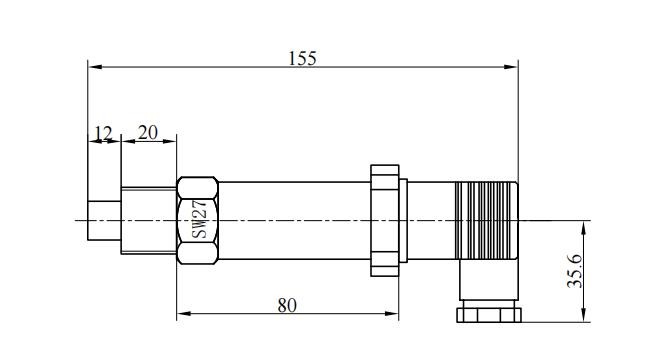

  • 6 . الأبعاد

    7. الاحتياطات

    ◆ ترافق جميع المنتجات المقدمة بدائل التعليم والشهادات ، بما في ذلك أرقام المنتجات ، والمعلمات الفنية ، وتواريخ المصنع ، وما إلى ذلك ، يرجى التحقق بعناية لتجنب الأخطاء.

    ◆ لا تضغط مباشرة على الحجاب الحاجز المرسل باستخدام كائن صلب لتجنب إتلاف جهاز الإرسال.

    ◆ أثناء التثبيت ، وفقًا لطريقة اتصال المنتج ونوع مؤشر الترابط ، تحقق مما إذا كانت واجهة الحقل متسقة مع واجهة المنتج ، وتشديدها ببطء عند الاتصال ، ولا يمكن إضافة عزم الدوران مباشرة إلى غلاف الإرسال ، ولكن لا يمكن إضافته إلا إلى واجهة الضغط السداسية.

    ◆ عند الاتصال بمصدر الطاقة ، يجب توصيله بما يتوافق بشكل صارم لتعليمات الأسلاك لشركتنا.

    ◆ يجب ألا يتجاوز ضغط الحمل الزائد للمرسل 200 ٪ من نطاق القياس.

    ◆ إذا تم العثور على أي خلل قيد الاستخدام ، فيجب إيقاف تشغيل الطاقة ، يجب إيقاف الاستخدام ، ويجب إجراء التفتيش ، أو الاتصال بالوزارة الفنية لشركتنا مباشرة.

    ◆ أثناء النقل والتخزين ، يجب استعادة التغليف الأصلي وتخزينه في مستودع بارد وجاف وتهوية.

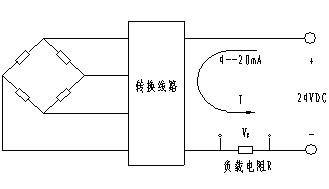

    8. الكهربائية واجهة الاتصال والضغط

    ◆ موضوع واجهة الضغط: M20 × 1.5

    الأسلاك الكهربائية: الأسلاك الأصفر ، الخط الأحمر: خط إشارة السلك الأسود: أساس واقعي.
