كيف يعمل مقياس مستوى الرفرف المغناطيسي؟ مقالة ستشرح لك ذلك بوضوح!

في نظام الإنتاج الصناعي الواسع، يشبه قياس مستوى السائل "العين الحكيمة" الدقيقة، حيث يلعب دورًا حاسمًا في ضمان التشغيل المستقر والفعال لعملية الإنتاج. من صهاريج التخزين الكبيرة في صناعة البتروكيماويات، إلى صهاريج مياه الغلايات في قطاع الطاقة، إلى صهاريج الإنتاج في صناعة الأغذية والمشروبات، يعد الكشف الدقيق عن مستويات السوائل ذا أهمية كبيرة. وأصبح مقياس مستوى الرفرف المغناطيسي، بمبدأ العمل الفريد ومزايا الأداء المتميزة، أداة موثوقة لقياس مستوى السائل في العديد من المجالات الصناعية.

I. مبدأ العمل: المزيج المبتكر من الطفو والمغناطيسية

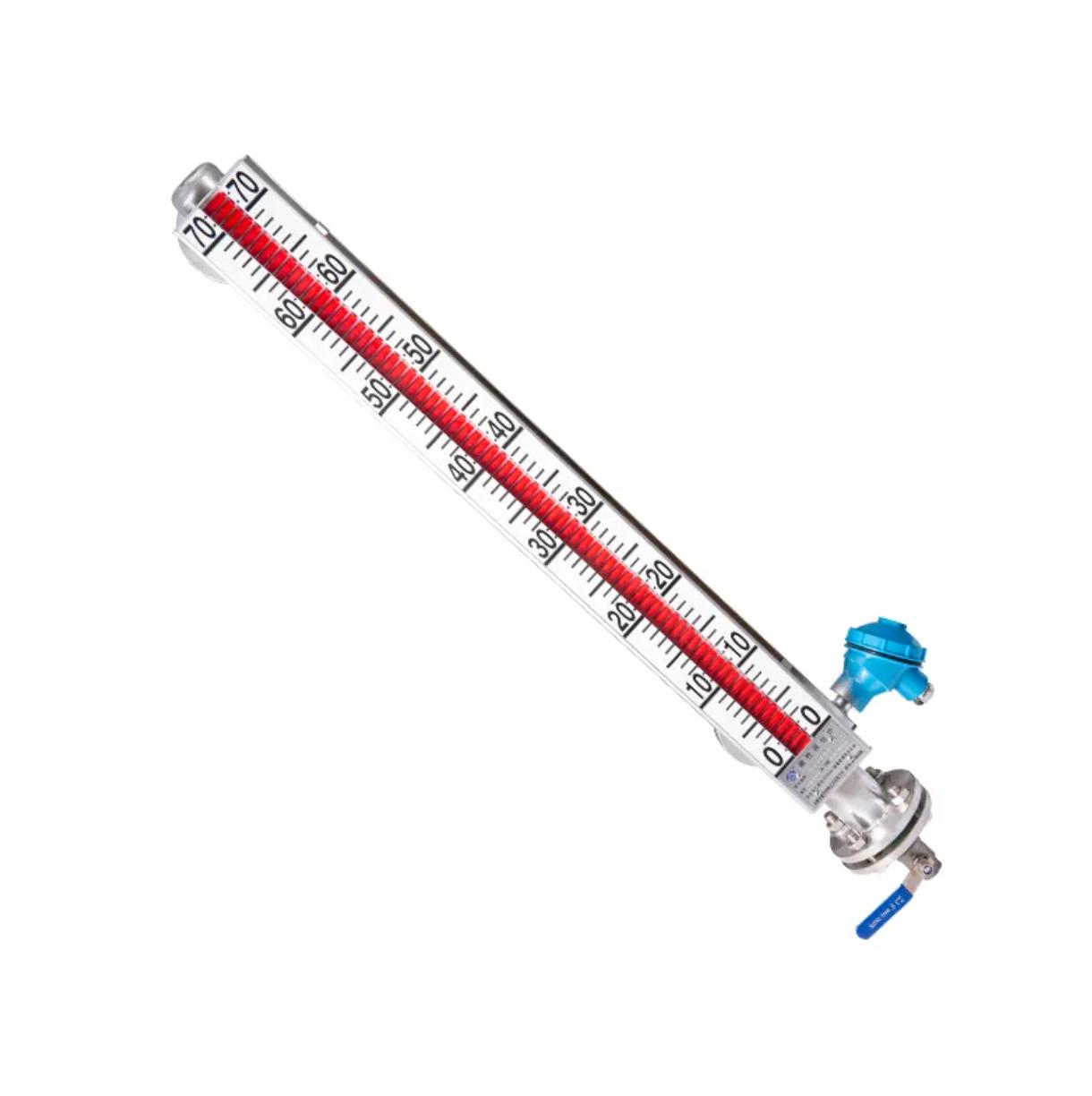

تصميم مقياس مستوى الرفرف المغناطيسي مستوحى من مبدأ الطفو والتفاعل بين المغناطيسية. ويتكون بشكل أساسي من أنبوب رئيسي متصل بالحاوية المقاسة، وعائم مغناطيسي به مغناطيس دائم بداخله، ولوحة عرض خارجية (تتكون من أعمدة مغناطيسية مزدوجة اللون باللونين الأحمر والأبيض). عندما يتغير مستوى السائل في الحاوية المقاسة، فإن العوامة المغناطيسية داخل الأنبوب الرئيسي سوف تتحرك لأعلى ولأسفل بشكل متزامن بسبب تأثير الطفو. علاوة على ذلك، فإن الفولاذ المغناطيسي الدائم داخل العوامة يدفع عمود الوجه المغناطيسي على لوحة العرض الخارجية لتدوير 180 درجة من خلال تأثير الاقتران المغناطيسي. عندما يرتفع مستوى السائل، يتغير لون العمود المقلب من الأبيض إلى الأحمر؛ عندما ينخفض ​​مستوى السائل، يتغير لون العمود المقلب من الأحمر إلى الأبيض. من خلال تغيير لون العمود القلاب، يمكن للأشخاص قراءة ارتفاع مستوى السائل بشكل بديهي وواضح، مما يحقق مراقبة بصرية لمستوى السائل. إن طريقة القياس غير التلامسية هذه لا تتجنب فقط الأخطاء الناجمة عن الاحتكاك الميكانيكي في الطريقة التقليدية أجهزة قياس مستوى السائل ، ولكنه يضمن أيضًا سلامة وموثوقية عملية القياس. حتى في البيئات الصناعية القاسية، يمكنها العمل بثبات.

ثانيا. مزايا المنتج: يلبي المتطلبات الصناعية بالكامل
عرض بديهي وواضح
تم تصميم لوحة العرض الخاصة بمقياس مستوى الرفرف المغناطيسي بشكل فريد. تم زيادة سماكة علامات المقياس والأرقام، مما أدى إلى تحسين الرؤية وزاوية المشاهدة بشكل كبير. سواء في صهاريج التخزين الخارجية المعرضة للضوء القوي أو في ورش الإنتاج الداخلية ذات الإضاءة الخافتة، يمكن للمشغلين قراءة بيانات مستوى السائل بسهولة وسرعة. يعد تصميم العمود القابل للطي ثنائي اللون أكثر جاذبية، ويمكن تمييزه بوضوح في ظروف الإضاءة المحيطة المختلفة، مما يوفر راحة كبيرة لمراقبة مستوى السائل أثناء عملية الإنتاج.

مريحة للتركيب والصيانة

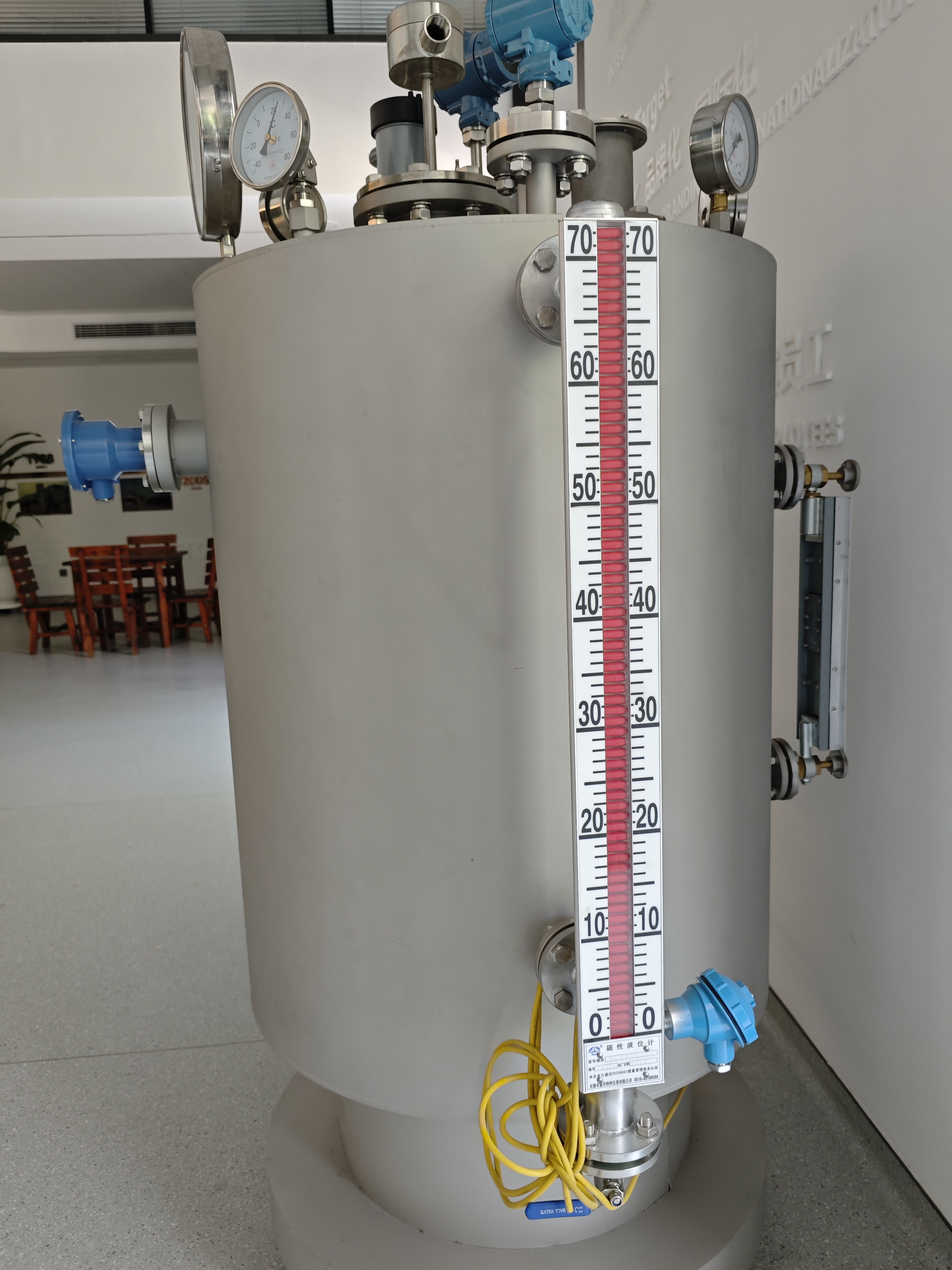

تم اعتماد التصميم المعياري، مع هيكل رئيسي بسيط. تشمل المكونات الرئيسية الأنبوب الرئيسي، والطفو، ولوحة العرض، وشفة التوصيل. لا توجد أجزاء متحركة معقدة. طرق التثبيت مرنة ومتنوعة. النوع المثبت على الجانب مناسب للحاويات الرأسية الكبيرة، مثل صهاريج تخزين الزيت وخزانات مياه مكافحة الحرائق؛ النوع المثبت في الأعلى مخصص للخزانات الكروية، والخزانات الأفقية، وما إلى ذلك، حيث يكون الفتح العلوي مقيدًا. علاوة على ذلك، فإن مقياس مستوى السائل مجهز بصمام إيقاف. عند الحاجة إلى التنظيف، الصيانة أو استبدال المكونات في مرحلة لاحقة، يمكن تشغيلها دون إيقاف الآلة، مما يقلل بشكل فعال من تكاليف الصيانة والوقت، ويحسن كفاءة الإنتاج.

سهولة الاستخدام على نطاق واسع
لديها خصائص ممتازة لمقاومة الضغط ودرجة الحرارة. يمكن أن يصل الحد الأعلى لضغط العمل إلى 1.0 ميجا باسكال، ويغطي نطاق درجة حرارة العمل -20 درجة مئوية إلى 200 درجة مئوية. يمكنها التكيف مع ظروف العمل القاسية مثل البخار ذو درجة الحرارة العالية والغاز المسال ذو درجة الحرارة المنخفضة. بالنسبة للوسائط اللزجة أو الصلبة بسهولة، يمكن اختيار سترة بخارية أو جهاز تسخين كهربائي بشكل اختياري لضمان سيولة الوسط أثناء عملية القياس وضمان دقة القياس. كما أنها تؤدي أداءً جيدًا بشكل استثنائي من حيث قدرات مقاومة التآكل ومقاومة الانفجار. إنها توفر بطانة داخلية وأنواعًا بلاستيكية من أجهزة قياس مستوى السائل المصممة خصيصًا للبيئات المسببة للتآكل القاسية، وهي قادرة على تحمل الوسائط المسببة للتآكل القوية مثل حمض الهيدروفلوريك وحمض الكبريتيك المركز. وفي الوقت نفسه، حصلت على شهادتين مزدوجتين للنوع المقاوم للاشتعال (Exd IIC T6 Gb) والنوع الآمن جوهريًا (Ex ia IIC T6 Ga)، مع مستوى حماية IP66/IP67. يمكن تطبيقه بأمان في تخزين ونقل النفط والغاز، بالإضافة إلى المواقع الصيدلانية وغيرها من المواقع القابلة للاشتعال والانفجار.

دقة وموثوقية عالية:
مع هيكله المستقر ومبادئ القياس المتقدمة، فإن مقياس مستوى الرفرف المغناطيسي لديه دقة قياس عالية ويمكن التحكم في الخطأ في نطاق صغير. أثناء الاستخدام طويل الأمد، لا يتأثر بسهولة بالتدخل الخارجي ويمكنه دائمًا الحفاظ على أداء موثوق به، وتوفير بيانات دقيقة لمستوى السائل للإنتاج الصناعي وتجنب فشل المعدات وحوادث الإنتاج الناجمة عن مستويات السائل غير الطبيعية بشكل فعال.

ثالثا. مجالات التطبيق: تسهيل تطوير الصناعات المختلفة
صناعة البترول والكيماويات
أثناء عمليات تكرير النفط وإنتاج المواد الكيميائية، فإن مراقبة مستويات السائل في مختلف صهاريج التخزين وأوعية التفاعل لها أهمية كبيرة. يمكن لأجهزة قياس مستوى الرفرف المغناطيسي عرض ارتفاعات مستوى السائل للنفط الخام ومنتجات النفط المكررة والمواد الخام الكيميائية في الوقت الفعلي. إلى جانب المفاتيح المغناطيسية، يمكنها تحقيق وظائف إنذار لمستوى السائل العالي والمنخفض، مما يمنع بشكل فعال حوادث مثل فيضان الخزان أو تفريغه. على سبيل المثال، في منطقة خزان التخزين في مصفاة نفط كبيرة، باستخدام مقاييس مستوى الرفرف المغناطيسي بالتزامن مع نظام التحكم الآلي، يمكن تحقيق المراقبة عن بعد وتجديد السوائل تلقائيًا، مما يعزز بشكل كبير سلامة الإنتاج وكفاءة الإدارة.

صناعة الطاقة
يعد مستوى الماء في خزان مياه الغلاية مؤشرا رئيسيا للتشغيل الآمن لمحطة الطاقة. يمكن لمقياس مستوى الرفرف المغناطيسي، بتصميمه المقاوم لدرجة الحرارة العالية ومقاييس عزل سترة البخار، قياس مستوى الماء بدقة عند درجات حرارة أعلى من 200 درجة مئوية. يمكنه أيضًا اكتشاف ومنع الاحتراق الجاف للغلاية أو حوادث تدفق المياه الناجمة عن مستويات المياه الزائفة. بعد اعتماد مقاييس مستوى الرفرف المغناطيسي المتقدمة في محطة طاقة حرارية معينة، تم تقليل خطأ قياس مستوى المياه بشكل كبير، وتم تحسين الاستقرار التشغيلي بشكل كبير، وتم ضمان الإمداد المستمر والمستقر بالكهرباء.

صناعة المواد الغذائية والمشروبات
في بيئة الإنتاج الصحية، تكون متطلبات النظافة لمعدات قياس مستوى السائل مرتفعة للغاية. يستخدم مقياس مستوى الرفرف المغناطيسي من النوع البلاستيكي أجسامًا مادية من إدارة الغذاء والدواء الأمريكية وحلقات إغلاق من الدرجة الغذائية، كما أن هيكله المغلق بالكامل يمنع نمو البكتيريا بشكل فعال. يتم استخدامه على نطاق واسع لمراقبة مستوى السائل في المعدات مثل خزانات تخمير البيرة وخزانات تخزين منتجات الألبان، مما يضمن السلامة الصحية واستقرار الجودة لعملية إنتاج الأغذية والمشروبات.

رابعا موقع التثبيت والمتطلبات البيئية
التحكم العمودي: يجب أن يكون جسم مقياس مستوى السائل متعامدًا تمامًا مع الأرض، مع وجود خطأ في زاوية الميل يبلغ ≥ 2 درجة. يوصى بالمعايرة باستخدام مقياس المستوى. عند التثبيت، يوصى بحجز مساحة ≥ 100 مم في الجزء السفلي من الجسم وهامش ≥ 50 مم في الأعلى لتجنب تأثير التمدد الحراري والانكماش.
تجنب مصادر التداخل: يُحظر التثبيت في المجالات المغناطيسية القوية (ضمن 30 مترًا من المحركات الكبيرة)، أو المناطق ذات الاهتزازات الشديدة (كثافة الاهتزاز > 5 مم/ثانية)، أو المناطق ذات مصادر الإشعاع ذات درجة الحرارة العالية (> 60 درجة مئوية). قد يؤدي ذلك إلى فشل الاقتران المغناطيسي أو حدوث تلف ميكانيكي.
توافق الوسائط: يجب أن تكون مادة الجسم (مثل 304SS/316L) مقاومة لتآكل الوسائط، ويجب أن يستخدم سطح الختم للشفة حشوات PTFE. بالنسبة للوسائط ذات المحتوى الزائد من الكلوريد، يجب اختيار مواد الفولاذ المقاوم للصدأ مزدوجة الطور.

تجنب مصادر التداخل: يُحظر التثبيت في المجالات المغناطيسية القوية (ضمن 30 مترًا من المحركات الكبيرة)، أو المناطق ذات الاهتزازات الشديدة (كثافة الاهتزاز > 5 مم/ثانية)، أو المناطق ذات مصادر الإشعاع ذات درجة الحرارة العالية (> 60 درجة مئوية). قد يؤدي ذلك إلى فشل الاقتران المغناطيسي أو حدوث تلف ميكانيكي.
توافق الوسائط: يجب أن تكون مادة الجسم (مثل 304SS/316L) مقاومة لتآكل الوسائط، ويجب أن يستخدم سطح الختم للشفة حشوات PTFE. بالنسبة للوسائط ذات المحتوى الزائد من الكلوريد، يجب اختيار مواد الفولاذ المقاوم للصدأ مزدوجة الطور.
