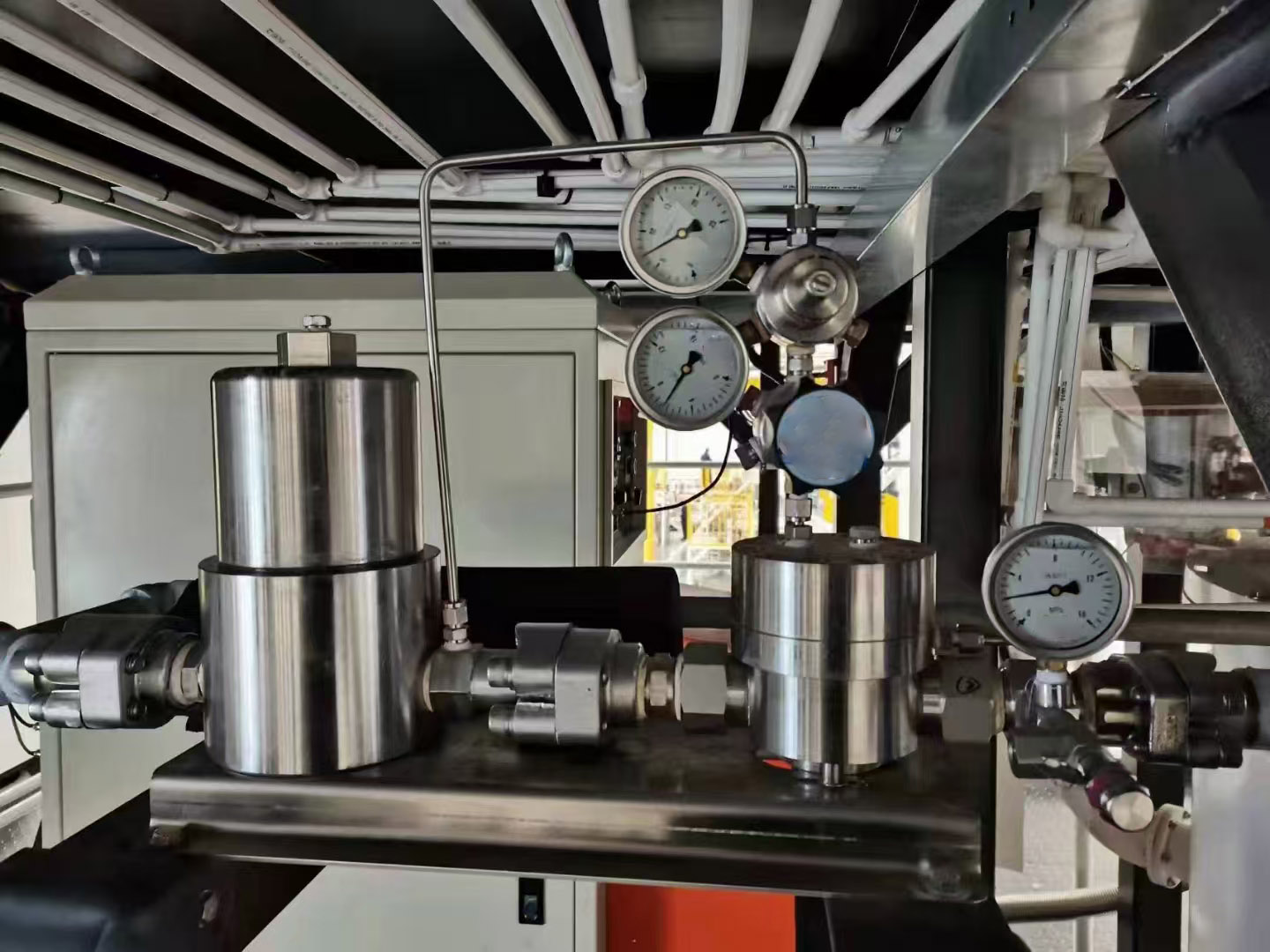

مقياس ضغط مقاوم للصدمات

في بيئة الإنتاج الصناعي المعقدة، يؤثر استقرار قياس الضغط بشكل مباشر على سلامة المعدات وكفاءة الإنتاج. عادي مقاييس الضغط هم عرضة لاهتزاز المؤشر، والقراءات غير الدقيقة، وحتى تلف الآلية في البيئات ذات الاهتزازات أو النبضات. وفي المقابل، أصبحت أجهزة قياس الضغط المقاومة للصدمات، بتصميمها الفريد، من المعدات "الضرورية" في ظروف الاهتزاز. ستجري هذه المقالة تحليلًا متعمقًا من ثلاثة أبعاد: النموذج والهيكل والمادة، لمساعدتك في تحديد اختيارات وتطبيقات دقيقة.

نموذج

يتضمن نموذج مقياس الضغط المضاد للصدمات عادةً معلومات أساسية مثل نطاق القياس والشكل الهيكلي وطريقة التثبيت. أخذ سلسلة YN السائدة كمثال:

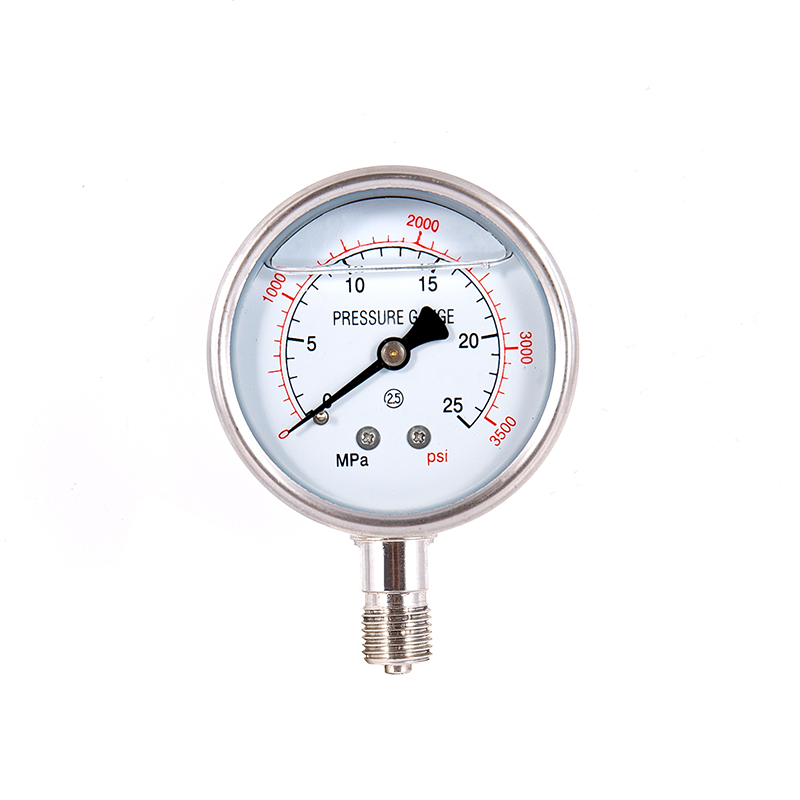

·ين-60: يشير Y إلى مقياس الضغط، ويشير N إلى مقاومة الصدمات، ويمثل 60 قطر القرص (مم). بدون لاحقة، يُفترض أن يكون تركيبًا بلا حواف شعاعيًا، ومناسبًا للمعدات الصغيرة والمتوسطة الحجم (مثل ضواغط الهواء والمضخات الهيدروليكية)

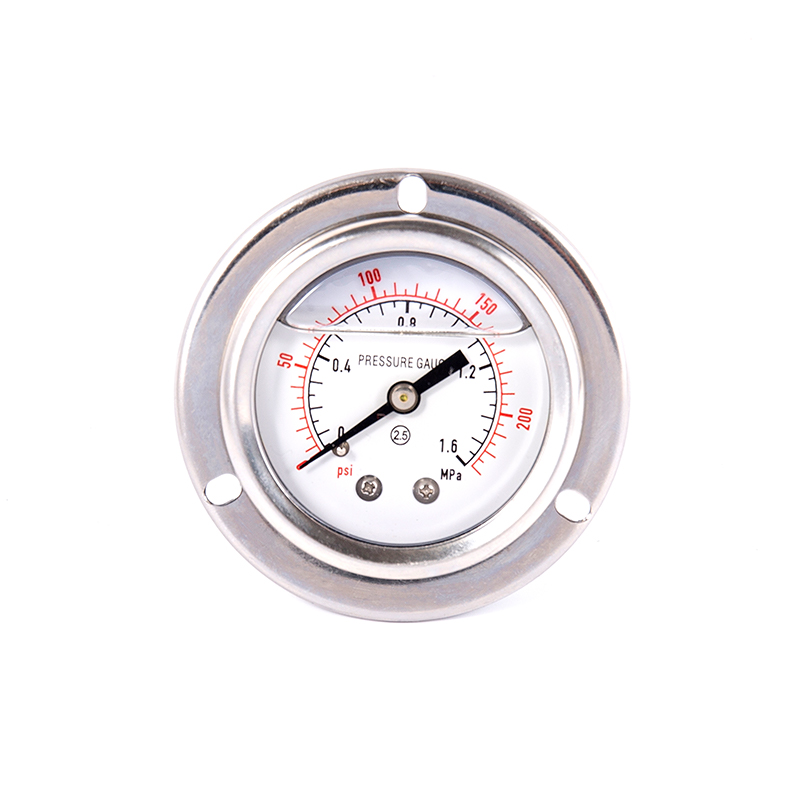

·YN-100ZQ: يشير "ZQ" إلى التثبيت المحوري على الحافة، وهو مناسب للتضمين في لوحة خزانة التحكم لمنع انتقال الاهتزاز. يتم استخدامه بشكل شائع في سيناريوهات الاهتزازات القوية مثل غرف محركات السفن وآلات التعدين.
مبدأ الاختيار: بناءً على شدة الاهتزاز (على سبيل المثال، إذا تجاوز اهتزاز المعدات 3.5 م/ث، يجب اختيار نوع مقاوم للصدمات)، والخصائص المتوسطة (مثل البيئة المسببة للتآكل تتطلب مواد من الفولاذ المقاوم للصدأ)، ومساحة التثبيت، يتم إجراء اختيار شامل.

التصميم الهيكلي

ينبع استقرار مقياس الضغط المقاوم للصدمات من ثلاثة تصميمات أساسية:
نظام التخميد المزدوج
· التخزين المؤقت المادي: يتم تعبئة علبة الساعة بزيت السيليكون عالي اللزوجة أو الجلسرين (وفقًا لمعايير ISO VG 1000)، الذي يمتص أكثر من 80% من طاقة الاهتزازات الميكانيكية، مما يقلل من سعة حركة المؤشر بنسبة 80%.
· تصميم الختم: بالنسبة للنوع المحوري المثبت على الحافة (مثل YN-100ZQ)، يتم استخدام زجاج مزدوج الطبقة لعزل سائل التخميد ودبابيس تحديد الموضع، مما يمنع تسرب الزيت من التأثير على الدقة.

تحسين الاستجابة الديناميكية: بالنسبة للتطبيقات التي تتضمن ضغطًا نابضًا مثل الضواغط والمضخات، يحقق مقياس الضغط المقاوم للصدمات ذلك عن طريق تمديد مسار حركة المؤشر (على سبيل المثال، باستخدام أنبوب زنبركي حلزوني)، وتحويل تقلبات الضغط اللحظية إلى تغييرات تدريجية، مما يضمن استقرارًا طويل الأمد بدقة تبلغ ±1.6%.

اختر حسب المادة
تحدد المادة بشكل مباشر مقاومة التآكل ومقاومة درجات الحرارة وعمر الخدمة لمقياس الضغط.
القضية والموصل:
· الفولاذ المقاوم للصدأ: مقاوم للتآكل الحمضي والقلوي، ومناسب للصناعات الكيماوية والدوائية. يمكن أن تعمل بشكل مستقر في سيناريوهات الطلب العالي مثل الطاقة النووية وتجهيز الأغذية.
·سبائك النحاس: منخفضة التكلفة، سهلة المعالجة، شائعة الاستخدام في الأنظمة الهيدروليكية دون تأثيرات تآكل قوية. ومع ذلك، ينبغي تجنب ملامسته لوسط الأمونيا (لأنه عرضة للتآكل الناتج عن الإجهاد).

أنبوب الربيع والحركة:
· برونز الفوسفور: يتمتع بمرونة جيدة ومقاوم للتعب. إنها مناسبة لبيئات درجات الحرارة العالية (من -10 درجة مئوية إلى 60 درجة مئوية)، كما هو الحال في المعدات الصناعية العادية.
· الفولاذ المقاوم للصدأ: يقاوم التشوه حتى في درجات الحرارة العالية (-40 درجة مئوية إلى 200 درجة مئوية)، مناسب لخطوط أنابيب البخار وأوعية التفاعل ذات درجة الحرارة العالية.

التخميد السوائل والأختام:
· زيت السيليكون: يتمتع بقدرة واسعة على تحمل درجات الحرارة - لا يتصلب عند -40 درجة مئوية ولا يتبخر عند 200 درجة مئوية. إنه الخيار المفضل لتطبيقات درجات الحرارة العالية (مثل النظام الهيدروليكي لآلات القولبة بالحقن).
· الأختام المطاطية النتريل: مقاومة للزيت ولكن ليس للمذيبات. يمكن للأختام المطاطية الفلورية أن تتحمل الوسائط القوية المسببة للتآكل، ولكنها أكثر تكلفة.

سيناريوهات التطبيق واقتراحات الاختيار
السيناريوهات التي يكون فيها مقياس الضغط المقاوم للزلازل إلزاميًا
· بيئة اهتزاز قوية: غرفة محرك السفينة (تسارع الاهتزاز أكبر من 5 م/ث²)، كسارات التعدين، اختيار نماذج التركيب المحوري.
وسط الضغط النابض: مخرج الضاغط الترددي (نبض يصل إلى 0.2 ميجا باسكال)، النظام الهيدروليكي لآلة القولبة بالحقن (تردد التأثير 30-50 هرتز). اختر بشكل تفضيلي الهياكل ذات البراغي العازلة.

المعلمات الرئيسية للاختيار
· المدى: يغطي 1.5 مرة من ضغط العمل (على سبيل المثال، في حالة عمل تبلغ 10 ميجا باسكال، حدد 0 - 16 ميجا باسكال). تجنب التشغيل طويل الأمد بنطاق كامل لمنع إجهاد أنبوب الزنبرك.
·الاتصال: حدد الخيط المناسب بناءً على المعدات (مثل G1/2، M20*1.5). بالنسبة للوسائط المسببة للتآكل، استخدم موصلات من الفولاذ المقاوم للصدأ 316L.

الصيانة والتركيب: عمر ممتد
· مواصفات التثبيت: قم بالتثبيت عموديًا وتأكد من توزيع سائل التخميد بالتساوي. يجب أن تكون زاوية الميل ≥ 30 درجة؛ بالنسبة لمصادر الاهتزاز الرئيسية، يجب إضافة أنبوب عازل إذا لزم الأمر.
· الصيانة الدورية: قم بالمعايرة مرة واحدة كل 24 شهرًا. في البيئات ذات درجات الحرارة العالية (فوق 80 درجة مئوية)، افحص حالة زيت السيليكون كل 12 شهرًا. إذا أصبح الزيت غائما أو تسرب، فيجب استبداله على الفور.
· التعامل مع البيئة القاسية: -20 درجة مئوية وأقل: يُحظر استخدام موازين الحرارة المملوءة بالزيت والجلسرين. يتوفر نوع بديل من زيت السيليكون منخفض الحرارة. في البيئات شديدة التآكل، يجب فحص سلامة طبقة التخميل لسطح الفولاذ المقاوم للصدأ بانتظام.

يتضمن اختيار وتطبيق مقاييس الضغط المقاومة للصدمات مزيجًا من التكنولوجيا والخبرة. بدءًا من التطبيقات الصناعية الأساسية لـ YN-60 وحتى ظروف العمل المعقدة لـ YN-150ZQ، ومن الاقتصاد في سبائك النحاس إلى المقاومة العالية للتآكل للفولاذ المقاوم للصدأ 316L، تعكس كل التفاصيل براعة التصميم الصناعي. اختر أجهزة قياس الضغط الخاصة من Wuxi لحماية سلامة إنتاجك الصناعي.
