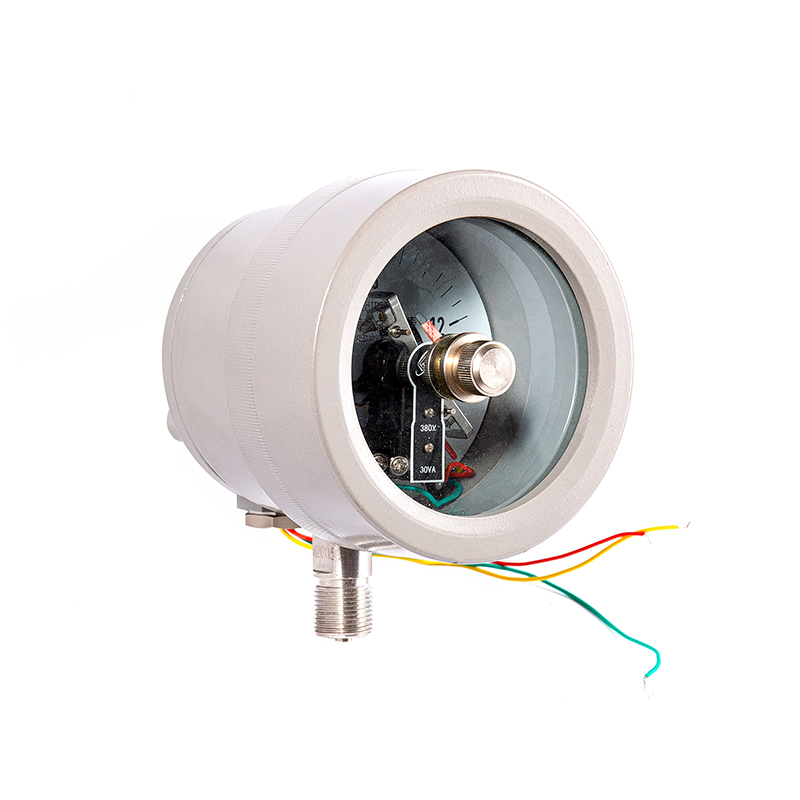

مقياس ضغط التلامس الكهربائي المقاوم للانفجار: سيناريوهات تطبيق الانفجار الصناعي ، والمزايا الأساسية ودليل الاختيار لجميع الجوانب.

سيناريوهات التطبيق الأساسية

بيئة الغاز/الغبار القابلة للاشتعال والمتفجرة
الصناعة البتروكيماوية: مراقبة الضغط لأوعية التفاعل وخزانات التخزين وخطوط الأنابيب (مثل الغاز الطبيعي وغاز البترول المسال)
· صناعة تعدين الفحم/المعادن: خطوط أنابيب الغاز تحت الأرض ، والتحكم في الضغط في ورش عمل الغبار (لمنع انفجارات الغبار)
ورشة عمل صيدلانية / طلاء: إنذار الضغط لخزانات تخزين المذيبات ومعدات الرسم الرش (لمنع انفجار الغازات المتطايرة)

سيناريوهات التحكم الآلية
· التحكم في ربط الضغط: عندما يصل الضغط إلى قيمة الإعداد المسبق ، ستؤدي الاتصالات الكهربائية إلى تشغيل المضخة أو الصمام أو الإنذار (مثل بدء أو توقف مضخة تثبيت ضغط الحريق)
· مراقبة العملية الصناعية: حماية ضغط الغلاية البخارية (يقطع تلقائيًا مصدر الحرارة في حالة الضغط الزائد ، وحماية التحميل الزائد للضاغط.)


تحليل الميزة الأساسية

ميزات السلامة الانفجار المقاومة للانفجار
ضمان شهادة الانفجار المقاوم للانفجار: متوافق مع المعايير الوطنية (مثل GB 3836) ، تشمل أنواع مقاومة للانفجار الشائعة:
نوع مقاوم للمحطات (على سبيل المثال D): يمكن أن تحمل العلبة ضغط الانفجار الداخلي ومنع انتشار النيران.
نوع الانفجار المقاوم (على سبيل المثال IA): يحد من طاقة الدائرة لمنع الشرر الكهربائي من إشعال الوسائط الخطرة.
· مقاومة التداخل البيئي: مناسبة لظروف العمل القاسية مثل درجات الحرارة المرتفعة والاهتزازات والرطوبة. عادةً ما يكون مستوى حماية العلبة IP65.

مزايا وظيفة الاتصال الكهربائية
· إنذار ومراقبة ثنائية الاتجاه: يمكن تعيين نقطتين اتصال للحدود العلوية والسفلية ، مما يتيح الحماية المزدوجة ضد الضغط المفرط/الضغط المنخفض.
· جهات اتصال عالية الموثوقية: استخدم جهات اتصال سبيكة فضية ، مع مقاومة التلامس المنخفضة وعمر الخدمة الطويل (عادةً ≥ 100000 عملية).
· توافق الإشارة القوية: يمكن توصيل إخراج الاتصال بأنظمة PLC أو DCS أو مدفوعًا بالمرحلات وأجهزة الإنذار الخفيفة الصوتية.

المعلمات الرئيسية ونقاط اختيار النموذج

نطاق القياس والدقة
· المدى: يجب أن يكون ضغط العمل ضمن نطاق 1/3 إلى 2/3 من النطاق الكامل. تجنب الضغط الزائد المطول (على سبيل المثال ، إذا كان قياس ضغط 0.6 ميجا باسكال ، حدد نطاقًا من 0 إلى 1 ميجا باسكال).
مستوى الدقة: للسيناريوهات العامة ، حدد المستوى 1.6 ؛ للتحكم الدقيق ، اختر المستوى 0.4 (مثل معايرة الضغط في المختبرات).

سعة الاتصال والمعلمات الكهربائية
سعة الاتصال: يجب أن تتطابق مع طاقة التحميل (على سبيل المثال AC 220V/3A ، DC 24V/5A). في حالات التيار العالي ، يجب استخدام التتابع الوسيط.
نوع الإشارة: تتوفر جهات اتصال مفتوحة عادة / مغلقة عادة. يوصى بالاختيار بناءً على منطق نظام التحكم (على سبيل المثال ، يجب فصل الدائرة عندما يكون الضغط مرتفعًا).

توافق الهيكل والتركيب
· مواد الصدفة: يتم اختيار 316L من الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل ، بينما يتم استخدام الألومنيوم المصبوب في السيناريوهات العادية (مطلوب معالجة السطح المضاد للتآكل).
· طريقة التثبيت: التثبيت الشعاعي/المحوري ، اتصال شفة ، إلخ. يجب أن يتطابق مع حجم واجهة خط الأنابيب (مثل مؤشر ترابط M20*1.5).


اعتبارات الاختيار

توافق وسائل الإعلام
على الرغم من عدم الحاجة إلى حاجز العزلة ، فمن الضروري تأكيد ما إذا كان للوسيلة أي تأثير تآكل على مادة الرأس (مثل مكونات النحاس) (اختياري جميع بنية الفولاذ المقاوم للصدأ).

درجة الحرارة المحيطة
درجة الحرارة المحيطة: عادة ما تكون أدوات الانفجار المقاومة مقاومة لدرجات الحرارة التي تتراوح من -20 إلى 60 ℃. بالنسبة للتطبيقات ذات درجة الحرارة العالية التي تتطلب تشغيلًا مستمرًا ، من الضروري اختيار نماذج مقاومة لدرجات الحرارة العالية (مثل تلك التي لديها تصميم تبديد الحرارة).

شهادة الامتثال
من الضروري الحصول على شهادة الانفجار المقاومة للانفجار وتقرير تفتيش المصنع. ضمان الامتثال لأنظمة السلامة المحلية (مثل الصين السابق ، الاتحاد الأوروبي atex). $
