ما هو مقياس ضغط الحجاب الحاجز وكيف يعمل؟

يجب أن تكون أجهزة قياس الضغط الغشائية نوعًا من الأجهزة المستخدمة لقياس الضغط، والتي تختلف عن أجهزة قياس الضغط العادية. قد تكون مقاييس الضغط الشائعة من نوع أنبوب بوردون، بينما قد تستخدم أنواع الحجاب الحاجز أغشية لعزل الوسط، مما يمنع التآكل أو السوائل عالية اللزوجة من التأثير على القياس.

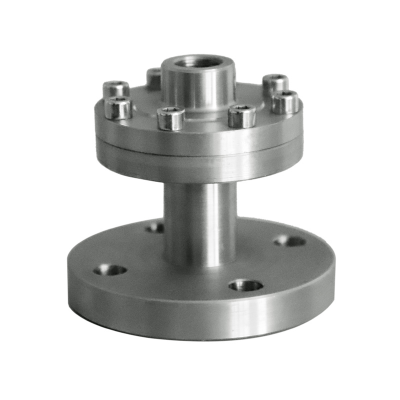

يتكون مقياس ضغط الحجاب الحاجز من الحجاب الحاجز، ومكونات التوصيل، والقرص (أنبوب بوردون الداخلي) . يعمل الحجاب الحاجز كعنصر حساس. عندما يؤثر الضغط على الحجاب الحاجز، فإنه سوف يتشوه. سيتم نقل هذا التشوه إلى الهيكل الميكانيكي الداخلي، وتحويله إلى حركة المؤشر، وبالتالي عرض قيمة الضغط. بالإضافة إلى ذلك، قد يحتوي جزء الحجاب الحاجز أيضًا على فلنجات أو وصلات ملولبة لاستيعاب متطلبات التثبيت المختلفة.

من حيث مبدأ العمل، يمكن تقسيمه إلى عدة خطوات: يعمل الضغط المتوسط ​​على الحجاب الحاجز، مما يتسبب في تعرض الحجاب الحاجز لتشوه مرن، والذي بدوره يدفع قضيب التوصيل أو أنبوب الزنبرك وآليات النقل الأخرى لتحويل التشوه إلى دوران المؤشر، وبالتالي عرض قراءة الضغط على القرص. من الضروري التأكيد على وظيفة عزل الحجاب الحاجز لتجنب الاتصال المباشر للوسط المقاس بالآلية الداخلية. هذا مناسب للوسائط المسببة للتآكل أو اللزوجة العالية أو الصلبة بسهولة.

العنصر الحساس:

عادة ما تكون لوحة الحجاب الحاجز مصنوعة من معادن مقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو التنتالوم أو سبائك هاستيلوي أو مواد غير معدنية مثل طلاء بولي تترافلوروإيثيلين (PTFE). سمكها هو 0.03 - 0.1 مم فقط، ويمكن أن تتعرض لتشوه مرن تحت الضغط.

تجويف العزلة:

يشكل الحجاب الحاجز ومبيت الأداة تجويفًا مغلقًا، مملوءًا بالسوائل منخفضة اللزوجة مثل زيت السيليكون وزيت الفلور كوسيلة لنقل الضغط. يجب أن يتمتع سائل التعبئة بالخمول الكيميائي ونقطة تجمد منخفضة ونقطة غليان عالية للتكيف مع بيئات درجات الحرارة القصوى.

آلية النقل:

يؤدي تشوه الحجاب الحاجز إلى تشغيل آلية الربط أو النظام الشعري داخل الحجرة، مما ينقل الإزاحة إلى مجموعة التروس، ويحولها في النهاية إلى دوران مؤشر القرص. تم تجهيز بعض الموديلات بجهاز تعويض درجة الحرارة، والذي يمكنه القضاء على تأثير اختلافات درجة الحرارة البيئية على القياس.

عملية العمل:

الضغط المتوسط ← تشوه الحجاب الحاجز ← توصيل الحشو الهيدروليكي ← تضخيم ناقل الحركة الميكانيكي ← قراءة المؤشر

سيناريوهات التطبيق النموذجية:

· وسائل الإعلام المسببة للتآكل بشدة: مثل خطوط أنابيب حامض الكبريتيك والكلور السائل (يجب تحديد أغشية مادة التنتالوم وطلاء PTFE).

· متطلبات النظافة العالية: خط تعبئة منتجات الألبان الغذائية (باستخدام أغشية من الفولاذ المقاوم للصدأ المصقول لمنع نمو الميكروبات).

· السوائل عالية اللزوجة: خزان تخزين الأسفلت البترولي (مجهز بنظام إغلاق غشائي من نوع التمديد الشعري).

معلمات الاختيار:

يعمل مقياس ضغط الحجاب الحاجز، من خلال تصميم العزل المبتكر، على توسيع حدود قياس الضغط ليشمل ظروف العمل شديدة التآكل والخطرة. ومع تطور مواد جديدة وتقنيات الاستشعار الذكية، ستستمر هذه الأداة "المرنة للتغلب على المواد الصلبة" في حماية التشغيل الآمن والفعال للصناعات الحديثة. لا يؤدي الاختيار الصحيح والصيانة إلى إطالة عمر خدمة الأداة فحسب، بل يوفر أيضًا دعمًا موثوقًا للبيانات لعمليات الإنتاج.
