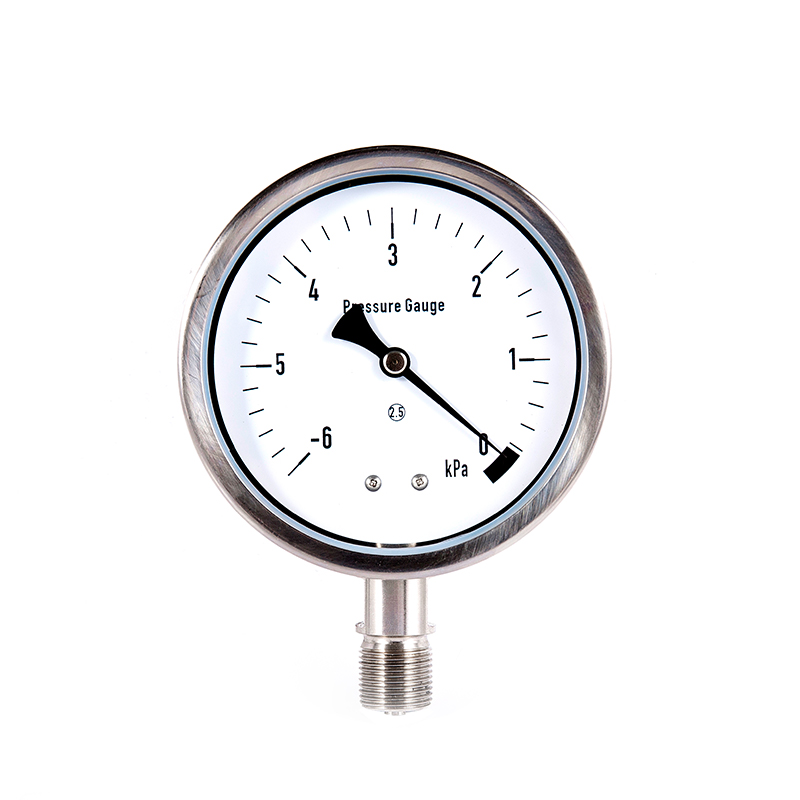

مقياس ضغط الحجاب الحاجز من الفولاذ المقاوم للصدأ من سلسلة YEB
أدوات الضغط
◆ النموذج : YEB60 YEB100 YEB150 ◆ الاستخدام: هذه السلسلة من الأدوات مناسبة لقياس الضغط الجزئي المنخفض للغازات دون خطر الانفجار ، وعدم التبلور ، وعدم ا...
انظر التفاصيل في مجال قياس الضغط المنخفض، يتمتع مقياس ضغط الكبسولة بمكانة مهمة بسبب دقته العالية وثباته. سواء كان الأمر يتعلق بمراقبة الضغط المنخفض في خطوط أنابيب الغاز، أو أنظمة التهوية، أو أوعية التفاعل الكيميائي، فيمكن رؤية وجودها في كل مكان. اليوم، دعونا نتعمق في معاني النموذج والتركيب الهيكلي واختيار المواد لأجهزة قياس ضغط الكبسولة بالتفصيل.
مقياس ضغط الكبسولة: الموديل
النموذج الأساسي: يبدأ بـ "YE"، حيث يشير "Y" إلى مقياس الضغط، ويشير "E" على وجه التحديد إلى هيكل الحجاب الحاجز (يتميز عن "Y" في مقاييس ضغط الأنبوب الزنبركي العادية).
قطر الطلب: يشير الرقم الذي يلي الرقم التسلسلي الأساسي مباشرةً إلى قطر القرص (الوحدة: مم). على سبيل المثال، YE-100 يعني أن قطر القرص هو 100 مم، بينما YE-150 هو 150 مم. كلما كان القرص أكبر، زادت دقة القراءة، مما يجعله مناسبًا للسيناريوهات التي تتطلب مراقبة لمسافات طويلة.
معرف الوظيفة الخاصة: ستحتوي بعض الطرز على أحرف إضافية تشير إلى وظائف خاصة. على سبيل المثال، في "YE-100B"، قد يشير الحرف "B" إلى مادة من الفولاذ المقاوم للصدأ ذات حواف؛ في "YE-100Z"، يشير الحرف "Z" إلى التثبيت المحوري (الافتراضي هو التثبيت الشعاعي).
على سبيل المثال: يشير "YE-100BZ" إلى "مادة الفولاذ المقاوم للصدأ، قطر القرص 100 مم، مقياس ضغط الكبسولة المثبت على المحور". بمجرد النظر إلى رقم الطراز، يمكنك تحديد ما إذا كان يلبي متطلبات الاستخدام الخاصة بك بسرعة.
التقسيم الهيكلي لجهاز قياس ضغط الكبسولة

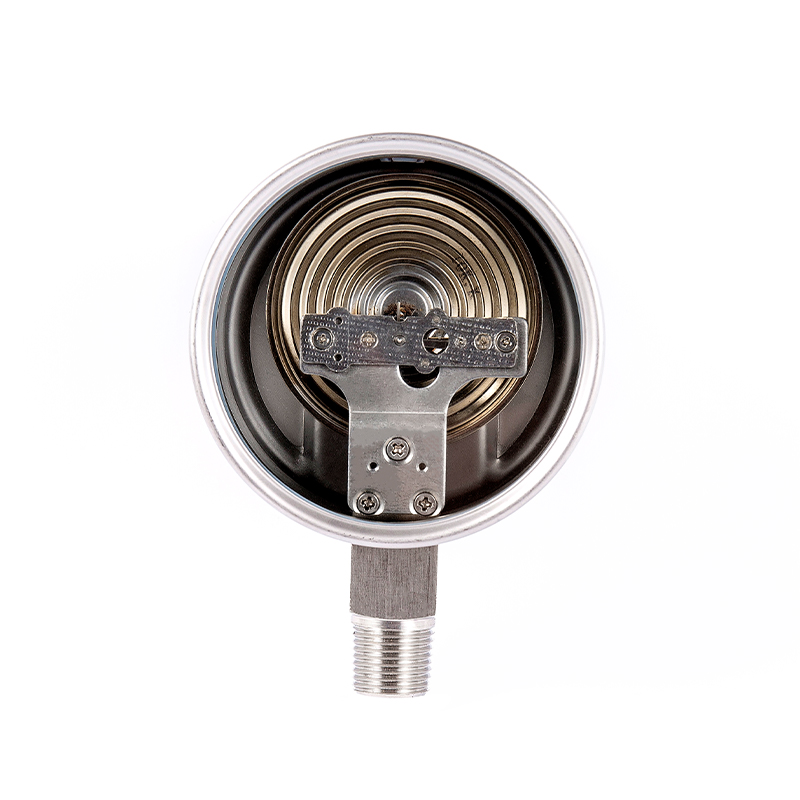

على الرغم من مقياس ضغط الكبسولة ليس كبيرًا في الحجم، وقد تم تصميم هيكله الداخلي ببراعة، وتعمل جميع المكونات معًا لتحقيق قياس دقيق للضغط المنخفض.
عنصر القياس الأساسي: كبسولة

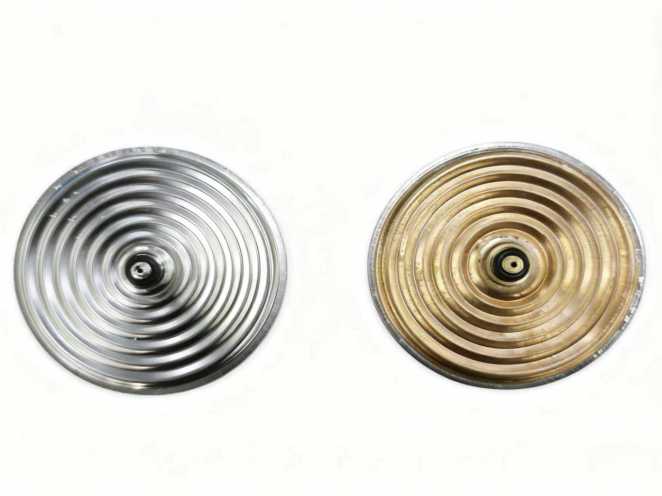

يتم تشكيله عن طريق لحام حواف اثنين من الأغشية المعدنية (عادة ما تكون مصنوعة من سبائك النحاس أو الفولاذ المقاوم للصدأ)، مما يخلق صندوقًا دائريًا مسطحًا ومحكم الغلق. عندما يدخل الوسط المقاس إلى صندوق الحجاب الحاجز، سيخضع الحجاب الحاجز لتشوه مرن (التمدد أو الانكماش) بسبب تأثير الضغط. هذا هو "مصدر الطاقة" لقياس الضغط.
آلية النقل: تضخيم الإزاحات الصغيرة
تشوه الحجاب الحاجز صغير للغاية. يجب تضخيمه من خلال آليات النقل مثل قضبان التوصيل والتروس قبل أن يتمكن من دفع المؤشر للدوران. تشبه هذه العملية "مبدأ الرافعة"، حيث يتم تحويل تغيرات الضغط الصغيرة إلى إزاحة مؤشر مرئية.
نظام الإشارة: يعرض قيم الضغط بشكل مرئي
ويشمل المؤشرات والأوجه. وحدات القياس هي في الغالب KPa (كيلوباسكال) أو MPa (ميجاباسكال، تستخدم عادة للتطبيقات منخفضة المدى). قد تشير بعض النماذج الخاصة أيضًا إلى وحدات مثل الشريط، مما يسهل القراءة في سيناريوهات مختلفة.
شل والاتصالات
يحمي الغلاف الخارجي المكونات الداخلية ويؤدي أيضًا وظائف مقاومة الغبار والرطوبة؛ يتم استخدام الموصلات لتوصيل خط الأنابيب المقاس، مما يؤدي إلى إدخال الضغط المتوسط إلى الكبسولة. يجب أن تكون مواصفات الواجهة مثل (M20*1.5) مطابقة لخط الأنابيب.
اختيار المواد وسيناريوهات التطبيق
تؤثر مادة مقياس ضغط الحجاب الحاجز بشكل مباشر على التآكل وعمر الخدمة والبيئة القابلة للتطبيق. عند اختياره، ينبغي للمرء أن يأخذ في الاعتبار خصائص الوسيلة المقاسة.
1. مادة صندوق الغشاء:
سبائك النحاس: منخفضة التكلفة ومرونة جيدة، ومناسبة لقياس الغازات غير المسببة للتآكل (مثل الهواء والنيتروجين) أو السوائل المحايدة.
الفولاذ المقاوم للصدأ: يُظهر مقاومة قوية للتآكل ويمكن استخدامه لقياس الوسائط التي تحتوي على مواد ضئيلة مسببة للتآكل (مثل الغازات الحمضية قليلاً والبخار في البيئات الرطبة). إنه أكثر متانة في الصناعات الكيميائية والمناطق الساحلية وما إلى ذلك.
2. مادة القشرة:
الفولاذ الكربوني العادي: سطح معالج بالطلاء، منخفض التكلفة، مناسب للبيئات الداخلية الجافة وغير القابلة للتآكل.
الفولاذ المقاوم للصدأ: مستوى حماية أعلى، قادر على مقاومة الرطوبة والغبار والغازات المسببة للتآكل الخفيف، ومناسب للبيئات الخارجية أو القاسية.
3. مواد الختم:
عادةً ما يتم الختم بين الوصلة والمبيت باستخدام مطاط النتريل أو مطاط السيليكون. يتمتع مطاط النتريل بمقاومة جيدة للزيت، في حين أن مطاط السيليكون أكثر مقاومة لدرجات الحرارة المرتفعة. يمكن اختيار المادة بناءً على درجة الحرارة وخصائص الوسط.
على الرغم من أن أجهزة قياس ضغط الكبسولة تستخدم بشكل رئيسي في "حقول الضغط المنخفض"، إلا أنها لا غنى عنها في صناعات مثل سلامة الغاز، والمراقبة البيئية، وتجهيز الأغذية. لتحقيق أقصى استفادة من قيمتها في الموضع الصحيح، من الضروري فهم معاني النماذج الخاصة بها، وفهم المبادئ الهيكلية، واختيار المواد المناسبة. في المرة القادمة عند الشراء، يمكنك الرجوع إلى هذا الدليل للعثور على الطراز المناسب بسهولة!
