انظر التفاصيل يجب أن تستند عملية Choosed إلى خصائص الوسط ، وظروف القياس ، ومتطلبات التثبيت ، ومتطلبات الدقة. يجب أن تتطابق بشكل شامل مع المعلمات مثل مادة الحجاب الحاجز والشكل الهيكلي والمدى ، لضمان أن تكون الأداة مناسبة للموقع ويمكن أن تضمن دقة القياس.
أولا ، حدد خصائص الوسيلة المقاسة
· مقاومة التآكل: حدد مادة الغشاء بناءً على الحموضة والقلوية ، وكذلك خصائص الأكسدة والتقليل للوسيط:
حمض الضعيف/القلويات العادي: 304/316 الحجاب الحاجز الفولاذ المقاوم للصدأ
تآكل للغاية (مثل حمض الكبريتيك المركّز ، أكوا ريجيا): هاستلوي (C-276) ، سبيكة مونيل أو بوليتيتافلورو إيثيلين (PTFE).
صناعة الغذاء/الأدوية: يجب أن تتوافق مع معايير FDA من 316L من الحجاب الحاجز الصحية الفولاذ المقاوم للصدأ (مثل المطاط السيليكون).
· محتوى اللزوجة/الجسيمات: بالنسبة للوسائط العالية أو التي تحتوي على الجسيمات (مثل الطين ، الطلاء) ، حدد بنية غشاء مسطحة أو محدبة مقاومة للانسداد لمنع ارتداء الغشاء.
· السمية/خطر الحريق: بالنسبة للوسائط السامة أو القابلة للاشتعال/المتفجرة ، يلزم حاجة إلى حجاب توصيل شفة ختم مع أداء ختم ممتاز لمنع التسرب.
الثاني. تحديد شروط القياس والمعلمات
نطاق الضغط:
يتم تعيين نطاق القياس القياسي عند 1.3 إلى 1.5 أضعاف الحد الأعلى (على سبيل المثال ، إذا كان الحد الأقصى للضغط هو 1 ميجا باسكال ، حدد نطاق 1.6 ميجا باسكال).
لسيناريوهات الضغط النابض (كما هو الحال في منفذ المضخة) ، يجب اختيار نطاق ما لا يقل عن ضعف ضغط الذروة لمنع التلف بسبب التعب.
نطاق درجة الحرارة
عندما تكون درجة الحرارة المتوسطة مرتفعة جدًا (على سبيل المثال> 200 ℃) ، من الضروري تحديد مادة الحجاب الحاجز المقاوم للدرجات (مثل سبيكة Hastelloy) أو تثبيت أنبوب المكثف.
في بيئات درجة الحرارة المنخفضة للغاية (مثل أدناه -40 ℃) ، من الضروري تأكيد المقاومة المنخفضة درجات الحرارة لمادة الحجاب الحاجز (مثل مطاط الفلور).
· الظروف البيئية: بالنسبة للسيناريوهات ذات الاهتزازات المتكررة (مثل الضواغط) ، من الضروري اختيار مقياس الحجاب الحاجز مع بنية تخميد لمنع المؤشر من الهز والتأثير على القراءة.
ثالثا. الشكل الهيكلي وتوافق التثبيت
النوع الهيكلي | خاصية | ||||||
نوع الغشاء المسطح | الحجاب الحاجز المسطح ، البسيط | ||||||
نوع الغشاء المحدب (غشاء متموج) | انتفاخ الحجاب الحاجز يعزز مقاومة الضغط | ||||||
نوع الخيوط | اتصال الخيط المباشر ، التثبيت السهل | ||||||

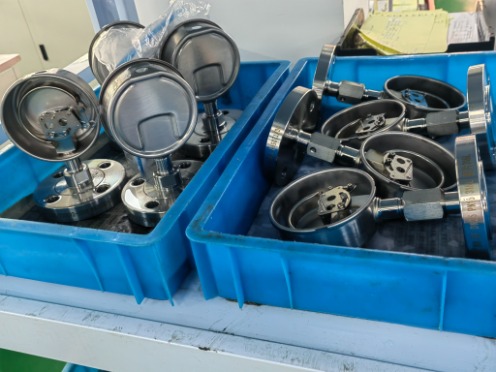

نوع الحافة | أداء ختم جيد ، مناسب للبيئات الحمضية عالية الضغط | ||||||
صحية (نوع التثبيت السريع) | اتصال مضخم ، سهل التنظيف بدون زوايا ميتة |
رابعا. مطابقة متطلبات التثبيت والواجهة
مواصفات الواجهة: تشمل الواجهات الشائعة M20*1.5 ، G1/2 ، NPT1/4 ، إلخ. يجب أن تكون متسقة مع واجهة خط الأنابيب أو المعدات.
· طريقة التثبيت: التثبيت الرأسي (مع مواجهة الاتصال لأعلى) أو التثبيت الأفقي. بالنسبة لنوع الحافة ، من الضروري التأكد من أن تباعد ثقوب الترباس الملولبة يتوافق مع معايير خطوط الأنابيب (مثل DN50 ، PN16).
خامس مستوى الدقة والحماية
درجة الدقة: مستويات الدقة الشائعة الاستخدام هي 1.0 درجة و 1.6 درجة (خطأ ± 1 ٪ إلى ± 1.6 ٪). للقياسات الدقيقة (كما في المختبرات) ، يمكن اختيار درجة 0.5.
· مستوى الحماية: بالنسبة للبيئات الخارجية أو الرطبة ، حدد مستوى من IP65 أو أعلى لمنع دخول المياه والتأثير عليها.
اعتبارات الاختيار
توافق الوسيلة مع مادة الحجاب الحاجز
· على سبيل المثال ، فإن أغشية polytetrafluoroethylene (PTFE) مقاومة للأحماض القوية والقواعد القوية ، لكنها ليست مناسبة للمعادن العالية ذات درجة الحرارة العالية ؛ Hastelloy C-276 مناسب للوسائط التي تحتوي على أيونات الفلور ، لكنها مكلفة نسبيًا.
متطلبات تعويض درجة الحرارة
· عندما تختلف درجة حرارة الوسط بشكل كبير عن درجة الحرارة المحيطة (على سبيل المثال ،> 50 ℃) ، يجب النظر في تأثير درجة الحرارة على مرونة الحجاب الحاجز. في مثل هذه الحالات ، يمكن تحديد مقياس الحجاب الحاجز مع تعويض درجة الحرارة.
تكلفة وتوازن القيمة مقابل المال
المواد الخاصة (مثل سبيكة التيتانيوم) لأختام الحجاب الحاجز لها تكاليف عالية. من الضروري اختيارها بناءً على ظروف العمل والمتطلبات المحددة لتجنب الإفراط في الحجم مما قد يؤدي إلى الهدر.
مرجع لحالات الاختيار
مشهد
تحتاج المؤسسة الكيميائية إلى قياس ضغط خط أنابيب حمض الهيدروكلوريك بنسبة 30 ٪ (مع درجة حرارة 80 ℃ وضغط يتراوح من 0 إلى 0.8 ميجا باسكال).
اقتراحات الاختيار
مادة الحجاب الحاجز: Hastelloy C-276 (مقاومة لتآكل حمض الهيدروكلوريك).
الشكل الهيكلي: نوع الحافة (DN25 ، PN10) - يمنع التسرب.
المدى: 1.0 ميجا باسكال (0.8 ميجا باسكال * 1.25 مرة).
الدقة: 1.6 درجة ، مستوى الحماية: IP65.
ملخص:
اختيار الحجاب الحاجز مقاييس الضغط يجب أن تعتمد على مبدأ "ظروف التشغيل المتوسطة - التثبيت". من خلال المطابقة الدقيقة للمواد والهياكل ونطاقات القياس ، يمكن تحقيق توازن بين موثوقية القياس والاقتصاد. لا سيما في الصناعات مثل الهندسة الكيميائية ومعالجة الأغذية والبترول ، يعد الاختيار الصحيح أمرًا ضروريًا لضمان سلامة الإنتاج ودقة البيانات.
