1. ملخص

يتمتع جهاز إرسال الضغط هذا بحساسية عالية ودقة عالية وقدرة قوية لمكافحة التحميل. يتم تصنيعها بواسطة أجهزة استشعار مستوردة ، ودائرة الاستشعار ودائرة التضخيم متكاملة للغاية ؛ يتم رسم سطح الألمنيوم من سبائك الصب المموت ، ولا تحتاج إلى تعديل نقطة الصفر والكسب ؛ القدرة القوية لمكافحة التداخل ، والمقاومة الحمضية والقلوية ، والاستقرار على المدى الطويل والموثوقية.

2. كيف تعمل

يستخدم جهاز إرسال الضغط هذا رقائق الضغط المستوردة ، ويتم تشكيل المكونات الحساسة في المقاوم عن طريق الانتشار أو زرع أيون وتوصيل بجسر الحجر ، ويتم تشكيل الحجاب الحاجز الحساس للضغط تحت الجسر مع تقنية التغذية الدقيقة. عند تطبيق الضغط على الحجاب الحاجز ، تتغير قيمة المقاومة وإشارة الإخراج الخطية التي تتناسب مع الضغط المطبق. نضيف مزود طاقة DC إلى جسر Wheatstone ، وسوف ينتج إخراج إشارة الجهد DC. بعد خط التحويل الثانوي ، سلكان النظام 4MA ~ 20MA يتحقق الإخراج.

3. الخصائص الوظيفية

◆ الاستقرار الجيد والاستقرار على المدى الطويل من درجة كاملة وموضع الصفر يمكن أن تصل 0.2 ٪ FS/ سنة. في نطاق درجة حرارة التعويض 0 ° C ~ 70 درجة مئوية ، انجراف درجة الحرارة أقل من 0.2 ٪ FS ، وانجراف درجة الحرارة أقل من 0.5 ٪ FS في نطاق درجة حرارة التشغيل المسموح به.

◆ مع دائرة الحماية العكسية ودائرة الحماية الحالية ، لن يتلف جهاز الإرسال عندما يتم عكس الأقطاب الإيجابية والسلبية أثناء التثبيت ، وسيقوم جهاز الإرسال تلقائيًا بالقيام بالتيار 35MA عندما يكون غير طبيعي.

◆ بنية صلبة ، لا توجد أجزاء متحركة ، موثوقية عالية ، حياة طويلة

◆ يمكن قياس الغاز والماء والزيت والبخار بدقة عالية ، ولا يتأثر بكتلة الوسط المقاس.

◆ يمكن إضافة العرض الرقمي في الموقع.

◆ التثبيت السهل ، بنية بسيطة ، اقتصادية ودائمة.

احصل على عرض أسعار
PREV：YSZC-6 Series Series TransmitterNEXT：جهاز إرسال ضغط مضغوط من سلسلة YSZC-4
  • المعلمة
  • اتصل بنا

  • 4. المعلمات الفنية الرئيسية

    نطاق القياس

    （ 0 ～ 10 ） KPA ～ （ 0-40 ） MPA

    الحد الأقصى للحمل الزائد

    2 مرات النطاق القياسي

    أشكال الضغط

    قياس الضغط ، ضغط تفاضلي قليلاً

    فئة الدقة

    0.5 ٪ و · ق

    الجهد توريد

    24V DC

    تحميل المقاومة

    ≤ 250 Ω

    قياس وسيط

    ضغط البخار أو الغازات والسوائل

    الاستقرار على المدى الطويل

    ± 0.2 ٪ و · S/ سنة

    الرطوبة النسبية المحيطة

    ≤ 95 ٪

    تعويض درجة الحرارة

    0 ℃～ 70 ℃

    درجة حرارة التشغيل

    -10 ℃～ 70 ℃

    5. الهيكلية سمات

    العلبة

    يموت سبيكة الألومنيوم

    مادة الهيكل الرئيسية

    １ CR18NI9TI

    اتصال الضغط

    M20 × 1.5

    وزن ميت

    1 كجم للنوع العادي و 1.2 كجم للنوع مع مقياس

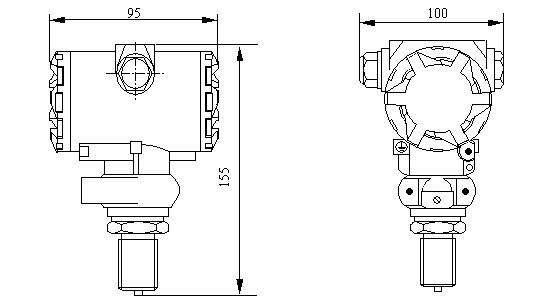

    6 . الأبعاد

    7. الاحتياطات

    ◆ ترافق جميع المنتجات المقدمة بدائل التعليم والشهادات ، بما في ذلك أرقام المنتجات ، والمعلمات الفنية ، وتواريخ المصنع ، وما إلى ذلك ، يرجى التحقق بعناية لتجنب الأخطاء.

    ◆ لا تضغط مباشرة على الحجاب الحاجز المرسل باستخدام كائن صلب لتجنب إتلاف جهاز الإرسال.

    ◆ أثناء التثبيت ، وفقًا لطريقة اتصال المنتج ونوع مؤشر الترابط ، تحقق مما إذا كانت واجهة الحقل متسقة مع واجهة المنتج ، وتشديدها ببطء عند الاتصال ، ولا يمكن إضافة عزم الدوران مباشرة إلى غلاف الإرسال ، ولكن لا يمكن إضافته إلا إلى واجهة الضغط السداسية.

    ◆ عند الاتصال بمصدر الطاقة ، يجب توصيله بما يتوافق بشكل صارم لتعليمات الأسلاك لشركتنا.

    ◆ يجب ألا يتجاوز ضغط الحمل الزائد للمرسل 200 ٪ من نطاق القياس.

    ◆ إذا تم العثور على أي خلل قيد الاستخدام ، فيجب إيقاف تشغيل الطاقة ، يجب إيقاف الاستخدام ، ويجب إجراء التفتيش ، أو الاتصال بالوزارة الفنية لشركتنا مباشرة.

    ◆ أثناء النقل والتخزين ، يجب استعادة التغليف الأصلي وتخزينه في مستودع بارد وجاف وتهوية.

    8. الكهربائية واجهة الاتصال والضغط

    ◆ موضوع واجهة الضغط: M20 × 1.5

    الأسلاك الكهربائية: الأسلاك الأصفر ، الخط الأحمر: خط إشارة السلك الأسود: تأريض وقائي.

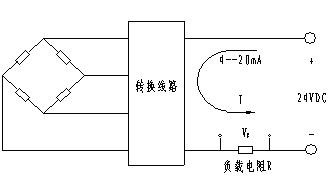

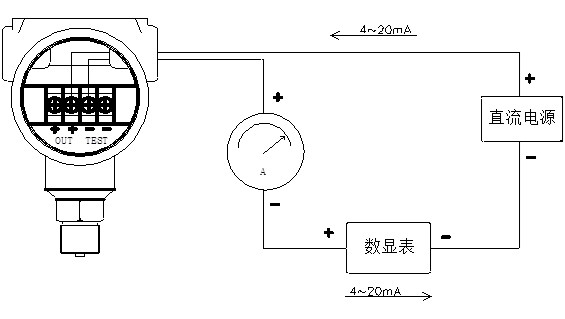

    الرسم البياني للاتصال الكهربائي
