ما هو مقياس الضغط عن بعد؟

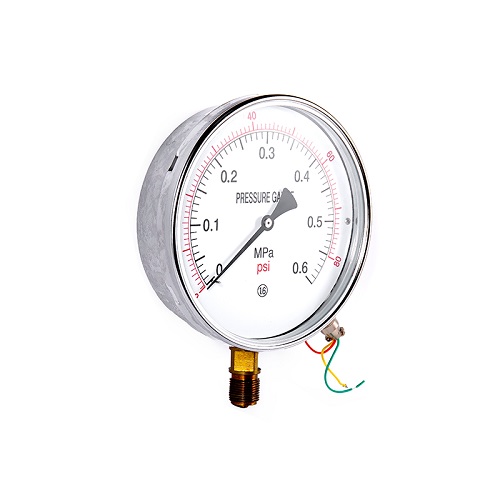

عداد ضغط الإرسال عن بُعد
في الإنتاج الصناعي ومختلف المجالات الهندسية ، يعد قياس الضغط مهمة حاسمة. أجهزة قياس ضغط النقل عن بُعد ، كأدوات يمكنها تحويل قيم الضغط إلى إشارات كهربائية وتنقلها عن بُعد ، تلعب دورًا لا يمكن الاستغناء عنه. لا يمكنهم فقط عرض قيم الضغط في الوقت الفعلي ولكن يمكنهم أيضًا نقل البيانات إلى مركز التحكم عن بُعد ، مما يسهل المشغلين لمراقبة وضبط في أي وقت.
اليوم ، دعنا نتعمق في النماذج والهياكل والمواد الخاصة بمقاييس ضغط Fartray.

1. كشف النقاب عن معنى أرقام النماذج
عادةً ما يحتوي رقم طراز مقياس الضغط عن بُعد على الكثير من المعلومات. قد تختلف قواعد التسمية لنماذج الشركات المصنعة المختلفة قليلاً ، ولكنها تتبع بشكل عام أنماطًا معينة. أخذ YTZ-150 المشترك كمثال:
يمثل "Y" مقياس الضغط ، وهو الرمز العالمي لمنتجات مقياس الضغط ، مما يشير إلى أنه ينتمي إلى فئة أدوات قياس الضغط.
يشير "TZ" بشكل عام إلى طريقة الإرسال عن بُعد ، مثل الإرسال عن بُعد المقاومة. هنا ، يشير إلى أن مقياس الضغط هذا يحقق انتقالًا عن بُعد لإشارات الضغط من خلال تغييرات المقاومة.
يشير "150" إلى أن القطر الاسمي لطلب مقياس الضغط هو 150 مم. يجعل قطر الطلب الأكبر القراءات أكثر وضوحًا ومناسبة للحالات التي يجب فيها ملاحظة قيمة الضغط من مسافة بعيدة.
بالإضافة إلى ذلك ، ستتبع بعض النماذج رسائل أخرى. على سبيل المثال ، قد تشير "Z" إلى نوع مقاوم للصدمات ، مما يشير إلى أن مقياس الضغط عن بُعد لديه قدرة معينة على مقاومة الاهتزاز الميكانيكي وهو مناسب لبيئات العمل مع الاهتزازات ؛ قد يمثل "B" مادة من الفولاذ المقاوم للصدأ ، مما يعني أن مقياس الضغط يختار الفولاذ المقاوم للصدأ كمواده ، مما يعزز مقاومة التآكل ومناسبة لقياس الضغط من الوسائط المسببة للتآكل.

2. تحليل شامل للبنية الداخلية
يتكون مقياس الضغط عن بُعد بشكل أساسي من جزء القياس ، وعناصر المقاومة ، وآلية الإرسال ، وواجهة الإسكان وواجهة الاتصال ، إلخ.
قسم القياس: المكون الأساسي هو أنبوب بوردون ، وهو أنبوب معدني مجوف عازم في شكل معين (عادة في شكل C). عندما يدخل ضغط الوسط المقاس إلى أنبوب بوردون ، فإن الأنبوب سيخضع لتشوه مرن بسبب القوة. كلما زاد الضغط ، زاد التشوه. هذا التشوه هو أساس قياس الضغط ، ويستند تحويل الإشارة اللاحقة وعرضها إلى هذا.
عنصر المقاوم: عادة ، يتم استخدام مقياس الجهد المنزلق. يتم توصيل الفرشاة بآلية انتقال أنبوب الربيع. عندما يتشوه أنبوب الزنبرك بسبب تغيرات الضغط ، فإنه سيحرك الفرشاة للانزلاق على مقياس الجهد ، وبالتالي تغيير قيمة مقاومة مقياس الجهد. هذا التغيير في قيمة المقاومة يتناسب مع الضغط المقاس ، وتحقيق التحويل من إشارة الضغط إلى إشارة المقاومة.
آلية الإرسال: تتكون من توصيل قضبان ، تروس ، إلخ. إنها تعمل كـ "جسر" و "مكبر للصوت". من ناحية ، ينقل التشوه الطفيف في أنبوب الزنبرك إلى الفرشاة ، مما يؤدي إلى انزلاقه على مقياس الجهد ؛ من ناحية أخرى ، فإنه يضخّم الإزاحة الطفيفة لأنبوب الزنبرك ، مما يؤدي إلى تدوير المؤشر على الاتصال الهاتفي ، وذلك للإشارة إلى قيمة الضغط محليًا.
شل: وظيفتها الرئيسية هي حماية المكونات الداخلية ، والوقاية من الغبار ، والرطوبة ، والتصادمات الميكانيكية ، وما إلى ذلك من التسبب في تلف الأجزاء الدقيقة الداخلية. تشمل مواد الصدفة الشائعة الصلب الكربوني والفولاذ المقاوم للصدأ. قذائف الصلب الكربوني لها تكلفة أقل ومناسبة لبيئات العمل العامة ؛ تحتوي قذائف الفولاذ المقاوم للصدأ على خصائص الوقاية من الصدأ وخصائص مقاومة التآكل وهي مناسبة للبيئات القاسية مثل تلك التي لديها ظروف رطبة أو غازات أو سوائل.
واجهة الاتصال: يتم استخدام هذا لتوصيل المعدات التي تم اختبارها بخط الأنابيب. طريقة الاتصال المشتركة هي الاتصال الخيوط. على سبيل المثال ، يتم استخدام المواصفات الخيطية لـ M20*1.5 بشكل شائع. طريقة الاتصال هذه مريحة للتثبيت ولديها أداء ختم جيد ، مما يضمن أن الوسيلة المختبرة لن تتسرب.

3. الاختيار المادي
يؤثر اختيار المواد لكل مكون من مكونات الضغط عن بُعد بشكل مباشر
مادة أنبوب بوردن:
سبيكة النحاس: مثل الفوسفور البرونز ، وما إلى ذلك ، تمتلك مرونة جيدة ومقاومة التآكل ، ولها أسعار منخفضة نسبيا. فهي مناسبة لقياس ضغط السوائل أو الغازات أو الأبخرة التي ليس لها خطر على الانفجار ، ولا تتبلور ، ولا تتلوى ، ولا تتسبب في التآكل إلى سبائك النحاس والنحاس. على سبيل المثال ، يتم استخدامها لقياس ضغط الوسائط الشائعة مثل الماء والهواء.
الفولاذ المقاوم للصدأ: مواد مثل 304/316/316L من الفولاذ المقاوم للصدأ تمتلك مقاومة تآكل قوية للغاية. فهي مناسبة لقياس ضغط السوائل أو الغازات أو الأبخرة التي لها طبيعة قلوية ضعيفة ولكن لا توجد خطر في الانفجار ، ولا تتبلور ، ولا تتلوى. يتم استخدامها على نطاق واسع في الصناعات مثل الهندسة الكيميائية والبترول والمستحضرات الصيدلانية. غالبًا ما يكون للوسائط المقاسة في هذه الصناعات خصائص تآكل معينة.
مادة الصدفة:
الفولاذ الكربوني: إنه فعال من حيث التكلفة وسهل المعالجة ، ويمكنه تلبية متطلبات الحماية لمقاييس الضغط في البيئات العامة. في بعض الحالات التي لا تكون فيها مقاومة التآكل غير مطلوبة للغاية ، تكون البيئة جافة نسبيًا بدون مواد تآكل ، كما هو الحال في ورش العمل الميكانيكية العادية ، يمكن اختيار مقاييس ضغط النقل عن بُعد المغطاة بالفولاذ الكربوني.

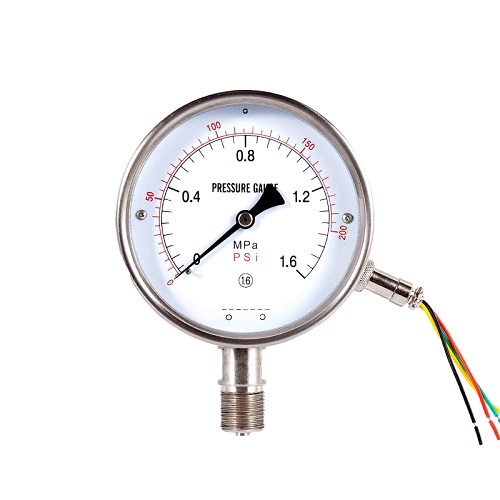

الفولاذ المقاوم للصدأ: لديها خصائص مقاومة لمكافحة التآكل الممتازة. حتى في البيئات الرطبة التي تحتوي على غازات أو سوائل تآكل ، يمكن أن تعمل بشكل ثابت لفترة طويلة. في الصناعات مثل الهندسة الكيميائية ، والهندسة البحرية ، ومعالجة الأغذية ، حيث تكون ظروف العمل قاسية ، تعد مقاييس ضغط النقل عن بُعد من الفولاذ المقاوم للصدأ خيارًا أفضل.
مادة الموصل:
موصل النحاس: عادةً ما يتم استخدامه بالاقتران مع أنابيب زنبور سبائك النحاس ، فهي مناسبة لأنظمة قياس الضغط بدون وسائط تآكل. لديها توافق جيد مع أنابيب سبائك النحاس من سبائك النحاس ويمكن أن تضمن اتصال ممتاز وختم.
مفصل الفولاذ المقاوم للصدأ: جنبا إلى جنب مع أنبوب الزنبرك الفولاذ المقاوم للصدأ ، فهو مناسب للحالات التي تنطوي على وسائل الإعلام المسببة للتآكل. تتوافق مقاومة التآكل مع أنبوب الزنبرك الفولاذ المقاوم للصدأ ، مما يمنع بشكل فعال التسرب والمشاكل الأخرى في المفصل بسبب تآكل الوسائط ، وبالتالي تعزيز موثوقية وخدمة الخدمة بأكملها.
ملخص:
النموذج والبنية والمواد لقياس الضغط عن بعد مترابطة وتأثير بشكل متبادل. عند اختيار مقياس الضغط عن بُعد ، من الضروري النظر في هذه العوامل بشكل شامل بناءً على سيناريو التطبيق المحدد ، وخصائص الوسط المقاس ، ومتطلبات دقة القياس. وبهذه الطريقة فقط ، يمكن لقياس الضغط عن بُعد أن يعمل بشكل ثابت وموثوق به أثناء تشغيله ، مما يوفر دعمًا دقيقًا لبيانات الضغط للإنتاج الصناعي والبناء الهندسي. نأمل أنه من خلال هذه المقدمة ، يمكن للجميع أن يكون لديهم فهم أعمق ومعرفة بمقاييس الضغط عن بعد.
