كيف تقارن أدوات الضغط بمستشعرات الضغط ومحولات الطاقة؟

أدوات الضغط مقابل مستشعرات الضغط مقابل محولات الضغط: فهم الاختلافات

مقدمة
الضغط هو معلمة مادية أساسية تلعب دورًا حاسمًا في العديد من الصناعات ، بما في ذلك السيارات والفضاء والأتمتة الطبية والصناعية. يعد قياس الضغط الدقيق ضروريًا للحفاظ على أداء النظام والسلامة والكفاءة. بدون المراقبة المناسبة ، يمكن أن تواجه الأنظمة أعطالًا أو مخاطر السلامة أو انخفاض الإنتاجية.

في عالم قياس الضغط ، غالبًا ما يتم استخدام مصطلحات مثل أدوات الضغط وأجهزة استشعار الضغط ومحولات الضغط بالتبادل ، والتي يمكن أن تخلق الارتباك. بينما ترتبط هذه الأجهزة ، تخدم كل منها دورًا متميزًا في اكتشاف بيانات الضغط وتحويله وعرضه. إن فهم الاختلافات بينهما هو مفتاح اختيار الجهاز المناسب لتطبيقك المحدد.

تهدف هذه المقالة إلى توضيح هذه المفاهيم ، ومقارنة وظائفها ، وتقديم إرشادات حول كيفية اختيار جهاز قياس الضغط الأنسب.

ما هي أدوات الضغط؟
أدوات الضغط هي فئة واسعة من الأجهزة المصممة لقياس ومراقبة وأحيانًا تتحكم في الضغط في النظام. لا تقتصر على وظيفة واحدة ولكنها تشمل العديد من الأدوات والأجهزة التي يمكنها اكتشاف معلومات الضغط أو عرضها أو نقلها.

أمثلة على أدوات الضغط

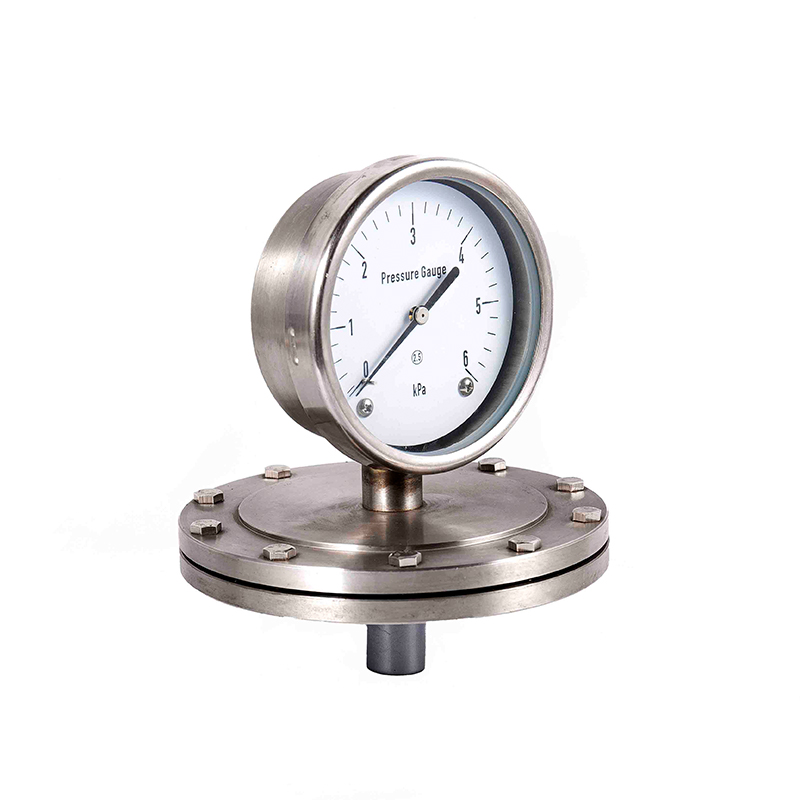

مقاييس الضغط: الأدوات الميكانيكية التي توفر إشارة مرئية لضغط النظام. تشمل الأنواع الشائعة مقاييس الاتصال الهاتفي التناظرية والمقاييس الرقمية.
أجهزة إرسال الضغط: الأجهزة التي تقوم بتحويل الضغط إلى إشارة كهربائية للمراقبة والتحكم عن بُعد.
مفاتيح الضغط: الأدوات التي تنشط دائرة كهربائية عند الوصول إلى حد ضغط معين ، وغالبًا ما تستخدم للسلامة أو الأتمتة.
Manometers: الأجهزة التي تقيس الضغط باستخدام عمود من السائل ، تستخدم عادة في تطبيقات المختبر أو منخفضة الضغط.
التطبيقات والوظائف العامة
تستخدم أدوات الضغط على نطاق واسع عبر الصناعات لمهام مثل:

مراقبة الأنظمة الهيدروليكية والهدية
ضمان السلامة في خطوط الأنابيب المضغوطة
التحكم في الضغط في أنظمة HVAC
قياس الغاز والضغوط السائلة في التجارب المختبرية

ما هي أجهزة استشعار الضغط؟

أجهزة استشعار الضغط هي مكونات متخصصة ضمن الفئة الأوسع من أدوات الضغط. يتمثل دورهم الأساسي في اكتشاف الضغط في النظام وتحويله إلى إشارة قابلة للقياس ، والتي يمكن بعد ذلك تفسيرها أو نقلها بواسطة أجهزة أخرى. على عكس المقاييس الميكانيكية التي تعرض الضغط مباشرة ، تركز المستشعرات على الدقة ، وتحويل الإشارة ، والتكامل مع الأنظمة الإلكترونية.

كيف تعمل أجهزة استشعار الضغط
يتضمن المبدأ الأساسي وراء مستشعر الضغط تحويل الضغط المطبق إلى إشارة قابلة للقراءة. تستخدم معظم أجهزة الاستشعار حجاب الحاجز أو الغشاء الذي يتشوه تحت الضغط. ثم يتم تحويل هذا التغيير الميكانيكي إلى إشارة كهربائية باستخدام تقنيات الاستشعار المختلفة.

أنواع أجهزة استشعار الضغط
أجهزة استشعار ضغط مقياس الإجهاد

الاستفادة من مقاييس الإجهاد المرتبطة بالحجاب الحاجز.
يغير تشوه الحجاب الحاجز المقاومة الكهربائية لقياس السلالة ، مما يولد إشارة قابلة للقياس.
يستخدم عادة في النظم الصناعية والهيدروليكية بسبب الدقة والموثوقية.
مستشعرات الضغط بالسعة

قياس التغييرات في السعة الناجمة عن حركة الحجاب الحاجز.
توفير حساسية عالية وغالبا ما تستخدم في تطبيقات الضغط المنخفض أو الأدوات الدقيقة.
أجهزة استشعار الضغط الكهروضوئية

استخدم المواد الكهروإجهادية لإنتاج شحنة كهربائية عند تطبيق الإجهاد الميكانيكي.
مثالي لقياس الضغط الديناميكي ، مثل مراقبة الاهتزاز أو العمليات الصناعية عالية السرعة.
أجهزة استشعار الضغط piezoresistive

الاعتماد على مواد أشباه الموصلات التي تتغير مقاومتها الكهربائية تحت الضغط.
حساسة للغاية وتستخدم بشكل شائع في التطبيقات الطبية والطبية.
تطبيقات أجهزة استشعار الضغط
تستخدم مستشعرات الضغط على نطاق واسع عبر صناعات متعددة:

الأتمتة الصناعية: مراقبة الضغوط الهيدروليكية والهدية في الآلات.
السيارات: قياس ضغط الإطارات ، حقن الوقود ، وضغط مشعب المحرك.
الأجهزة الطبية: مراقبة ضغط الدم والجهاز التنفسي.
الفضاء الفضائي: قياس ضغط المقصورة ، وأنظمة الوقود ، والضوابط الهيدروليكية.
الوجبات الرئيسية: تعتبر أجهزة استشعار الضغط ضرورية لاكتشاف الضغط بدقة وتحويله إلى إشارة يمكن مراقبتها أو معالجتها بواسطة الأنظمة الإلكترونية. أنها تشكل العمود الفقري لأنظمة قياس الضغط الآلي الحديثة.

ما هي محولات الضغط؟

محولات الضغط هي أجهزة متخصصة مصممة لتحويل الضغط إلى إشارة كهربائية موحدة ، والتي يمكن تفسيرها بواسطة أنظمة التحكم أو أجهزة الحصول على البيانات أو العروض الرقمية. بينما تكتشف أجهزة استشعار الضغط وإنتاج إشارة خام من الضغط ، غالبًا ما تتضمن محولات الطاقة تكييف الإشارة ، مما يجعلها جاهزة للتكامل في الأنظمة الآلية أو الإلكترونية.

كيف تعمل محولات الضغط
يتكون محول الضغط عادة من:

الحجاب الحاجز الضغط: غشاء رفيع يتشوه تحت الضغط المطبق.
عنصر الاستشعار: يحول تشوه الحجاب الحاجز إلى إشارة كهربائية ، وغالبًا ما يستخدم مقاييس الإجهاد ، أو العناصر piezoresistive ، أو أجهزة الاستشعار السعة.
دائرة تكييف الإشارات: تضخّم الإشارة الخام وتحويلها وتحويلها إلى ناتج قابل للاستخدام مثل بروتوكولات الاتصالات الرقمية 4-20 فولت أو 0-10 فولت.
مصدر الإثارة: يوفر الجهد الضروري أو التيار لتشغيل عنصر الاستشعار والإلكترونيات.
الميزات الرئيسية لمحولات الضغط
إشارة الخرج: تشمل الإشارات الشائعة حلقات التيار 4-20MA ، وإشارات الجهد 0-10V ، والمخرجات الرقمية المتوافقة مع وحدات التحكم الصناعية.
الدقة والخطية: يمكن لمحولات المحولات عالية الدقة تحقيق الحد الأدنى من الخطأ والخطية الممتازة عبر نطاق الضغط.
نطاق الضغط: متوفر في مجموعة واسعة من تصنيفات الضغط ، من الفراغ إلى عدة آلاف PSI.
درجة حرارة التشغيل: مصممة لتحمل التطرف البيئي في التطبيقات الصناعية أو السيارات أو الطيران.
تطبيقات محولات الضغط
يتم توظيف محولات الضغط على نطاق واسع حيث تحتاج بيانات الضغط إلى مراقبة أو تسجيل الدخول أو السيطرة عليها رقميًا:

الأتمتة الصناعية: مراقبة النظام الهيدروليكي والهواء المضغوط والتحكم في العملية.
البحث العلمي: قياس دقيق للغاز أو الضغط السائل في التجارب المعملية.
السيارات: مراقبة نظام المحرك والوقود من أجل التحكم في الأداء والانبعاثات.
أنظمة HVAC: مراقبة الضغط في أنظمة التبريد والتدفئة من أجل الكفاءة والسلامة.
الوجبات الرئيسية: لا تكشف محولات الضغط عن الضغط فحسب ، بل توفر أيضًا إشارة كهربائية موثوقة وموثوقة مناسبة للتكامل في أنظمة المراقبة والتحكم الرقمية. هذا يجعلها مثالية للتطبيقات الآلية الحديثة.

الاختلافات الرئيسية بين أدوات الضغط وأجهزة الاستشعار والمحولات

في حين أن مصطلحات أدوات الضغط وأجهزة استشعار الضغط ومحولات الضغط غالبًا ما تستخدم بالتبادل ، فإن فهم تمييزها أمر ضروري لاختيار الجهاز المناسب لتطبيقات محددة.

1. الوظيفة
أدوات الضغط: تمثل فئة واسعة من الأجهزة التي تقيس أو تراقب أو تستجيب للضغط. يمكن أن تكون ميكانيكية أو كهربائية أو رقمية ، وتشمل المقاييس والمفاتيح والمستشعرات والمحولات.
مستشعرات الضغط: اكتشف الضغط وحوله إلى إشارة كهربائية أو ميكانيكية قابلة للقياس. فهي مكونات داخل الأدوات ، مع التركيز بشكل أساسي على الكشف وتوليد الإشارات.
محولات الضغط: قم بتحويل إشارة الضغط المكتشفة إلى خرج كهربائي موحد ، بما في ذلك التضخيم والتكييف للاستخدام في الأنظمة الآلية أو الرقمية.
2. إشارة الإخراج
أدوات الضغط: قد توفر قراءة بصرية مباشرة (مقياس تمثيلي) ، أو توجيه مفتاح كهربائي ، أو إخراج إشارة عبر مستشعر/محول.
مستشعرات الضغط: قم بإنتاج إشارة خام تقابل الضغط المطبق ، مثل تغيير الجهد الصغير أو المقاومة.
محولات الضغط: توفير إشارة كهربائية جاهزة للاستخدام (على سبيل المثال ، 4-20 مللي أمور ، 0-10 فولت ، أو الاتصالات الرقمية) ، مناسبة للتكامل مع وحدات التحكم ، PLCs ، أو أنظمة المراقبة.
3. التعقيد
أدوات الضغط: تتراوح من الأجهزة الميكانيكية البسيطة مثل مقاييس الاتصال إلى أجهزة الإرسال الرقمية المعقدة.
أجهزة استشعار الضغط: عادةً ما يتم تصميم أجهزة أصغر وأبسط بشكل أساسي للكشف.
محولات الضغط: أكثر تطوراً ، يجمع بين عناصر الاستشعار مع الإلكترونيات لتكييف الإشارات والموثوقية في النظم الصناعية أو العلمية.
4. التطبيقات
أدوات الضغط: بمثابة الفئة العامة ويمكن استخدامها في أنظمة المراقبة أو التحكم أو التحريك.
مستشعرات الضغط: تستخدم عادة في تطبيقات القياس الدقيقة ، مثل أجهزة استشعار السيارات والأجهزة الطبية والمراقبة الصناعية.
محولات الضغط: مثالية للأتمتة ، اكتساب البيانات ، والتحكم في العملية الصناعية حيث تكون الإشارات الإلكترونية الدقيقة مطلوبة لمزيد من المعالجة.
5. العلاقة الهرمية
من المفيد أن نفهم أن أدوات الضغط تشمل كل من المستشعرات والمحولات:

جميع أجهزة استشعار الضغط هي أدوات الضغط ، ولكن ليست جميع أدوات الضغط أجهزة استشعار.
محولات الضغط هي أجهزة استشعار معززة بشكل أساسي ، مما يوفر إشارة معالجة مناسبة للأنظمة الصناعية والرقمية.

العوامل التي يجب مراعاتها عند اختيار أداة الضغط

يعد اختيار أداة الضغط الصحيح أمرًا بالغ الأهمية لضمان قياس دقيق وسلامة النظام والموثوقية طويلة الأجل. سواء كنت تختار مقياس ضغط أو مستشعر أو محول ، يجب تقييم عدة عوامل بعناية.

1. متطلبات نطاق الضغط
تحديد الحد الأدنى والحد الأقصى للضغوط التي سيواجهها نظامك.
اختر جهازًا يعمل بأمان ضمن هذا النطاق مع توفير قراءات دقيقة.
يمكن أن يؤدي التحميل الزائد لأداة الضغط إلى تلف أو قياسات غير دقيقة أو فشل في النظام.
2. الدقة والدقة
النظر في مستوى الدقة المطلوبة لتطبيقك.
تعد الأجهزة عالية الدقة ، مثل محولات الدقة ، ضرورية في تطبيقات مثل البحث العلمي والمعدات الطبية وأنظمة الطيران.
التطبيقات الأقل أهمية ، مثل مراقبة HVAC ، قد تتسامح مع دقة أقل.
3. الظروف البيئية
تقييم درجات الحرارة القصوى ، الرطوبة ، الاهتزاز ، والبيئات التآكل.
قد تكون أجهزة الاستشعار المختقة للسيليكون أو محولات الطاقة الوعرة ضرورية للظروف الصناعية أو الخارجية القاسية.
تأكد من أن الأداة يمكنها تحمل الإجهاد البيئي دون تدهور.
4. نوع الوسائط التي يجري قياسها
حدد ما إذا كانت الأداة ستقيس السوائل أو الغازات أو السوائل متعددة المراحل.
بعض المواد أكثر ملاءمة لوسائل الإعلام المحددة ؛ على سبيل المثال ، بعض مستشعرات الضغط حساسة للسوائل المسببة للتآكل ، في حين أن البعض الآخر قد يعمل فقط مع الغازات النظيفة.
يضمن التوافق مع الوسط عمر الخدمة الطويلة وقراءات متسقة.
5. متطلبات إشارة الخرج
ضع في اعتبارك ما إذا كنت بحاجة إلى قراءة ميكانيكية أو إشارة كهربائية تمثيلية أو إخراج رقمي.
تعتبر محولات الضغط مع مخرجات موحدة (4-20 مللي أمبير ، 0-10 فولت) مثالية للتكامل مع أنظمة PLC ، اكتساب البيانات ، أو الأتمتة الصناعية.
إن اختيار نوع الإخراج الصحيح يضمن تكاملًا سلسًا مع أنظمة التحكم والمراقبة.
6. التكلفة والتوافر
تقييم ميزانيتك بالنسبة إلى أهمية التطبيق.
قد تكون محولات الطاقة المتطورة أكثر تكلفة ولكنها توفر مزايا الموثوقية والتكامل طويلة الأجل.
للتطبيقات الأقل أهمية ، قد يكون المقياس الميكانيكي البسيط أو المستشعر الأساسي كافيًا.

التطبيقات المشتركة

تعتبر أدوات الضغط وأجهزة الاستشعار والمحولات جزءًا كبيرًا من الصناعات والتطبيقات. إن فهم المكان الذي يتفوق فيه كل جهاز يساعد المهندسين والفنيين على اختيار الحل الصحيح لاحتياجاتهم.

1. الأتمتة الصناعية
تستخدم لمراقبة والتحكم في الأنظمة الهيدروليكية والهواء المضغوط.
أجهزة استشعار الضغط ومحولات الطاقة تغذي البيانات في أنظمة PLC للمراقبة في الوقت الفعلي والأتمتة.
ضروري للحفاظ على كفاءة النظام ، والوقاية من الضغط الزائد ، وتقليل وقت التوقف.
2. السيارات
أجهزة استشعار الضغط تقيس ضغط المشعب المحرك وحقن الوقود وضغط الإطارات.
تقوم محولات الطاقة بتحويل قراءات الضغط إلى إشارات كهربائية للتكامل مع أنظمة التحكم في المركبات.
يساعد على تحسين كفاءة استهلاك الوقود ، والتحكم في الانبعاثات ، وسلامة المركبات.
3. الفضاء
أدوات الضغط مراقبة ضغط المقصورة وأنظمة الوقود والدوائر الهيدروليكية.
توفر أجهزة الاستشعار والمحولات قراءات دقيقة مهمة للسلامة والأداء.
تضمن أدوات الدقة العالية الموثوقية في البيئات القاسية.
4. الأجهزة الطبية
يتم استخدام أجهزة استشعار الضغط في شاشات ضغط الدم ، والتهوية ، وأنظمة الجهاز التنفسي.
تقوم محولات الطاقة بتحويل القراءات إلى إشارات للعروض الرقمية وأنظمة مراقبة المرضى.
الدقة والموثوقية حاسمة لسلامة المرضى والتشخيص.
5. أنظمة HVAC
تقوم أدوات الضغط بمراقبة ضغوط المبردات والهواء والماء في أنظمة التدفئة والتهوية وتكييف الهواء.
تساعد المستشعرات والمحولات في تحسين كفاءة الطاقة وأداء النظام.
منع حالات الضغط الزائد وضمان التشغيل الآمن.

خاتمة

يعد فهم الاختلافات بين أدوات الضغط وأجهزة استشعار الضغط ومحولات الضغط أمرًا ضروريًا لاختيار الجهاز المناسب لتطبيقك المحدد.

تعمل أدوات الضغط كفئة عريضة ، تشمل جميع الأجهزة التي تقيس أو تراقب أو تستجيب للضغط ، بما في ذلك المقاييس والمفاتيح والمستشعرات والمحولات.
تكتشف مستشعرات الضغط الضغط وتحويله إلى إشارة قابلة للقياس ، مع التركيز على الدقة والموثوقية.
تأخذ محولات الضغط هذه الخطوة إلى الأمام عن طريق تحويل الضغط المكتشف إلى خرج كهربائي موحد ، جاهز للتكامل في أنظمة التحكم الرقمية أو منصات الحصول على البيانات.
عند اختيار حل قياس الضغط ، من المهم النظر في نطاق الضغط والدقة والظروف البيئية وتوافق الوسائط ومتطلبات الإخراج والتكلفة. إن اختيار الأداة الصحيح يضمن السلامة والكفاءة والموثوقية طويلة الأجل في التطبيقات التي تتراوح من الأتمتة الصناعية وأنظمة السيارات إلى الفضاء والأجهزة الطبية وأنظمة HVAC.

من خلال فهم هذه الاختلافات الرئيسية ومتطلبات التطبيق ، يمكن للمهندسين والفنيين وصانعي القرار اتخاذ خيارات مستنيرة ، وتحسين أداء النظام ، وضمان طول حلول مراقبة الضغط الخاصة بهم. .
