الفرق بين مقياس ضغط الحجاب الحاجز ومقياس الحجاب الحاجز منخفض الضغط

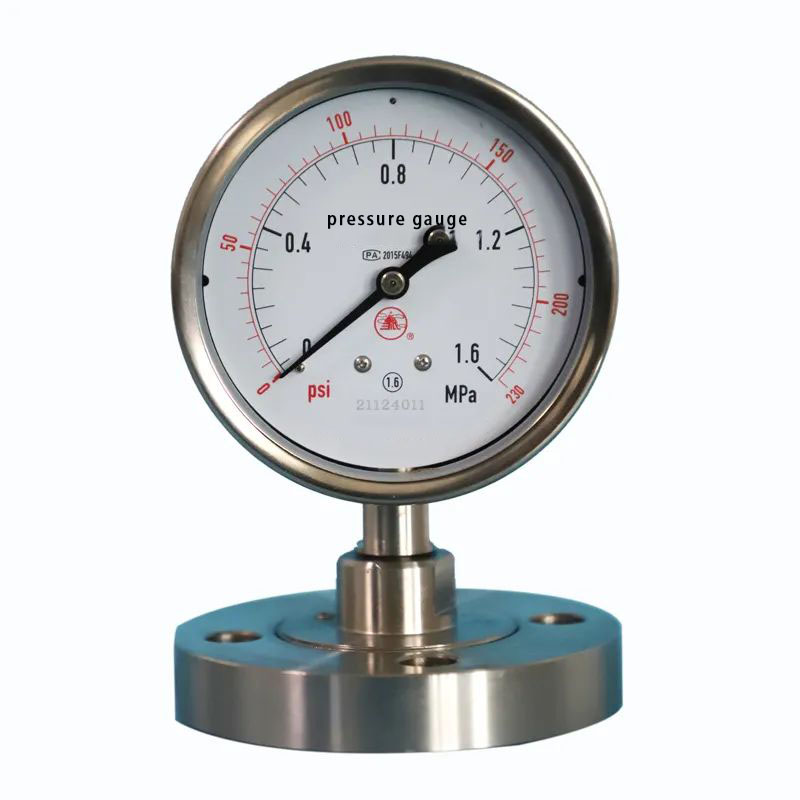

مقياس ضغط الحجاب الحاجز

في العمل اليومي ، غالبًا ما تحدث مثل هذه الحالات حيث يحتاج المستخدمون فعليًا إلى مقاييس ضغط الحجاب الحاجز ، ولكن في العقود أو أثناء المحادثات الهاتفية ، يذكرون مقاييس ضغط الغشاء. والسبب في ذلك هو أن هذين النوعين من مقاييس الضغط لهما نفس المظهر. الآن ، دعنا نقدم بإيجاز الاختلافات الرئيسية بين نوعي المقاييس.

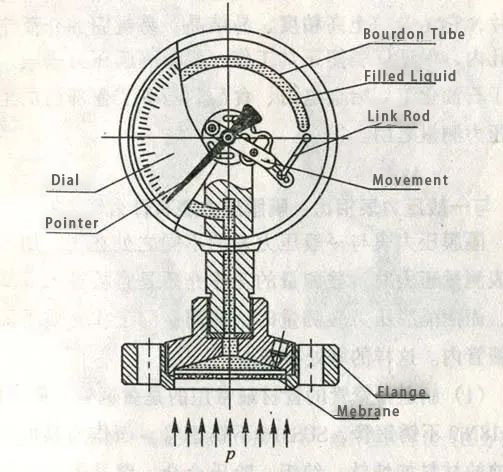

مبدأ العمل لقياس ضغط الحجاب الحاجز

عندما يقيس مقياس ضغط الحجاب الحاجز الضغط ، يعمل وسط العمل المقاس مباشرة على الحجاب الحاجز العزلة. يخضع الحجاب الحاجز تشوهًا تصاعديًا. ينتقل الضغط المتوسط إلى أنبوب الزنبرك من خلال سائل الملء داخل أنبوب الزنبرك ، مما يتسبب في خضوع نهاية أنبوب الزنبرك. بمساعدة آلية الربط ، يتم تشغيل عمود الترس للآلية للتدوير ، مما يؤدي إلى تشير المؤشر إلى قيمة الضغط المقاسة على المقياس.

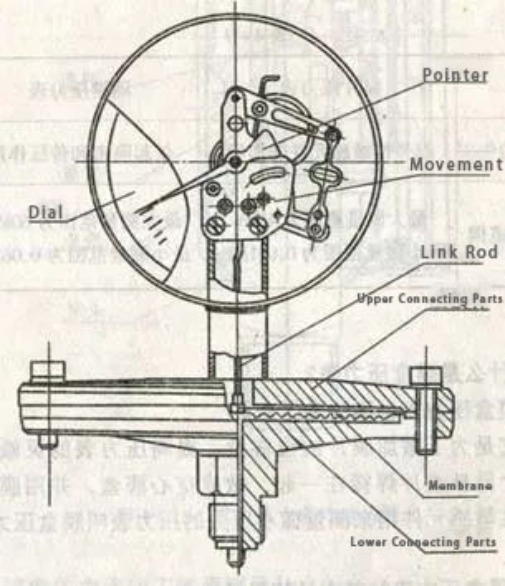

مبدأ العمل لقياس الحجاب الحاجز منخفض الضغط

تحت تأثير الضغط ، يعمل وسط العمل المقاس مباشرة على الحجاب الحاجز المرن. يخضع الحجاب الحاجز تشوهًا مرنًا للأعلى (لقياس الضغط الإيجابي) أو لأسفل (لقياس الضغط السلبي). من خلال آلية قضيب التوصيل الثابتة في وسط الحجاب الحاجز ، فإنه يدفع عمود الترس للآلية للتدوير ، مما يؤدي إلى الإشارة إلى المؤشر إلى قيمة الضغط المقاسة على المقياس.

الاختلافات الرئيسية بين نوعي مقاييس الضغط هي:
(1) عناصر مرنة مختلفة:
العنصر المرن في مقياس ضغط الحجاب الحاجز هو أنبوب زنبرك ، في حين أن الحجاب الحاجز يعمل فقط كفاصل. العنصر المرن في مقياس الحجاب الحاجز منخفض الضغط هو حجابى مموجة. يعمل الضغط المقاس على الحجاب الحاجز ، مما تسبب في خضوعه لتشوه مرن لأعلى (أو لأسفل). يشار إلى قيمة الضغط من خلال آلية الربط الملحومة إلى الحجاب الحاجز.

(2) درجات دقة مختلفة:
عادةً ما يكون لقياس ضغط الحجاب الحاجز فئة دقة 1.6 ؛ في حين أن مقياس الحجاب الحاجز منخفض الضغط لديه فئة دقة من 2.5.

(3) نطاقات قياس مختلفة:
نطاق قياس قياس ضغط الحجاب الحاجز:

يتراوح
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

نطاق قياس قياس الحجاب الحاجز منخفض الضغط:

يتراوح
(KPA)

الضغط السلبي: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

الضغط الإيجابي: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

الضغط الإيجابي والسلبي: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

يتراوح
(MPA)

فراغ: -0.1 ~ 0

ضغط الفراغ: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

الضغط: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 ~ 2.5

(4) نطاقات درجات حرارة مختلفة للاستخدام:
مقاييس ضغط الحجاب الحاجز يمكن تصميمها باستخدام هياكل الرادياتير أو الخرطوم وتستخدم لقياس البيئات عالية الحرارة. ومع ذلك ، لا يمكن أن تستخدم مقاييس الحجاب الحاجز منخفض الضغط ، بسبب آلية انتقال الربط الخاصة بها ، أجهزة التبريد.

خاتمة:

عند قياس ضغط الغازات النظيفة بشكل عام أو الماء أو سوائل الزيت ، يمكن اختيار مقاييس ضغط الفولاذ المقاوم للصدأ. ومع ذلك ، إذا كانت الوسيلة المقاسة لها تآكل قوي (مثل حمض الهيدروكلوريك ، غاز الكلور الرطب ، أكسيد الحديد) ، اللزوجة العالية (مثل اللاتكس) ، تكون عرضة للبلورة (مثل المياه المالحة) ، أو عرضة للتصلب (مثل الإسزل الساخن) ، أو تحتوي على المادة المعلقة الصلبة (مثل مياه الصرف الصحي) ، ثم لا ترتكز على نسبة الضغط. حتى أنبوب الفولاذ المقاوم للصدأ 316L سيتم تآكله بواسطة حمض الهيدروكلوريك. المسألة الموقوفة أو الشوائب في الإسفلت ومياه الصرف الصحي ستعمل بسرعة على منع فتحات الضغط على مقياس الضغط ، مما يتسبب في فقدان الأداة وظائفها.
لذلك ، في هذه الظروف ، هذان النوعان من مقاييس الضغط غير المتواصل مناسبة للغاية. يمكنك اختيار مواد غشاء الحجاب الحاجز المقاومة للتآكل المختلفة وفقًا لوسائل الإعلام القوية المختلفة لتحقيق الغرض من الوقاية من التآكل. نظرًا لوجود غشاء الحجاب الحاجز ، فإنه يمكن أن يمنع اللزوجة العالية ، واللزوجة العالية ، والبلورة بسهولة وتوطيد الوسائط من التدفق إلى ثقب توجيه الضغط ، مما يضمن أن الأداة يمكن أن تعمل بشكل طبيعي. لذلك ، بناءً على ضغط العمل الفعلي ، فإن عادات الاستخدام للمؤسسة ، اختر النوع المناسب من مقياس ضغط الحجاب الحاجز أو مقياس ضغط الغشاء. "
