كيفية اختيار جهاز إرسال？

（شرح النموذج والهيكل والمواد.）

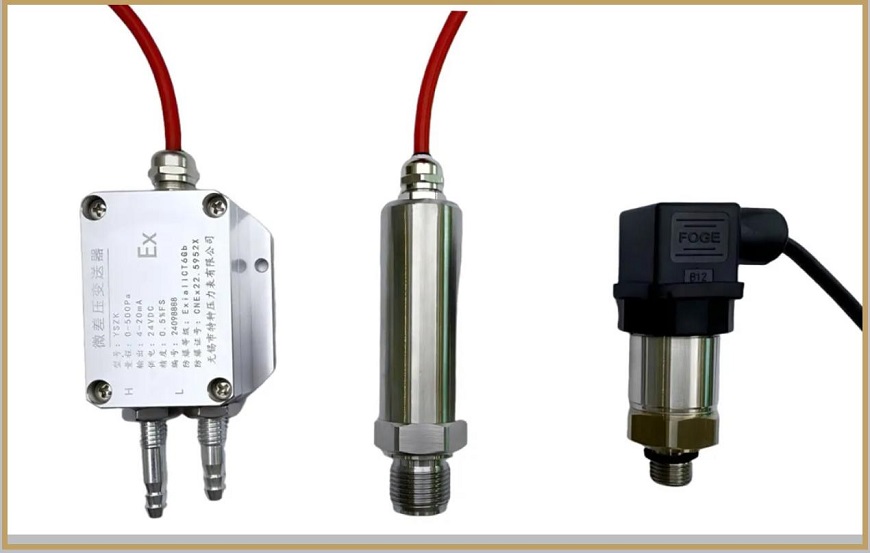

مضغوط مرسل الضغط (باللغة الإنجليزية: جهاز إرسال الضغط المضغوط) هو جهاز مصغر يحول إشارة الضغط المقاسة (مثل الغاز أو الضغط السائل) إلى إشارات كهربائية موحدة (مثل 4-20MA ، 0-5V ، إلخ) لسهولة الإرسال أو العرض أو التحكم. تشمل ميزاتها الحجم الصغير ، والوزن الخفيف ، والتركيب المريح ، وملاءمة التطبيقات ذات المساحة المحدودة (مثل المعدات المدمجة أو الأدوات المحمولة أو الأنظمة الصناعية الصغيرة).

1. مفتاح تحديد النموذج يكمن في المعلمات.
عادةً ما تكون أعداد طرازات أجهزة إرسال الضغط المدمجة مزيجًا من الحروف والأرقام. تختلف قواعد الترميز قليلاً بين الشركات المصنعة المختلفة ، ولكن المعلمات الأساسية هي نفسها بشكل عام. من خلال النظر في هذه النقاط ، يمكنك مطابقة المتطلبات بسرعة:
· YSZC: يمثل سلسلة المنتجات ، مما يشير إلى أنها تنتمي إلى سلسلة مرسل ضغط مضغوطة محددة. يمكن أن يكون رمزًا أو خطابًا أو قاعدة ترقيم داخلية حددتها الشركة المصنعة ، أو يمكن أن تمثل أنها تمتلك بعض الخصائص الشائعة.
نطاق الضغط: تم وضع علامة مباشرة مع الأرقام. وتشمل الوحدات المشتركة MPA و KPA و BAR. على سبيل المثال ، يشير 0-1 MPa إلى أن نطاق القياس يتراوح من 0 إلى 1 ميجاباسكال.
· إشارة الخرج: شائعة الاستخدام في الصناعة هي "4-20MA" (إشارة تمثيلية) ، و RS485 (إشارة رقمية ، وغالبًا ما تقترن ببروتوكول Modbus). قد يشير النموذج إلى أنه "420" أو "RS485".
درجة الدقة: يشار إليها بالأرقام أو الحروف. على سبيل المثال ، "0.25" يمثل دقة 0.25 درجة ، و "0.5" هو 0.5 درجة. كلما ارتفعت الدقة ، كلما كان خطأ القياس أصغر.

2 ， تحدد المكونات الأساسية الثلاثة الأداء.
جهاز إرسال الضغط المدمج صغير الحجم ولكن له بنية مضغوطة ووظائف كاملة. وهي تتألف بشكل أساسي من ثلاثة أجزاء أساسية:
· عنصر استشعار الضغط (وحدة الاستشعار الأساسية): في ملامسة مباشرة مع الوسط المقاس ، يحول إشارات الضغط إلى إشارات كهربائية صغيرة. تشمل الأنواع الرئيسية "مستشعر السيليكون المنتشر" (دقة عالية ، استجابة سريعة ، مناسبة للسيناريوهات الصناعية التقليدية) و "مستشعر السيراميك" (مقاومة للتآكل ، مضاد للتلاعب ، مناسبة للوسائط القاسية مثل الأحماض والقلويات).
· وحدة معالجة الإشارات: تتلقى الإشارات الصغيرة من عنصر استشعار الضغط ، ومن خلال التضخيم ، والتصفية ، ومعالجة الخطية ، يحولها إلى إشارات الإخراج القياسية (مثل 4-20MA). يحدد هذا الجزء استقرار وقدرة مكافحة التداخل للمرسل.
· الحالة والواجهة: تعمل القشرة كمكون وقائي وختم ، بينما يتم استخدام الواجهة لتوصيل خط الأنابيب/المعدات التي تم اختبارها. تشمل مستويات الحماية الشائعة IP65 (مقاوم للغبار ومقاوم للبقع) و IP67 (غمر الغبار والانغماس في الماء). تشمل أنواع الاتصال M20*1.5 مؤشر ترابط (قياسي) ، مؤشر ترابط G1/4 (Imperial) ، إلخ.

3 ، تحدد المادة نتيجة القياس.
الحجاب الحاجز استشعار الضغط: في الاتصال المباشر مع الوسط ، فهو عامل رئيسي في اختيار المواد.
· 316 لتر من الفولاذ المقاوم للصدأ: مقاومة للتآكل ، مع قوة عالية ، ومناسبة لمعظم السيناريوهات مثل الماء والزيت والغازات الشائعة ، ويوفر قيمة جيدة مقابل المال.
· سبيكة C: مقاومة للعوامل التآكل القوية (مثل حمض الهيدروكلوريك وحمض الكبريتيك) ، مناسبة للبيئات القاسية في الصناعات مثل الكيميائية والمعادن.
ورقة tantalum: مقاومة للأحماض القوية (وخاصة حمض الهيدروفلوريك) ، مع تكلفة عالية ، وتستخدم فقط في ظروف خاصة.
السيراميك: مقاومة للأحماض والقلويات ، دون كهرباء ثابتة ، مناسبة للتطبيقات على مستوى النظافة مثل الطعام والطب (تجنب تلوث المعادن).
مادة الحالة
في الغالب مصنوعة من سبيكة الألومنيوم المصبوبة (مع طلاء مسحوق السطح ، خفيفة الوزن ، منخفضة التكلفة) أو الفولاذ المقاوم للصدأ (مقاوم للتآكل ، ارتفاع درجة الحرارة ، مناسبة للبيئات الخارجية والرطبة).

مواد الختم
تشمل المواد الشائعة الاستخدام مطاط النتريل (مقاوم للزيت ، ومناسب لدرجات الحرارة الطبيعية) ، ومطاط الفلور (مقاوم لكل من درجات الحرارة المرتفعة والمنخفضة ، ومقاومة للتآكل القوي ، ومناسب للظروف القصوى) ، ومطاط السيليكون (درجة الغذاء ، مناسبة لسيناريوهات النظافة).

4 ، كيفية اختيار المرسل الصحيح: 3 نصائح مفتاح
· التركيز على المتوسطة أولاً: بالنسبة للوسائط المسببة للتآكل ، تشمل الخيارات المحدودة سبائك Hastelloy ، والأغشية السيرامية ، والتطبيقات الصحية والسيراميك والأختام المطاطية السيليكون.
· التركيز على حالة العمل ثانياً: بالنسبة للبيئات ذات درجة حرارة عالية ، يتم اختيار غلاف من الفولاذ المقاوم للصدأ وختم المطاط الفلور. في المساحات المحصورة ، يتم تأكيد طول جهاز الإرسال (عادة ≤ 100 مم).
أخيرًا ، ضع في اعتبارك المتطلبات ： إن متطلبات الدقة هي لمستشعر السيليكون بانتشار 0.25. بالإضافة إلى ذلك ، هناك حاجة إلى اتصال عن بُعد ويجب اختيار إخراج RS485.

ملخص:
على الرغم من أن جهاز إرسال الضغط المدمج صغير الحجم ، إلا أن اختيار النموذج الصحيح والهيكل والمواد ضروري لضمان دوره المهم في القياس الصناعي. إذا كان لديك أي شكوك محددة حول الاختيار بناءً على ظروف العمل ، فلا تتردد في ترك تعليق في منطقة المناقشة لمزيد من المناقشة!
