كيفية اختيار المادة لمقياس الضغط التفاضلي؟

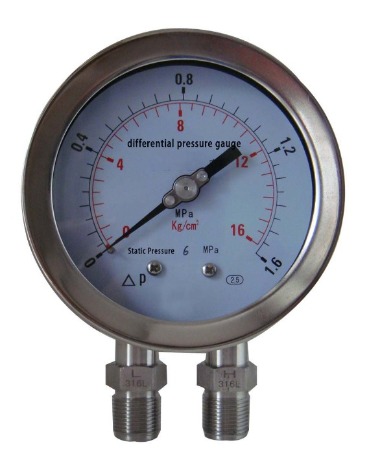

مقياس الضغط التفاضلي

التفاضل مقياس الضغط هو جهاز يستخدم لقياس فرق الضغط بين نقطتين. يحتوي على واجهتين للضغط (نهاية الضغط العالي H، نهاية الضغط المنخفض L).والمراقبة (المرشحات، الغرف النظيفة)، القياس (التدفق، المستوى)، التحكم (العمليات الصناعية).إنها أداة مهمة لضمان التشغيل الآمن والفعال والمستقر للنظام، وكذلك لتحقيق الصيانة الوقائية.

س،كيف يمكن التعرف على نموذج مقياس الضغط التفاضلي؟
يتكون نموذج مقياس الضغط التفاضلي عادةً من "وظائف خاصة لطريقة تثبيت دقة نطاق الكود المتسلسل". لدى الشركات المصنعة المختلفة قواعد تسمية مختلفة قليلاً، ولكن المعلمات الأساسية هي نفسها. إن فهم هذه النقاط كافٍ:
·رمز السلسلة: يمثل النوع الأساسي للأداة. على سبيل المثال، سلسلة YXC عبارة عن مقياس ضغط تفاضلي بنقطة اتصال كهربائية بمساعدة مغناطيسية (مع وظيفة إنذار)، وسلسلة CYW عبارة عن مقياس ضغط تفاضلي دقيق (مناسب لسيناريوهات الضغط التفاضلي المنخفض)، وسلسلة DP عبارة عن مقياس ضغط تفاضلي صناعي عام.
·المدى: يحدد نطاق القياس بشكل مباشر. الوحدات هي في الغالب KPa أو MPa أو mbar. ينبغي أن يعتمد الاختيار على متطلبات فرق الضغط الفعلي.
·درجة الدقة: الدرجات الشائعة هي 0.5، 1.0، و1.6. كلما كان الرقم أصغر، كلما كانت الدقة أعلى (تشير الدرجة 0.5 إلى أن الخطأ لا يتجاوز 0.5% من النطاق). للحصول على قياس وتحكم دقيقين، يجب اختيار درجات أعلى؛ وللمراقبة العادية، تكون الدرجة 1.0 كافية.

II،تفكيك هيكل مقياس الضغط التفاضلي: 3 مكونات أساسية تحدد الأداء.
إن بنية مقياس الضغط التفاضلي ليست معقدة. يتكون القلب من ثلاثة أجزاء: "جهاز إشارة آلية نقل عنصر الاستشعار". كل جزء يؤثر بشكل مباشر على استقرار القياس.
·عنصر الاستشعار: "المستشعر" للضغط التفاضلي، المسؤول عن تحويل إشارات الضغط التفاضلي إلى إزاحة ميكانيكية. تشمل الأنواع الشائعة نوع الحجاب الحاجز (مناسب للضغط التفاضلي المنخفض والبيئات المسببة للتآكل)، ونوع المنفاخ (مع نطاق قياس أكبر ومقاومة جيدة للصدمات)، ونوع المكبس (خاصة لقياسات الضغط التفاضلي العالي).
·آلية الإرسال: "محول" الإشارة، الذي ينقل إزاحة عنصر الاستشعار إلى المؤشر. بالنسبة للتيار المباشر، فهو عبارة عن ناقل حركة ذو رافعة. ستستخدم مقاييس الضغط التفاضلي عالية الجودة تروسًا مقاومة للصدأ لتقليل التآكل وإطالة العمر الافتراضي.
· جهاز الإشارة: "نافذة العرض" للنتيجة، بما في ذلك القرص والمؤشر واللوحة الزجاجية. يجب أن يتم وضع علامة على القرص بالنطاق وقيمة التدرج، وتكون اللوحة الزجاجية في الغالب من الزجاج المقسى (مقاوم للصدمات) أو زجاج شبكي (خفيف الوزن).

ثالثا،كيفية اختيار المادة؟ (اخترها وفقًا لاحتياجاتك للحصول على متانة أفضل.)
يعتمد اختيار المادة المستخدمة في قياس الضغط التفاضلي بشكل أساسي على "وسط التلامس" و"البيئة المناسبة". المواد الموصى بها للأجزاء الرئيسية هي كما يلي:
·مادة العلبة: بالنسبة للبيئات العادية، اختر الفولاذ المدلفن على البارد (خيار اقتصادي)؛ بالنسبة للبيئات الرطبة/الخارجية، اختر الفولاذ المقاوم للصدأ 304 (مضاد للتآكل)؛ بالنسبة للبيئات المسببة للتآكل، اختر الفولاذ المقاوم للصدأ 316L أو البولي تترافلورو إيثيلين (مقاوم للأحماض والقلويات).
· مادة عنصر الاستشعار: لقياس الغازات/السوائل النظيفة، يتم اختيار مطاط النتريل (ذو المرونة الجيدة)؛ لقياس الزيوت/المذيبات العضوية، يتم اختيار مطاط الفلور (المقاوم للزيت)؛ لقياس الوسائط المسببة للتآكل القوية (مثل المحاليل الحمضية والقلوية)، يتم اختيار متعدد رباعي فلورو إيثيلين.
· مادة الوصل: يكفي مطابقة مادة عنصر الاستشعار لتجنب التسرب أو التآكل الناتج عن عدم توافق المواد. المواد المستخدمة بشكل شائع هي الفولاذ المقاوم للصدأ 304 والنحاس (يلزم التأكيد على أن الوسط لا يسبب التآكل).

رابعا،المبادئ الأساسية الثلاثة لاختيار مقياس الضغط التفاضلي
· المتطلبات الأولية: حدد بوضوح نطاق القياس ومتطلبات الدقة والخصائص المتوسطة لتجنب "استخدام الكثير من المعدات لمهمة صغيرة" أو "نطاق قياس غير كافٍ".
· الآن دعونا نلقي نظرة على البيئة: بناءً على عوامل مثل درجة الحرارة والرطوبة والتآكل، حدد المواد اللازمة للعلبة والمكونات الأساسية.
·الثقة بالجودة: إعطاء الأولوية لاختيار الشركات المصنعة ذات المؤهلات. انتبه بشكل خاص إلى سلاسة آلية النقل وأداء إغلاق المفاصل لتقليل مشاكل الصيانة في المستقبل.

ملخص:
قد يبدو اختيار مقاييس الضغط معقدًا، ولكن باتباع منطق "النظر إلى معلمات النموذج، وفحص قلب الهيكل، والنظر في بيئة المادة"، يمكن للمرء بسهولة العثور على المعدات المناسبة. إذا كانت لديك أي أسئلة محددة حول الاختيار في سيناريو معين، فلا تتردد في ترك رسالة في الواجهة الخلفية!
