هل لديك فهم واضح لمقاييس التلامس الكهربائية ثنائية المعجون؟

مقاييس التلامس الكهربائية ثنائية المعجون

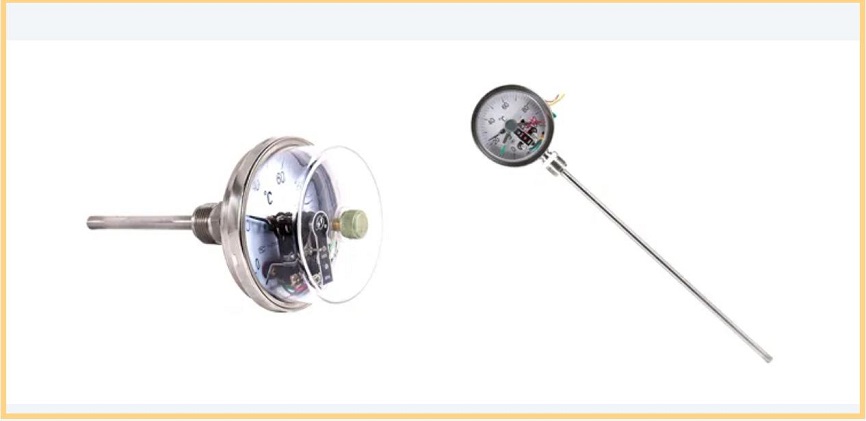

ال مقياس حرارة التلامس الكهربائي ثنائي المعادن هو أداة صناعية تجمع بين قياس درجة الحرارة ووظائف التحكم التلقائي. إن الفرق الأكبر بينه وبين مقياس الحرارة العادي هو أنه ، بالإضافة إلى الإشارة إلى درجة الحرارة ، يمكنه أيضًا التحكم تلقائيًا في الدائرة.

1. كيف تقرأ رقم الطراز؟ توجد جميع المعلمات الرئيسية في الكود.
ال model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

بادئة (WSSX): يشير بوضوح إلى أن نوع المنتج هو مقياس حرارة تلامس كهربائي ثنائي المعادن.

· الرقم الأول (4): يمثل طريقة التثبيت. 1 - النوع الشعاعي (الاتصال الهاتفي عمودي على قضيب الإدراج) ، 2 - النوع المحوري (الاتصال الهاتفي متوازي بقضيب الإدراج) ، 3 - النوع العالمي (يمكن تدوير الاتصال 360 درجة) ، 4 - نوع تثبيت شفة ، 5 - نوع التثبيت الملموس.

الرقم الثاني (1): يشير إلى قطر الاتصال الهاتفي. الخيارات هي 1-60 مم ، 2-100 مم ، 3-150 مم ، 4-200 مم. كلما زاد القطر ، كلما أوضح القراءة ، مما يجعلها مناسبة للمراقبة لمسافات طويلة.

الرقم الثالث (1): يشير إلى مستوى الدقة. 1 - 1.0 المستوى ، 2 - 1.5 المستوى. كلما انخفض مستوى الدقة ، كان خطأ القياس الأصغر (على سبيل المثال ، مستوى 1.0 يعني أن الخطأ لا يزيد عن ± 1 ٪ من النطاق).

رمز إضافي: على سبيل المثال ، يشير "P" إلى أنبوب واقية ، "M" يشير إلى بنية مقاومة للماء. يمكن إجراء الاختيار وفقًا لبيئة الاستخدام.

2 ، تحدد المكونات الأساسية الثلاثة الأداء.
ال core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

العنصر الحراري (قلب استشعار درجة الحرارة): يتم تصنيعها من خلال التدحرج معًا صفحتين معدنيتين مع معاملات تمدد حرارية مختلفة (مثل النحاس والنحاس والريديوم سبيكة). عندما تتغير درجة الحرارة ، تنحني الورقة المعبأة بسبب الاختلاف في التوسع ، مما يؤدي إلى تدوير المؤشر وتحقيقه.

· جهاز الاتصال الكهربائي (مكون المفتاح للتحكم في درجة الحرارة): يتكون من جهات اتصال ثابتة وجهات اتصال متحركة. تتحرك جهات الاتصال المنقولة جنبا إلى جنب مع المؤشر. عندما تصل درجة الحرارة إلى قيمة الإعداد المسبق ، تقوم جهات الاتصال بالاتصال/الفصل ، مما يؤدي إلى وجود إنذار خارجي أو دائرة تحكم (مثل بدء المروحة ، وإغلاق المدفأة).

· مكونات الرأس والتركيب: ال head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3 ، اختيار المواد: ال materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4،3 خطوات لتحديد المنتج المناسب

نطاق القياس: حدد بناءً على نطاق درجة الحرارة المراد قياسه. يوصى بأن ينخفض ​​القياس الفعلي خلال 1/3 إلى 2/3 من النطاق (على سبيل المثال ، إذا كان قياس 0 - 100 ℃ ، فإن اختيار نطاق من 0 - 150 ℃ سيوفر نتائج أكثر دقة).

· النظر في البيئة: للبيئات الرطبة/التآكل ، اختر الاتصال الهاتفي الفولاذ المقاوم للصدأ مع أنبوب واقية 316L ؛ لسيناريوهات الاهتزاز ، حدد النماذج ذات بنية مقاومة للصدمات.

·تثبيت: لقياس درجة حرارة الأنابيب ، استخدم تركيب الخيوط أو الحافة ؛ لقياس درجة حرارة المعدات ، اختر النوع الشعاعي أو الشامل.

ملخص:
على الرغم من أن هيكل مقياس حرارة التلامس الكهربائي ثنائي المعدن ليس معقدًا ، إلا أن الاختيار المعقول للنماذج والمواد يؤثر بشكل مباشر على دقة القياس وسلامة المعدات. نأمل أن تساعدك هذه المقالة في فهم المعرفة الأساسية بسرعة وتجنب أخطاء الاختيار. هل واجهت أي مشاكل في استخدامك؟ مرحبًا بك في ترك الرسائل في قسم التعليقات ~
