الدليل الأساسي للنموذج والهيكل ومواد مقياس ضغط الاتصال الكهروضوئي

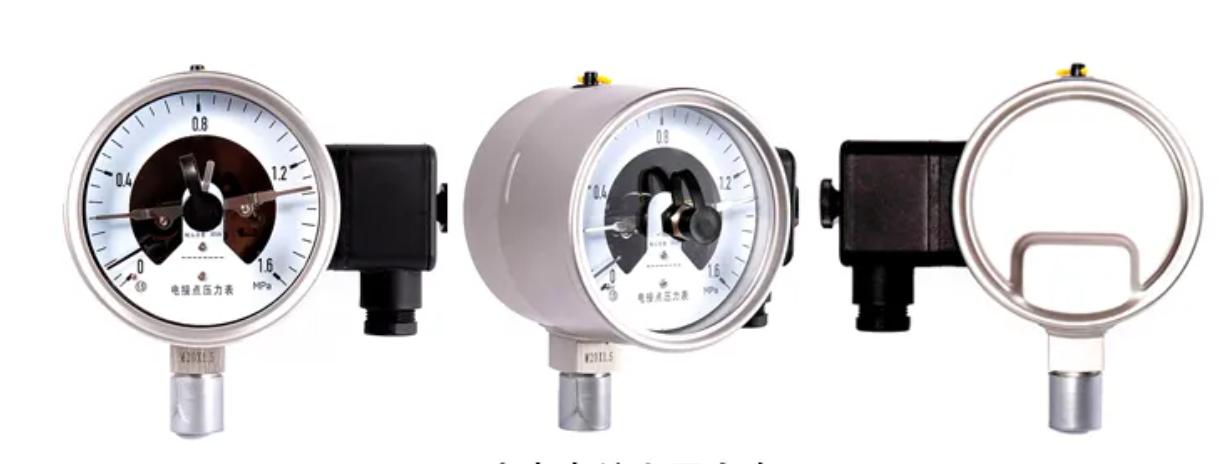

مقياس ضغط الاتصال الكهروضوئي

جهة الاتصال الكهروضوئية مقياس الضغط هو أداة ذكية يدمج قياس الضغط والعرض والتحكم التلقائي. إنه يكتشف قيمة الضغط من خلال تقنية الاستشعار الكهروضوئية غير المتصلة ويمكن أن يخرج إشارة التبديل عندما يصل الضغط إلى الحد العلوي أو السفلي مسبقًا ، وبالتالي التحكم في بداية أو توقف المعدات الخارجية (مثل مضخات المياه ، والمحركات ، والإنذارات ، وما إلى ذلك).

يمكنك اعتباره مفتاح ضغط "ذكي" و "آمن" للغاية ، مزود بطلاب مؤشر بديهي.
في التحكم في الأتمتة الصناعية ، تؤثر دقة مراقبة الضغط وإنذارها بشكل مباشر على سلامة الإنتاج وكفاءته. غالبًا ما تشكل مقياس ضغط الاتصال الكهروضوئي ، كأداة رئيسية مع كل من وظائف القياس والتحكم ، اختيار النموذج ، والتصميم الهيكلي وخصائص المواد جوهر عملية الاختيار. اليوم ، سوف نوجهك إلى تفكيك هذه الأبعاد الأساسية الثلاثة ومساعدتك بسرعة على فهم النقاط الرئيسية للاختيار.

1 ， نماذج شائعة من أجهزة قياس ضغط الاتصال الكهروضوئية
سلسلة YXC: النوع الأساسي المقياس لضغط الاتصال الكهروضوئي ، مناسب للبيئات الصناعية العامة.
سلسلة YXG: نوع دقة عالية ، مع دقة القياس تصل إلى 0.5 درجة.
سلسلة YXK: نوع الانفجار المقاوم ، مناسب للبيئات القابلة للاشتعال والمتفجرة.
سلسلة YXW: نوع صحي. مصممة خصيصًا للصناعات الغذائية والصيدلانية.
سلسلة YXF: نوع مقاوم للتآكل ، مناسب لوسائل الإعلام المتآكلة للغاية.

2 ، الهيكل: ثلاثة مكونات أساسية تحدد أداء الأداة
تم تصميم هيكل مقياس ضغط التلامس الكهروضوئي حول "إنذار موثوق بالقياس دقيق" ، ويتألف بشكل أساسي من ثلاث وحدات رئيسية. كل مكون لديه تقسيم واضح للمسؤوليات:

آلية القياس: المكون الأساسي هو أنبوب بوردون. عندما يدخل الوسط المقاس إلى الأنبوب ، يخضع جسم الأنبوب إلى تشوه بسبب الضغط ، ويتم نقل هذا التشوه من خلال قضيب التوصيل لتدوير المؤشر ، وبالتالي تحقيق العرض الميكانيكي لقيمة الضغط.

· آلية التحويل الكهروضوئية: يتكون من لوحة التظليل ، ومصدر الضوء ، ومستشعر كهروضوئي. عندما يدور المؤشر (أو لوحة التظليل المرتبطة بالمؤشر) إلى موضع الحد العلوي أو السفلي مسبقًا ، فإن لوحة التظليل تعمل أو تقوم بإجراء مصدر الضوء ، مما يؤدي إلى استشعار كهروضوئية لإرسال إشارة التبديل ، وبالتالي تحقيق إنذار الضغط أو التحكم.

· صندوق الصدفة والوصلات: تحمي القشرة المكونات الداخلية ، بينما يتم استخدام مربع الوصلات لتوصيل دائرة التحكم. قد تتضمن بعض النماذج ثقوب تبديد الحرارة أو هياكل الختم ، وهي مناسبة لبيئات مختلفة.

3 ، المواد: التكيف مع ظروف العمل هو المفتاح
يجب أن يعتمد اختيار المواد على الوسيلة المراد قياسها (مثل السوائل المسببة للتآكل ، والغازات ذات درجة الحرارة العالية) والبيئة (مثل الرطوبة ، والغبار). المواد المكونة الأساسية هي كما يلي.

· أنبوب بوردون:

وسائل الإعلام الشائعة (الماء ، الهواء): سبيكة النحاس (H62 النحاس) ، التكلفة المنخفضة والصلابة الجيدة ؛

وسائل الإعلام المسببة للتآكل (الحلول الحمضية والقلوية): 316L من الفولاذ المقاوم للصدأ ، مع مقاومة تآكل قوية.

متوسط ​​درجة الحرارة العالية (> 150 ℃): سبيكة Hastelloy ، مقاومة لدرجات الحرارة العالية والزحف.

·قضية:

البيئة العادية: ABS الهندسة البلاستيكية ، خفيفة الوزن وعزل ؛

البيئات القاسية (في الهواء الطلق ، المناطق الكيميائية): 304 الفولاذ المقاوم للصدأ ، مقاوم للصدأ ، مقاوم للتأثير.

·اتصال:

تمشيا مع تصميم أنبوب الزنبرك ، لمنع التآكل الناجم عن المعادن المختلفة في الوسط الذي يلامس ، يتم استخدام 304 من الفولاذ المقاوم للصدأ والنحاس.

· أجزاء الختم:

مطاط النتريل: مقاوم للزيوت والماء ، مع نطاق درجة حرارة -40 إلى 120 درجة مئوية.

مطاط الفلور: مناسب لوسائل الإعلام القوية المتآكل ودرجات الحرارة العالية ، مع نطاق درجة حرارة يتراوح من -20 إلى 120 درجة مئوية.

ملخص:
لتحديد مقياس ضغط الاتصال الكهروضوئي الصحيح ، يكمن المفتاح في "فهم النموذج لتحديد المتطلبات ، وامتياز الهيكل والأداء ، واختيار المواد المناسبة لظروف التطبيق المحددة".

سنشارك أيضًا تقنيات التثبيت والمعايرة والتشغيل العملية للأداة. إذا كان لديك أي اقتراحات أو أسئلة أخرى ، فلا تتردد في الاتصال بنا في أي وقت! "
