مقياس الضغط عن بعد: تحليل شامل لسيناريوهات التطبيق ودليل الاختيار العلمي

1. نطاق التطبيق لمقاييس الضغط عن بعد

الأتمتة الصناعية: في عمليات الإنتاج الصناعي مثل الهندسة الكيميائية والبترول والطاقة ، يتم استخدامه لمراقبة الضغط داخل خطوط الأنابيب والحاويات والتحكم فيه في الوقت الفعلي ، وذلك لتحقيق الإنتاج الآلي وتحسين العمليات.
· نظام معالجة المياه: في نظام إمدادات المياه والصرف الصحي ومحطات معالجة مياه الصرف الصحي ، يمكنه مراقبة الضغط في منفذ المضخة ، ومستوى المياه في برج المياه ، وما إلى ذلك ، لضمان التشغيل الطبيعي للنظام وتحقيق تجديد المياه التلقائي والتحكم في إمدادات المياه.
· HVAC (التدفئة والتهوية وتكييف الهواء): يتم استخدامه لمراقبة ضغط الماء المبرد ومياه التبريد في نظام تكييف الهواء ، وكذلك ضغط بخار الغلاية ، وما إلى ذلك ، لضمان التشغيل الآمن والمستقر للنظام وتحقيق التحكم في توفير الطاقة.
· الأنظمة الهيدروليكية والهدية: في مختلف المحطات الهيدروليكية والمعدات الهوائية ، يسهل القياس الدقيق والانتقال عن بُعد لإشارات الضغط تعديل ضغط النظام وتشخيص الأعطال.


الثاني. اختيار مقاييس الضغط عن بُعد
1 ، المدى والدقة
· النطاق: حدد من 1.5 إلى 2 أضعاف الضغط الفعلي الفعلي (على سبيل المثال ، إذا كان الحد الأقصى للضغط هو 10 ميجا باسكال ، فاختر نطاق من 15 إلى 20 ميجا باسكال).
الدقة: للتطبيقات الصناعية العامة ، يتم استخدام 1.0 درجة. بالنسبة للتطبيقات ذات المتطلبات الدقيقة الأعلى ، يجب اختيار 0.5 درجة (كما هو الحال في صناعات التصنيع الصيدلانية والدقة).
2 ، نوع إخراج الإشارة
· الإشارة التناظرية: 4-20MA (قدرة مكافحة التداخل العالية ، مناسبة لنقل المسافات الطويلة) ، 0-10V (للمسافات القصيرة).
· الإشارات الرقمية: RS485 (بروتوكول Modbus) ، بروتوكول HART (متوافق مع كل من الإشارات التناظرية والاتصالات الرقمية).
3 ، التوافق المتوسط
· الوسط المشترك: (الماء ، الهواء) 304/316 الحجاب الحاجز الفولاذ المقاوم للصدأ.
· الوسائط المسببة للتآكل (الحمض ، القلويات) - سبيكة هاستلوي ، تانتالوم أو الحجاب الحاجز السيراميك.
· الوسائط السميكة أو القابلة للبلورة: بنية غشاء مسطح أو مع غشاء فصل مثبت.
4 ， القدرة على التكيف المحيط
نطاق درجة الحرارة: طبيعي -20 ℃ إلى 80 ℃. بالنسبة للبيئات ذات درجة حرارة عالية ، اختر النوع المقاوم للدرجات الحرارة العالية (مثل -40 إلى 150 ℃).
· مستوى الحماية: IP65 (الغبار والمقاوم للماء) ، IP67 (الانغماس على المدى القصير).
· متطلبات الانفجار المقاومة للانفجار: يجب أن تمتثل البيئات ذات المواد القابلة للاشتعال والمتفجرة لمعايير مثل IIC T6.
5 ، طريقة التثبيت:
اتصال الخيوط: M20*1.5 ، G1/2 (النوع العالمي).
· تثبيت الحافة: DN25/DN50 (للأنابيب الكبيرة أو سيناريوهات الضغط العالي).

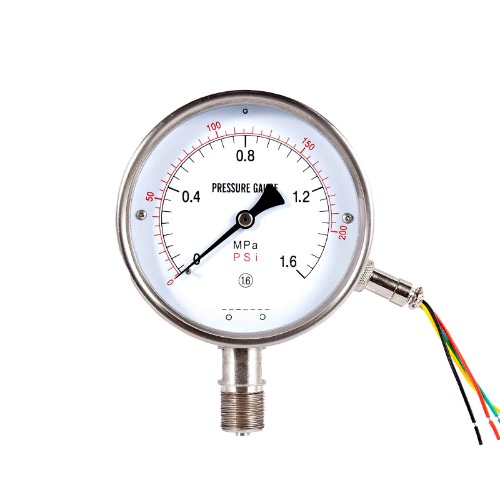

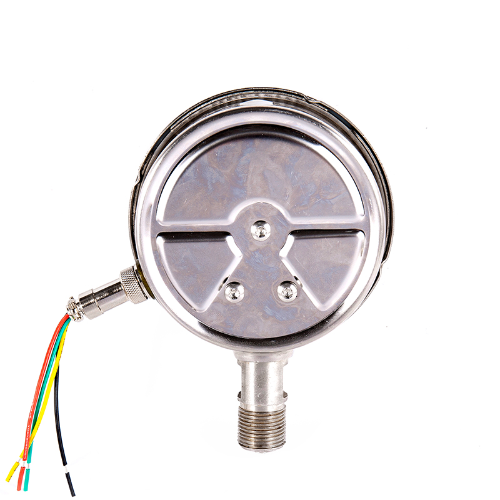

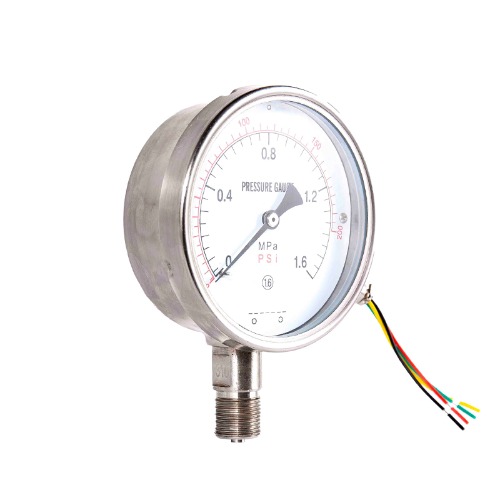

مقاومة النقل عن بُعد (مكافحة الاهتزاز) مقياس الضغط

المواصفات الفنية

هذا النوع من الأدوات مناسب لقياس ضغط السوائل أو الغازات أو الأبخرة التي لا تحتوي على خطر على الانفجار ، ولا تتبلور ، ولا تتلوى ، ولا تتسبب في التآكل إلى سبائك النحاس والنحاس. بالإضافة إلى الإشارة إلى قيمة الضغط محليًا ، تقوم الأداة بتحويل القيمة المقاسة إلى إشارة مقاومة من خلال جهاز إرسال مقاومة للانزلاق الداخلي وينقلها إلى أداة ثانوية تقع بعيدًا عن نقطة القياس ، مما يتيح الكشف المركزي والتحكم عن بعد. تمتلئ التجويف الداخلي للحالة بزيت التخميد ، وبالتالي امتلاك القدرة على مقاومة الاهتزاز في بيئة العمل وضربات الضغط للوسيط.
