مقياس الضغط العام من سلسلة Y
أدوات الضغط
◆ النموذج: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250 ◆ الاستخدام: هذه السلسلة من الأدوات مناسبة لقياس ضغط السائل أو الغاز أو البخار الذي لا يوجد لديه خطر ال...
انظر التفاصيل
طلب:

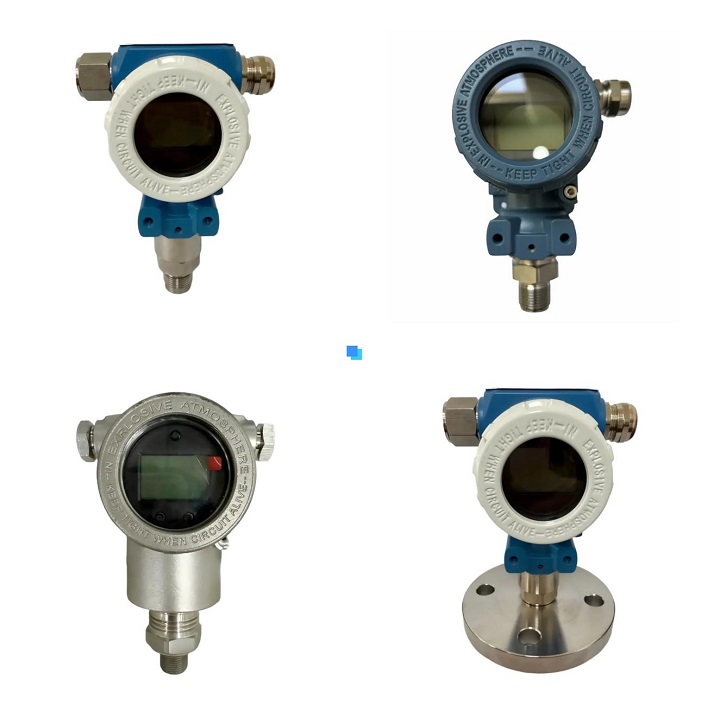

ال الارسال يتكون من السيليكون المنتشر المعزول المتقدم في العالم أو المكونات الحساسة للضغط ذات الذوبان الجزئي الزجاجي والدوائر المتكاملة عالية الجودة. ويتميز بالجودة العالية والسعر المنخفض والقدرة على التكيف مع التطبيقات الصناعية المختلفة. مواد تصنيع الدائرة الرئيسية متقدمة، والختم الخارجي والمعالجة معزولان تمامًا، مما يلبي متطلبات مقاومة الانفجار، ومقاومة الغبار، وظروف العمل القاسية الأخرى. من خلال اختيار موصلات عملية مختلفة، يمكنه قياس الوسائط المسببة للتآكل القوية ووسائط درجة الحرارة العالية والمنخفضة والوسائط اللزجة بدقة. وهو مناسب لبيئات التحكم الآلي المختلفة، ويتم تطبيقه على نطاق واسع في مختلف المجالات المقاومة للانفجار مثل البترول والصناعات الكيماوية والصلب والطاقة ومواد البناء والمنسوجات والأدوية والمواد الغذائية والغاز والتجارب العلمية والصناعة العسكرية، وما إلى ذلك. إنه يدرك قياس الضغط ومراقبته والتحكم فيه في كل نقطة معالجة، ويوفر مخرج إشارة DC 4 ~ 20mA القياسي واتصال HART.

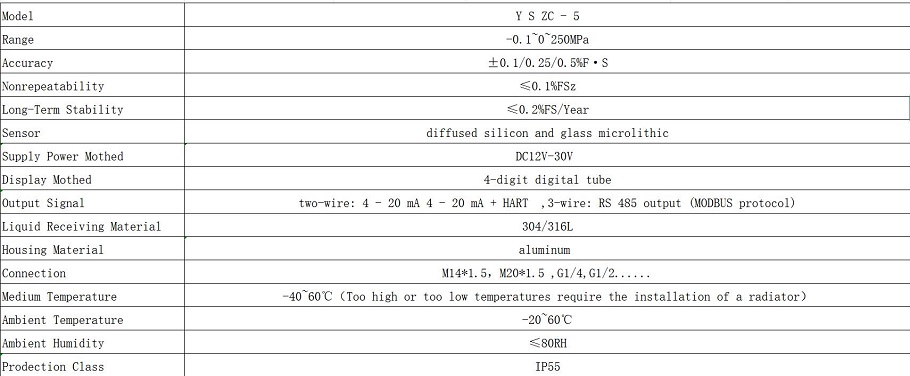

النموذج والمواصفات:

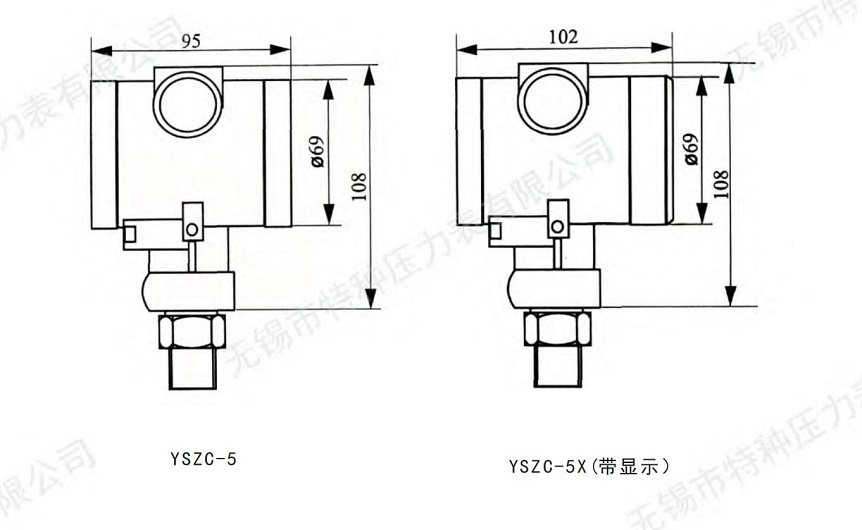

أبعاد:
تصاعد:
· إعداد التثبيت: حدد موقع التثبيت المناسب وتأكد من أن البيئة تلبي ظروف عمل جهاز الإرسال. تجنب عوامل مثل الاهتزاز ودرجة الحرارة المرتفعة والرطوبة التي قد تؤثر على دقة القياس. يجب أن يكون موقع التثبيت مناسبًا للتصحيح والصيانة، ويجب أن يكون سطح التثبيت مسطحًا لتجنب الضغط الإضافي على جهاز الإرسال.
· خطوات التثبيت: ال installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
دليل مستخدم جهاز إرسال الضغط
يرجى قراءة هذا الدليل بعناية قبل تثبيت الأداة واستخدامها.
1، مقياس الضغط العام مناسب لقياس ضغط السوائل والغازات والأبخرة التي لا تشكل خطر انفجار، ولا تتبلور، ولا تصلب، ولا تسبب تآكل مكونات مقياس الضغط.
2. يمكن استخدام مقياس الضغط المضاد للزلازل في البيئات التي يوجد فيها اهتزاز ميكانيكي شديد أو حيث يتقلب الضغط المتوسط بشكل مكثف.
3. يمكن استخدام مقياس الضغط الفولاذي المقاوم للصدأ في البيئات الخارجية ودرجات الحرارة العالية والتآكل، أو لقياس الوسائط المسببة للتآكل قليلاً.
4. يمكن لمقياس ضغط الحجاب الحاجز قياس ضغط السوائل ذات التآكل القوي، واللزوجة العالية، والمعرضة للتبلور، أو التي تحتوي على جزيئات صلبة.
5. يتم استخدام الأداة بشكل عام حتى 3/4 من النطاق، وعند قياس الضغط المتقلب، يتم استخدامها حتى 2/3 من النطاق.
6. عندما يكون الوسط سائلاً، يجب تثبيت الجهاز على نفس خط مستوى الماء كنقطة القياس؛ وإلا، ينبغي إجراء التعديلات المناسبة.
7. يجب تثبيت مقياس الضغط عموديا. أثناء التثبيت، يمنع منعا باتا تحريك علبة القياس. يجب عدم فك أو فك قرص مقياس ضغط الحجاب الحاجز.
8. بالنسبة للأجهزة الزلزالية ذات الضغط الأقصى الذي يبلغ 1.6 ميجا باسكال أو أقل، إذا انحرف موضع المؤشر بسبب التغيرات في الضغط الجوي، يمكن عمل ثقب صغير على ختم الزيت لموازنة فرق الضغط بين داخل وخارج العلبة.
9. ظروف التشغيل البيئية: مستوى المقاومة الزلزالية: النوع العام V·H·2 أو V·H·3 النوع المقاوم للزلازل V·H·4. مستوى الحماية: النوع العام IP54: هذا نوع مغلق ونوع مقاوم للصدمات. 1P65 درجة الحرارة: النوع العام (-40~70) درجة مئوية؛ نوع مقاوم للصدمات (-5~55) درجة مئوية (الجلسرين)؛ (-25~55) درجة مئوية (زيت السيليكون). الرطوبة النسبية: <85%.
10. أثناء الاستخدام، يجب أن يبقى الجهاز نظيفًا وفي حالة جيدة. لضمان السلامة، يوصى بإجراء معايرة منتظمة (لا تزيد عن ستة أشهر).
11. يجب تخزين الجهاز في بيئة داخلية جافة وجيدة التهوية، حيث لا ينبغي أن يكون للهواء الداخلي أي تأثير تآكل على الجهاز.
